Perdelerin Kesit Tesirleri
Perde elemanlarda oluşan normal kuvvet, kesme kuvveti ve moment değerlerini eleman lokal akslarına göre inceleyebilirsiniz.
Perde Kesit Tesirleri Görünümü Özelliğinin Yeri

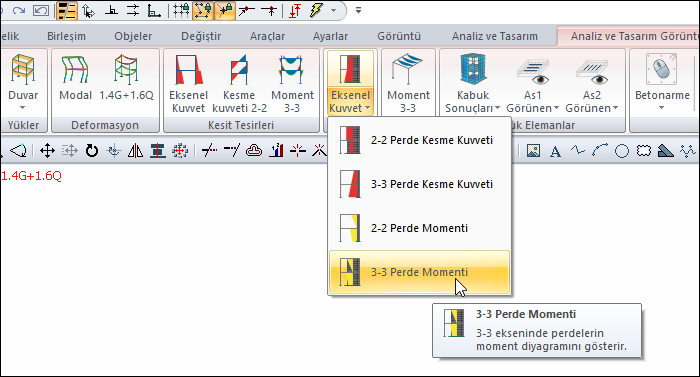

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Perde başlığı altından eksenel kuvvet, perde kesme kuvveti ve perde momenti komutlarından birine tıklayarak Perde Sonuçları sekmesinden ulaşabilirsiniz.
Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Perde Sonuçları sekmesine ulaşabilirsiniz.

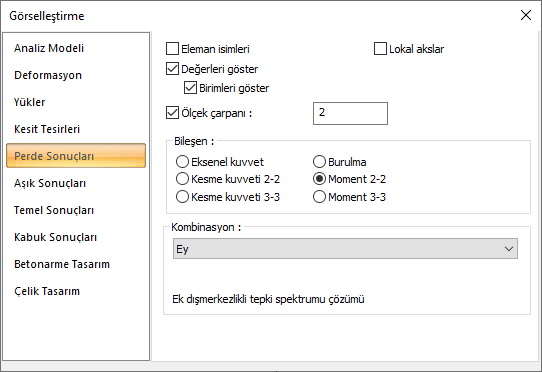

Perde Sonuçları Sekmesi
Özellikler |
|---|
Eleman isimleri  İşaretlenirse elemanların yapı ağacında elemanlar klasörüne karşılık gelen isimleri her bir elemanın üzerinde gösterilir. |
Lokal akslar  İşaretlenirse elemanların lokal aksları elemanlar üzerinde gösterilir. |
Değerleri göster  İşaretlenirse diyagramlara ait değerler yapı üzerinde gösterilecektir. |
Birimleri göster  Değerleri Göster işaretli ise aktif olur. İşaretlenirse iç kuvvetlere ait birimler yapı üzerinde gösterilecektir. |
Ölçek çarpanı  Seçenek işaretli değilse iç kuvvet diyagramları için programın uygun gördüğü ölçek çarpanı uygulanır. İşaretlenirse sağında yer alan kutucuğa istenilen ölçek çarpanı değeri elle girilebilir. |

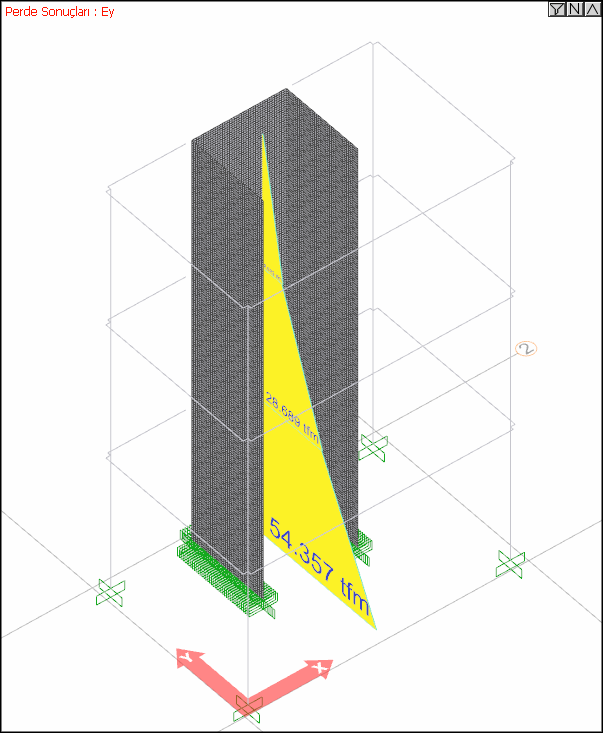

Bileşen  Perdede oluşan normal kuvvet, kesme kuvveti ve moment değerleri eleman lokal akslarında seçilen herhangi bir kombinasyon için gösterilir. Perde Grubu için deprem yüklemesi Moment 3-3 diyagram örneği  |

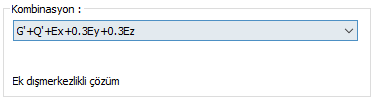

Kombinasyon  Listeden uygun yük kombinasyonu seçilerek bu kombinasyondan dolayı perdede oluşan, bileşen sekmesinde seçilmiş, iç kuvvetler grafik olarak yapı üzerinde incelenebilir. |
