Çubuk Elemanların Kesit Tesirleri
Çubuk elemanlarda oluşan normal kuvvet, kesme kuvveti ve moment değerlerini eleman lokal akslarına göre inceleyebilirsiniz.
Kesit Tesirleri Görünümü Özelliğinin Yeri

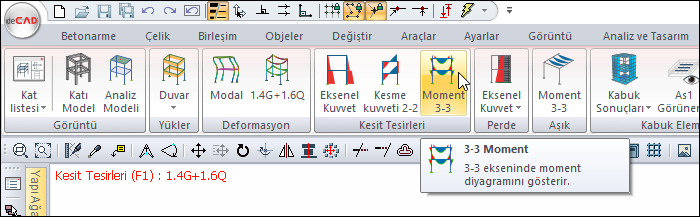

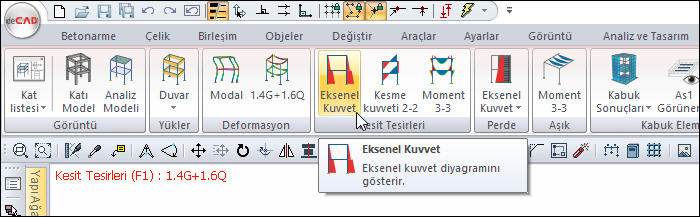

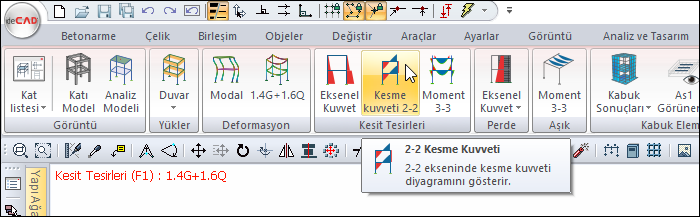

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Kesit Tesirleri başlığı altından eksenel kuvvet, kesme kuvveti ve moment komutlarından birine tıklayarak Kesit Tesirleri sekmesinden ulaşabilirsiniz.
Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Kesit Tesirleri sekmesine ulaşabilirsiniz.

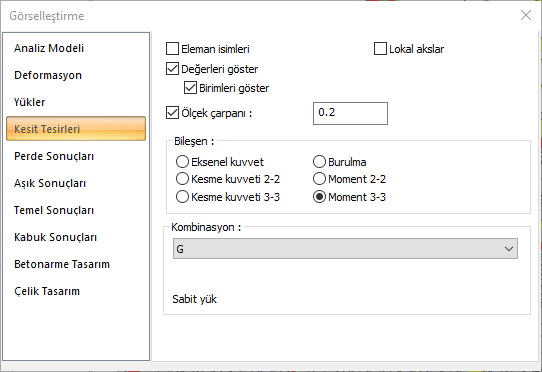

Kesit Tesirleri Sekmesi
Özellikler |
|---|
Eleman isimleri  İşaretlenirse elemanların yapı ağacında elemanlar klasörüne karşılık gelen isimleri her bir elemanın üzerinde gösterilir. |
Lokal akslar  İşaretlenirse elemanların lokal aksları elemanlar üzerinde gösterilir. |
Değerleri göster  İşaretlenirse diyagramlara ait değerler yapı üzerinde gösterilecektir. |
Birimleri göster  Değerleri Göster işaretli ise aktif olur. İşaretlenirse iç kuvvetlere ait birimler yapı üzerinde gösterilecektir. |
Ölçek çarpanı  Seçenek işaretli değilse iç kuvvet diyagramları için programın uygun gördüğü ölçek çarpanı uygulanır. İşaretlenirse sağında yer alan kutucuğa istenilen ölçek çarpanı değeri elle girilebilir. |

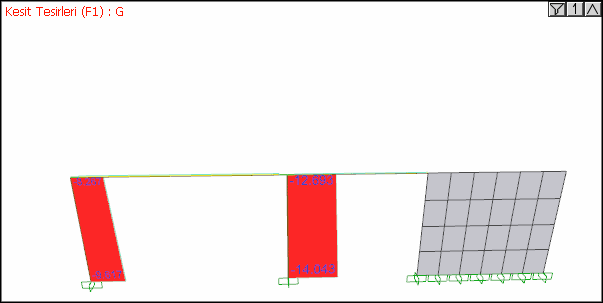

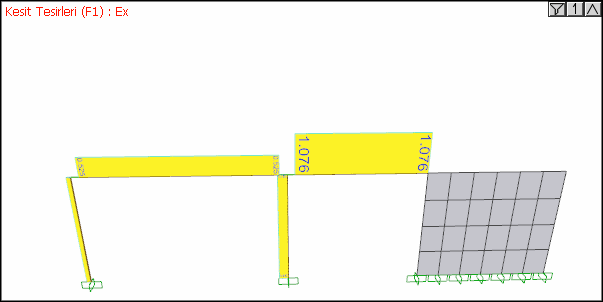

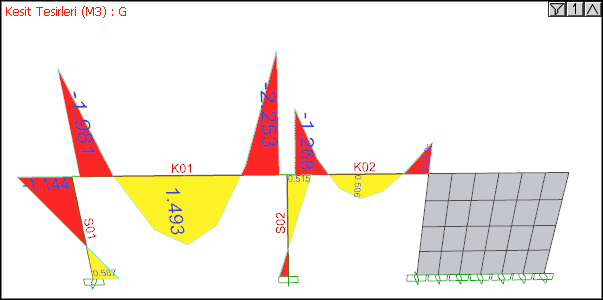

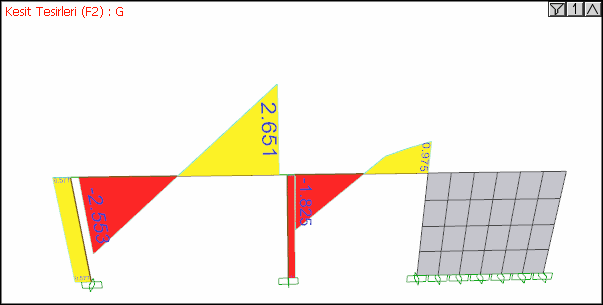

Bileşen  Çubuk elemanlarda oluşan normal kuvvet, kesme kuvveti ve moment değerleri eleman lokal akslarında seçilen herhangi bir kombinasyon için gösterilir. Daha anlaşır olması için örnek ekran görüntüleri tek çerçeve tek kat olarak düzenlenmiştir. Düşey Yükler Moment Diyagramı 3-3 Örneği  Düşey Yükler Kesme Kuvveti 2-2 Diyagramı Örneği  Düşey Yükler Eksenel Kuvvet Diyagramı Örneği  Deprem Yüklemesi Eksenel Kuvvet Diyagramı Örneği  |
Kombinasyon  Listeden uygun yük kombinasyonu seçilerek bu kombinasyondan dolayı çubuk elemanlarda oluşan, bileşen sekmesinde seçilmiş, iç kuvvetler grafik olarak yapı üzerinde incelenebilir. |
