Çelik tasarım sonuçları yapı modeli üzerinden incelenir.
Çelik Tasarım Sonuç Görünümü Özelliğinin Yeri

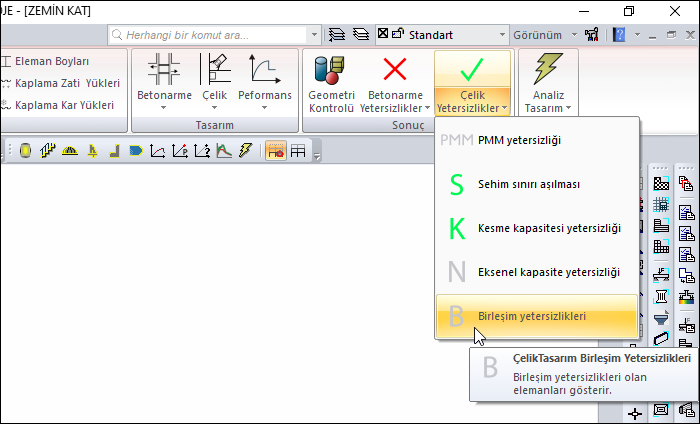

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Sonuç başlığı Çelik Yetersizlikler komutu altında yer alan komutlardan birine tıklayarak Çelik Tasarım sekmesinden ulaşabilirsiniz.
Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Çelik Tasarım sekmesine ulaşabilirsiniz.
Sonuç Tipleri
|
Sonuç tipleri ve örnekleri |
|---|
|

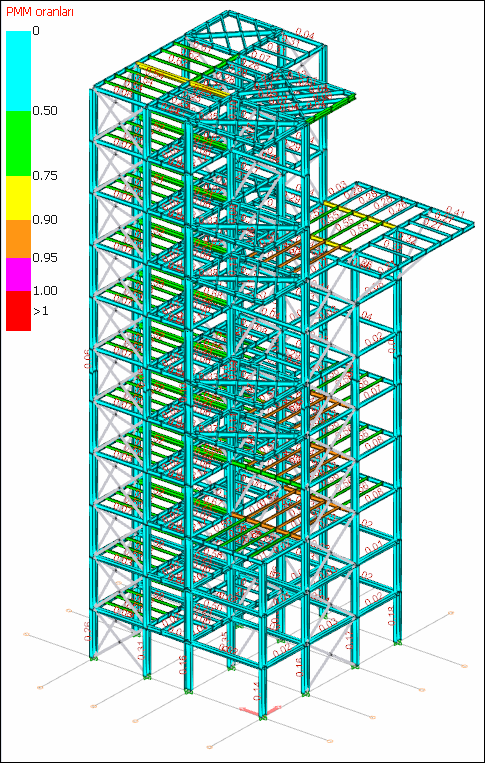

PMM oranları
Farklı PMM oranlarına sahip elemanlar görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi oranı temsil ettiği görülebilir.
|
|

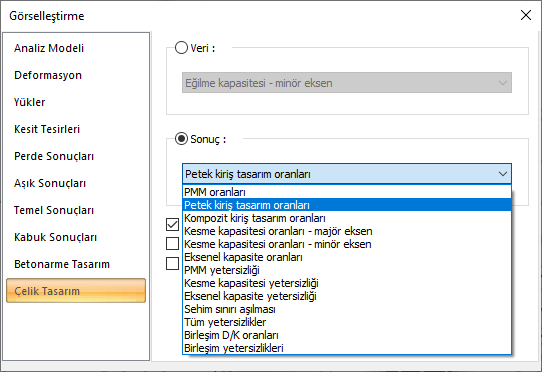

Petek kiriş tasarım oranları
Petek kirişler, birleşik etki altında tasarım oranlarına göre görüntü penceresinde farklı renklere boyanır. Hangi rengin hangi kapasite değerini gösterdiği ekranın solunda yer alan renk skalasından görülebilir. |
|
Kompozit kiriş tasarım oranları
Kompozit çelik elemanlar, kompozitlik tasarım oranlarına göre görüntü penceresinde farklı renklere boyanır. Hangi rengin hangi kapasite değerini gösterdiği ekranın solunda yer alan renk skalasından görülebilir. |
|

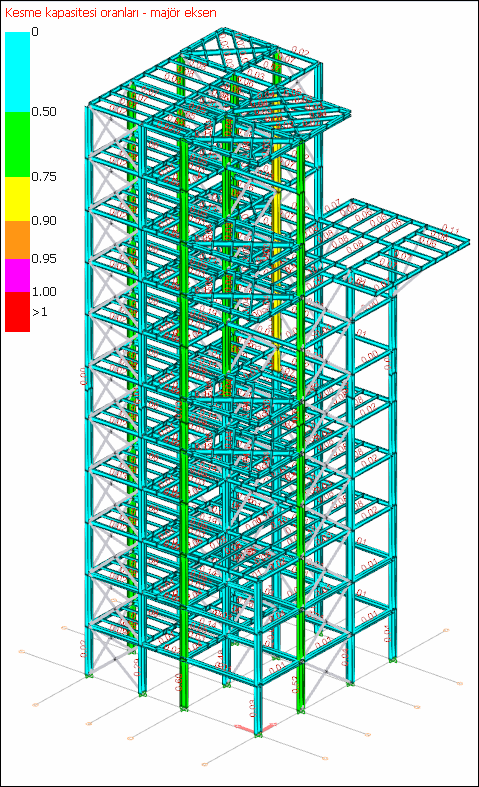

Kesme kapasitesi oranları-majör eksen
Majör eksende farklı kesme kapasitesi oranlarına sahip elemanlar görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi oranı temsil ettiği görülebilir.
|
|

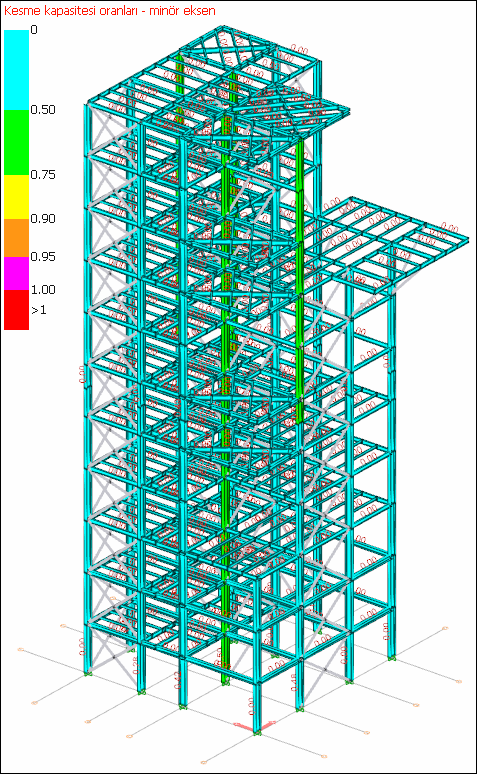

Kesme kapasitesi oranları-minör eksen
Minör eksende farklı kesme kapasitesi oranlarına sahip elemanlar görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi oranı temsil ettiği görülebilir.
|
|

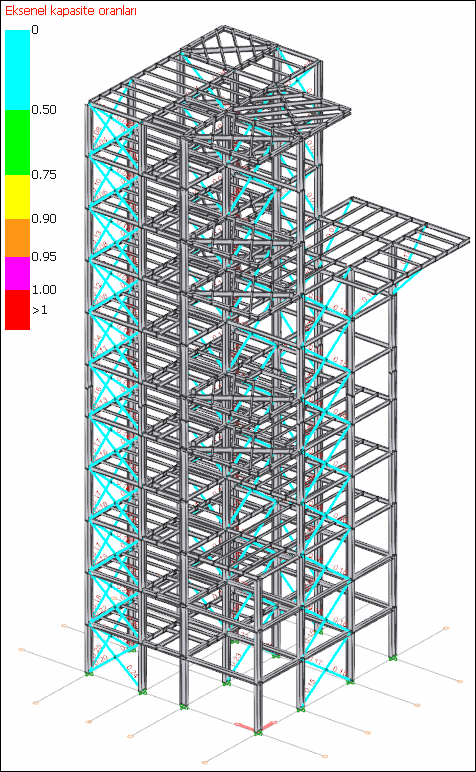

Eksenel kapasite oranları
Farklı eksenel kapasite oranlarına sahip elemanlar görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi oranı temsil ettiği görülebilir.
|
|
PMM yetersizliği
PMM yetersizliği mevcut elemanlar görünüş penceresinde kırmızı olarak boyanır. |
|
Kesme kapasitesi yetersizliği
Kesme kapasitesi aşılan elemanlar görünüş penceresinde kırmızı olarak boyanır. |
|
Eksenel kapasite yetersizliği
Eksenel kapasitesi aşılan elemanlar görünüş penceresinde kırmızı olarak boyanır. |
|

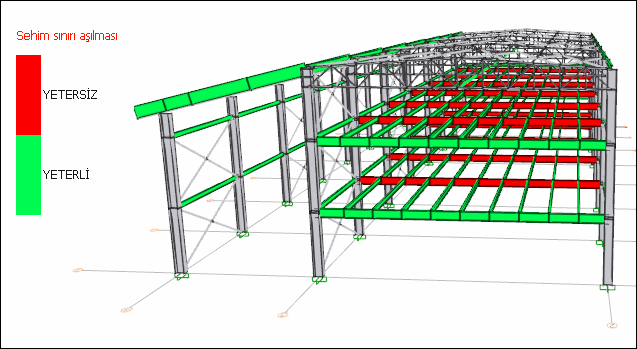

Sehim sınırı aşılması
Sehim sınırını aşan elemanlar görünüş penceresinde kırmızı renkte boyanır.
|
|

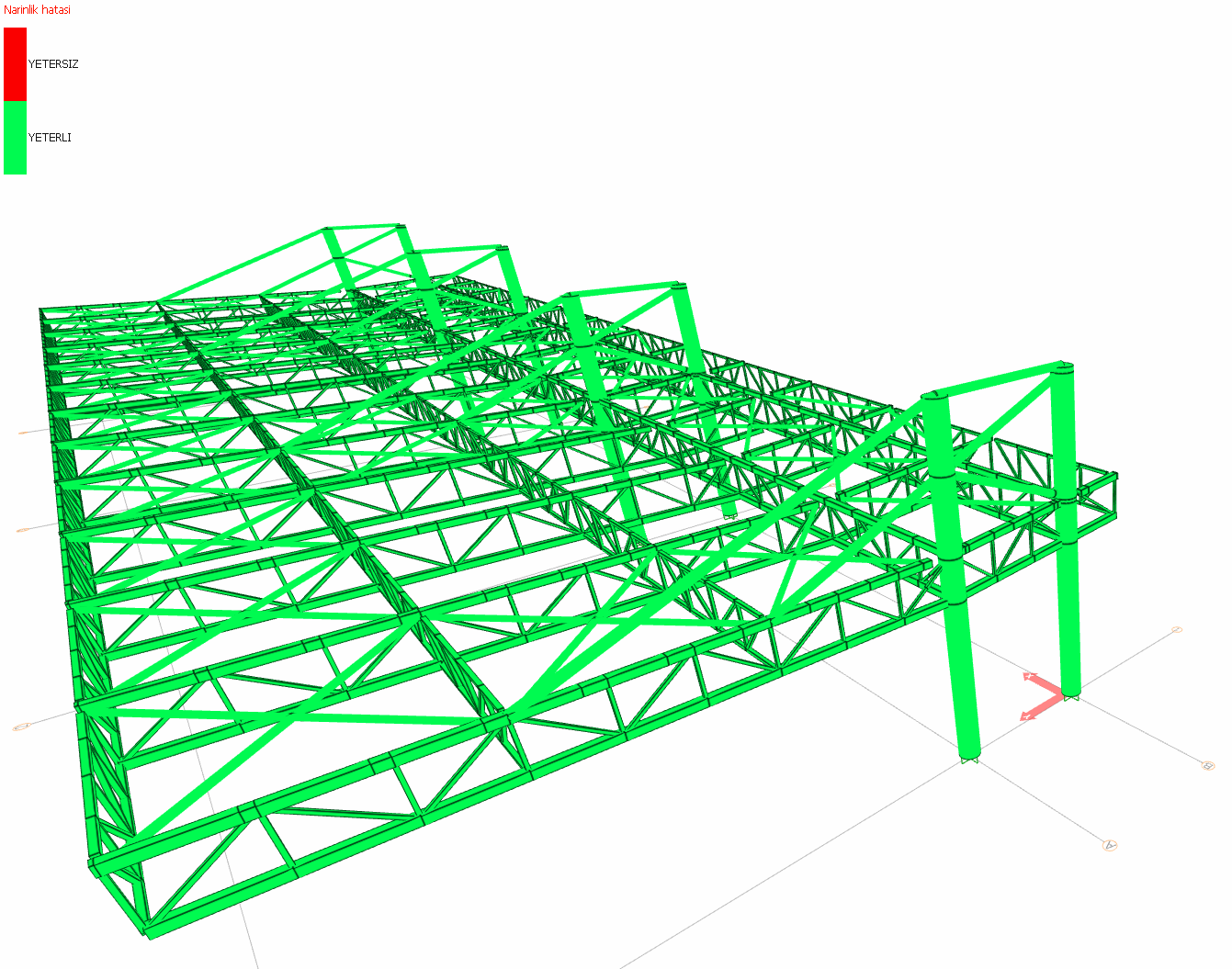

Narinlik hatası
Elemanların narinlik oranı kL/r denklemiyle hesaplanarak global burkulmaya karşı yeterliliği kontrol edilir. Kontrolü geçen elemanlar görünüş penceresinde yeşil, geçemeyenler ise kırmızı renkte gösterilir.
|
|

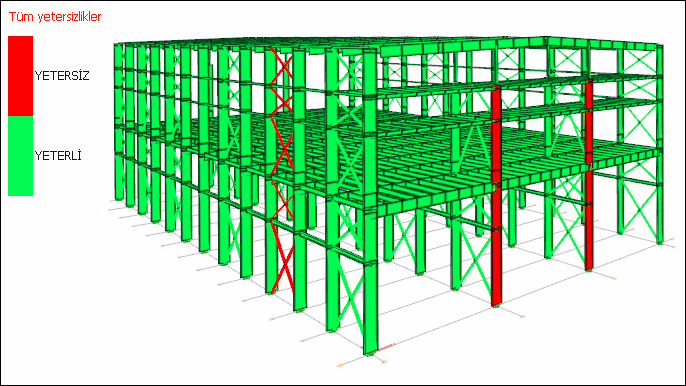

Tüm yetersizlikler
Yukarıda açıklanan yetersizliklerden herhangi birini ya da bir kaçını içeren elemanlar varsa bunlar görünüş penceresinde kırmızı olarak boyanırlar.
|
|

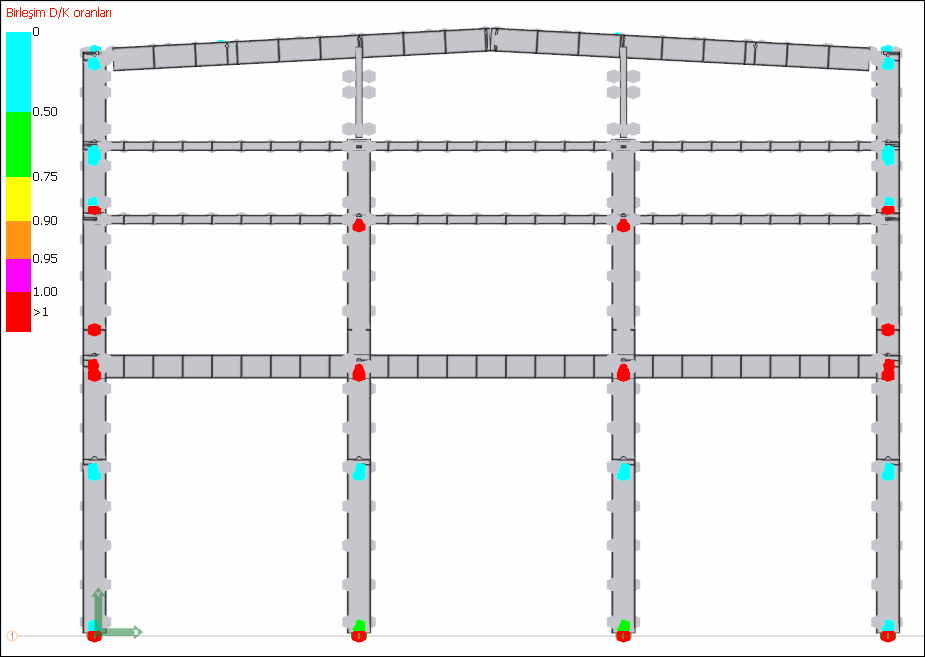

Birleşim D/K oranları
Farklı D/K oranlarına sahip birleşimler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi oranı temsil ettiği görülebilir. Daha anlaşılır olması için örnek görüntü olarak çerçeve şeklinde gösterim seçilmiştir.
|
|

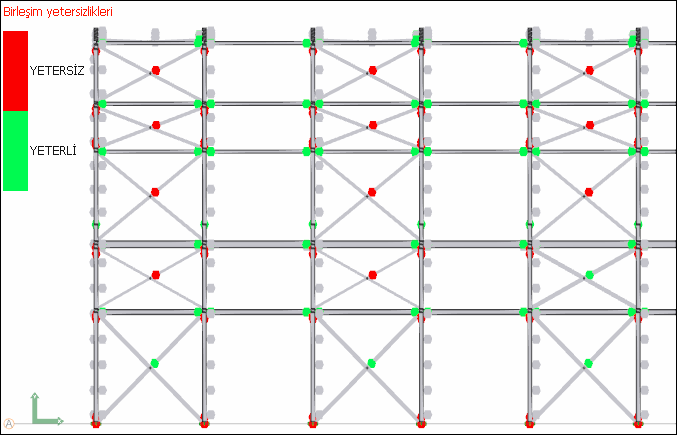

Birleşim yetersizliği
Tasarlanan birleşimde hesaplar sonucu bir olumsuzluk içerenler görüntü penceresinde kırmızı bir nokta olarak gösterilir. Daha anlaşılır olması için örnek görüntü olarak çerçeve şeklinde gösterim seçilmiştir.
|

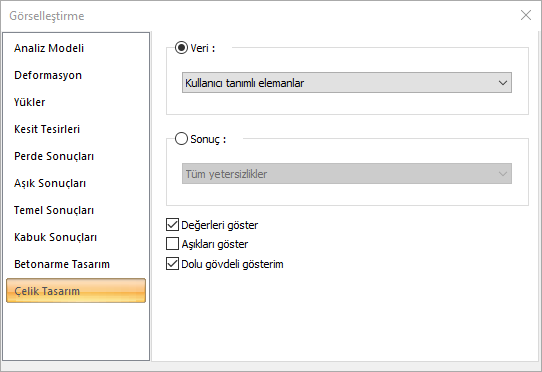

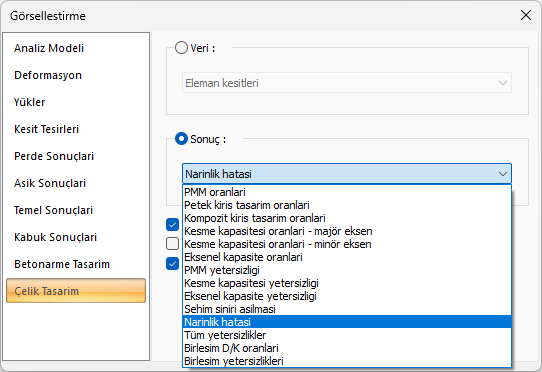

Çelik Tasarım Sekmesi
|
Özellikler |
|---|
|

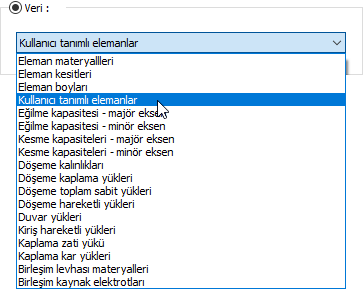

Veri
Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. |
|

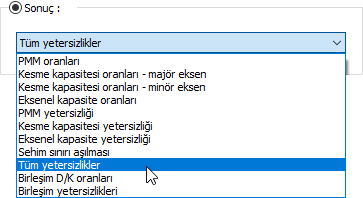

Sonuç
Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. Çelik tasarım sonuçları başlığından detaylı bilgiye ulaşabilirsiniz. |
|
Değerleri göster
İşaretlenirse diyagramlara ait değerler yapı üzerinde gösterilecektir. |
|
Aşıkları göster
İşaretlenirse 3 boyutlu çerçevede çelik aşıkların gösterilmesini sağlar. |
|
Dolu gövdeli gösterim
İşaretlenirse çerçeve sistem dolu gövdeli(katı) olarak gösterilir. İşaretlenmezse çizgi(çubuk) olarak gösterilir. |
