Betonarme Tasarım Verileri

Betonarme tasarım verileri yapı modeli üzerinden incelenir.

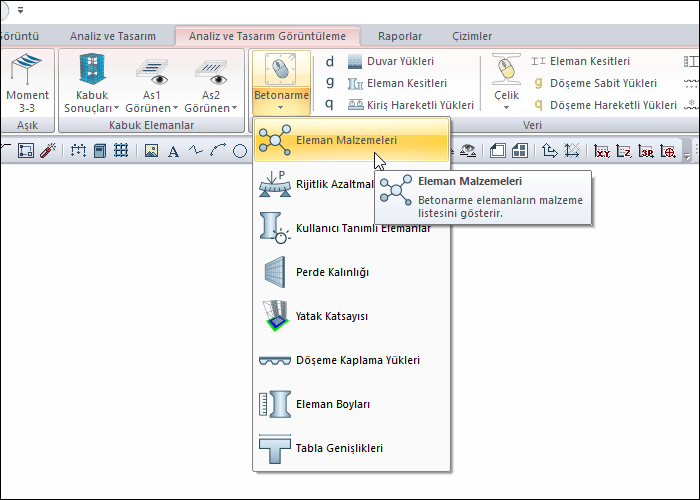

Betonarme Tasarım Veri Görünümü Özelliğinin Yeri

Ribbon menü Analiz ve Tasarım Görüntüleme sekmesi Veri başlığı altından betonarme, duvar yükleri, eleman kesitleri, kiriş hareketli yükleri komutlarından birine tıklayarak Betonarme Tasarım sekmesinden ulaşabilirsiniz.

Ayrıca ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak da Betonarme Tasarım sekmesine ulaşabilirsiniz.

Veri Tipleri


Veri tipleri ve örnekleri

Eleman malzemeleri

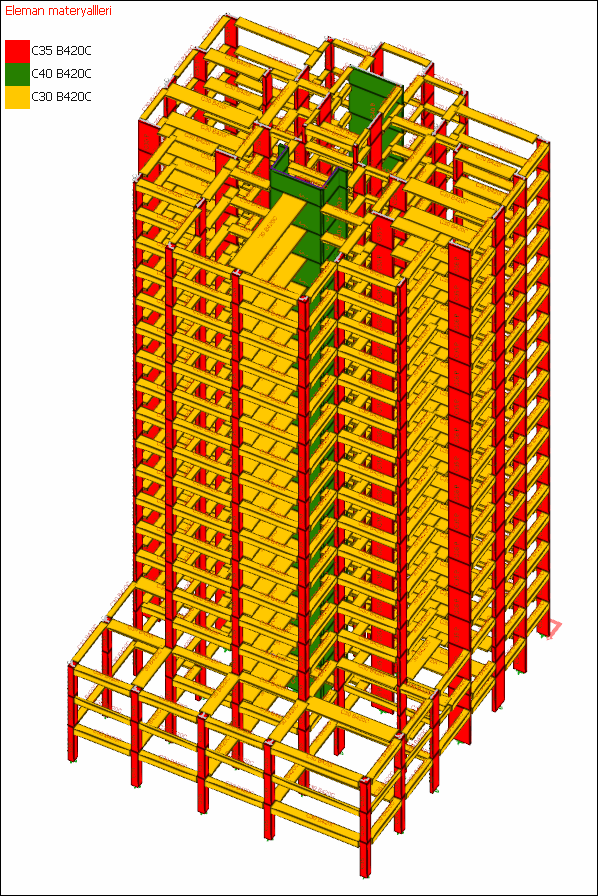

Elemanlara tanımlanmış malzemeler görüntü penceresinde elemanlar üzerinde gösterilir. Farklı malzemelere sahip elemanlar farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi malzemeyi temsil ettiği görülebilir.

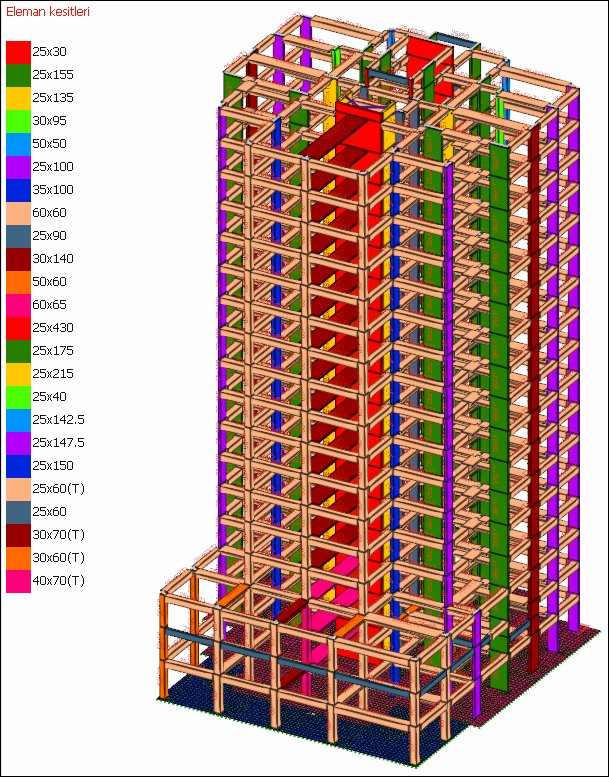

Eleman kesitleri

Elemanlara kullanılan kesitler görüntü penceresinde elemanlar üzerinde gösterilir. Farklı kesite sahip elemanlar farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi kesiti temsil ettiği görülebilir.

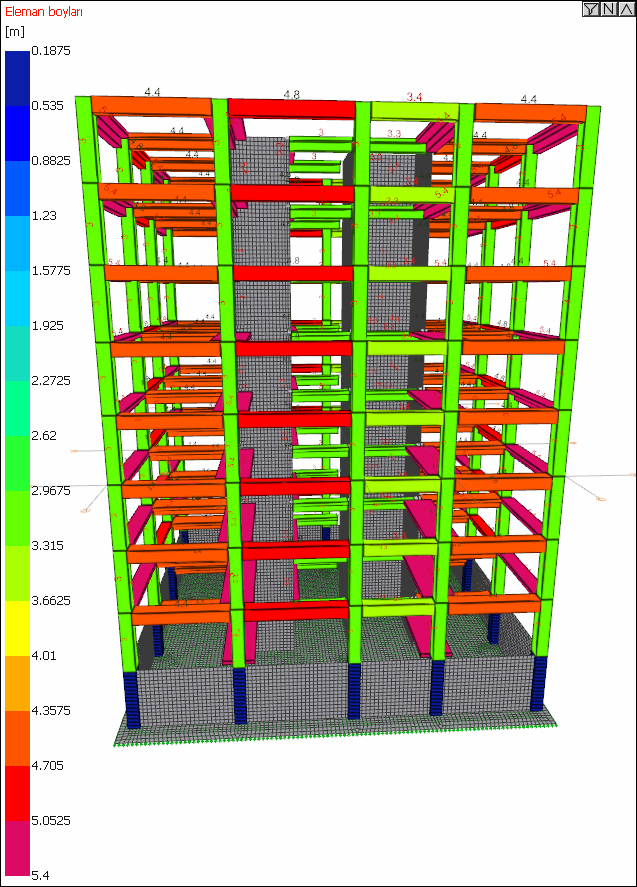

Eleman boyları

Çubuk elemanların boyları görüntü penceresinde gösterilir. Farklı boylara sahip elemanlar farklı renklerde boyanırlar. Ekranın solunda yer alan renk skalasından hangi rengin hangi uzunluk değerini temsil ettiği görülebilir.

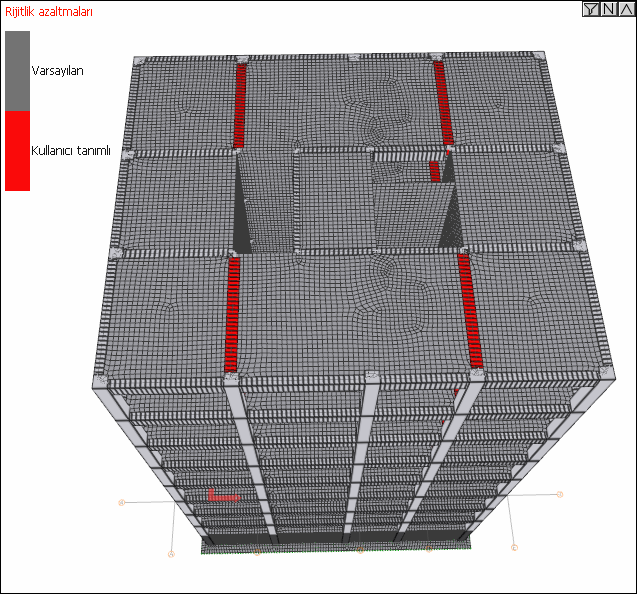

Rijitlik azaltmaları

Eleman ayarlarında rijitlik azaltması sekmesinde, kullanıcı tarafından müdahale edilerek rijitliği değiştirilmiş elemanlar görüntü penceresinde kırmızı renkle boyanır.

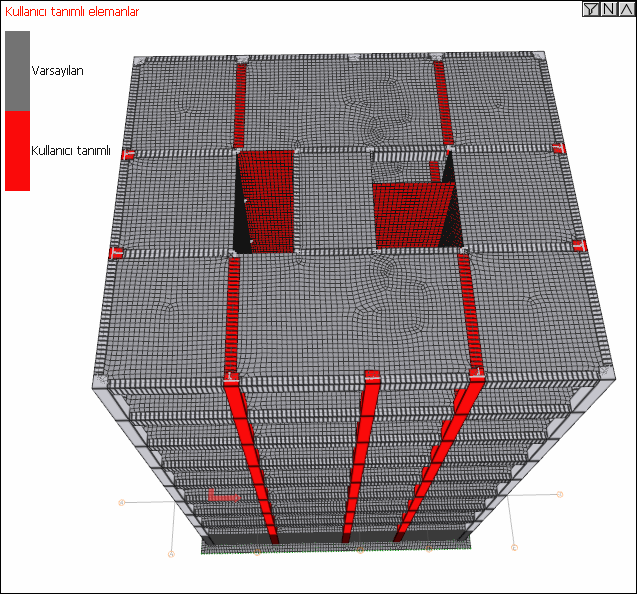

Kullanıcı tanımlı elemanlar

Kullanıcı tarafından rijitlik azaltması yapılmış, tanımlı kesit parametresi kullanılmış, tanımlı sıcaklık parametresi, vb. eleman opsiyonlarına müdahale edilmiş elemanlar varsa bunlar görünüş penceresinde kırmızı renkte boyanır.

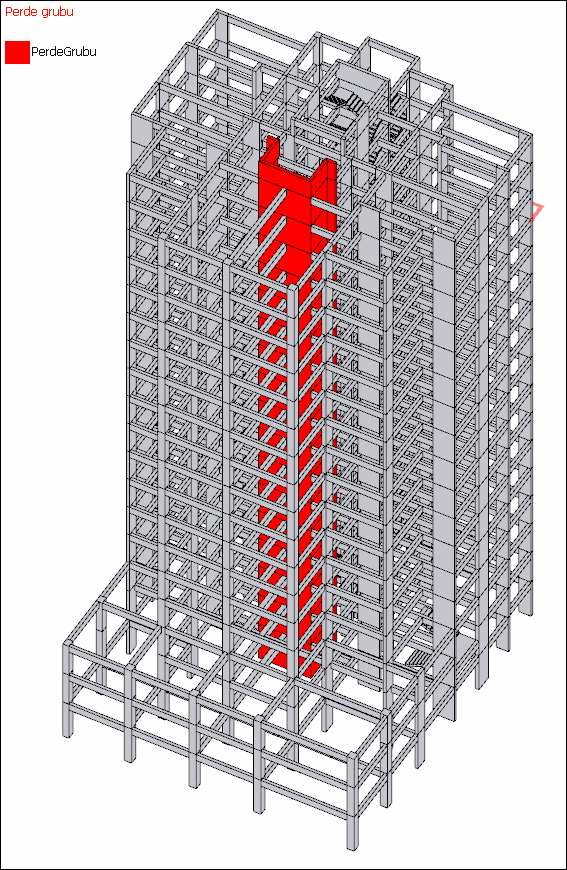

Perde grubu


Perde grubu olarak tanımlanmış perdeleri gösterir.


Perde kalınlıkları

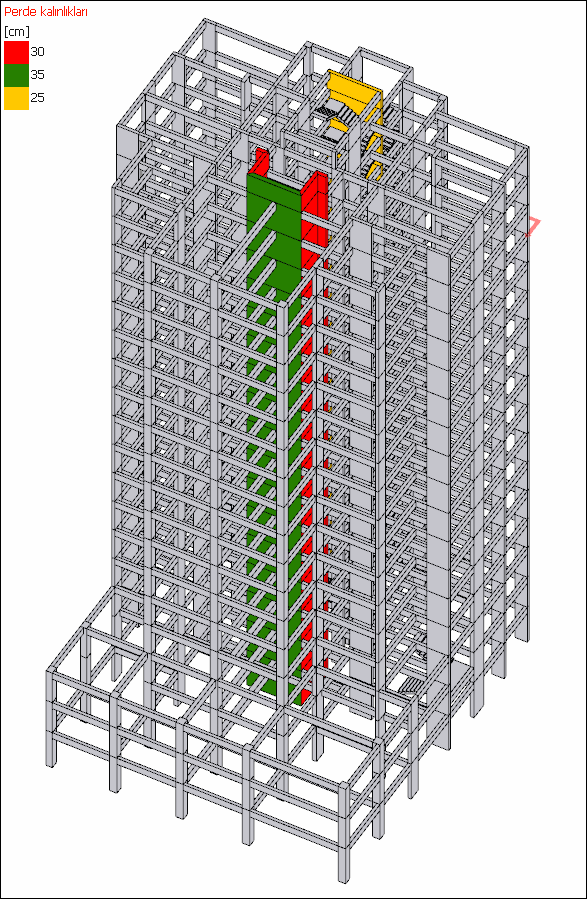

Farklı kalınlığa sahip perdeler görünüş penceresinde farklı renkte görünürler. Ekranın solundaki skaladan hangi rengin hangi kalınlık değerine karşılık geldiği görülebilir.


Perde tipleri

Farklı tiplerdeki perdeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi tipi temsil ettiği görülebilir.

Döşeme kalınlıkları

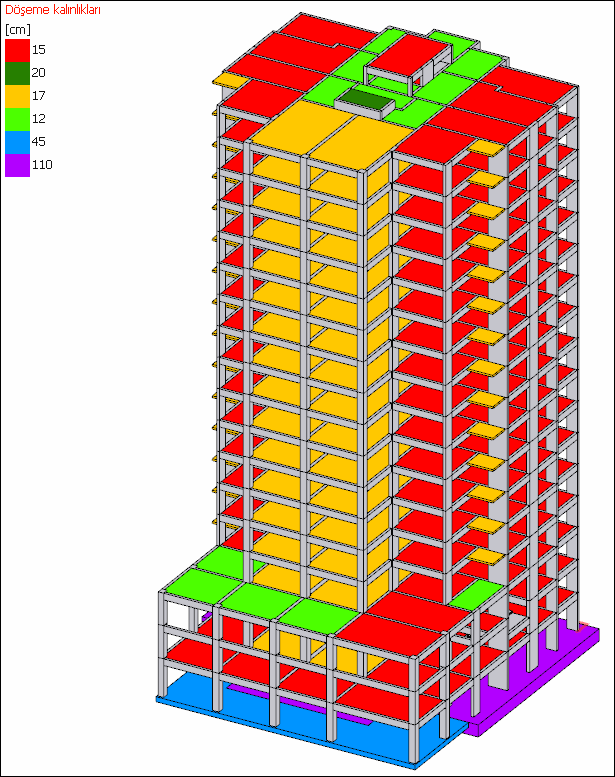

Farklı kalınlıklardaki döşemeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi kalınlığı temsil ettiği görülebilir.

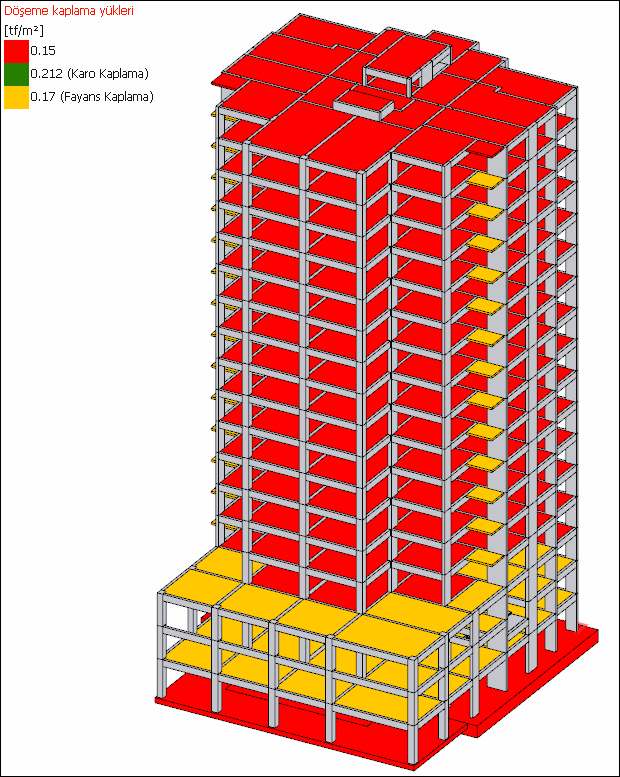

Döşeme kaplama yükleri

Farklı kaplama yüküne sahip döşemeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi yükü temsil ettiği görülebilir.

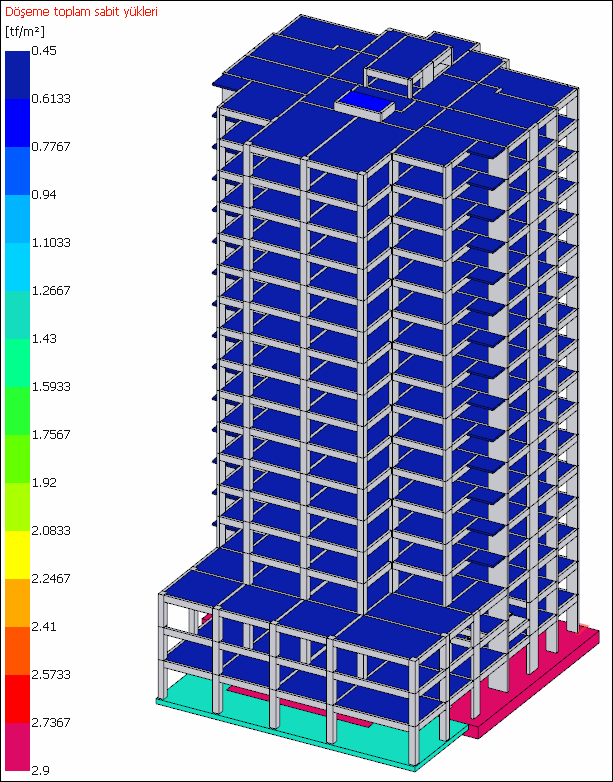

Döşeme toplam sabit yükleri


Döşeme hareketli yükleri

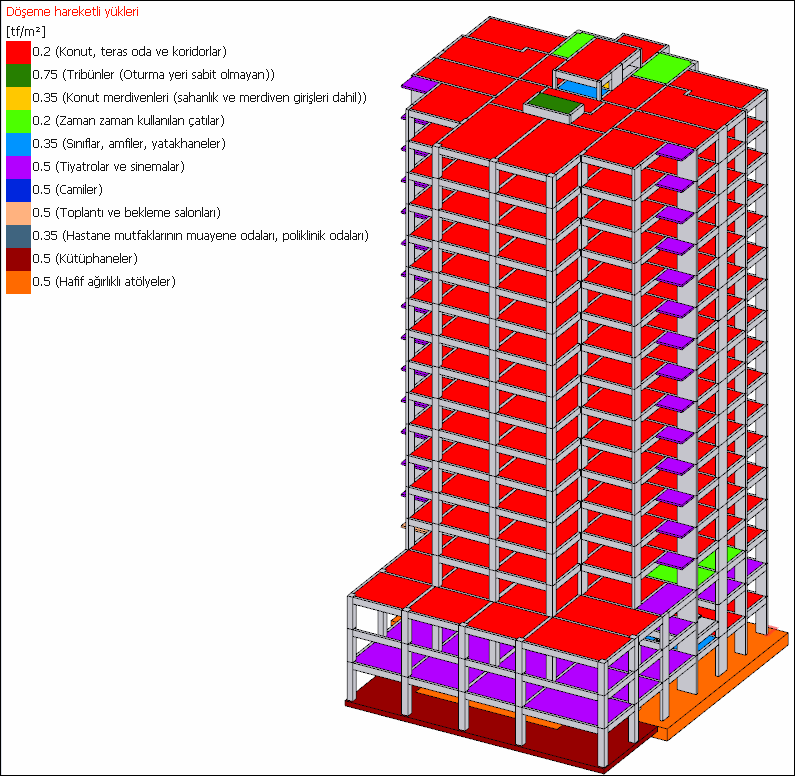

Farklı hareketli yüke sahip döşemeler görünüş penceresinde farklı renklerde boyanır. Ekranın solunda yer alan renk skalasından hangi rengin hangi yükü temsil ettiği görülebilir.

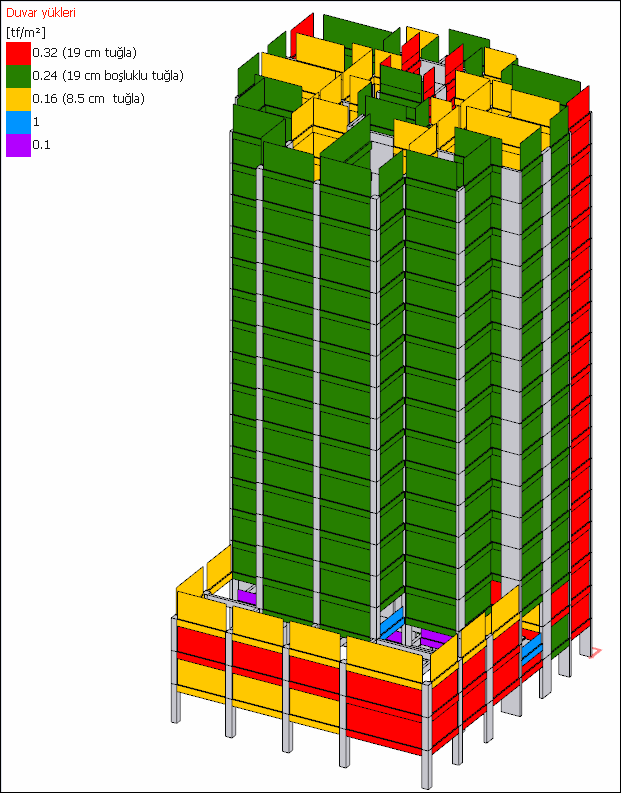

Duvar yükleri

Kirişlere tanımlanan duvar yükleri görünüş penceresinde kirişler üzerinde gösterilir. Farklı duvar yüklerine sahip kirişler farklı renkte boyanır. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir.

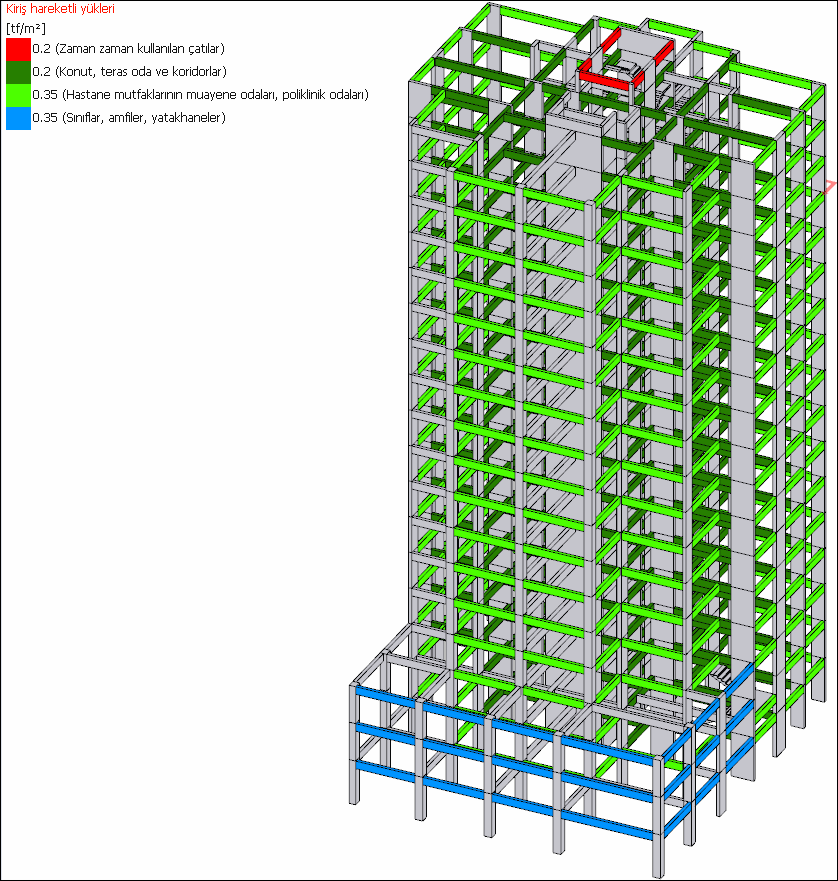

Kiriş hareketli yükleri

Kirişlere tanımlanan hareketli yükler görünüş penceresinde kirişler üzerinde gösterilir. Farklı hareketli yüke sahip kirişler farklı renkte boyanır. Ekranın solundaki skaladan hangi rengin hangi yük değerine karşılık geldiği görülebilir.

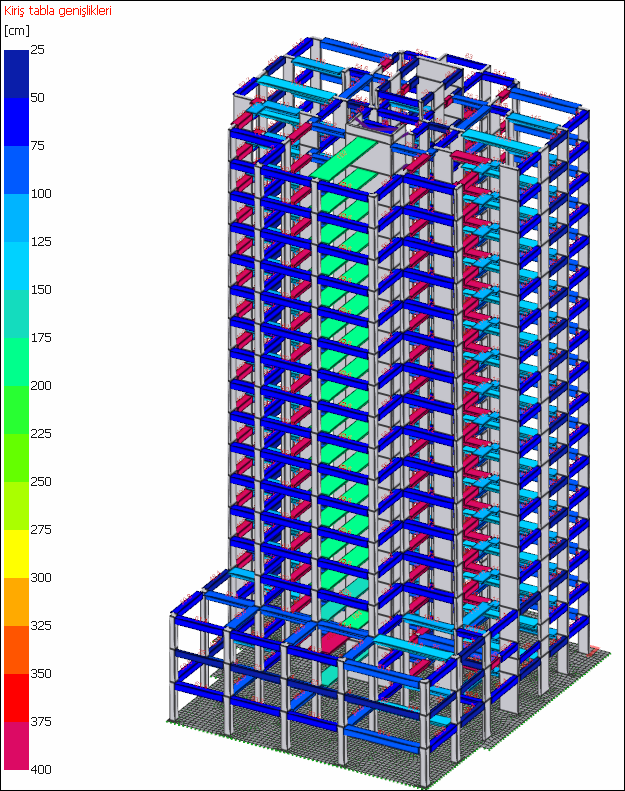

Kiriş tabla genişlikleri

Farklı tabla genişliğine sahip kirişler görünüş penceresinde farklı renkte görünürler. Ekranın solundaki skaladan hangi rengin hangi uzunluk değerine karşılık geldiği görülebilir.

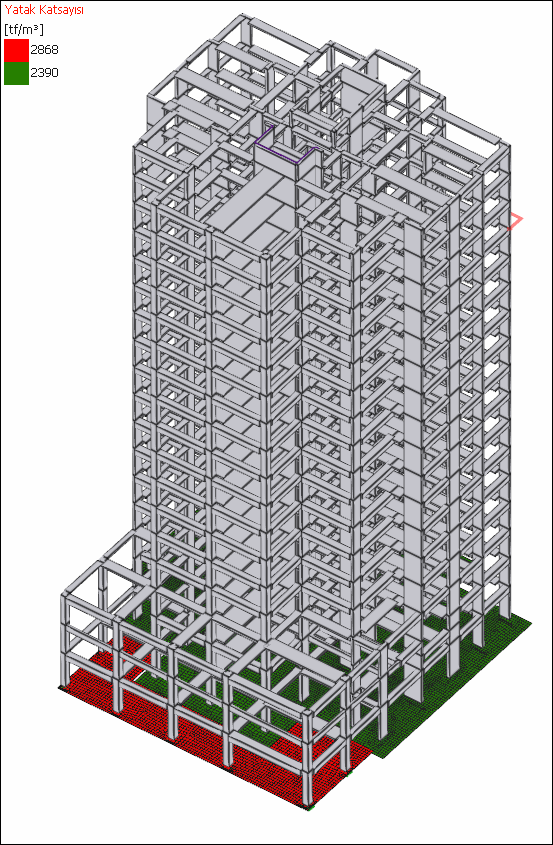

Yatak katsayısı

Kullanılan yatak katsayı değeri radye plaklarda gösterilir. Ekranın solundaki skaladan hangi rengin hangi yatak katsayısı değerine karşılık geldiği görülebilir.

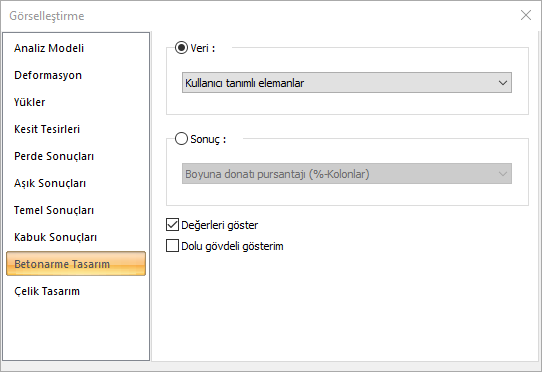

Betonarme Tasarım Sekmesi

Özellikler

Veri

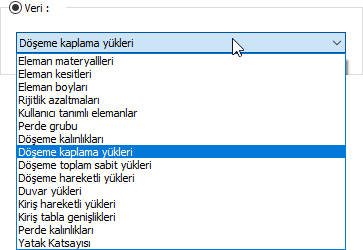

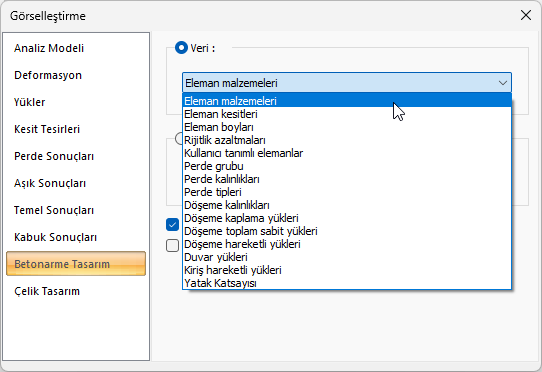

Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir.

Sonuç

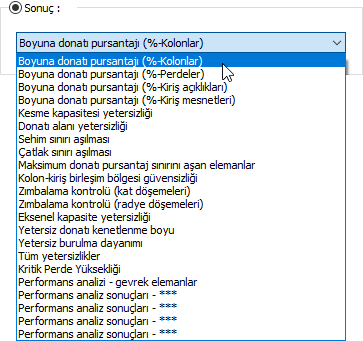

Listede yer alan seçeneklerinden herhangi biri seçilerek görünüş penceresine yer alan yapı modeli üzerinde kullanıcı tarafından belirlenen verilerin gösterilmesi sağlanabilir. Betonarme tasarım sonuçları başlığından detaylı bilgiye ulaşabilirsiniz.

Değerleri göster

İşaretlenirse diyagramlara ait değerler yapı üzerinde gösterilecektir.

Dolu gövdeli gösterim

İşaretlenirse çerçeve sistem dolu gövdeli(katı) olarak gösterilir. İşaretlenmezse çizgi(çubuk) olarak gösterilir.
