Yük Kütüphanesi
Yük kütüphanesi 'nde döşeme ve kiriş elemanları için, düzgün yayılı kaplama yükleri, sabit yükler, hareketli yükler, duvar yükleri katman mantığı ile tanımlanır. Yük değerleri, kütüphane olarak arşivleyip herhangi bir projede tekrar kullanılır.
Örneğin bir döşemede kullanılan herhangi bir kaplama malzemesinin tüm katmanları, kendi yükseklikleri ile tanımlanıp, birim hacim ağırlıkları verilerek kaplama malzemesinin toplam ağırlığı ideCAD’e hesaplatılır ve arşive kayıt edilir.
Yine kiriş için örneğin bir duvar malzemenin sıvasını, kendi kalınlığını, aradaki yalıtım malzemesinin özelliğini yük olarak belirtmek mümkündür.
ideCAD’de varsayılan olarak bazı yükler tanımlanmıştır. Var olandan başka, ihtiyaca göre yeni yük tanımları yapılır.

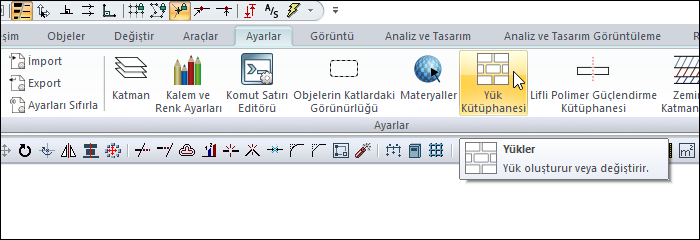

Yük Kütüphanesinin Yeri
Ribbon menüden Ayarlar sekmesi Ayarlar başlığından ulaşabilirsiniz.

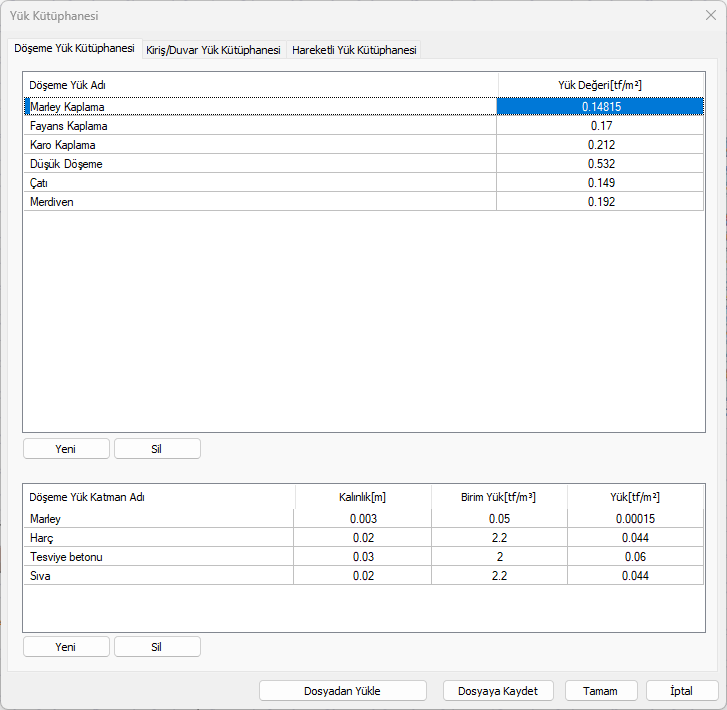

Yük Kütüphanesi Diyaloğu
Özellikler |
|---|
Döşeme yük adı  Döşeme yükleri listelenir. |
Yük değeri  Döşeme yük değerleri listelenir. |
Döşeme yük katman adı  Seçilen döşeme yükünün katmanları listelenir. |
Kalınlık  Seçilen döşeme yükünün katmanlarına ait kalınlıklar listelenir. |
Birim yük  Seçilen döşeme yükünün katmanlarına ait birim yükler listelenir. |
Yük  Seçilen döşeme yükünün katmanlarına ait birim yükler listelenir |
Yeni  Yeni döşeme yükü ya da döşeme yüküne yeni katman eklenir. |
Sil  Seçilen döşeme yükü ya da döşeme yüküne ait katman silinir. |
Dosyaya kaydet  Yük kütüphanesi başka projelerde kullanılmak üzere ideload uzantılı olarak kaydedilir. |
Dosyadan yükle  Daha önce ideload uzantılı olarak kaydedilen yük kütüphanesi yüklenir. |

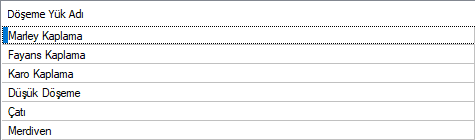

Döşeme Yük Kütüphanesi
Üstteki tablo döşeme kaplama kısmının toplam ağırlığını gösterir. Yük değeri sütunu, altta tabloda girilen detaylı yük tanımlamasından otomatik hesaplanır.
Örneğin, karo kaplamasının yük analizini yapacak olalım. Bir alttaki tabloda karonun kalınlığı, birim ağırlığı; harç yüksekliği, harcın birim ağırlığı, tesviye betonu ve birim ağırlığı gibi karo kaplamasını oluşturan tüm bileşenler tek tek tanımlanır. Tüm satırların toplamı o katmanın tüm bileşenleridir ve üstteki tabloda görünen Yük değeri, tüm bileşenlerin ağırları toplamıdır.

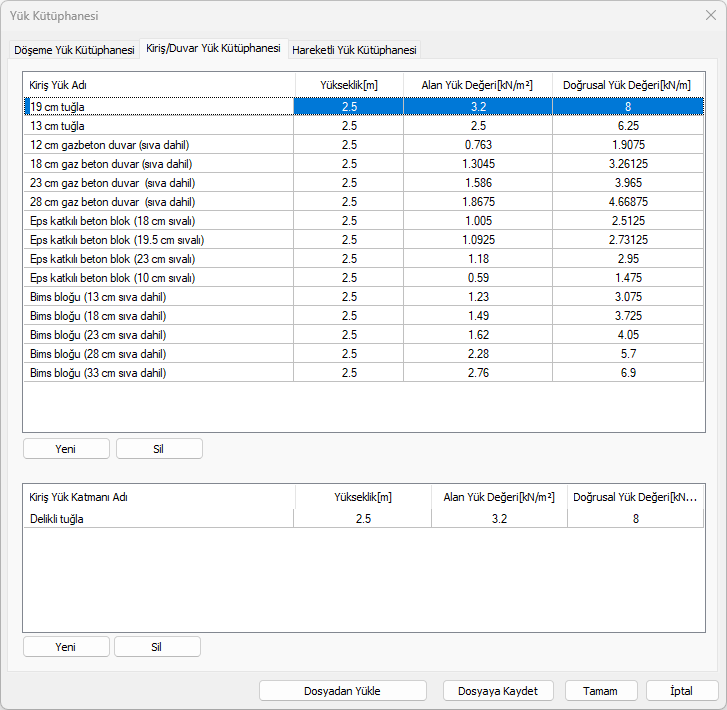

Kiriş/Duvar Yük Kütüphanesi
Üsteki tablo, kirişlerde kullanılacak yükleri gösterir. Yük değeri sütunu, alttaki tabloda girilen detaylı yük tanımlamasından otomatik hesaplanır.
Örneğin, 19 cm tuğla duvarın yük analizini yapacak olalım. Döşeme yük kütüphanesinde anlatıldığına benzer şekilde bir alttaki tabloda tuğlanın kalınlığı, birim ağırlığı, sıva kalınlığı, sıvanın birim ağırlığı gibi tuğla duvarı oluşturan tüm katmanları tek tek tanımlayabilir. Bu tabloda da o ağırlıkların toplam değeri görünür.
Kiriş tanımlarken kendi ayarlarında, kiriş duvar yükü olarak burada tanımlanmış yük değerleri seçilebilir. Ayrıca yükler, yük analizi başlığı altında raporlanır.

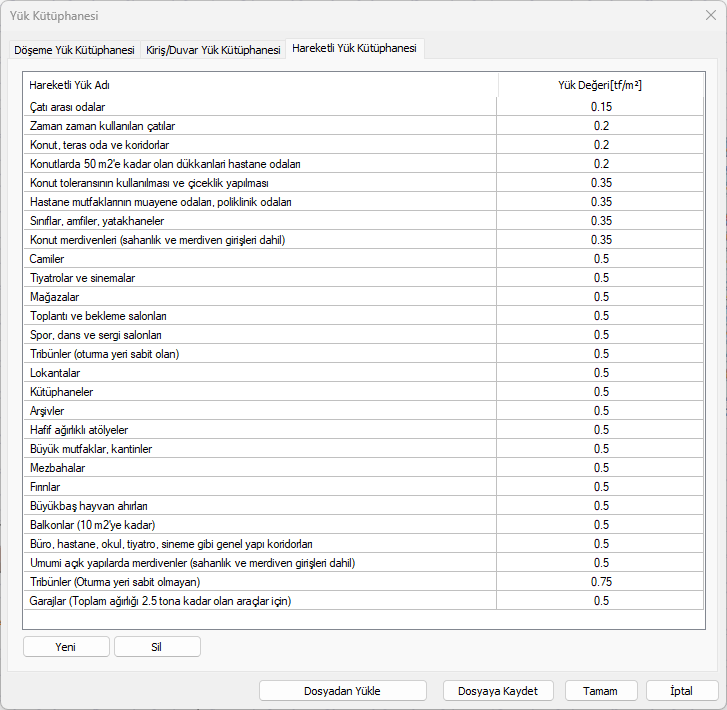

Hareketli Yük Kütüphanesi
Listede TS498'de göre daha önceden girilmiş hareketli yük değerleri görülmektedir. Yeni butonunu tıklayarak kendiniz hareketli yük değeri tanımı yapabilirsiniz. Değerler, döşemeler gibi hareketli yük tanımlanan elemanların diyaloglarında görülecektir.

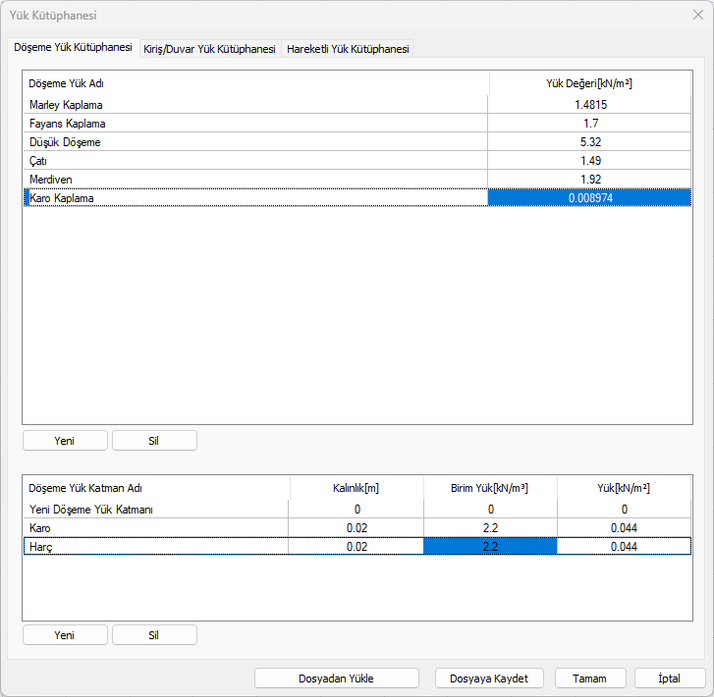

Yeni Yük Tanımlama
Örneğin listede bulunmayan karo kaplamasının tanımı için;
Üstteki tabloda Yeni butonuna tıklayarak bir satır açın ve Yeni Döşeme Yük ismini, Karo Kaplama olarak değiştirin.
Bir alttaki tabloya geçin.
Yeni butonuna tıklayarak 1. satırda karonun kendisini tanımlayın: kaplamanın adı, kalınlığı, birim ağırlığını girin. Son satırda, bunların çarpımında bu katmanın ağırlığı görülür.
Yeni butonuna tıklayarak 2. satırda kaplamanın harcını tanımlayın: harcın adı, kalınlığı, birim ağırlığı girin. Son satırda, bunların çarpımında bu katmanın ağırlığı görülür.
Yeni butonuna tıklayarak 3. satırda karonun tesviye harcını tanımlayın:. harcın adı, kalınlığı, birim ağırlığı girilir. Son satırda, bunların çarpımında bu katmanın ağırlığı görülür.
Yeni butonuna tıklayarak 4. satırda tavan sıvasını tanımlayın: adı, kalınlığı, birim ağırlığı girilir. Son satırda, bunların çarpımında bu katmanın ağırlığı görülür.
Üst tabloda karo kaplama yük değeri otomatik hesaplanacaktır.
İşlem adımı |

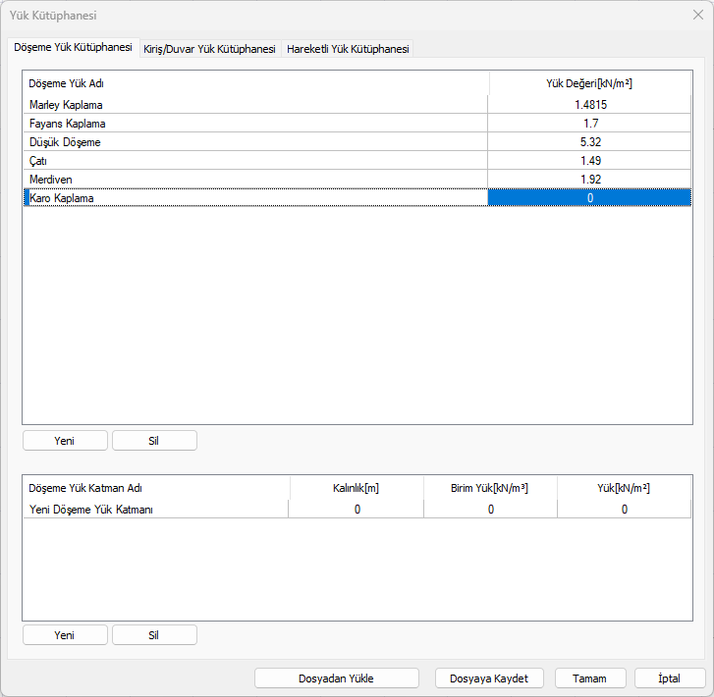

Yeni döşeme yükünün tanımlanması  |

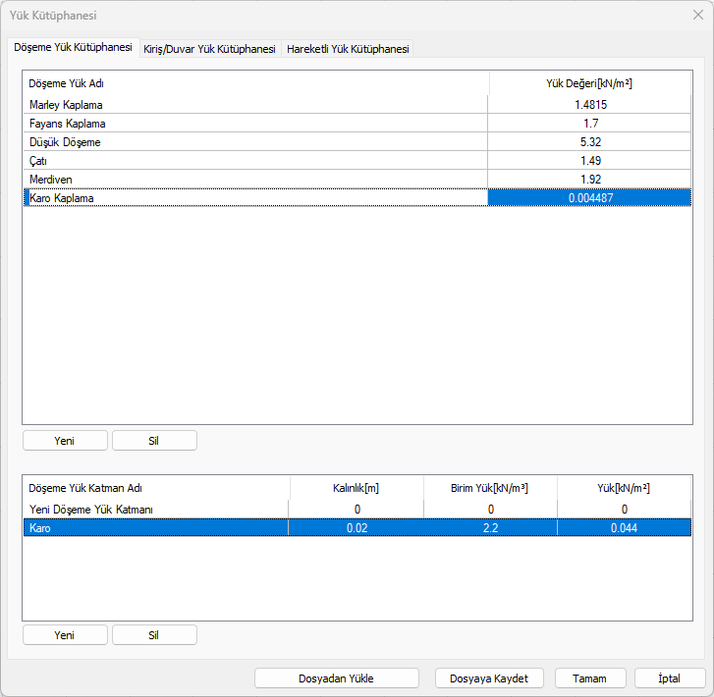

1. satırda karonun tanımlanması  |
2. satırda harcın tanımlanması  |

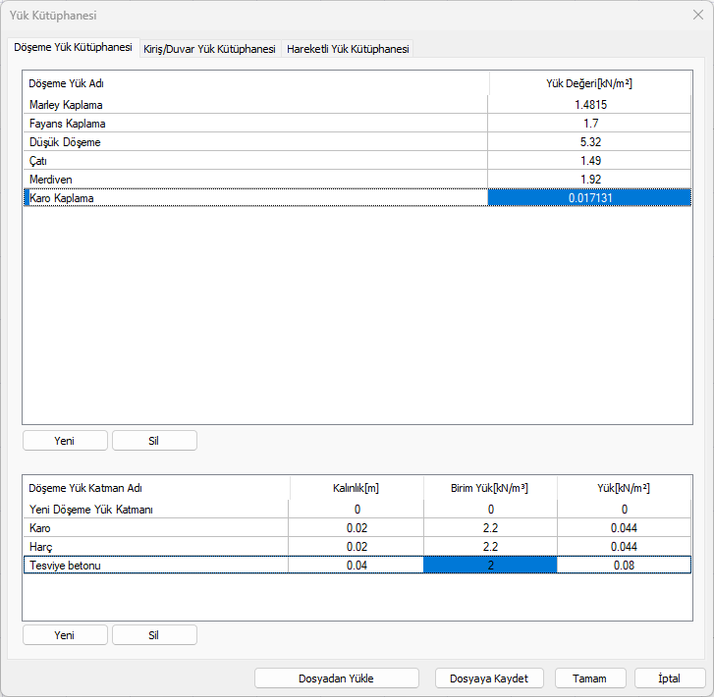

3. satırda tesviye betonunun tanımlanması  |

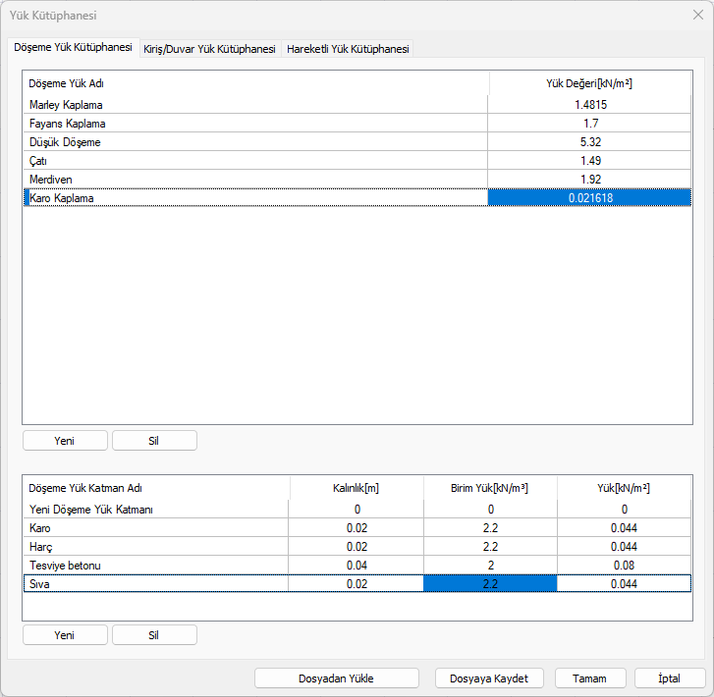

4. satırda tavan sıvasının tanımlanması  |
