Trapez Yük Ekle komutuyla kolon ve kirişlere dış yük olarak trapez yük tanımı yapılır.

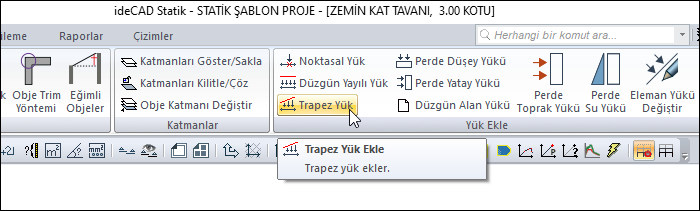

Trapez Yük Komutunun Yeri
Ribbon menüde Değiştir sekmesinde Yük Ekle başlığından ulaşabilirsiniz.
İşlem Adımları
-
Trapez Yük ikonunu tıklayın.
-
Kolon veya kiriş elemanlarına tıklayın.
-
Farenin sağ tuşuna tıklayın.
-
Genel Trapez Eleman Yükleri diyaloğu açılacaktır.
-
Diyalogdaki satırları takip ederek değerleri tanımlayın.

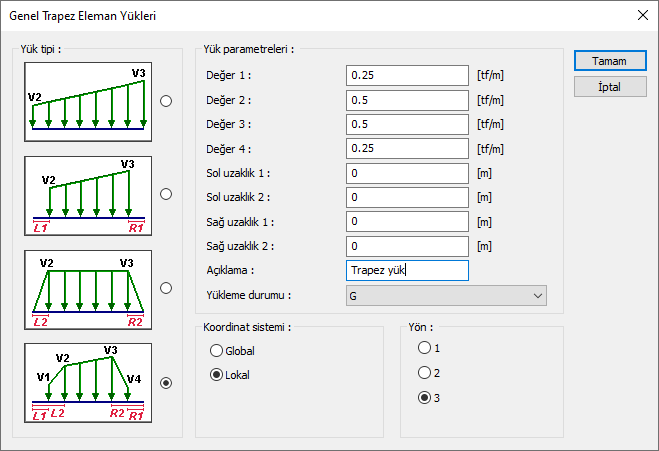

Genel Trapez Eleman Yükleri Diyaloğu
|
Özellikler |
|

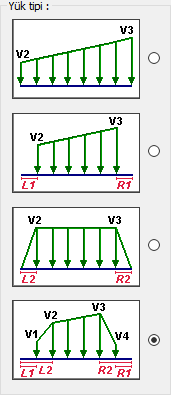

Yük tipi
Trapez yük tipi için 4 seçenekten istenilen seçilir. |
|
Değer 1 , Değer 2, Değer 3, Değer 4, (V1, V2, V3, V4)
Yükün çalışan birimdeki değerini girin. Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz. |
|
Sol uzaklık 1, Sol uzaklık 2 (L1, L2)
Düşey elemanlarda alt uca, yatay elemanlarda sol uca göre uzaklık değerlerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
|
Sağ uzaklık 1, Sağ uzaklık 2 (R1,R2)
Düşey elemanlarda üst uca, yatay elemanlarda sağ uca göre uzaklık değerlerinii verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
|
Açıklama
Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz. Yeni bir yük tanımlıyorsanız, tanımlayacağınız yükün açıklamasını yazın. |
|
Yükleme durumu
Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir yük ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, ideCAD sizden tanımlamanızı isteyecektir. |
|
Koordinat sistemi
Girilen yük değerlerinin eleman lokal eksenlerine göre mi verildiğini yoksa global eksenlere göre mi verildiğini belirtin. |
|
Yön
Yükün hangi yönde geçerli olduğu bilgisini verin. X, Y, Z global koordinat sistemine göre, 1 ,2 3 lokal koordinat eksenini göre yükün yönünü gösterir. G ise bu yükün sabit (düşey) yük olduğunu gösterir. |
Global koordinat sistemine göre eksenler
Z eksen düşey eksen(kağıt düzlemine dik eksen) olmak üzere artı (+) yön yukarı doğrudur.
Sabit ağırlık G ise Z eksi(-) yöndür.
X ekseni kağıt düzleminde soldan sağa yön, artı (+) yöndür. Y ise kağıt düzleminde X eksenine dik diğer eksendir ve pozitif yönü sağ el kuralına göre belirlenir.
Lokal koordinat sistemine göre eksenler
Plandaki bir kirişe bakıldığında kirişe paralel eksen 1 aksı , planda ona dik eksen 3 aksı ve çalışma düzlemine dik düşey eksen 1 ekseni olarak düşünülmelidir.
Kolonlarda ve perdelerde ise benzer şekilde kolonun güçlü doğrultusunu gösteren 2 ekseni, zayıf doğrultusunu gösteren aks 3 ekseni ve çalışma düzlemine dik düşey eksen 1 ekseni olarak düşünülmelidir.
Z ekseninde yukarıya doğru artı(+) yöndür ve diğer eksenlerinin yönleri sağ el kuralına göre belirlenir.
Momentler kendi eksenini döndürür ve pozitif yön sağ el kuralına göre belirlenir.
