Perde Yatay Yükü Ekle komutu ile perdelere yatay doğrultuda yük eklenir.
Perde Yatay Yükü Komutunun Yeri

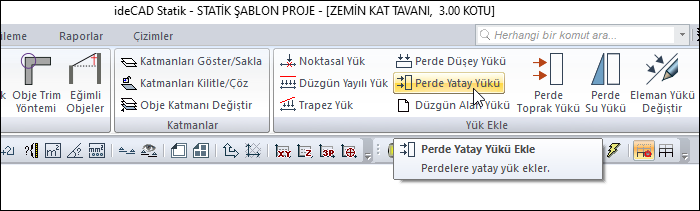

Ribbon menüde Değiştir sekmesinde Yük Ekle başlığından ulaşabilirsiniz.
İşlem Adımları
-
Perde Yatay Yükü komutunu tıklayın.
-
Perde objesini tıklayın.
-
Yükün yönünü belirleyip farenin sağ tuşuna tıklayın.
-
Perde Yatay Yükü diyaloğu açılacaktır.
-
Diyalogdaki satırları takip ederek değerleri tanımlayın.

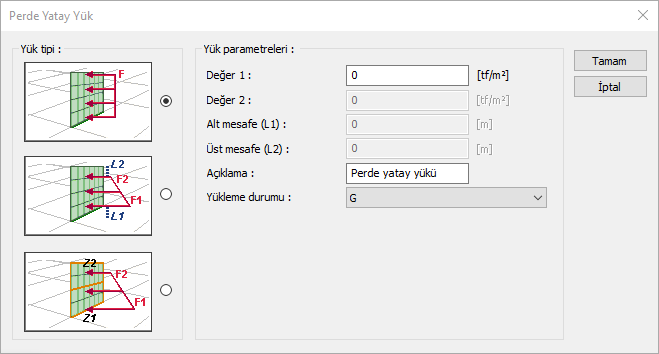

Perde Yatay Yük Diyaloğu
|
Özellikler |
|
Yük tipi
Trapez yük tipi için 2 seçenekten istenilen seçilir. |
|
Değer 1 , Değer 2 (F1, F2)
Yükün çalışan birimdeki değerini girin. Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz. |
|
Alt mesafe (L1)
Eleman alt ucuna göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
|
Üst mesafe (L2)
Eleman üst ucuna göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
|
Alt kot (Z1)
Eleman alt ucuna göre kot değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
|
Üst kot (Z2)
Eleman üst ucuna göre kot değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
|
Açıklama
Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz. Yeni bir yük tanımlıyorsanız, tanımlayacağınız yükün açıklamasını yazın. |
|
Yükleme durumu
Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir yük ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, ideCAD sizden tanımlamanızı isteyecektir. |
