Perde Düşey Yükü
Perde Düşey Yükü Ekle komutuyla perdelere düşey doğrultuda yük eklenir.

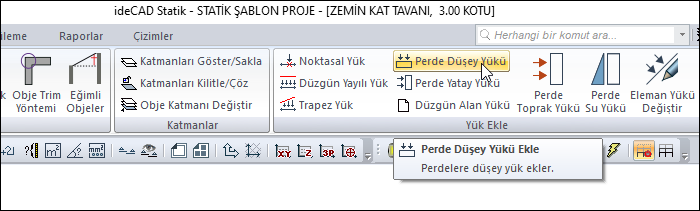

Perde Düşey Yükü Komutunun Yeri
Ribbon menüde Değiştir sekmesinde Yük Ekle başlığından ulaşabilirsiniz.
![image-20240530-100345.png](../__attachments/2058912477/image-20240530-100345.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
İşlem Adımları
Perde Düşey Yükü ikonunu tıklayın.
Perde objesini tıklayın.
Farenin sağ tuşuna tıklayın.
Perde Düşey Yükü diyaloğu açılacaktır.
Diyalogdaki satırları takip ederek değerleri tanımlayın.

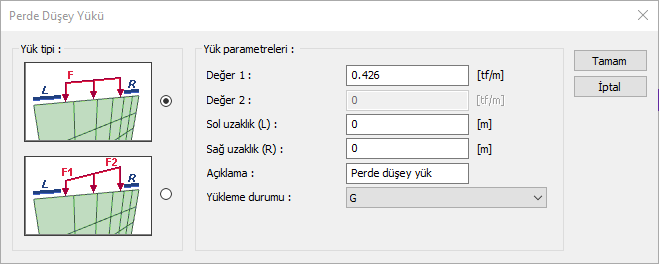

Perde Düşey Yükü Diyaloğu
![](../__attachments/2058912477/image-20210903-124559.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
Yük tipi ![]() Trapez yük tipi için 2 seçenekten istenilen seçilir. |
Değer 1 , Değer 2 (V1, V2) ![]() Yükün çalışan birimdeki değerini girin. Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz. |
Sol uzaklık (L) ![]() Eleman sol ucuna göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
Sağ uzaklık (R) ![]() Eleman sağ ucuna göre uzaklık değerini verin. Mevcut yükün özelliklerine bakıyorsanız, daha önce girilmiş değeri görürsünüz. |
Açıklama ![]() Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz. Yeni bir yük tanımlıyorsanız, tanımlayacağınız yükün açıklamasını yazın. |
Yükleme durumu ![]() Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir yük ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, ideCAD sizden tanımlamanızı isteyecektir. |
