Düzgün Alan Yükü
Düzgün Alan Yükü Ekle komutu ile çelik aşık kaplamalarına düzgün alan yükü eklenir.

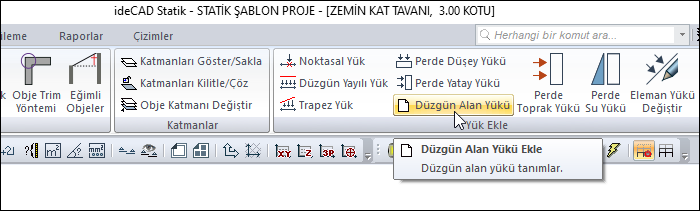

Düzgün Alan Yükü Komutunun Yeri
Ribbon menüde Değiştir sekmesinde Yük Ekle başlığından ulaşabilirsiniz.
![image-20240530-100622.png](../__attachments/2058945450/image-20240530-100622.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
İşlem Adımları
Düzgün Alan Yükü komutunu tıklayın.
Kaplama objesini tıklayın.
Farenin sağ tuşuna tıklayın.
Düzgün Alan Yükü diyaloğu açılacaktır.
Diyalogdaki satırları takip ederek değerleri tanımlayın.

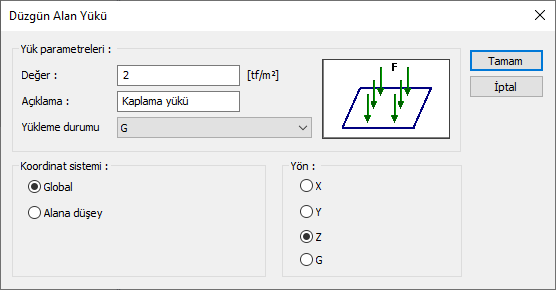

Düzgün Alan Yükü Diyaloğu
![](../__attachments/2058945450/image-20210903-140555.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
Özellikler |
Değer ![]() Yükün çalışan birimdeki değerini girin. Mevcut yükün özelliklerine bakıyorsanız, o yük değerini görürsünüz. Duruma göre değiştirebilirsiniz. |
Açıklama ![]() Mevcut yükün özelliklerine bakıyorsanız, o yükün açıklaması gösterilir. Duruma göre değiştirebilirsiniz. Yeni bir yük tanımlıyorsanız, tanımlayacağınız yükün açıklamasını yazın. |
Yükleme durumu ![]() Mevcut yükün özelliklerine bakıyorsanız, o yükün hangi yükleme durumu için geçerli olduğu gösterilir. Yeni bir yük ekliyorsanız, listeden tanımlayacağınız yükün geçerli olacağı yükleme durumunu seçin. Eğer sistemde yükleme durumları tanımlı değilse, ideCAD sizden tanımlamanızı isteyecektir. |
Koordinat sistemi ![]() Girilen yük değerlerinin eleman lokal eksenlerine göre mi verildiğini yoksa global eksenlere göre mi verildiğini belirtin. |
Yön ![]() Yükün hangi yönde geçerli olduğu bilgisini verin. X, Y, Z global koordinat sistemine göre, 1 ,2 3 lokal koordinat eksenini göre yükün yönünü gösterir. G ise bu yükün sabit (düşey) yük olduğunu gösterir. |
