Kirişlerin Boyuna Donatı Koşulları
SİMGELER
DTS = Deprem Tasarım Sınıfı
fctd = Betonun tasarım çekme dayanımı
fyd = Boyuna donatının tasarım akma dayanımı
lb = TS 500’de çekme donatısı için verilen kenetlenme boyu
ρ = Kiriş mesnedinde üstteki veya alttaki çekme donatısı oranı
ϕ = Donatı çapı
7.4.2. Boyuna Donatı Koşulları

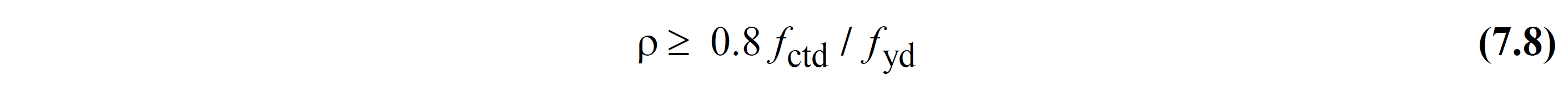

7.4.2.1 – Kiriş mesnetlerinde çekme donatılarının minimum oranı için Denk.(7.8) ile verilen koşula uyulacaktır.
7.4.2.2 – Boyuna donatıların çapı 12 mm’den küçük olmayacaktır. Kirişin alt ve üstünde en az iki donatı çubuğu, kiriş açıklığı boyunca sürekli olarak bulunacaktır.
7.4.2.3 – Deprem Tasarım Sınıfı; DTS =1, 1a ve DTS = 2, 2a olan taşıyıcı sistemlerde, kiriş mesnedindeki alt donatı, aynı mesnetteki üst donatının %50’sinden daha az olamaz. Ancak, diğer durumlarda bu oran %30’a indirilebilir.
7.4.3. Boyuna Donatının Düzenlenmesi

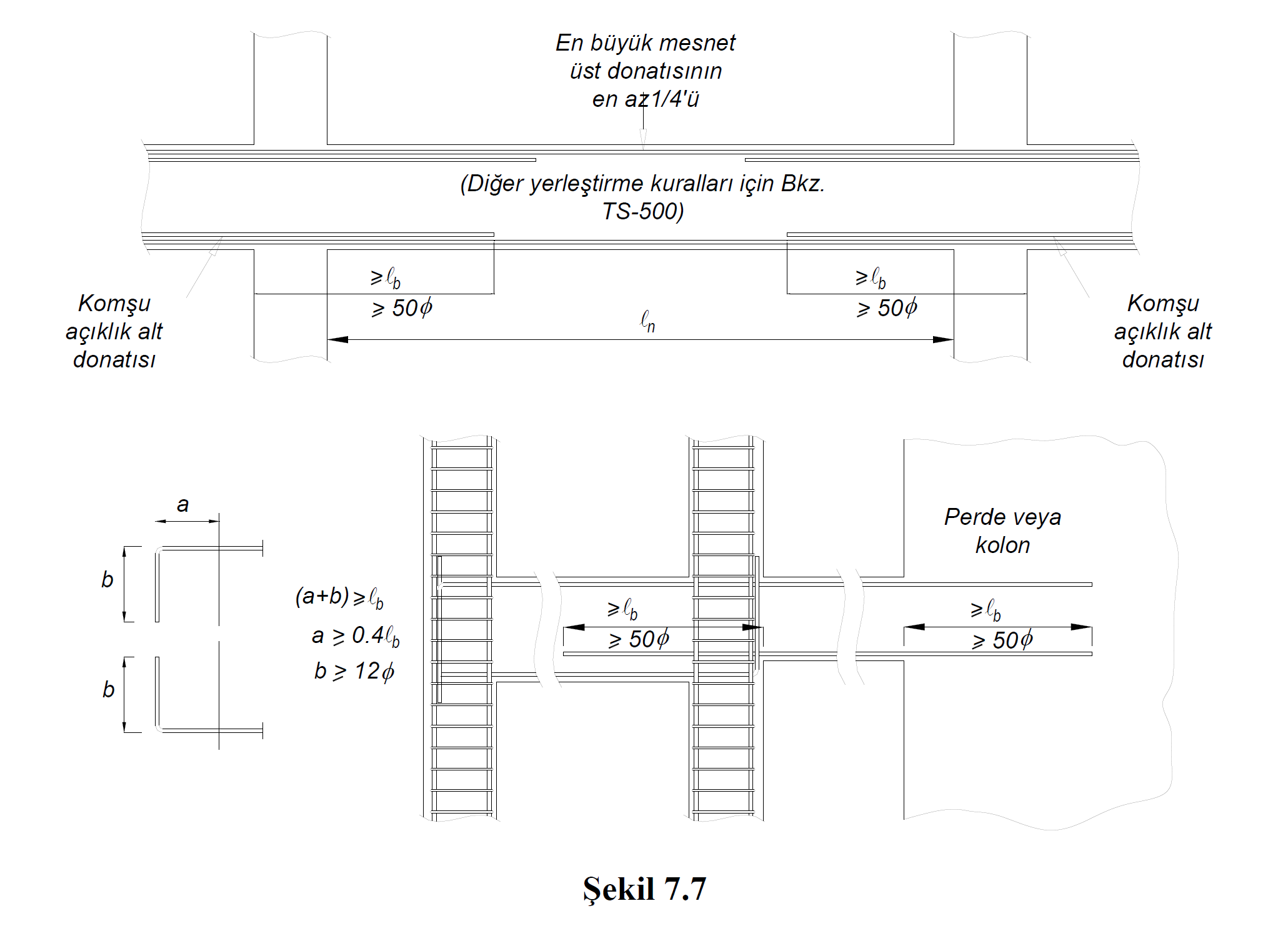

7.4.3.1 – Boyuna donatıların yerleştirilmesi ve kenetlenmesine ilişkin koşullar aşağıda (a), (b) ve (c) ’de verilmiştir (Şekil 7.7):
(a) Kirişin iki ucundaki mesnet üst donatılarının büyük olanının en az 1/4 ’ü tüm kiriş boyunca sürekli olarak devam ettirilecektir. Mesnet üst donatısının geri kalan kısmı, kiriş boyunca karşılanmamış moment bırakılmamak üzere TS 500 ’e göre düzenlenecektir.
(b) Kolona birleşen kirişlerin kolonun diğer yüzünde devam etmediği durumlarda kirişlerdeki alt ve üst donatı, kolonun etriyelerle sarılmış çekirdeğinin karşı taraftaki yüzeyine kadar uzatılıp etriyelerin iç tarafından 90 derece bükülecektir. Bu durumda boyuna donatının kolon içinde kalan yatay kısmı ile 90 derece kıvrılan düşey kısmının toplam uzunluğu, TS 500’de öngörülen düz kenetlenme boyu lb ’den az olmayacaktır. 90 derecelik kancanın yatay kısmı 0.4lb ’den, düşey kısmı ise 12ϕ ’den az olmayacaktır. Perdelerde ve α ölçüsünün düz kenetlenme boyu lb ’den ve 50ϕ ’den daha fazla olan kolonlarda, boyuna donatının kenetlenmesi, 90 derecelik kanca yapılmaksızın düz olarak sağlanabilir.
(c) Her iki taraftan kirişlerin kolonlara birleşmesi durumunda kiriş alt donatıları, açıklığa komşu olan kolon yüzünden itibaren, 50ϕ ’den az olmamak üzere, en az TS 500'de verilen kenetlenme boyu lb kadar uzatılacaktır. Kirişlerdeki yükseklik farkı gibi nedenlerle bu olanağın bulunmadığı durumlarda kenetlenme, yukarıdaki (b) paragrafına göre kirişin kolonun öbür yüzünde devam etmediği durumlar için tanımlanan biçimde yapılacaktır.
7.4.3.2 – Boyuna donatıların eklenmesine ilişkin koşullar aşağıda (a) ve (b) ’de verilmiştir:
(a) 7.4.4. ’te tanımlanan kiriş sarılma bölgeleri, kolon-kiriş birleşim bölgeleri ve açıklık ortasında alt donatı bölgeleri gibi, donatının akma durumuna ulaşma olasılığı bulunan kritik bölgelerde bindirmeli ek yapılmayacaktır. Bu bölgeler dışında bindirmeli eklerin yapılacağı yerlerde, ek boyunca 7.2.8 ’de tanımlanan özel deprem etriyeleri kullanılacaktır. Bu etriyelerin aralıkları kiriş yüksekliğinin 1/4’ünü ve 100 mm’yi aşmayacaktır. Üst montaj donatısının açıklıkta sarılma bölgelerinin dışında kalan eklerinde özel deprem etriyeleri kullanılmasına gerek yoktur.
(b) Manşonlu ekler veya bindirmeli kaynak ekleri, bir kesitte ancak birer donatı atlayarak uygulanacak ve birbirine komşu iki ekin merkezleri arasındaki boyuna mesafe 600 mm’den daha az olmayacaktır.
