Kolon-Kiriş Birleşim Bölgeleri

SİMGELER

As1 = Kolon-kiriş düğüm noktasının bir tarafında, kirişin negatif momentini karşılamak için üste konulan çekme donatısının toplam alanı
As2 = Kolon-kiriş düğüm noktasının As1 'e göre öbür tarafında, kirişin pozitif momentini karşılamak için alta konulan çekme donatısının toplam alanı
bj = Gözönüne alınan deprem doğrultusunda, birleşim bölgesine saplanan kirişin kolonla aynı genişlikte olması veya kolonun her iki yanından da taşması durumunda kolon genişliği, aksi durumda kirişin düşey orta ekseninden itibaren kolon kenarlarına olan mesafelerden küçük olanının iki katı (kiriş genişliği ile birleşimin yüksekliğinin toplamını aşamaz)
bw = Kirişin gövde genişliği
fck = Betonun karakteristik silindir basınç dayanımı
fyk = Boyuna donatının karakteristik akma dayanımı
h = Kolonun gözönüne alınan deprem doğrultusundaki enkesit boyutu
Ve = Kolon, kiriş, birleşim bölgesi ve perdede enine donatı hesabında esas alınan kesme kuvveti
Vkol = Düğüm noktasının üstünde ve altında Bölüm 4 ’e göre hesaplanan kolon kesme kuvvetlerinin küçük olanı
ϕ = Donatı çapı


7.5. SÜNEKLİK DÜZEYİ YÜKSEK ÇERÇEVE SİSTEMLERİNDE KOLON BİRLEŞİM BÖLGELERİ

7.5.1. Kuşatılmış ve Kuşatılmamış Birleşimler

Süneklik düzeyi yüksek kolon ve kirişlerin oluşturduğu çerçeve sistemlerinde kolon-kiriş birleşimleri, aşağıda (a) ve (b) ’de tanımlandığı üzere, iki sınıfa ayrılacaktır.

(a) Kirişlerin kolona dört taraftan birleşmesi ve her bir kirişin genişliğinin birleştiği kolon genişliğinin 3/4 ’ünden daha az olmaması durumunda, kolon-kiriş birleşimi kuşatılmış birleşim olarak tanımlanacaktır.

(b) Yukarıda (a) ’daki koşulları sağlamayan tüm birleşimler, kuşatılmamış birleşim olarak tanımlanacaktır.

7.5.2. Kolon-Kiriş Birleşim Bölgelerinin Kesme Güvenliği

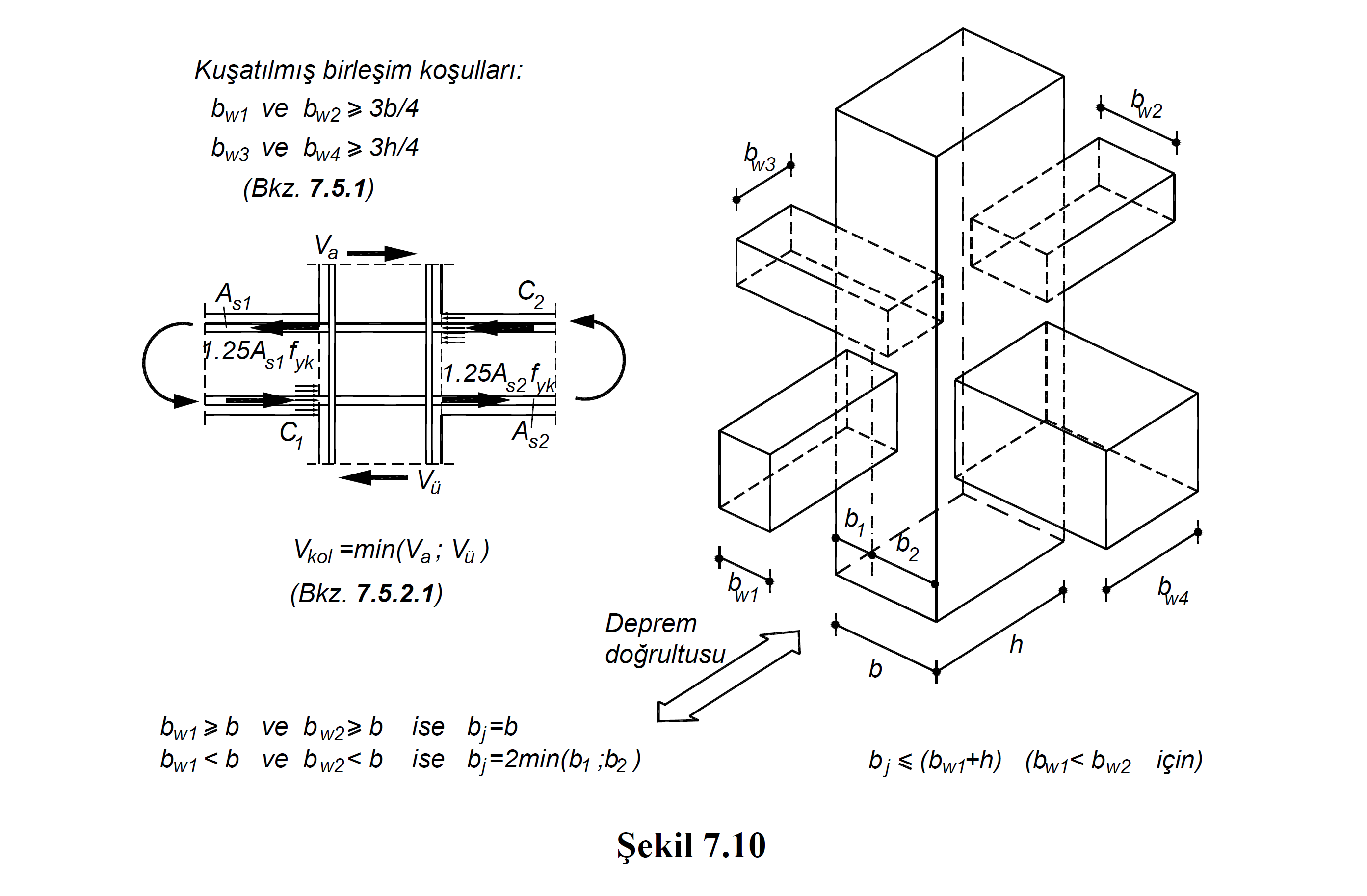

7.5.2.1 – Gözönüne alınan deprem doğrultusunda kolon-kiriş birleşim bölgelerindeki kesme kuvveti, Denk (7.11) ile hesaplanacaktır (Şekil 7.10).

Kirişin kolona sadece bir taraftan saplandığı ve öbür tarafta devam etmediği durumlar için As2 = 0 alınacaktır.

7.5.2.2 – Herhangi bir birleşim bölgesinde Denk.(7.11) ile hesaplanan kesme kuvveti, gözönüne alınan deprem doğrultusunda hiçbir zaman Denk. (7.12) ve Denk. (7.13) ’de verilen sınırları aşmayacaktır (Şekil 7.10). Bu sınırların aşılması durumunda, kolon ve/veya kiriş kesit boyutları büyültülerek deprem hesabı tekrarlanacaktır.

(a) Kuşatılmış birleşimlerde:

(b) Kuşatılmamış birleşimlerde:

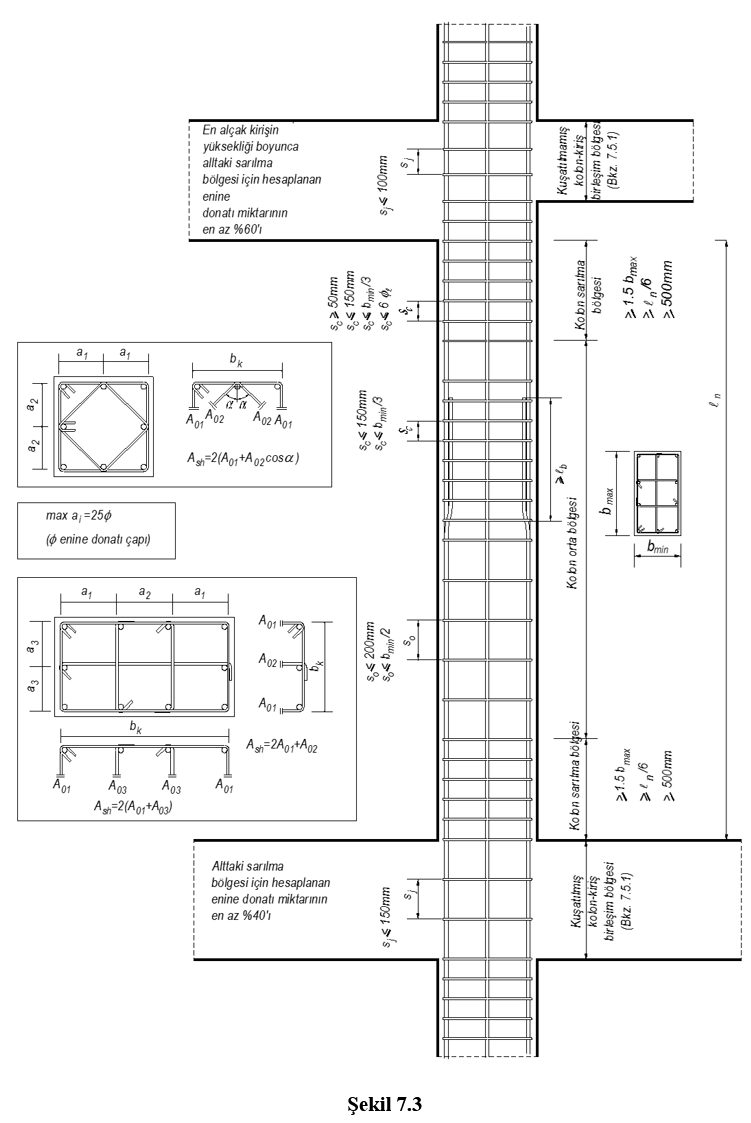

7.5.2.3 – Kolon-kiriş birleşim bölgesindeki minimum enine donatı koşulları aşağıda (a) ve (b) ’de verilmiştir (Şekil 7.3):

(a) Kuşatılmış birleşimlerde, alttaki kolonun sarılma bölgesi için hesaplanan enine donatı miktarının en az %40 ’ı, birleşim bölgesi boyunca kullanılacaktır. Ancak, enine donatının çapı 8 mm’den küçük olmayacak ve aralığı 150 mm’yi aşmayacaktır.

(b) Kuşatılmamış birleşimlerde, alttaki kolonun sarılma bölgesi için hesaplanan enine donatı miktarının en az %60’ı, birleşim bölgesi boyunca kullanılacaktır. Ancak bu durumda, enine donatının çapı 8 mm’den küçük alınmayacak ve aralığı 100 mm’yi aşmayacaktır.
