Kiriş için kolon gibi donatı tasarım kuralları sağlanmamıştır.
Bu mesaj rapor başında eleman adı ve katı verilerek oluşturulmaktadır
Örneğin, K101 1.kat Eksenel kuvvet etkisindeki kiriş için kolon gibi donatı tasarım kuralları sağlanmamıştır.
TBDY 2018 7.4.1.2 maddesinde, kiriş olarak boyutlandırılıp donatılacak taşıyıcı sistem elemanlarında, tasarım eksenel basınç kuvvetinin Nd ≤ 0.10 Acfck koşulunu sağlaması zorunludur. Aksi durumda, bu elemanlar 7.3’e göre kolon olarak boyutlandırılıp donatılacaktır, koşulu bulunmaktadır.
Hata mesajı verilen kirişlerde N > 0.10 Acfck koşulu oluşmuştur. Kirişin kolon olarak donatılandırılması için aşağıdaki koşulların sağlanması gerekir.
Boyuna donatı çapı Ø14’den büyük olmalıdır.
Komşu kirişlerle donatı sürekliliği sağlanmalıdır.
Kirişlerde ilave donatılar tanımlı ise kaldırılmalıdır.
Kirişteki boyuna donatı oranı %1’den büyük olmalıdır.
İki donatı arasındaki mesafe kiriş etriye çapının 25 katından az olmalıdır.
Kapasite oranı sağlanmalıdır.
Bu koşullardan biri sağlanmadığı durumda bu mesajı verilir.
Çözüm:
Yukarıda verilen kolon tasarım donatı koşulların hepsini sağlayınız.

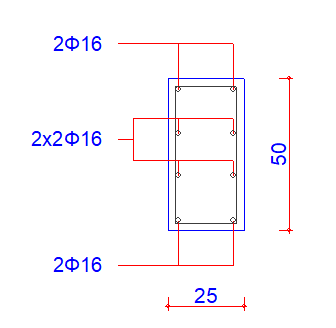

Kirişlerin boyuna donatıları ve eklenen gövde donatıların çapını Ø14 veya daha büyük çap değeri olarak ayarlayın.
Nd ≤ 0.10 Acfck koşulunu sağlayacak şekilde kiriş boyutunu yeterince arttırıp, tekrar analiz yapınız.
İki donatı arasındaki mesafe kiriş etriye çapının 25 katından daha az olmalıdır koşulu yetersiz ise kirişlere gövde donatısı eklenebilir.
Donatı Sürekliliği 'nin yetersiz geldiği durumlarda kirişlerdeki ilave donatıları kaldırınız.
Donatı oranının %1 'den küçük olduğu durumlarda kiriş alt, üst ve gövde donatılarının çapı ve sayısı artırılabilir.
Simgeler
Ac = Kirişin enkesit alanı
fck = Betonun karakteristik silindir basınç dayanımı
Nd = Yük katsayıları ile çarpılmış düşey yükler ve deprem yüklerinin ortak etkisi altında hesaplanan eksenel kuvvet
