Kiriş Nmax aşıyor
TBDY 2018 7.4.1.2 maddesinde, kiriş olarak boyutlandırılıp donatılacak taşıyıcı sistem elemanlarında, tasarım eksenel basınç kuvvetinin Nd ≤ 0.10Acfck koşulunu sağlaması zorunludur. Aksi durumda, bu elemanlar 7.3’e göre kolon olarak boyutlandırılıp donatılacaktır, koşulu bulunmaktadır.
ideCAD v11 kirişlerde Nd > 0.10Acfck olması durumunda kolon gibi tasarlanmasına olanak sunmaktadır. Hata mesajı verilen durumda Nd > 0.10Acfck koşulu oluşmuş ve kolon gibi tasarım yapılmamıştır.
Nd > 0.10Acfck olması durumunda;

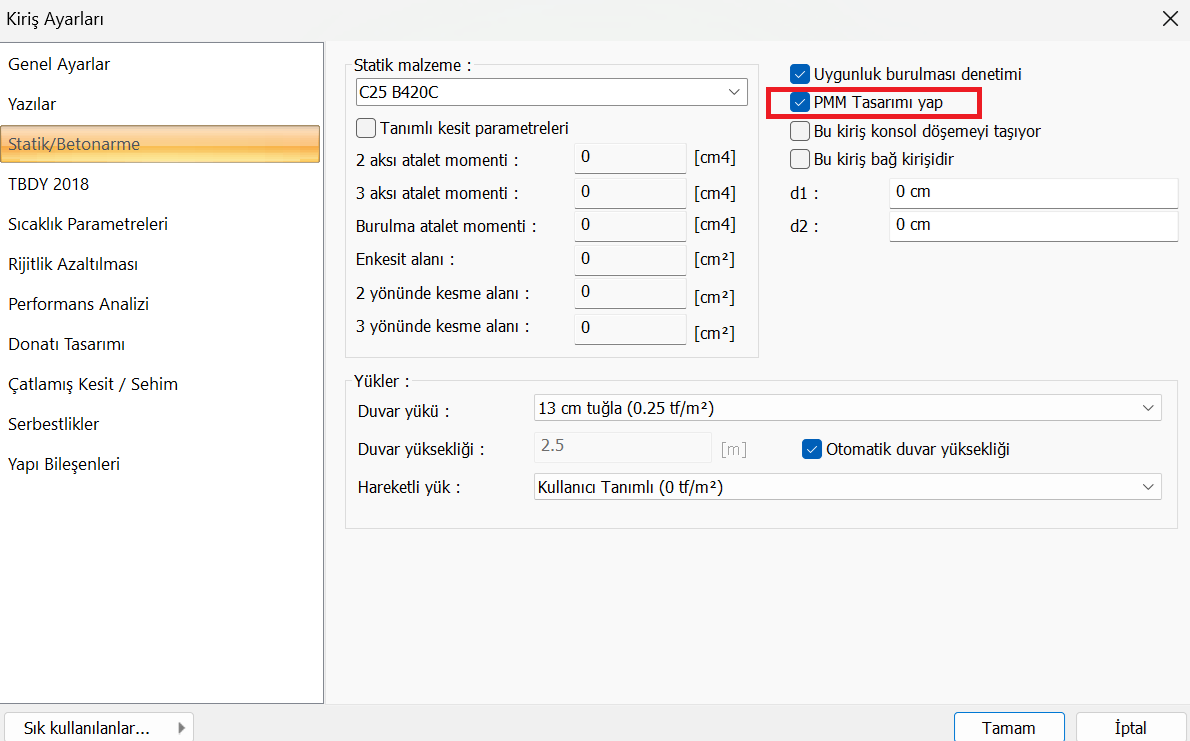

Kiriş Ayarları penceresinden “PMM Tasarımı Yap” seçeneğinin aktif hale getirilmesi gerekir. Bu seçenek kirişlerde eksenel kuvvet ve iki eksenli eğilme etkisi altında tasarım yapılmasına olanak sağlar.
Kiriş Betonarme Tasarım penceresinde (n) bilgisi verildiğinde kirişlerde Nd > 0.10Acfck durumu oluşmuş ancak kolon olarak boyutlandırılıp donatı koşulları sağlanmış anlamına gelir.

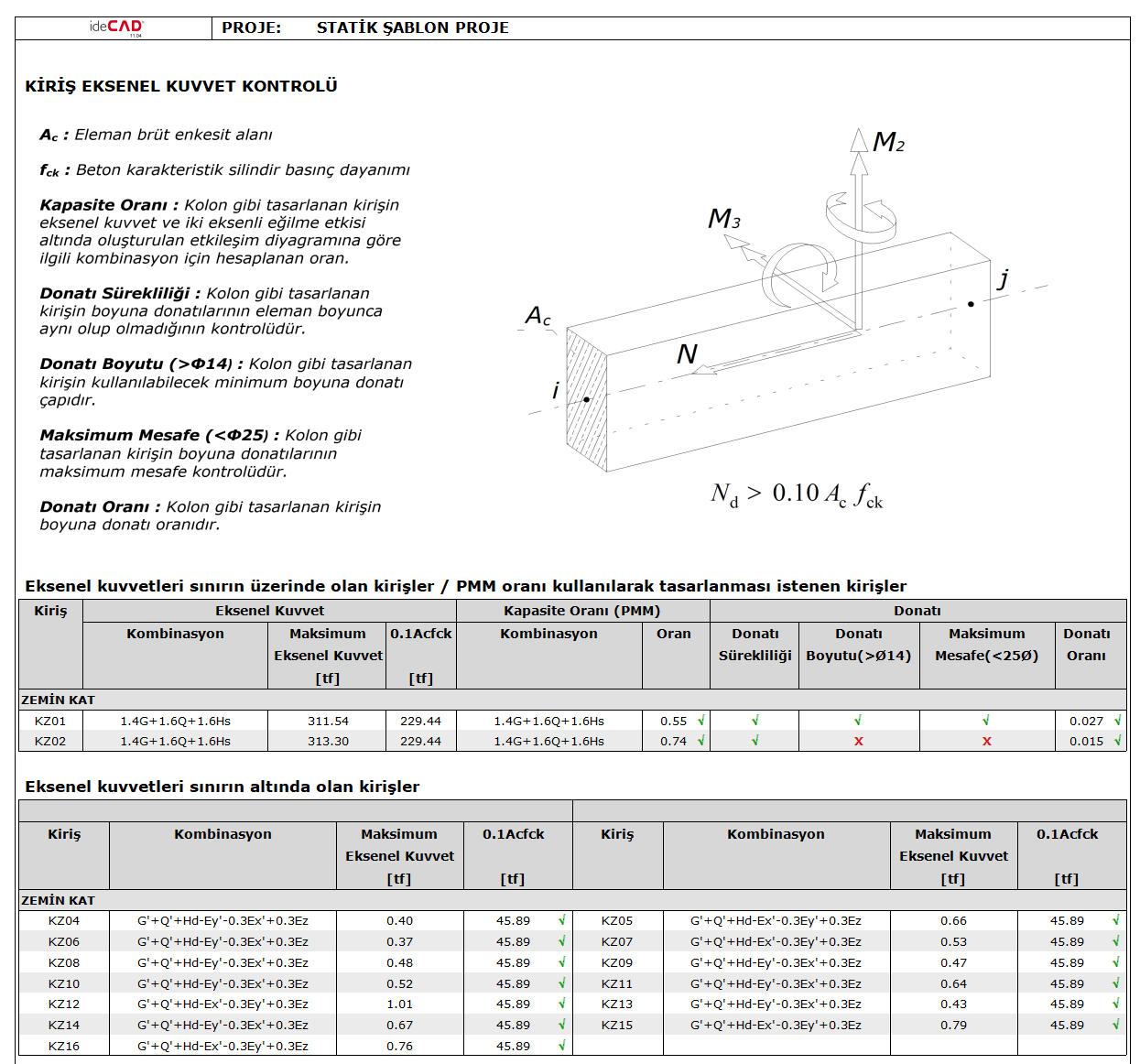

Nd > 0.10Acfck olan kirişler “Kiriş Ekseel Kuvvet Kontrolü” raporunda belirtilir. Bu raporda kolon gibi tasarlanan kirişlerin isimleri, kapasite oranları ve donatı koşulları belirtilir.
“Kiriş Nmax Aşıyor” Uyarısı
Bu mesaj v10.94 için rapor başında eleman adı ve katı verilerek oluşturulmaktadır
Örneğin, K101 1.kat Kiriş Nmax Aşıyor
TBDY 2018 7.4.1.2 maddesinde, kiriş olarak boyutlandırılıp donatılacak taşıyıcı sistem elemanlarında, tasarım eksenel basınç kuvvetinin Nd ≤0.10Acfck koşulunu sağlaması zorunludur. Aksi durumda, bu elemanlar 7.3’e göre kolon olarak boyutlandırılıp donatılacaktır, koşulu bulunmaktadır.
ideCAD v10.94 kirişlerde N > 0.10 Acfck olarak tasarlanmasına izin vermemektedir. Bu nedenle bu hata mesajı verilmektedir. Detay bilgiler Kiriş Raporu alt başlığında verilmektedir.
Çözüm
Adı ve katı verilen kirişin kesitini büyütünüz
Beton sınıfı attırınız
İşlemlerden sonra analizi tekrarlayınız.
Simgeler
Ac = Kirişin enkesit alanı
fck = Betonun karakteristik silindir basınç dayanımı
Nd = Yük katsayıları ile çarpılmış düşey yükler ve deprem yüklerinin ortak etkisi altında hesaplanan eksenel kuvvet
