Farklı desenler tanımlı tarama komutuyla tanımlanır. ideCAD’de çok sayıda hazır tarama tipi vardır. Yeni tarama tipleri de eklenir.
Tanımlı Tarama Komutunun Yeri

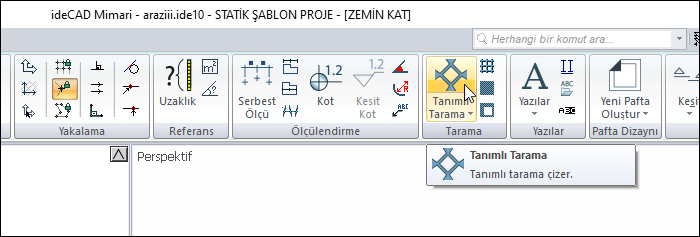

Mimari Programda
Ribbon menü Çizimler sekmesi Tarama başlığı altından ulaşabilirsiniz.

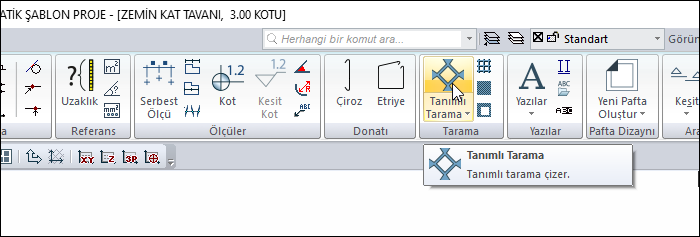

Statik Programda
Ribbon menü Çizimler sekmesi Tarama başlığı altından ulaşabilirsiniz.
Tarama Toolbarı
|
İkonlar |
|---|
|
Parametrik tarama
Parametrik tarama çizmek için tıklanır. |
|
Tanımlı tarama
Tanımlı tarama çizmek için tıklanır. |
|
Bitmap tarama
Bitmap tarama çizmek için tıklanır. |
|
Tarama boşluğu
Tarama objesinde boşluk açmak için kullanılır. |
|
Kullanıcı tanımlı tarama oluştur
Çizilen ilkel objelerden tarama stili oluşturur. |
|
Tarama referans noktası tanımla
Tarama referans noktasını değiştirir. |
|
Nokta ekle
Tarama için yeni bir nokta ekler. |
|
Nokta sil
Taramada mevcut bir noktayı siler. |
|
Otomatik tarama
Kapalı alana taramayı kenarlarını dolaşmadan otomatik oluşturur. |
|
Tarama boşluğu bul
Otomatik tarama modundayken iç içe kapalı iki alandan dıştaki alana tarama oluştururken, içteki alanı boşluk olarak bırakır. |
|
Kenarlarda çizgi çiz
Tarama kenarlarında çizgi çizer. |
|
Ayarlar
Tarama ayarları diyaloğu açılır. |
İşlem Adımları
Tarama oluşturmak için;
-
Ribbon menüde Tanımlı Tarama ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile tıklayarak kapalı bir poligon oluşturun.
-
Poligonu kapattığınızda tarama oluşacaktır.
|
İşlem adımı |
|---|
|

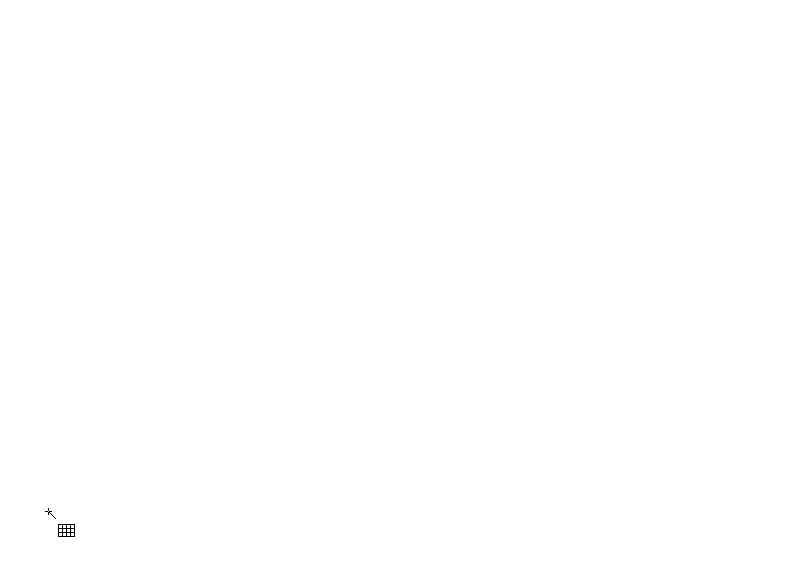

Tarama için oluşturulmak istenen kapalı poligonun ilk noktasının belirlenmesi
|
|

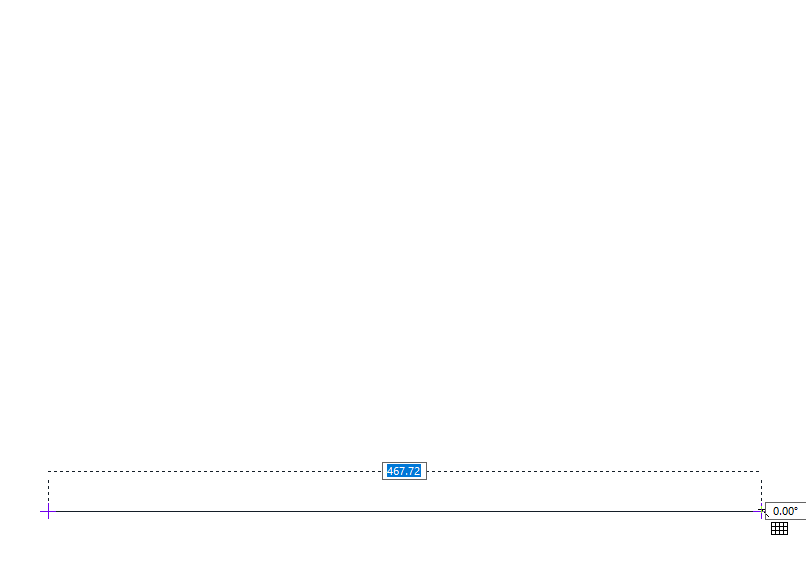

Kapalı poligonun ikinci noktasının belirlenmesi
|
|

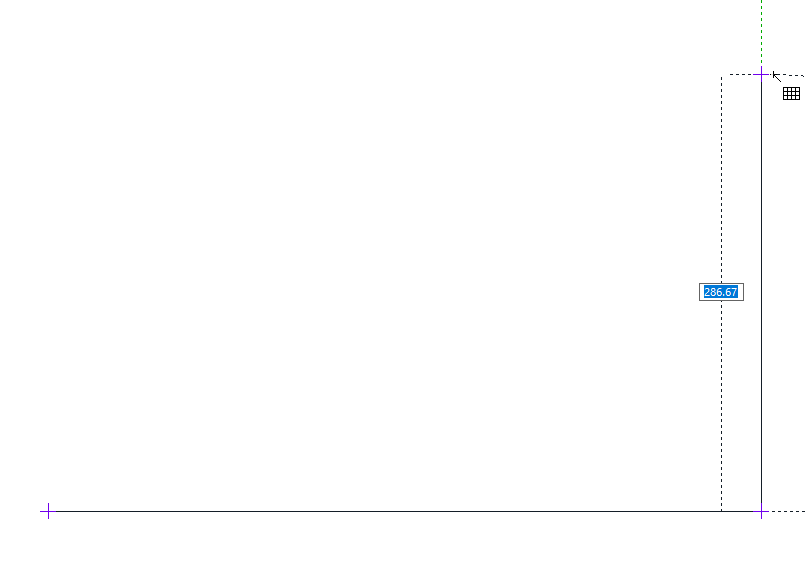

Kapalı poligonun üçüncü noktasının belirlenmesi
|
|

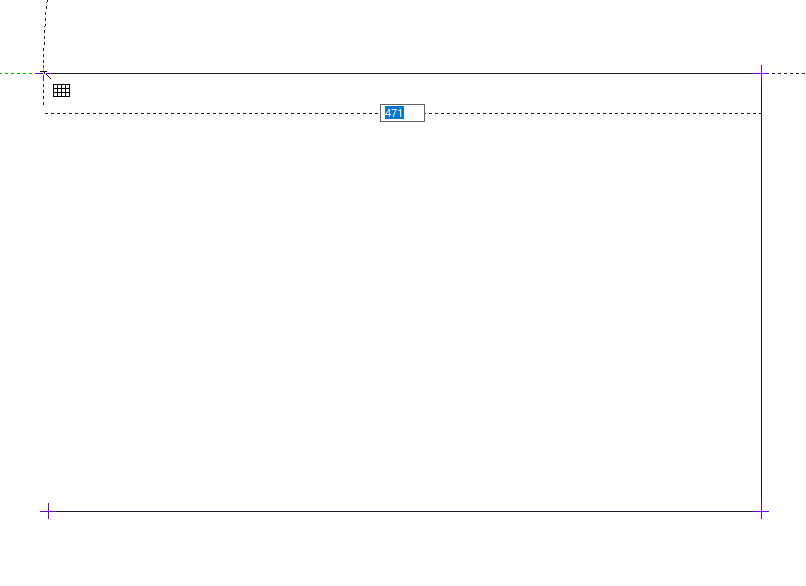

Kapalı poligonun dördüncü noktasının belirlenmesi
|
|

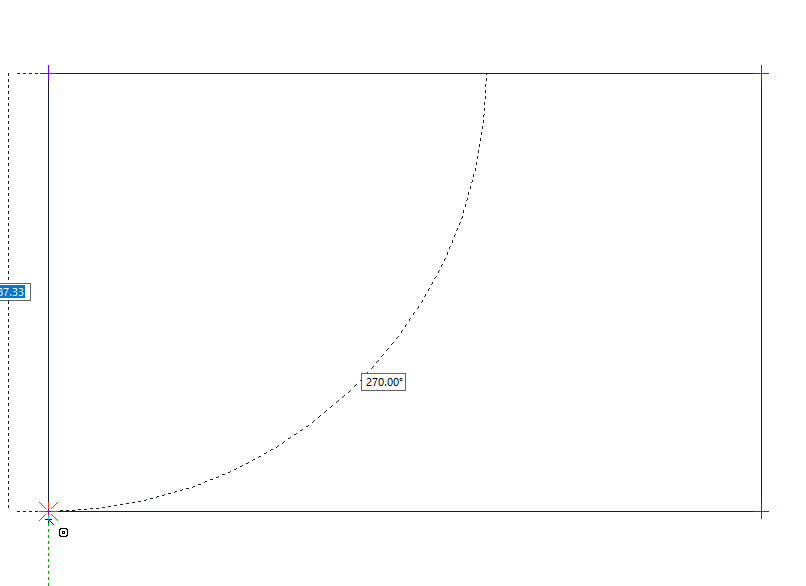

Kapalı poligonun son noktasının belirlenmesi
|
|

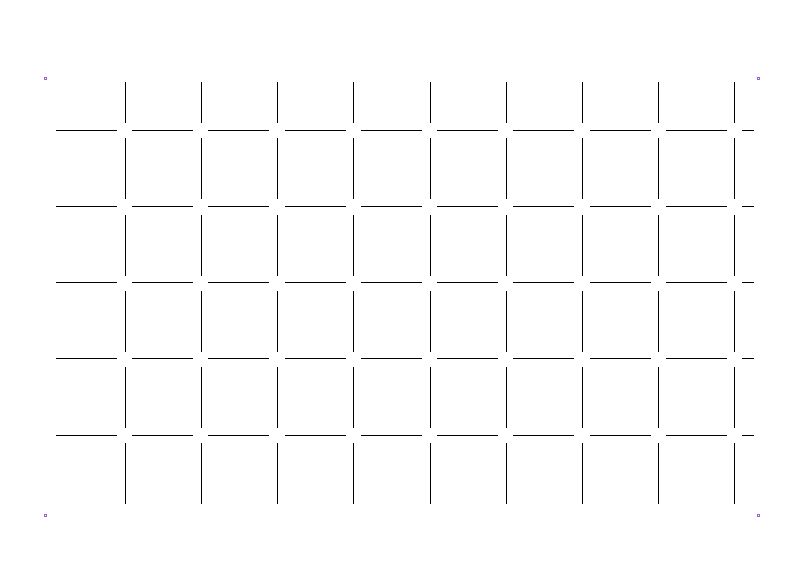

Tanımlı taramanın oluşması
|
Tanımlı Tarama Ayarları Diyaloğunun Yeri
Tanımlı Tarama Komutu Ayarları
Tanımlı Tarama komutu çalıştırıldıktan sonra ekrana gelen Tarama yardımcı toolbarında Ayarlar ikonuna tıklayarak ulaşabilirsiniz. Yaptığınız ayarlar çizeceğiniz taramalar için geçerli olacaktır.
Tanımlı Tarama Objesi Ayarları

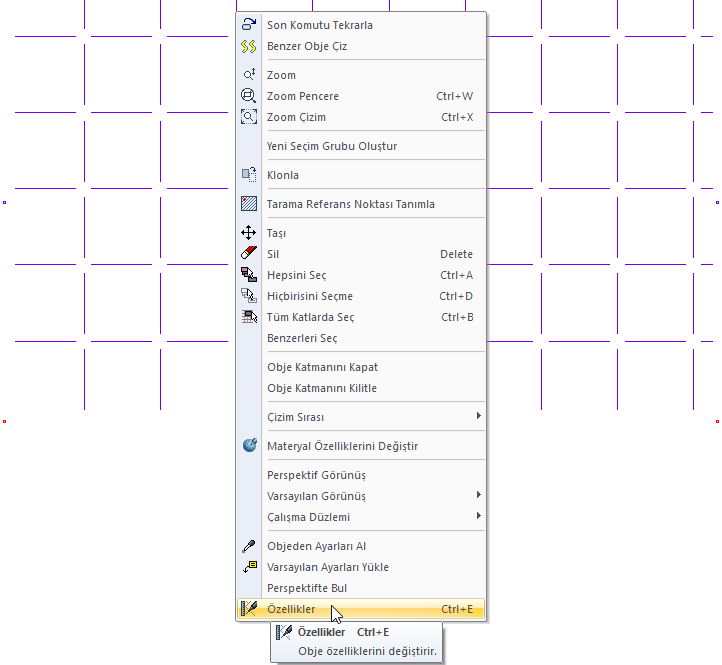

Ayarlarına girmek istediğiniz taramayı seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın. Yaptığınız ayarlar seçtiğiniz taramaya uygulanacaktır.

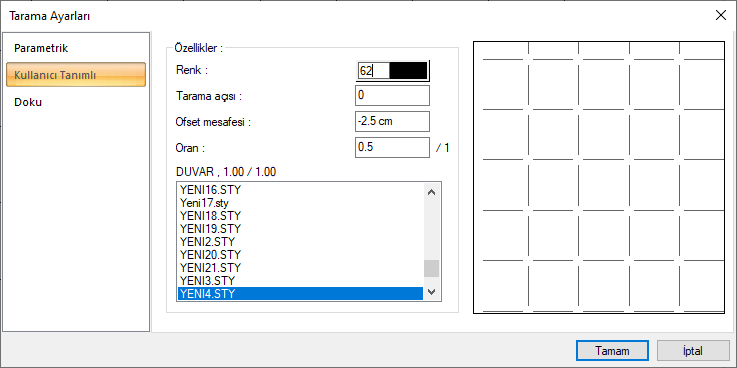

Tanımlı Tarama Ayarları
|
Özellikler |
|---|
|
Renk
Tarama rengini belirler. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Tarama açısı
Taramanın açısı girilir. Taramalar girilen eğimde çizilirler. |
|
Ofset mesafesi
Ofset mesafesi taramayı tarifli sınırlar dışına taşırmak ya da tanımlı sınırlardan içeriye çekmek için kullanılır. |
|
Oran
Tanımlı taramanın boyutunu ayarlamak için kullanılır. 1 girilirse tarama özgün boyutlarında çizilir. 1’den küçük değerler tarama boyutunu küçültür, 1’den büyük değerler ise büyütür. |
|
Tarama önizlemesi
Taramanın önizlemesi ekranda yer alır. Diyalogda yapılan ayarlar eşzamanlı önizleme ekranına yansır. |
