Parametrik Tarama, aralıklı çizgilerin kesiştirildiği tarama tipidir. Çizgiler arası mesafe, açı ve tarama global açısı ayarlanır.
Parametrik Tarama Komutunun Yeri
Mimari Programda

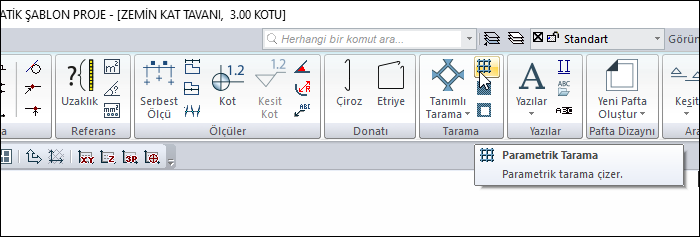

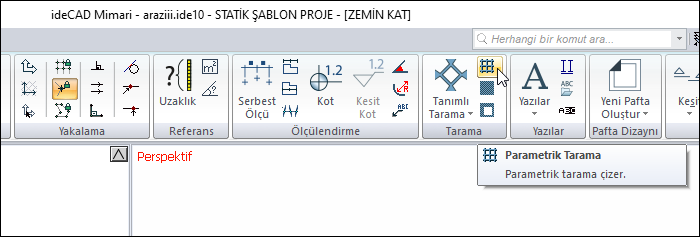

Ribbon menü Çizimler sekmesi Tarama başlığı altından ulaşabilirsiniz.
Statik Programda
Ribbon menü Çizimler sekmesi Tarama başlığı altından ulaşabilirsiniz.
Tarama Toolbarı
|
İkonlar |
|---|
|
Parametrik tarama
Parametrik tarama çizmek için tıklanır. |
|
Tanımlı tarama
Tanımlı tarama çizmek için tıklanır. |
|
Bitmap tarama
Bitmap tarama çizmek için tıklanır. |
|
Tarama boşluğu
Tarama objesinde boşluk açmak için kullanılır. |
|
Kullanıcı tanımlı tarama oluştur
Çizilen ilkel objelerden tarama stili oluşturur. |
|
Tarama referans noktası tanımla
Tarama referans noktasını değiştirir. |
|
Nokta ekle
Tarama için yeni bir nokta ekler. |
|
Nokta sil
Taramada mevcut bir noktayı siler. |
|
Otomatik tarama
Kapalı alana taramayı kenarlarını dolaşmadan otomatik oluşturur. |
|
Tarama boşluğu bul
Otomatik tarama modundayken iç içe kapalı iki alandan dıştaki alana tarama oluştururken, içteki alanı boşluk olarak bırakır. |
|
Kenarlarda çizgi çiz
Tarama kenarlarında çizgi çizer. |
|
Ayarlar
Tarama ayarları diyaloğu açılır. |
İşlem Adımları
Tarama oluşturmak için;
-
Ribbon menüde Parametrik Tarama ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile tıklayarak kapalı bir poligon oluşturun.
-
Poligonu kapattığınızda tarama oluşacaktır.
|
İşlem adımı |
|---|
|

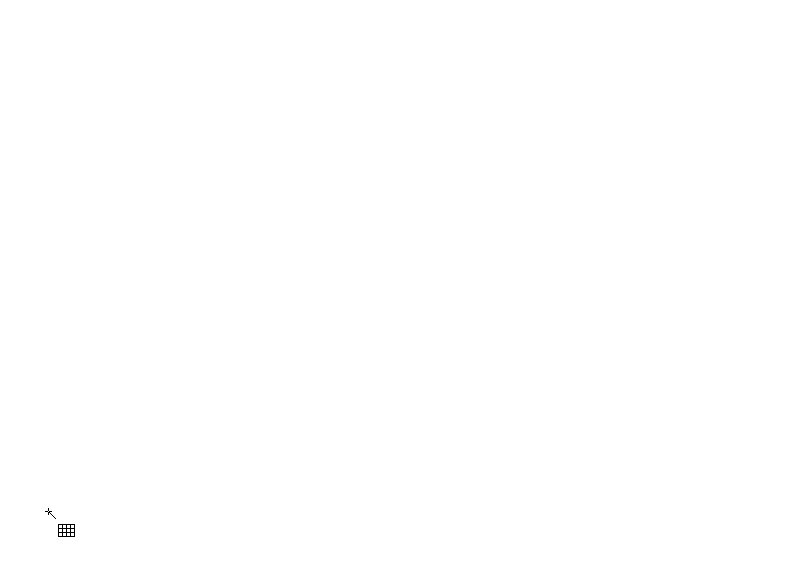

Tarama için oluşturulmak istenen kapalı poligonun ilk noktasının belirlenmesi
|
|

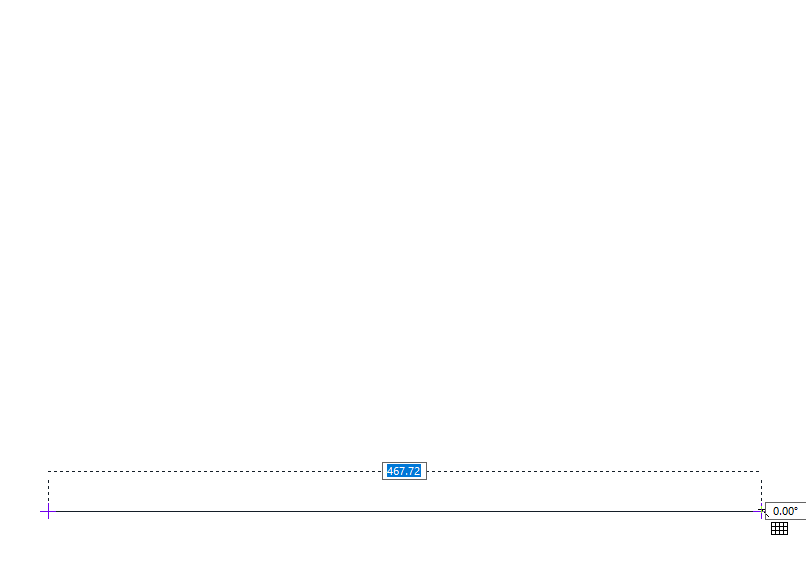

Kapalı poligonun ikinci noktasının belirlenmesi
|
|

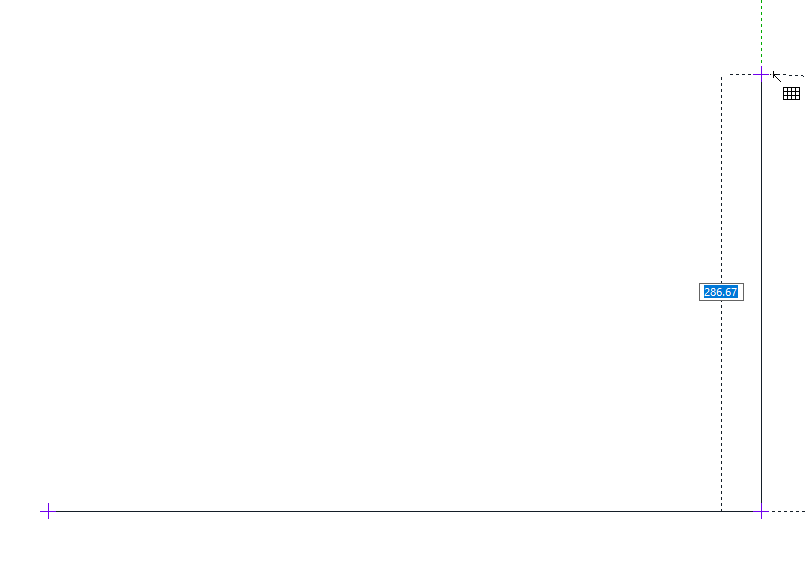

Kapalı poligonun üçüncü noktasının belirlenmesi
|
|
Kapalı poligonun dördüncü noktasının belirlenmesi
|
|

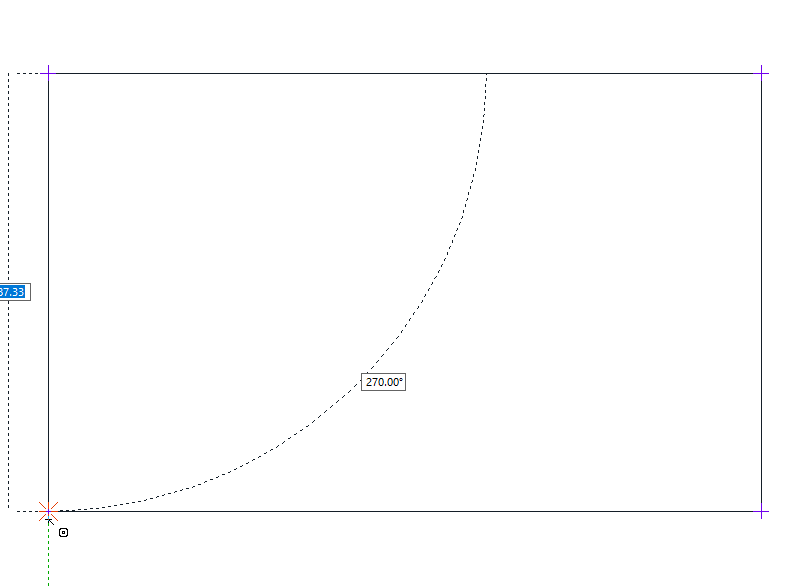

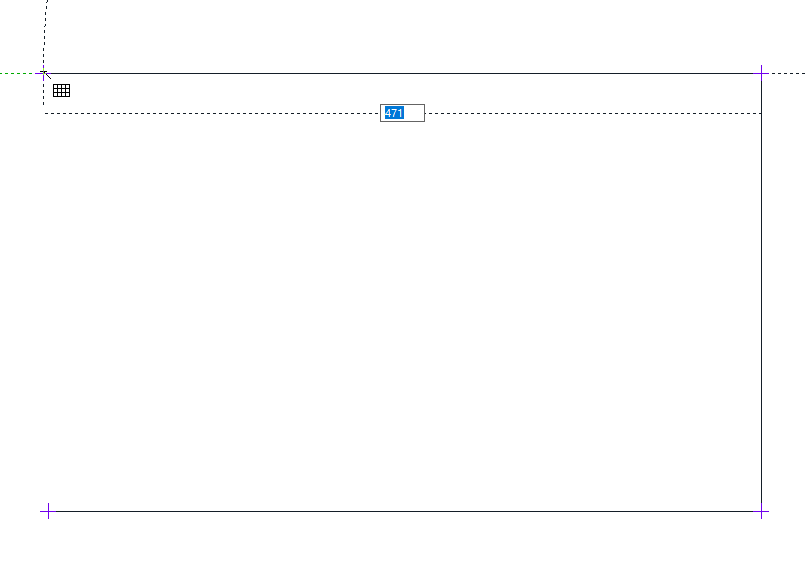

Kapalı poligonun son noktasının belirlenmesi
|
|

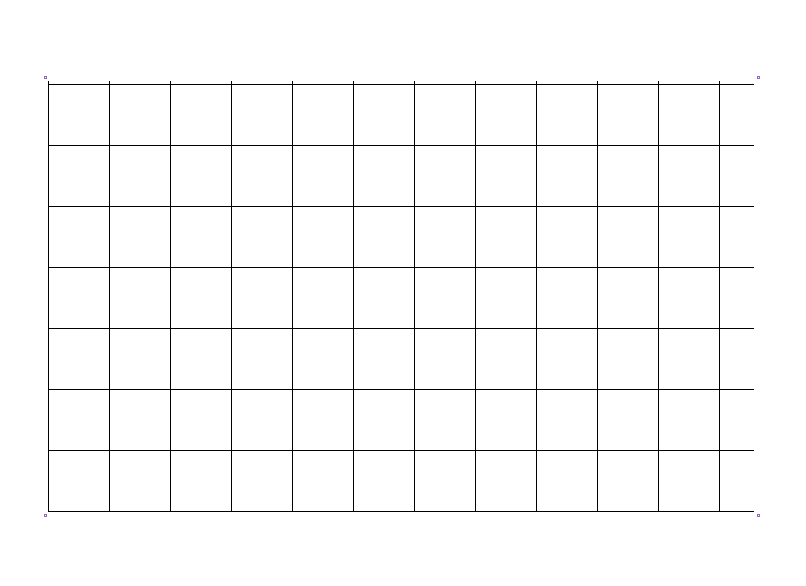

Parametrik taramanın oluşması
|
Parametrik Tarama Ayarları Diyaloğunun Yeri
Parametrik Tarama Komutu Ayarları
Parametrik Tarama komutu çalıştırıldıktan sonra ekrana gelen Tarama yardımcı toolbarında Ayarlar ikonuna tıklayarak ulaşabilirsiniz. Yaptığınız ayarlar çizeceğiniz taramalar için geçerli olacaktır.
Parametrik Tarama Objesi Ayarları

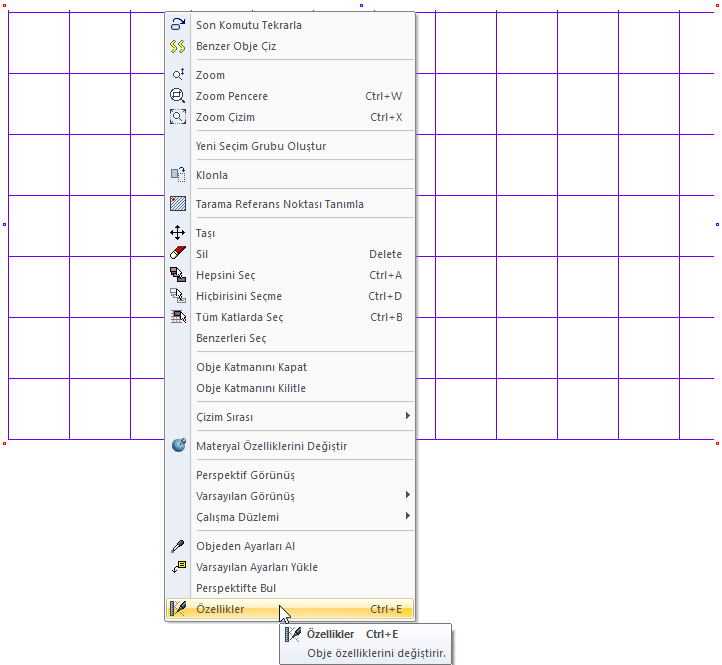

Ayarlarına girmek istediğiniz taramayı seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın. Yaptığınız ayarlar seçtiğiniz taramaya uygulanacaktır.

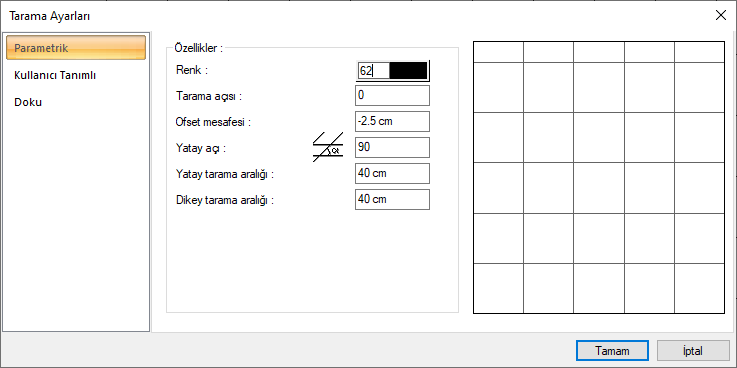

Parametrik Tarama Ayarları
|
Özellikler |
|---|
|
Renk
Tarama rengini belirler. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Tarama açısı
Taramanın açısı girilir. Taramalar girilen eğimde çizilirler. |
|
Ofset mesafesi
Ofset mesafesi taramayı tarifli sınırlar dışına taşırmak ya da tanımlı sınırlardan içeriye çekmek için kullanılır. |
|
Yatay açı
Yatay çizgiler buraya girilen açı değerine göre çizilirler. Açı 90o derece olduğu zaman, yatay ve düşey çizgiler birbirleri ile dik kesiştirilerek parametrik tarama oluşturulur. |
|
Yatay tarama aralığı
Yatay tarama çizgileri arasındaki mesafe. Bu çizgiler her zaman yatay olarak çizilir. Açıları tarama açısı değiştirilirse değişir. |
|
Dikey tarama aralığı
Dikey tarama çizgileri arasındaki mesafe. Bu çizgilerin yatay tarama çizgileri ile arasındaki açı bu bölümdeki açı parametresi ile belirlenir. |
|
Tarama önizlemesi
Taramanın önizlemesi ekranda yer alır. Diyalogda yapılan ayarlar eşzamanlı önizleme ekranına yansır. |
