Bitmap tarama komutuyla görünüşte ya da planda boyama yapılır. Tarama ve arka plan renkleri değiştirilerek birçok renk tonu elde edilir.
Bitmap Tarama Komutunun Yeri
Mimari Programda

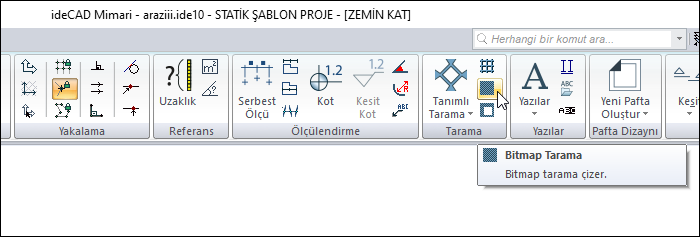

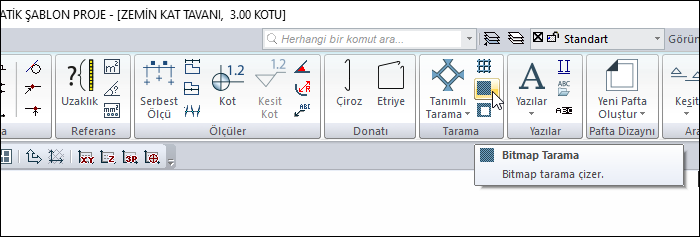

Ribbon menü Çizimler sekmesi Tarama başlığı altından ulaşabilirsiniz.
Statik Programda
Ribbon menü Çizimler sekmesi Tarama başlığı altından ulaşabilirsiniz.
Tarama Toolbarı
|
İkonlar |
|---|
|
Parametrik tarama
Parametrik tarama çizmek için tıklanır. |
|
Tanımlı tarama
Tanımlı tarama çizmek için tıklanır. |
|
Bitmap tarama
Bitmap tarama çizmek için tıklanır. |
|
Tarama boşluğu
Tarama objesinde boşluk açmak için kullanılır. |
|
Kullanıcı tanımlı tarama oluştur
Çizilen ilkel objelerden tarama stili oluşturur. |
|
Tarama referans noktası tanımla
Tarama referans noktasını değiştirir. |
|
Nokta ekle
Tarama için yeni bir nokta ekler. |
|
Nokta sil
Taramada mevcut bir noktayı siler. |
|
Otomatik tarama
Kapalı alana taramayı kenarlarını dolaşmadan otomatik oluşturur. |
|
Tarama boşluğu bul
Otomatik tarama modundayken iç içe kapalı iki alandan dıştaki alana tarama oluştururken, içteki alanı boşluk olarak bırakır. |
|
Kenarlarda çizgi çiz
Tarama kenarlarında çizgi çizer. |
|
Ayarlar
Tarama ayarları diyaloğu açılır. |
İşlem Adımları
Tarama oluşturmak için;
-
Ribbon menüde Bitmap Tarama ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile tıklayarak kapalı bir poligon oluşturun.
-
Poligonu kapattığınızda tarama oluşacaktır.
|
İşlem adımı |
|---|
|

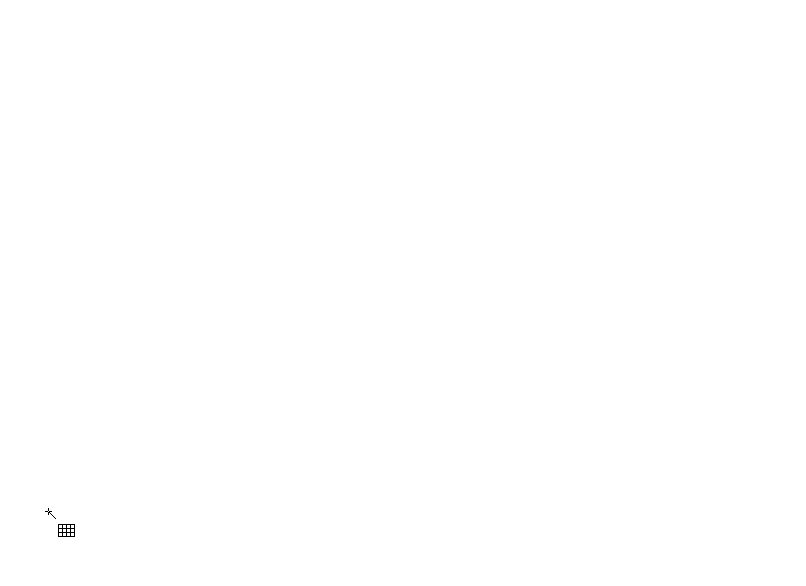

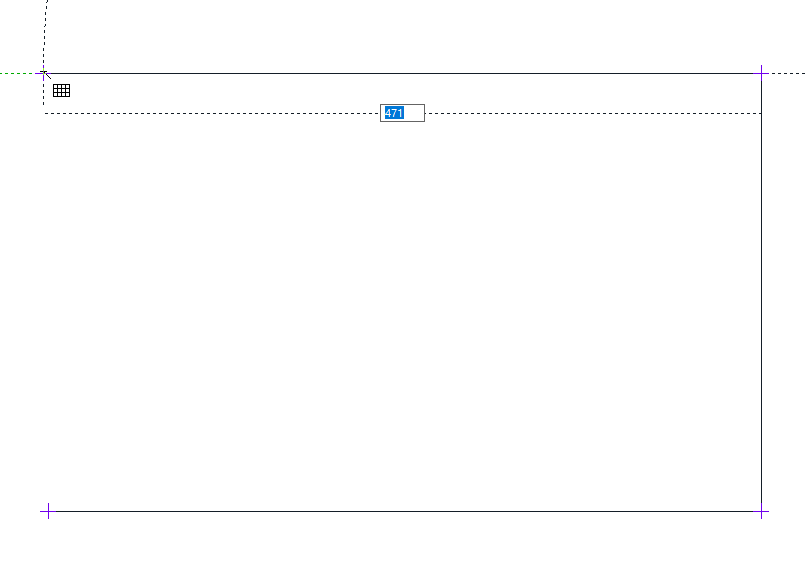

Tarama için oluşturulmak istenen kapalı poligonun ilk noktasının belirlenmesi
|
|

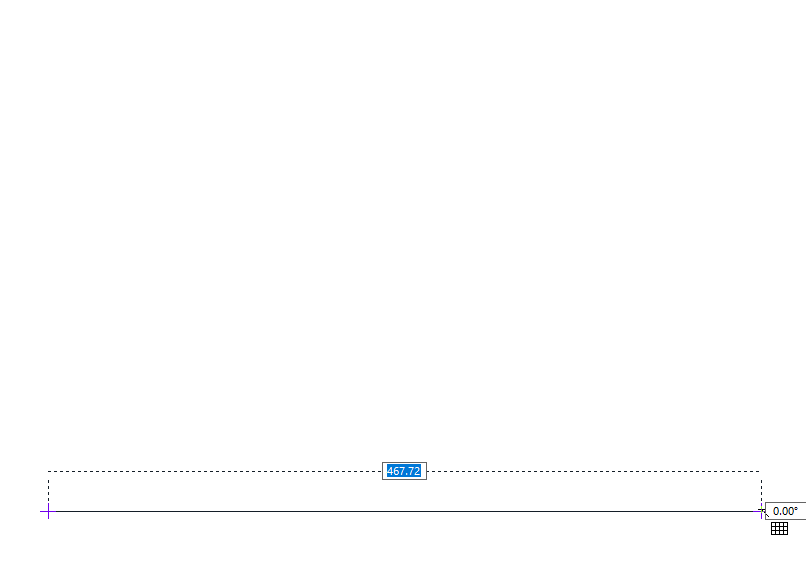

Kapalı poligonun ikinci noktasının belirlenmesi
|
|

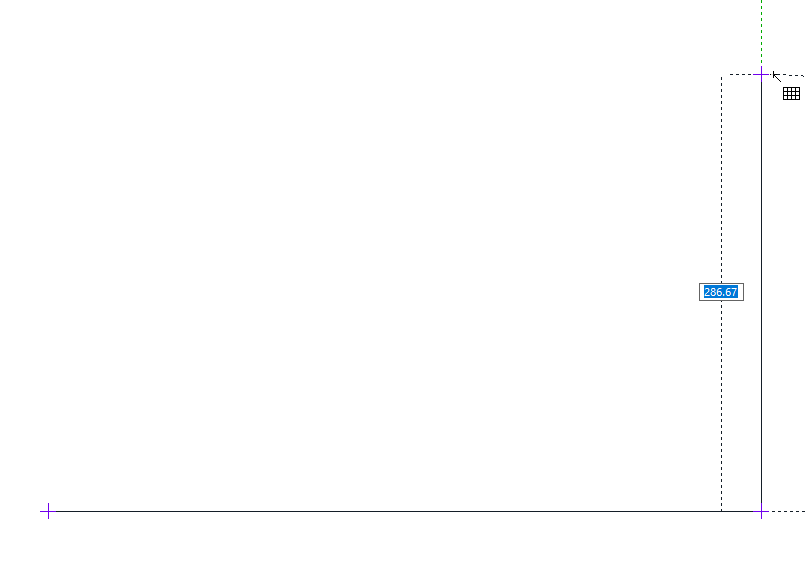

Kapalı poligonun üçüncü noktasının belirlenmesi
|
|
Kapalı poligonun dördüncü noktasının belirlenmesi
|
|

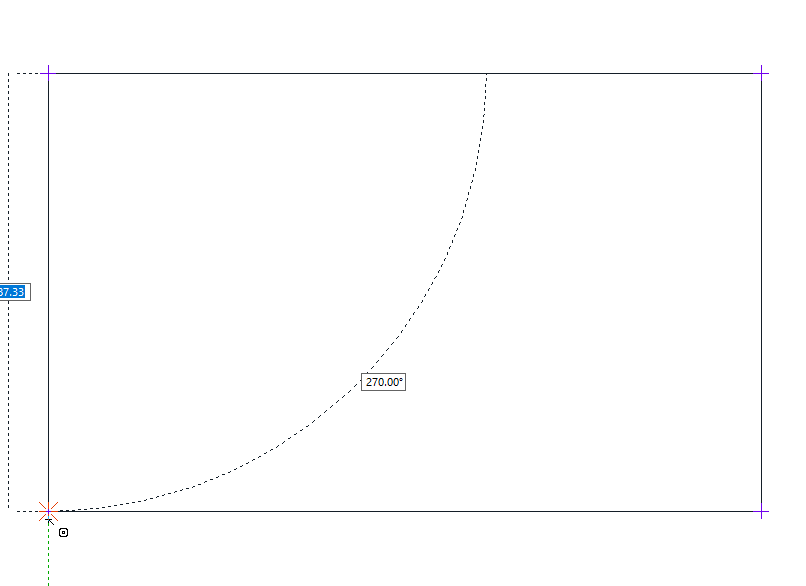

Kapalı poligonun son noktasının belirlenmesi
|
|

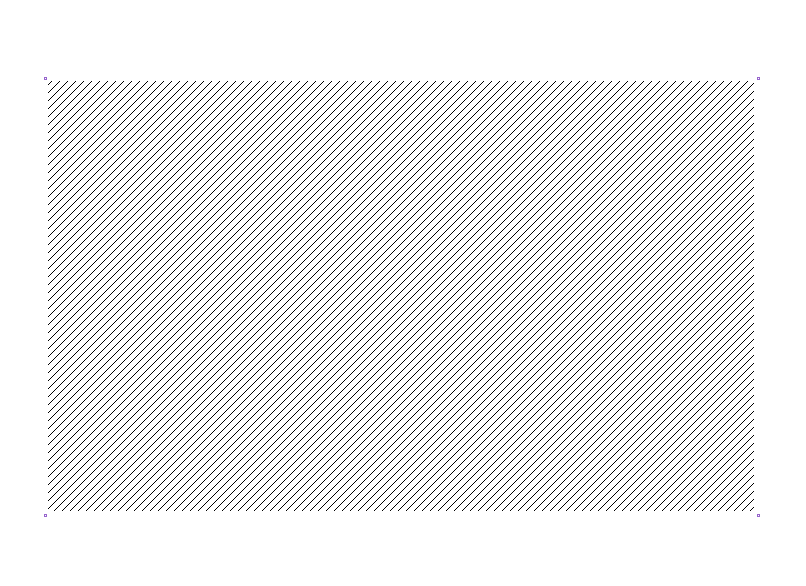

Bitmap taramanın oluşması
|
Bitmap Tarama Ayarları Diyaloğunun Yeri
Tanımlı Tarama Komutu Ayarları
Bitmap Tarama komutu çalıştırıldıktan sonra ekrana gelen Tarama yardımcı toolbarında Ayarlar ikonuna tıklayarak ulaşabilirsiniz. Yaptığınız ayarlar çizeceğiniz taramalar için geçerli olacaktır.
Tanımlı Tarama Objesi Ayarları

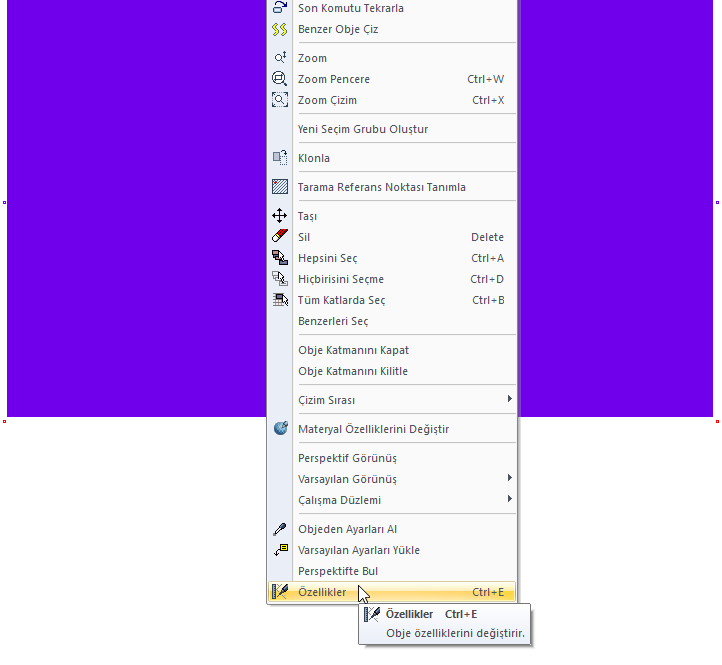

Ayarlarına girmek istediğiniz taramayı seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın. Yaptığınız ayarlar seçtiğiniz taramaya uygulanacaktır.

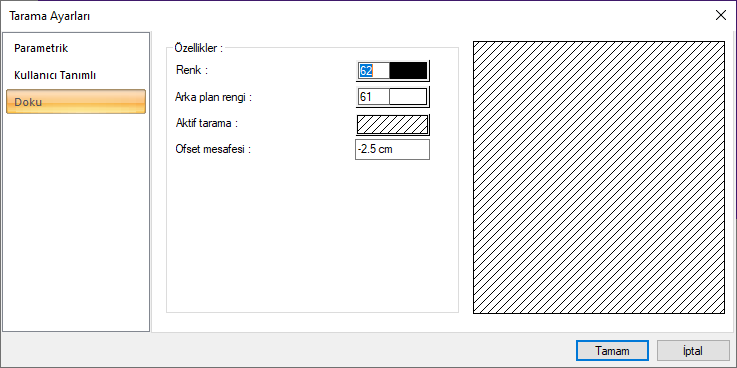

Bitmap Tarama Ayarları
|
Özellikler |
|---|
|
Renk
Tarama rengini belirler. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Arka plan rengi
Bitmap taramanın arka plan rengi seçilir. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
|
Aktif tarama
Tarama örneği üzerine farenin sol tuşu ile tıklanırsa Tarama Seçenekleri diyaloğu açılır. Buradaki doku tarama seçenekleri listesinden istenen tarama tipi farenin sol tuşu ile tıklanarak seçilip Tamam butonuna tıklanarak, doku tarama tipi değiştirilir. |
|
Ofset mesafesi
Ofset mesafesi taramayı tarifli sınırlar dışına taşırmak ya da tanımlı sınırlardan içeriye çekmek için kullanılır. |
|
Tarama önizlemesi
Taramanın önizlemesi ekranda yer alır. Diyalogda yapılan ayarlar eşzamanlı önizleme ekranına yansır. |
