Söve Ayarları
Söve Ayarları komutuyla profil seçimi, yapılış tipi, ofset mesafesi, materyal seçimi gibi ayarlara ulaşılır. Söve ayarları üst, alt, düşey ve kilit taşı bölümlerine göre değişiklik gösterir. Mimari tasarıma göre bu bölümlerden istenenler kapatılır.

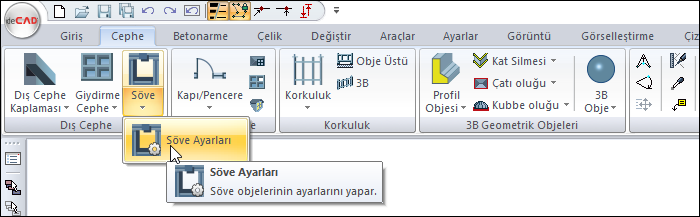

Söve Ayarları Komutunun Yeri
Ribbon menü Cephe sekmesi Dış Cephe başlığı altından ulaşabilirsiniz.
Genel Ayarlar Sekmesi

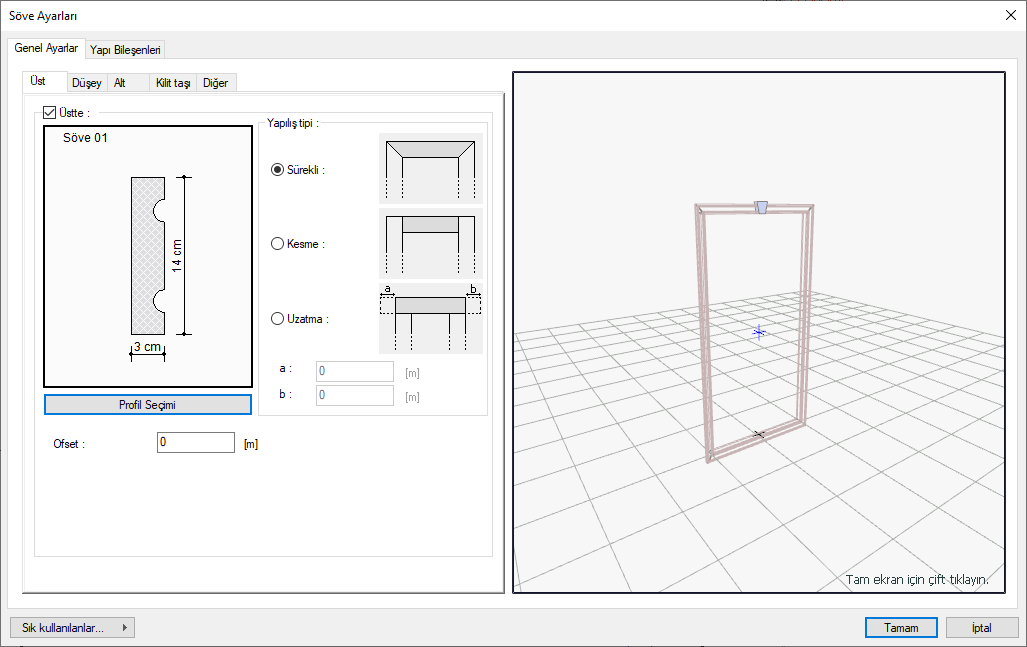

Üst Bölümü
Söve elemanının üst parçasının özelliklerinin ayarlandığı bölümdür. Üst parça, kapı/pencere elemanını saran söve objesinin üst kısmını ifade eder.
Özellikler |
|---|
Üstte  Söve elemanının üst parçasının çizer ya da çizmez. |
Profil önizlemesi  Seçimlerin önizlemesi ekranda görülür. |
Profil seçimi  Profil arşivini açar. Söve için kullanacağınız profili seçilir. |
Ofset  Söve elemanının üst parçasının pencere/kapı elemanının üst kısmından ne kadar uzakta oluşturulacağını belirler. Sıfır verilirse söve elemanın üst parçası kapı/pencere elemanının üst kısmıyla bitişik oluşturulur. Bu satıra değer vererek üst parçayı daha uzağa öteleyebilirsiniz. |
Sürekli  Söve elemanın üst parçası, pencere/kapı elemanını kesintisiz ve sürekli formda sarar. Bu seçenekle söveyi, üst ve yan parçalarla birlikte bir bütün olarak oluşturursunuz. |
Kesme  Söve elemanın üst parçası, sövenin yan parçalarından ayrılır. Üst kısım, yan parçaların arasında başka bir parça olarak oluşturulur. |
Uzatma  Söve elemanın üst parçası, yan parçalardan ayrılır ve ayrıca üst parçaların sağdan ve soldan belirli bir uzunlukta dışarı taşması sağlanabilir. Uzatma değerleri altta diyalogda bulunan "a" ve "b" isimli satırlarda verilebilir. |

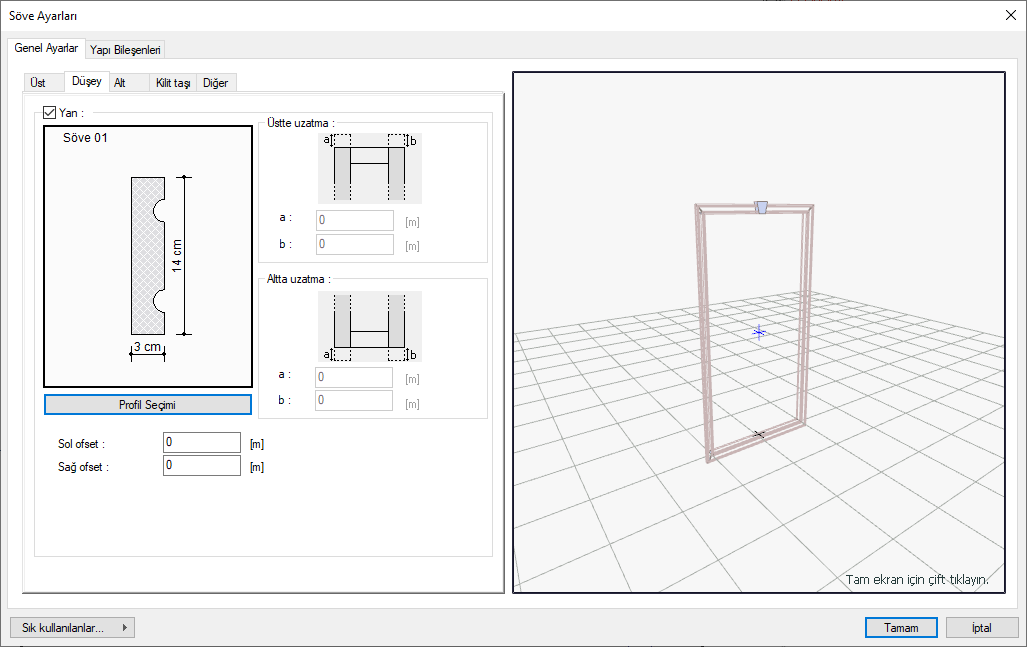

Düşey Bölümü
Söve elemanının düşey parçalarının özelliklerinin ayarlandığı bölümdür. Düşey parça, kapı/pencere elemanını saran söve objesinin yan kısımlarını ifade eder.
Özellikler |
|---|
Yan  Söve elemanının yan parçalarını çizer ya da çizmez. |
Profil önizlemesi Seçimlerin önizlemesi ekranda görülür. |
Profil seçimi Profil arşivini açar. Söve için kullanacağınız profili seçilir. |
Sol ofset  Söve elemanının yan parçalarının pencere/kapı elemanından ne kadar uzakta oluşturulacağını belirler. Sıfır verilirse sol yan parçası kapı/pencere elemanının sol kısmıyla bitişik oluşturulur. Bu satıra değer vererek sol yan parçayı daha uzağa öteleyebilirsiniz. |
Sağ ofset  Söve elemanının yan parçalarının pencere/kapı elemanından ne kadar uzakta oluşturulacağını belirler. Sıfır verilirse sağ yan parçası kapı/pencere elemanının sağ kısmıyla bitişik oluşturulur. Bu satıra değer vererek sağ yan parçayı daha uzağa öteleyebilirsiniz. |
Üstte uzatma  Söve elemanının üst parçası "kesme" seçeneği ile oluşturulsa aktif hale gelir. a ve b satırlarına yazacağınız değerler ile söve yan parçalarının üstte ne kadar taşacağını belirleyebilirsiniz. |
Altta uzatma  Söve elemanının alt parçası "kesme" seçeneği ile oluşturulsa aktif hale gelir. a ve b satırlarına yazacağınız değerler ile söve yan parçalarının altta ne kadar taşacağını belirleyebilirsiniz. |

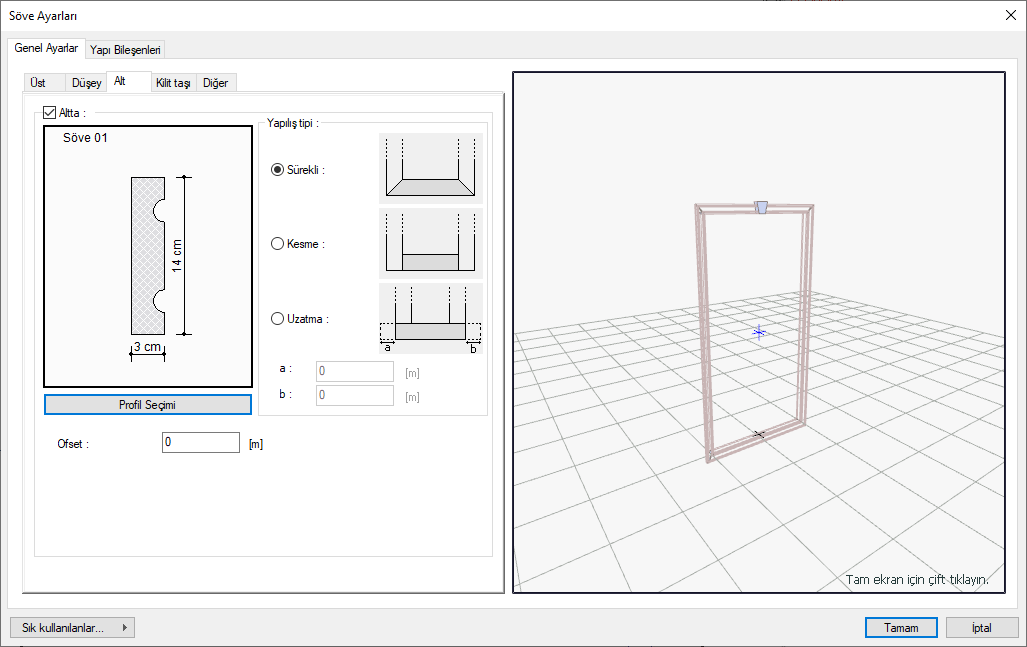

Alt Bölümü
Söve elemanının alt parçasının özelliklerinin ayarlandığı sekmedir. Alt parça, kapı/pencere elemanını saran söve objesinin alt kısmını ifade eder.
Özellikler |
|---|
Altta  Söve elemanının alt parçasının çizer ya da çizmez. |
Profil önizlemesi Seçimlerin önizlemesi ekranda görülür. |
Profil seçimi Profil arşivini açar. Söve için kullanacağınız profili seçilir. |
Ofset Söve elemanının alt parçasının pencere/kapı elemanının alt kısmından ne kadar uzakta oluşturulacağını belirler. Sıfır verilirse söve elemanın alt parçası kapı/pencere elemanının alt kısmıyla bitişik oluşturulur. Bu satıra değer vererek alt parçayı daha uzağa öteleyebilirsiniz. |
Sürekli  Söve elemanın alt parçası, pencere/kapı elemanını kesintisiz ve sürekli formda sarar. Bu seçenekle söveyi, alt ve yan parçalarla birlikte bir bütün olarak oluşturursunuz. |
Kesme  Söve elemanın alt parçası, sövenin yan parçalarından ayrılır. Üst kısım, yan parçaların arasında başka bir parça olarak oluşturulur. |
Uzatma  Bu seçenekle söve elemanın alt parçası, yan parçalardan ayrılır ve ayrıca alt parçaların sağdan ve soldan belirli bir uzunlukta dışarı taşması sağlanabilir. Uzatma değerleri altta diyalogda bulunan "a" ve "b" isimli satırlarda verilebilir. |

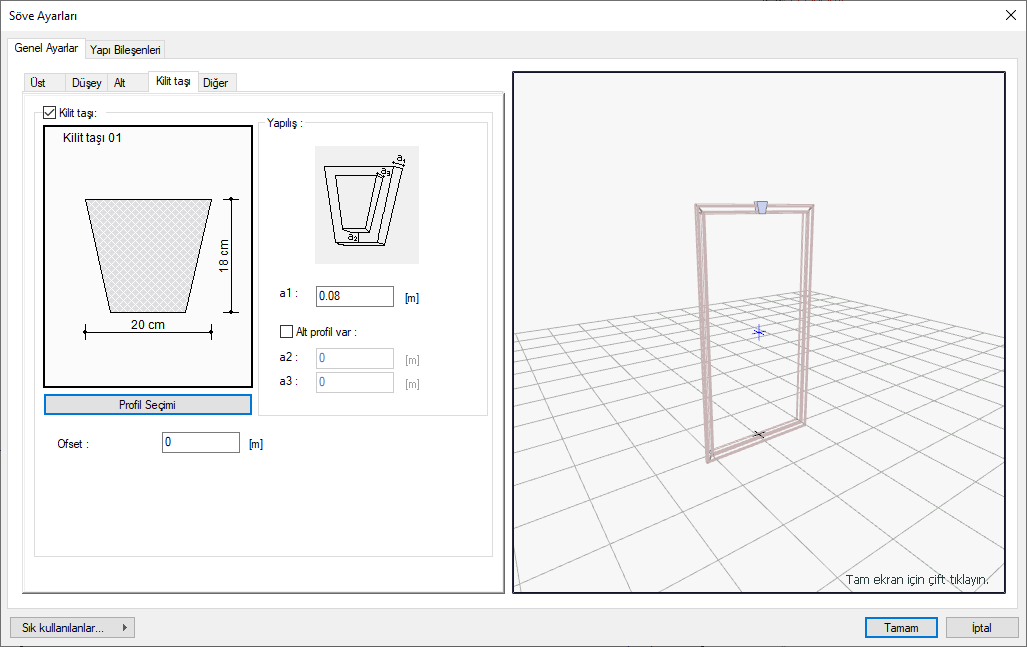

Kilit Taşı Bölümü
Söve elemanının kilit taşı parçasının özelliklerinin ayarlandığı sekmedir.
Özellikler |
|---|
Kilit taşı  İşaretlenirse, söve objesinin üst kısmına kilit taşı yerleştirilir. |
Profil önizlemesi  Seçimlerin önizlemesi ekranda görülür. |
Profil seçimi Profil arşivini açar. Kilit taşı için kullanılacak profil seçilir. |
Ofset Kilit taşının söve elemandan ne kadar uzakta oluşturulacağını belirler. Bu satıra değer vererek kilit taşını öteleyebilirsiniz. |
Şematik çizim  a1, a2 ve a3 değerlerinin yerleri şematik çizimde gösterilir. |
a1  Kilit taşının kalınlığıdır. Bu değerin neresi olduğuna ilişkin bilgiye yukarıdaki şekilden bakabilirsiniz. |
Alt profil var  Kilit taşından verilen değerlere göre ikinci bir çıkıntıyı ofsetleyerek oluşturur. |
a2  Alt profilin genişliğidir. Bu değerin neresi olduğuna ilişkin bilgiye yukarıdaki şekilden bakabilirsiniz. |
a3  Alt profilin kalınlığıdır. Bu değerin neresi olduğuna ilişkin bilgiye yukarıdaki şekilden bakabilirsiniz. |

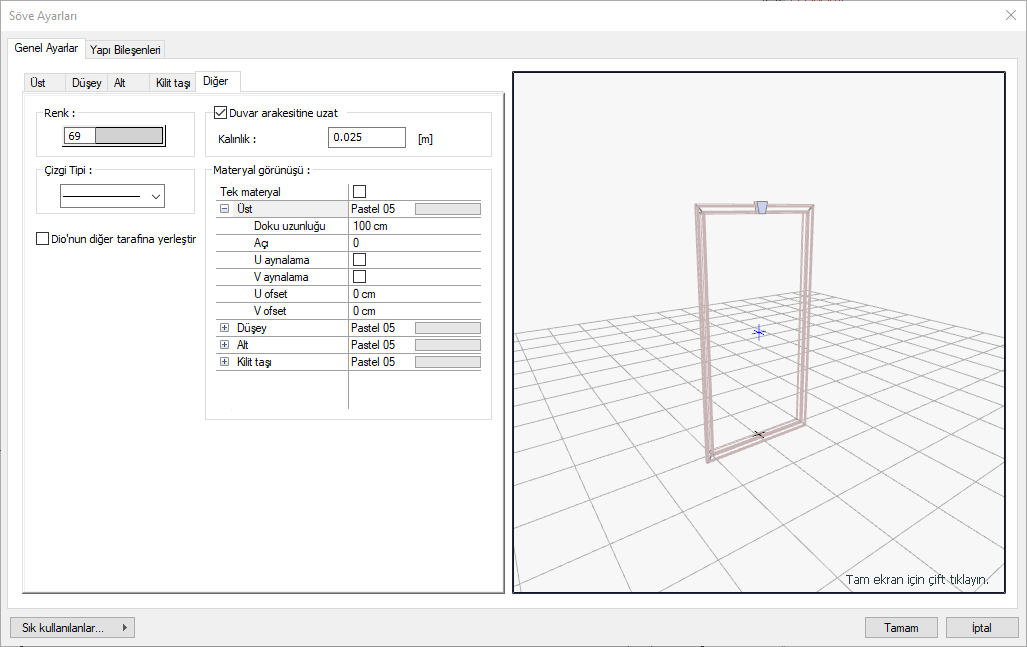

Diğer Bölümü
Özellikler |
|---|
Renk  Söve objesinin rengi ayarlanır. |
Duvar ara kesitine uzat  Duvar ile doğrama arasında kalan bölgede söve kalınlığını ayarlar. |
Çizgi tipi  Söve objesinin çizgi tipini ayarlar. |
Dio’nun diğer tarafına yerleştir  Söve objesinin duvar eksenine göre simetrisini alır. |
Materyal görünüşü  Sövenin üst, düşey, alt ve kilit taşı yüzeylerinde kullanılacak materyal listeden seçilir. Yüzeyler seçilen materyal ile kaplanır ve renderlarda bu şekilde görüntülenir. Gerçek doku uzunluğuna doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve ilgili duvarlar üzerine kaplanır. Açııya, dokunun açısı girilir. U ve V ötelemeye dokunun x ve y düzlemindeki hareket değeri girilir. U ve V aynalama ile dokunun y ve x düzlemine göre simetrisi alınır. Tek materyal seçeneği işaretlenerek, sövenin tüm yüzeylerinde, “Üst” ‘de seçilen materyal kullanılır. |

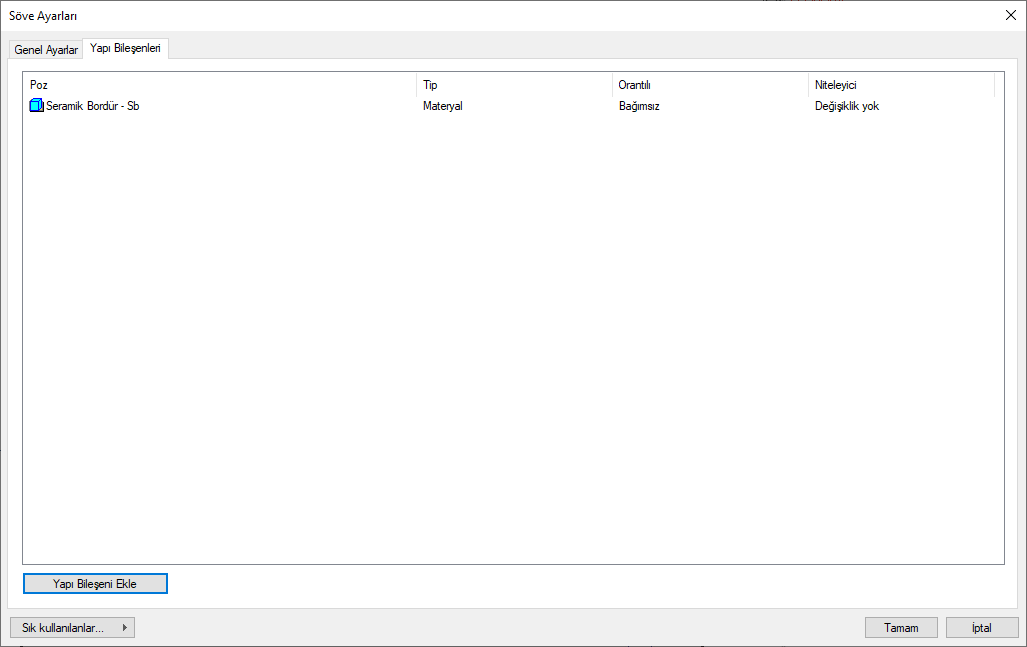

Yapı Bileşenleri Sekmesi
Yapı bileşenleri ekle: Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini duvar objesine atar.
Yapı Bileşeni Ekle butonunu tıklayın.

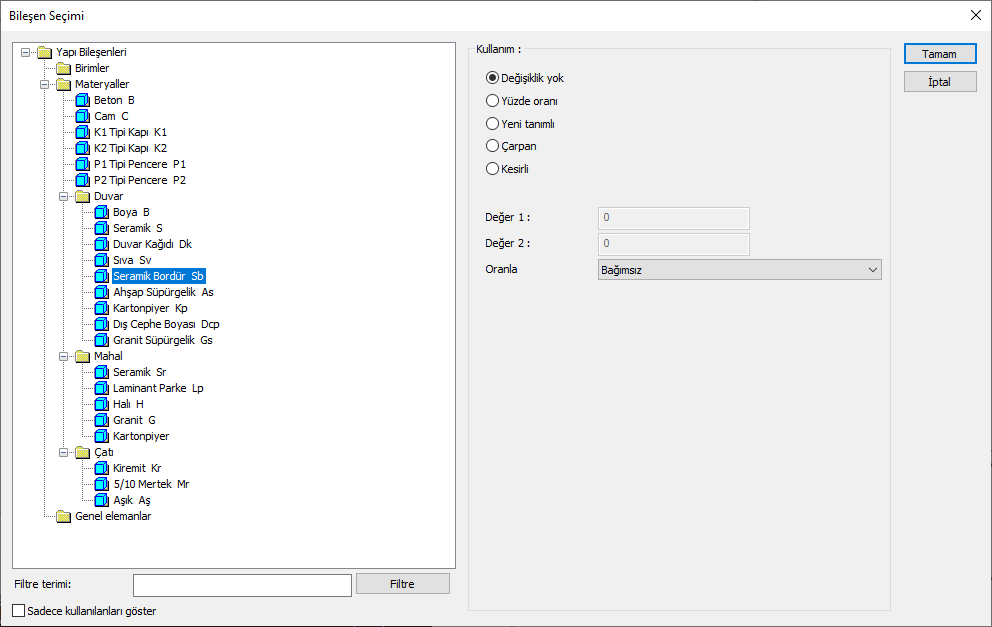

Bileşen Seçimi diyalogu açılacaktır.
Bu diyalogda sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi seçin.
Sağ tarafta bulunan parametreleri ayarlayın.
Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.
Bileşen seçimi diyaloğu kullanım bölümünde bulunan parametreler şunlardır:
Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.
Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40’ı kadar kullanılacak demektir.
Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.
Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.
Kesirli: Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.
Oranla: Malzemenin hangi ölçeğe -alana, çevreye, uzunluğa vs.-, bölgeye -yan alan, üst, kenar vs.- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.
Oranla listesinde söve ve malzeme ölçüsüne göre beliren satırlar şunlardır.
Söve | ||
Ölçü | Listede çıkan | Açıklama |
Sabit | Bağımsız | Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
Uzunluk | Bağımsız | Malzeme tanımlanırken bulunan uzunluk ölçüsü, uzunluk değeri olarak aynen kullanılacak demektir. |
Boy | Malzeme tanımlanırken bulunan uzunluk ölçüsü ile söve boyu çarpılarak, malzemenin uzunluğu bulunacak demektir. | |
Alan | Bağımsız | Malzeme tanımlanırken bulunan alan ölçüsü miktar olarak aynen kullanılacak demektir. |
Dış alan | Malzeme tanımlanırken bulunan alan ölçüsü, söve dış alanı ile çarpılarak kullanılacak demektir. | |
Hacim | Bağımsız | Malzeme tanımlanırken bulunan hacim ölçüsü, malzemenin hacim miktarı olarak aynen kullanılacak demektir. |
Hacim | Malzeme tanımlanırken bulunan hacim ölçüsü, sövenin hacmi ile çarpılarak kullanılacak demektir. | |
Sayı
| Bağımsız | Malzeme tanımlanırken bulunan sayı ölçüsü, malzeme sayısı olarak aynen kullanılacak demektir. |
Adet | Malzeme tanımlanırken bulunan sayı ölçüsü, söve adedi ile çarpılarak kullanılacak demektir. | |
