Söve Profili Oluşturma
Dönüştür/Poligonal Profile (Söve) komutuyla söve profil çizimi, söve profiline dönüştürülür. Söve profili oluşturmak için ilkel objeler kullanılır. Kapalı bir alan oluşturularak çizilmiş bir en kesit Söve profil objesine dönüştürülür. Dönüştürme işlemesi sırasında profil objesi arşivi açılır ve en-kesit buraya kaydedilir.
Söve tanımlanırken Söve Ayarları diyaloğunda, Profil Arşivi açılarak tanımlanan en kesitlerden biri seçilir.

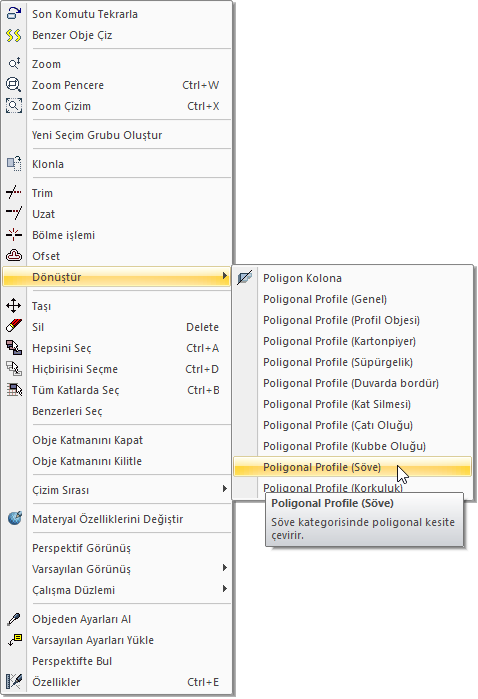

Dönüştür Komutunun Yeri
İşlem Adımları
İlkel Obje ikonlarından birini (sürekli çizgi, rota vs.) tıklayın.
Kesitin köşe noktalarını tıkayarak kapalı bir alan oluşturun.
Çizgileri seçin ve imleç çizgilerin üstündeyken farenin sağ tuşuna basın.
Açılan menüden Dönüştür/Poligonal Profile (Söve) satırını tıklayın.
Profil Ayarları diyalogu açılacak ve hazırlanan profil otomatik olarak Söve klasörü altında görünecektir.
Adı kısmında bir isim vererek Tamam butonunu tıklayın ve diyaloğu kapatın.
İşlem adımı |
|---|

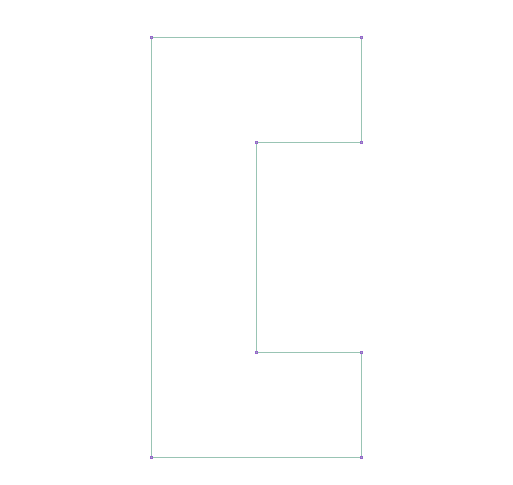

İlkel obje ile kesit çizilmesi  |

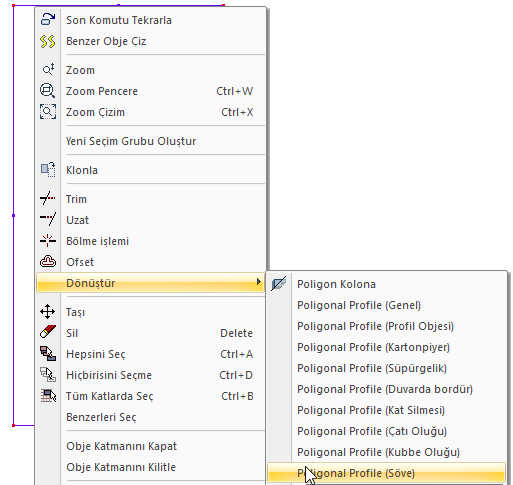

Söve kesitine dönüştürülmesi  |

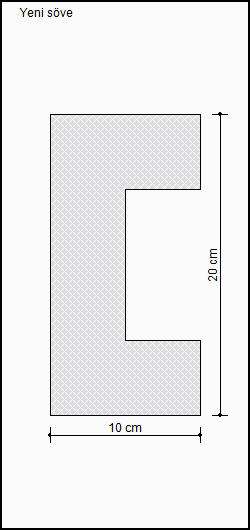

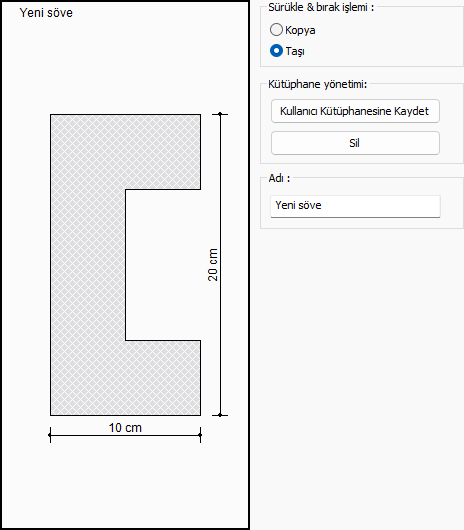

Söve kesitine isim verilmesi ve kaydedilmesi  |

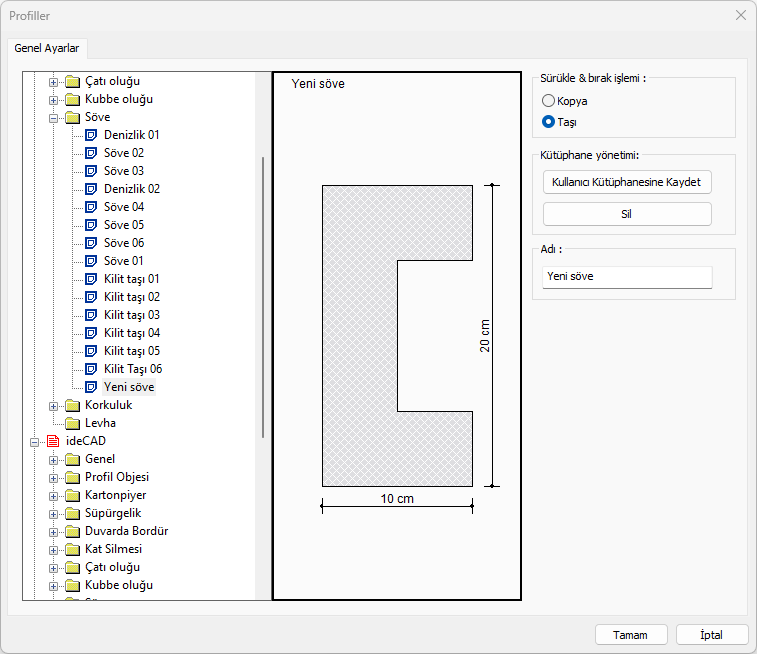

Profil Ayarları
Özellikler |
|---|

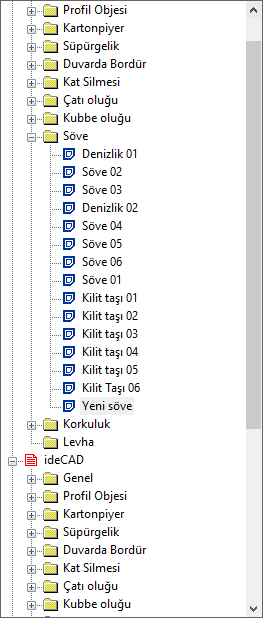

Profil listesi  Kayıtlı profil objeleri listesi yer alır. |
Profil önizlemesi  Seçilen kapalı alanın ölçüleri ile beraber önizlemesi yer alır. |
Sürükle & bırak işlemi  Farklı bir klasöre kopyalanması ya da taşınması seçilir |
Kütüphane yönetimi  Yeni oluşturulan profil kesiti kullanıcı kütüphanesine kaydedilir veya mevcut profil kesiti kullanıcı kütüphanesinden silinir. |
Profil  Profil kesitine isim verilir. |
