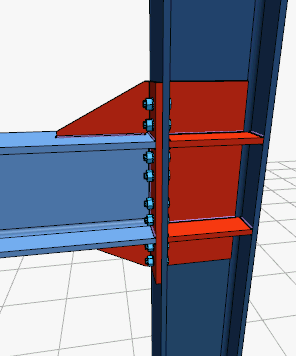

Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim komutu ile kolon-kiriş birleşimi tanımlanır.

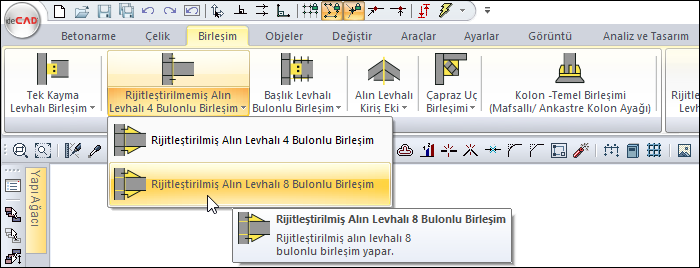

Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Komutunun Yeri
Ribbon menü Birleşim sekmesi Birleşim başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
-
Çelik menüsünden Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim satırını tıklayın.
-
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
-
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
-
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
-
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
-
Çelik menüsünden Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim satırını tıklayın.
-
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
-
Rijitleştirilmiş alın levhalı 8 bulonlu birleşim ayarları diyaloğu açılacaktır.
-
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Rijitleştirilmiş Alın Levhalı 8 Bulonlu Birleşim Ayarları Diyaloğu

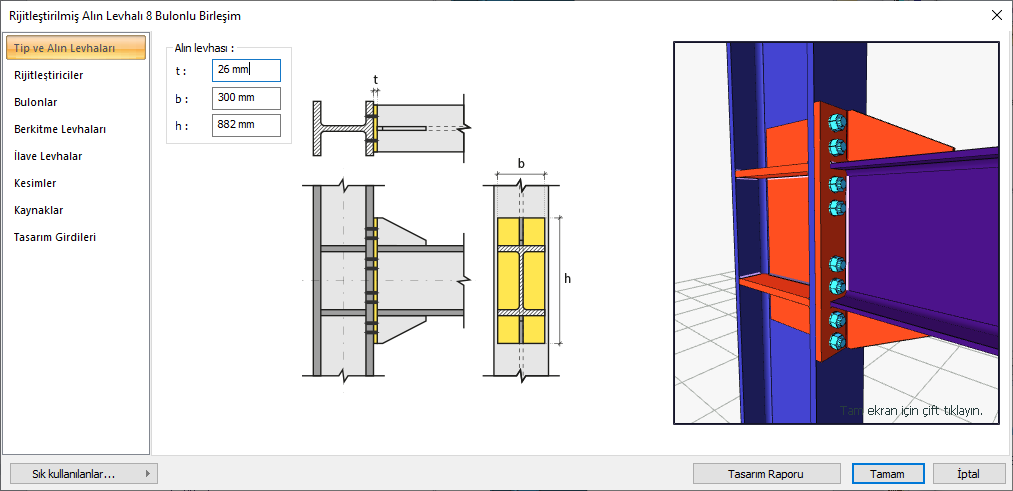

Tip ve Alın Levhaları Sekmesi
|
Özellikler |
|---|
|

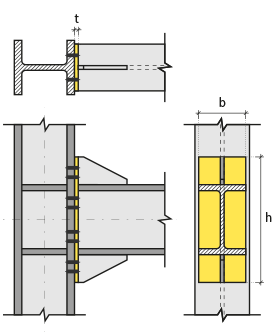

Alın levhası
Alın levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|

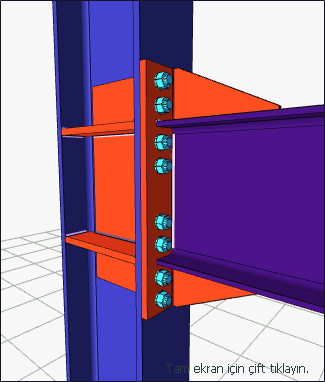

Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

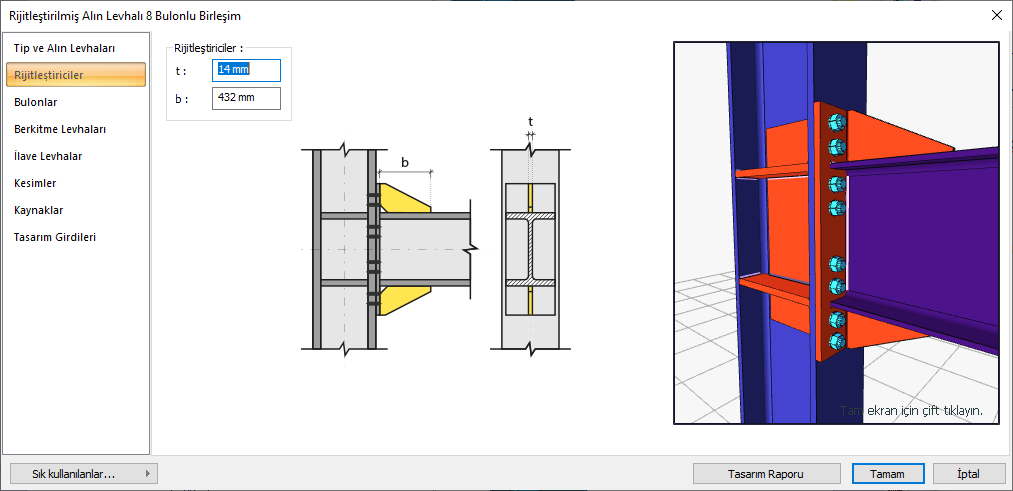

Rijitleştiriciler Sekmesi
|
Özellikler |
|---|
|
Rijitleştiriciler
Rijitleştiriciler değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

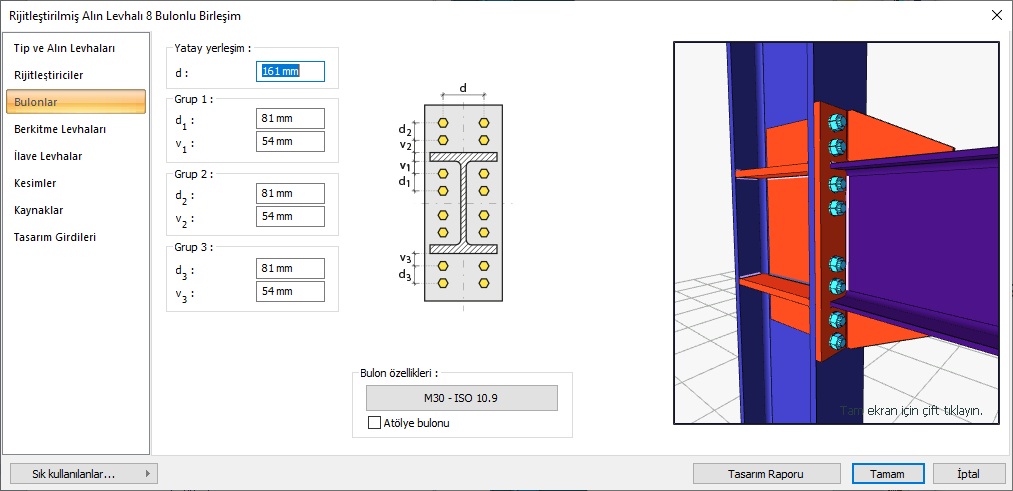

Bulonlar Sekmesi
|
Özellikler |
|---|
|
Yatay yerleşim
Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 1
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 2
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 3
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Bulon özellikleri
Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
|
Şematik çizim
Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

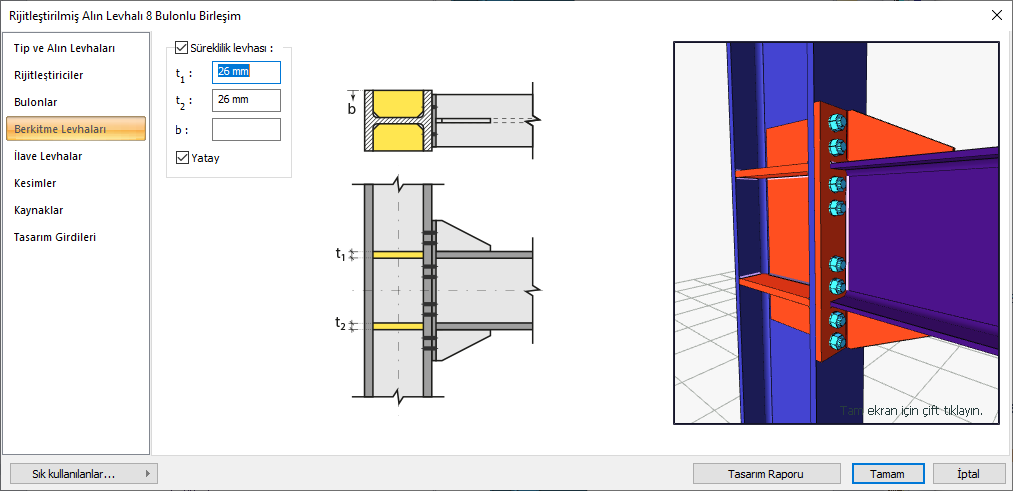

Berkitme Levhaları Sekmesi
|
Özellikler |
|---|
|

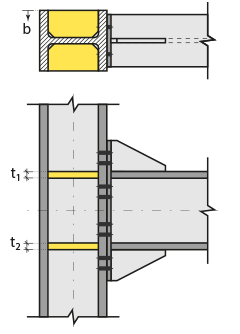

Süreklilik levhası
Süreklilik levhalarının kullanım amacı kolon-kiriş birleşim bölgelerinde kolon başlıklarının desteklenmesi ve kiriş başlığı devamlılığının sağlanmasıdır. Süreklilik levhaları kolon başlığının eğilmesi ve kolon gövde akması/buruşmasının önlenmesi için takviye amaçlı kullanılır. Süreklilik levhası yapılacaksa seçenek işaretlenir. Süreklilik levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
İlave Levhalar Sekmesi
|
Özellikler |
|---|
|

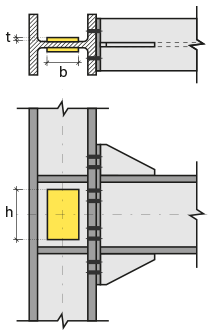

Gövde takviye levhası
Kolon gövde kalınlığı yetersizse panel bölgesi kesme etkisini karşılamak için takviye levhalar kullanılmaktadır. Gövde takviye levhası yapılacaksa seçenek işaretlenir. Gövde takviye levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

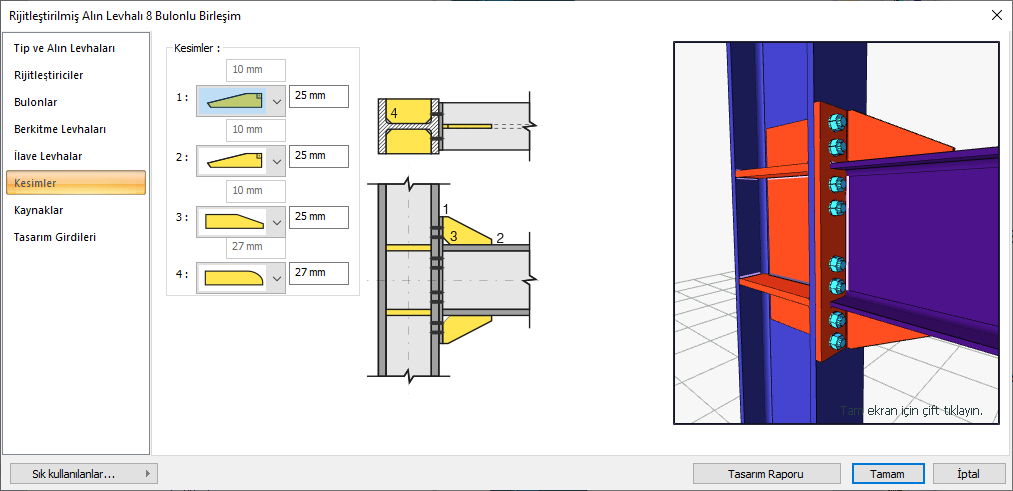

Kesimler Sekmesi
|
Özellikler |
|---|
|

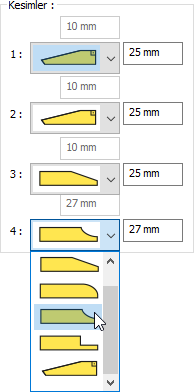

Kesimler
Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
|

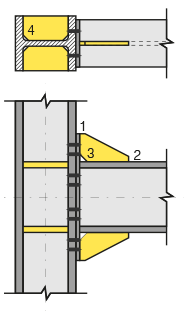

Şematik çizim
Kesim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

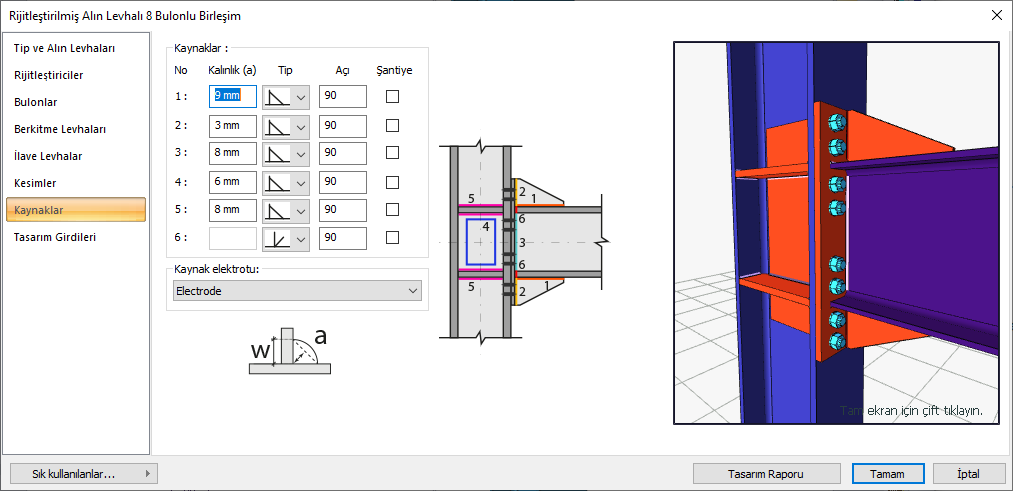

Kaynaklar Sekmesi
|
Özellikler |
|---|
|

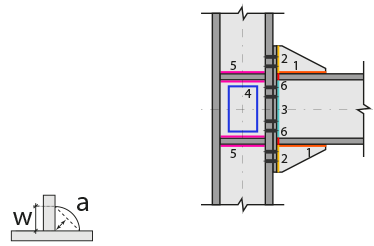

Kaynaklar
Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
|
Kaynak elektrodu
Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.
|
|
Şematik çizim
Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

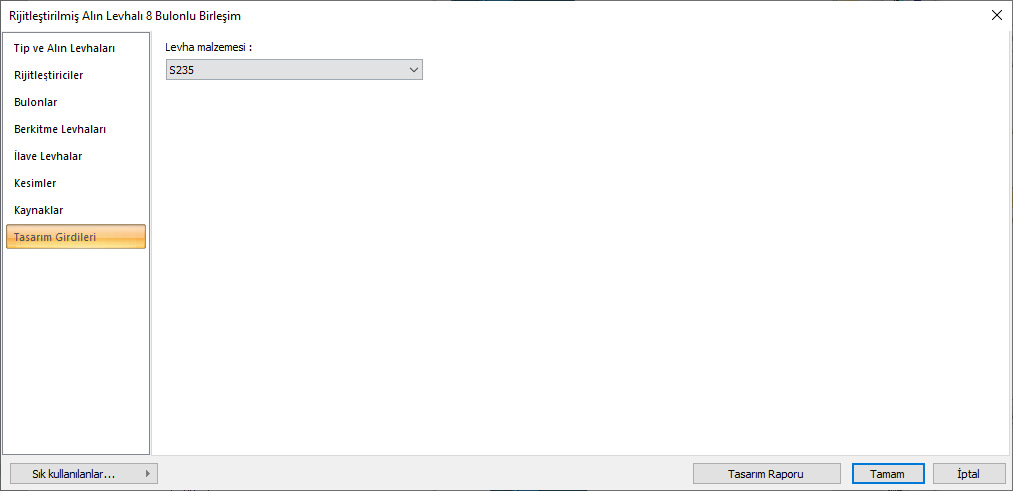

Tasarım Girdileri Sekmesi
Tasarım girdilerinde levha malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni levha malzemesi" tanımlayın. Levha malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
