Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Tanımlama
Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim komutu ile kolon-kiriş birleşimi tanımlanır.

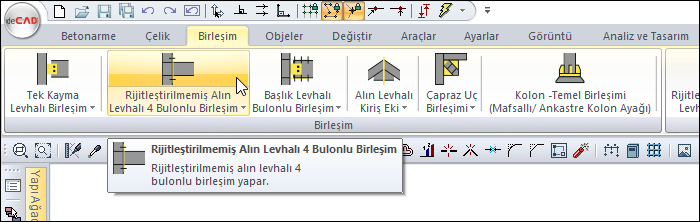

Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Komutunun Yeri
Ribbon menü Birleşim sekmesi Birleşim başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
Çelik menüsünden Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim satırını tıklayın.
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
Çelik menüsünden Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim satırını tıklayın.
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
Tek köşebentli birleşim ayarları diyaloğu açılacaktır.
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Rijitleştirilmemiş Alın Levhalı 4 Bulonlu Birleşim Diyaloğu

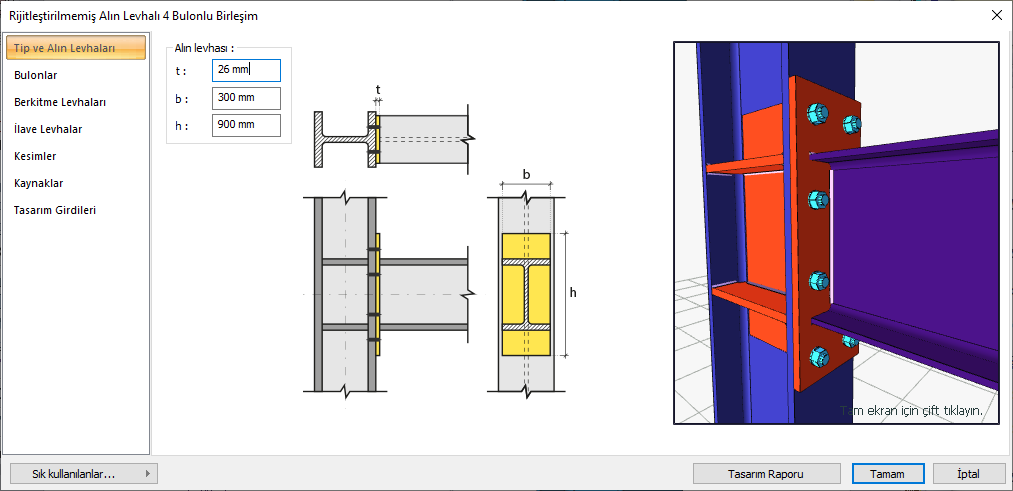

Tip ve Alın Levhaları Sekmesi
Özellikler |
|---|
Alın levhası  Alın levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |

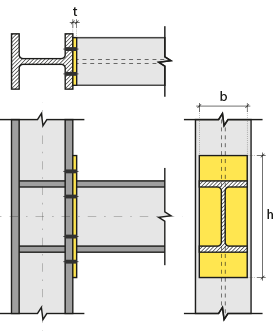

Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |

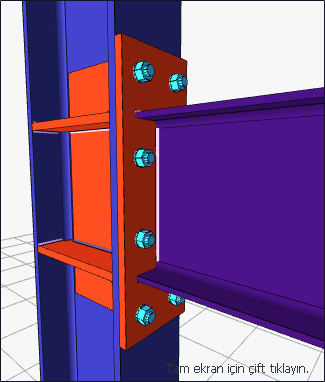

Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

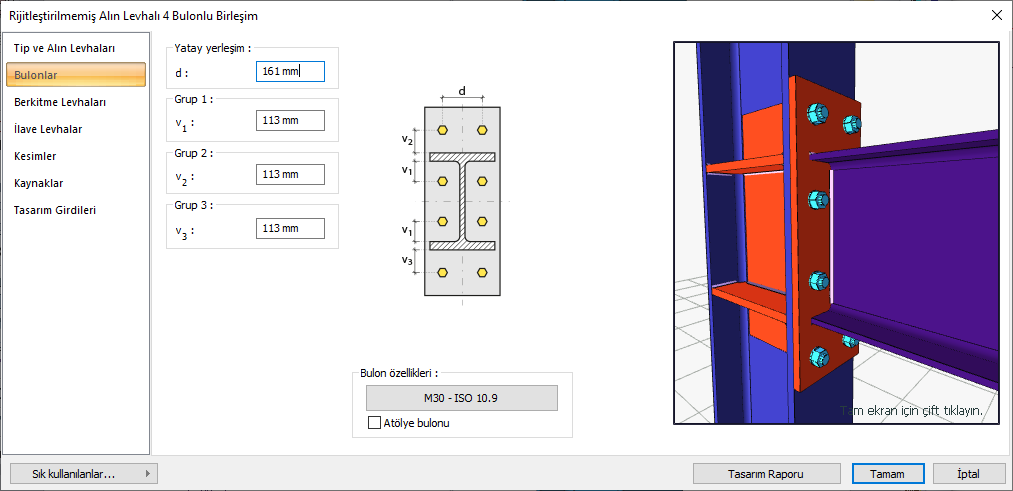

Bulonlar Sekmesi
Özellikler |
|---|
Yatay yerleşim  Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grup 1  Bulonları kirişe uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grup 2  Bulonları kirişe uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grup 3  Bulonları kirişe uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Bulon özellikleri  Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
Şematik çizim  Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

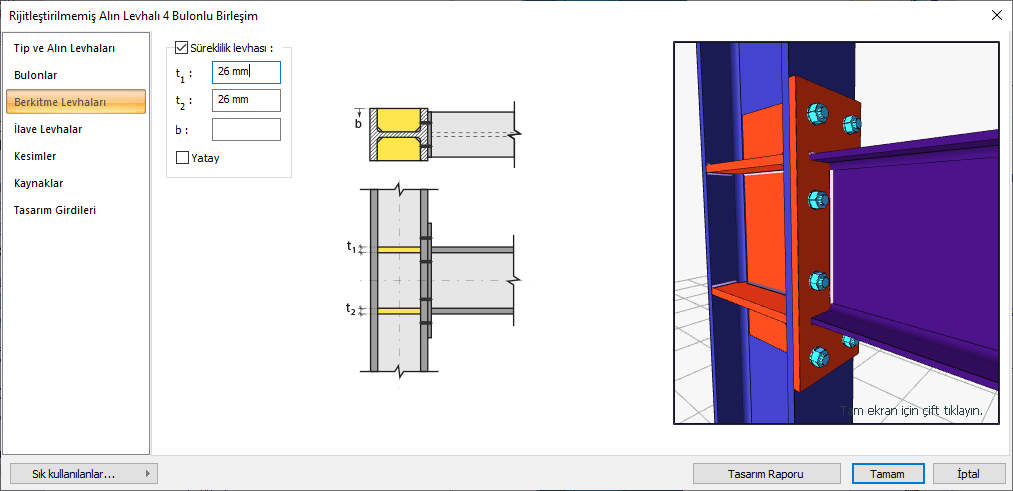

Berkitme Levhaları Sekmesi
Özellikler |
|---|
Süreklilik levhası  Süreklilik levhalarının kullanım amacı kolon-kiriş birleşim bölgelerinde kolon başlıklarının desteklenmesi ve kiriş başlığı devamlılığının sağlanmasıdır. Süreklilik levhaları kolon başlığının eğilmesi ve kolon gövde akması/buruşmasının önlenmesi için takviye amaçlı kullanılır. Süreklilik levhası yapılacaksa seçenek işaretlenir. Süreklilik levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
İlave Levhalar Sekmesi
Özellikler |
|---|

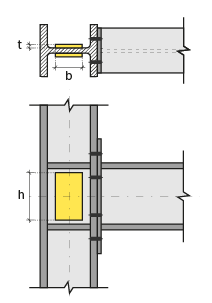

Gövde takviye levhası  Kolon gövde kalınlığı yetersizse panel bölgesi kesme etkisini karşılamak için takviye levhalar kullanılmaktadır. Gövde takviye levhası yapılacaksa seçenek işaretlenir. Gövde takviye levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

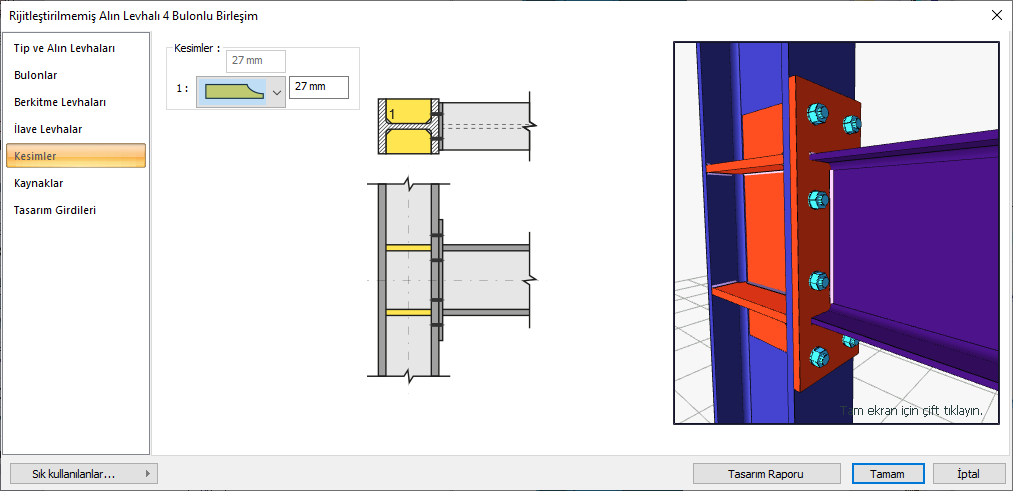

Kesimler Sekmesi
Özellikler |
|---|
Kesimler  Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
Şematik çizim  Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

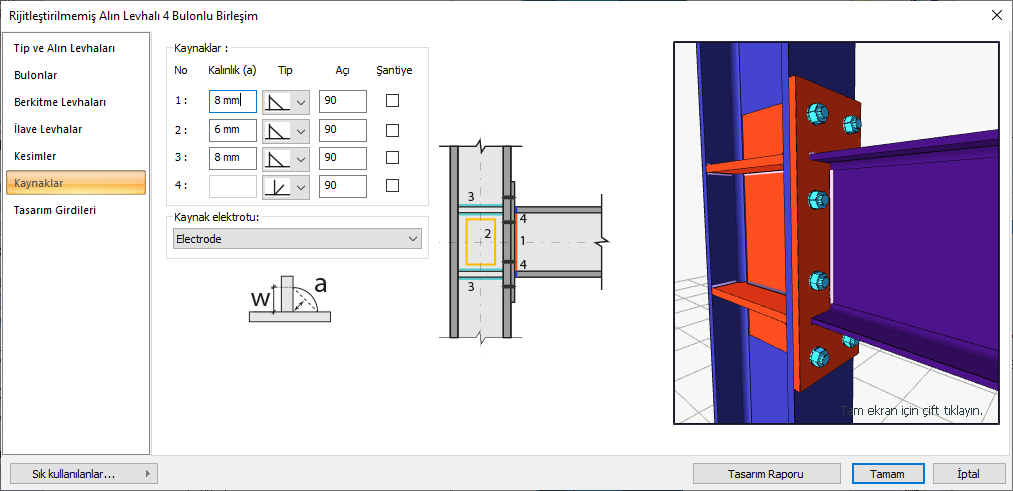

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |

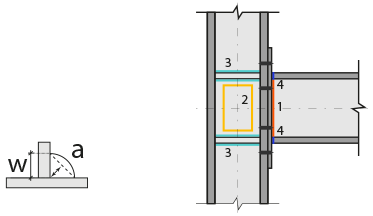

Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

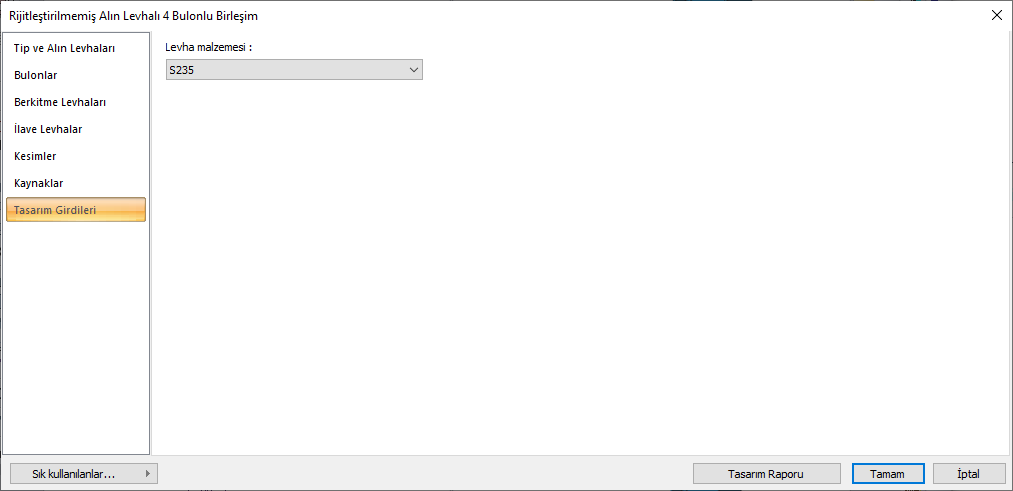

Tasarım Girdileri Sekmesi
Tasarım girdilerinde levha malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni levha malzemesi" tanımlayın. Levha malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
