Mevcut Yapı Malzemelerinin Düzenlenmesi
ideCAD’de performans analizinin yapılacağı yapının beton basınç dayanımı ve çelik sınıfı, yapı ağacındaki malzemeler klasöründen belirlenir.
Mevcut betonarme malzemenin tanımını yapmak için;
Yapı Ağacı görünümünde bulunan Malzemeler klasörünü açın.
Mevcut olan materyale müdahale etmek için materyal üzerinde farenin sağ tuşuna basın ve açılan menüden Özellikler satırına tıklayın.

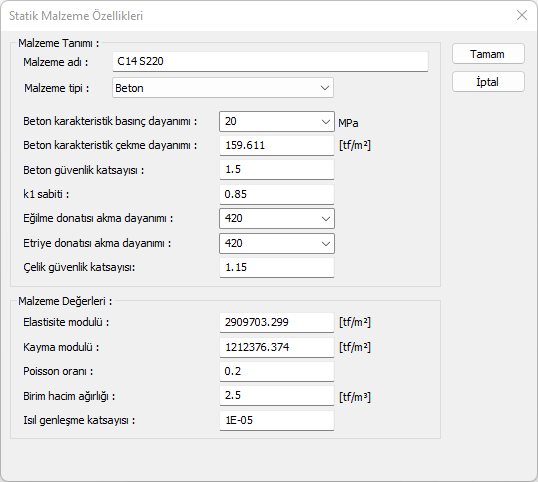

Statik Malzeme Özellikleri diyalogu açılacaktır.
Beton karakteristik basınç dayanımını ve donatı akma dayanımlarını mevcut proje verilerinize göre düzenleyin.
Beton karakteristik basınç dayanımı satırında varsayılan olarak 20 görünecektir. Bu değer beton olarak C20 sınıfını tanımlamaktadır.
Gerekirse listeden başka bir seçim yapın ya da liste olmayan bir değere sahipseniz o değeri yazın.
Seçtiğiniz beton tipine göre beton karakteristik çekme dayanımı, k1 sabiti, elastisite ve kayma modülleri otomatik olarak değişecektir.
Donatı sınıfını, eğilme donatısı akma dayanımı satırında seçeceksiniz. Örneğin 420 değeri S420 sınıfını tanımlamaktadır. Gerekirse listeden başka bir seçim yapın ya da liste olmayan bir değere sahipseniz o değeri yazın.
