ideCAD’de ilave edilen güçlendirme elemanlarının çizimleri Çizim menüsü altındaki başlıklardan yapılabilmektedir.
Kolon Aplikasyon Planı
Mantolama elemanlarının ve güçlendirme perdelerinin aplikasyon planlarını almak için;
-
Ribbon menüde Çizimler/Çizim Oluştur/Kolon Aplikasyon Planı ikonunu tıklayın.
-

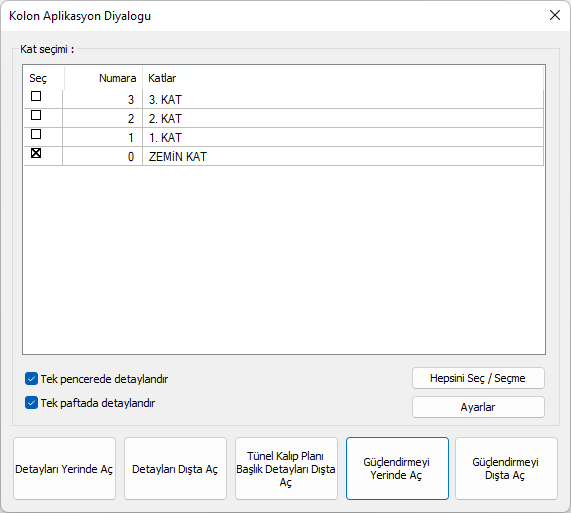

Açılan Kolon Aplikasyon Diyaloğunda aplikasyon planını almak istediğiniz katı ya da katları işaretleyin.
-
Ayarlar butonunu tıklayarak ayarlarınızı düzenleyin.
-
Paftanızın durumuna göre Güçlendirmeyi Yerinde Aç ya da Güçlendirmeyi Dışta Aç butonlarından birini tıklayın.
-
Aplikasyon planınız oluşturulacaktır.
Kolon Düşey Açılımları
Mantolama yaptığınız kolonların düşey açılımlarını almak için;
-
Ribbon menüde Çizimler/Çizim Oluştur/Kolon Düşey Açılımları ikonunu tıklayın.
-

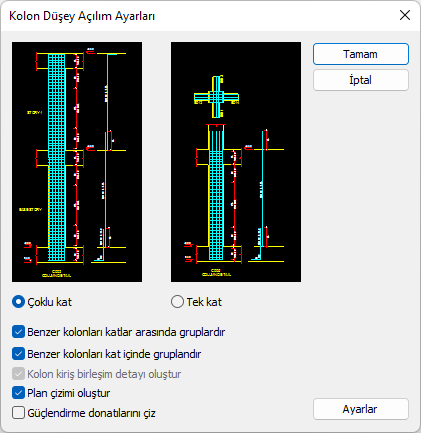

Gelen diyalogda uygun ayarları düzenleyin.
-
Tamam butonuna tıklayın.
-
Mantolama yaptığınız elemanlar ve diğer kolonların düşey açılımları çizdirilecektir.
Perde Detayları
Mevcut perdelerin detaylarını alabilmek için;
-
Ribbon menüde Çizimler/Çizim Oluştur/ Perde Detayları ikonunu tıklayın.
-

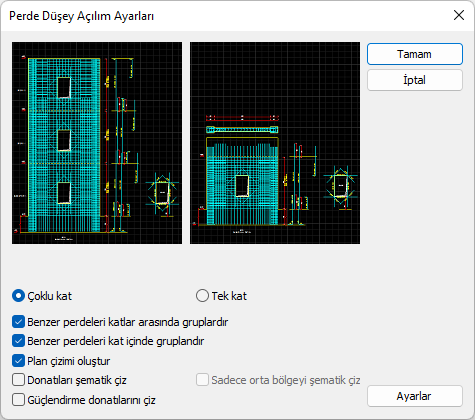

Açılan diyalogda ilgili ayarları yapın.
-
Tamam butonuna basın.
-
Perde detaylarınız çizilecektir.
-
Programda perdelerle yapılan rot elemanlarının detayları perde ayarlarında belirlediğiniz şekilde çizilmektedir.
