3B Metin Ayarları

3b metin ayarları ile oluşturulan 3 boyutlu metinin/yazının kot, uzunluk, dönüş açısı ve materyal seçimi gibi ayarları düzenlenir.

3B Metin Ayarlarının Yeri

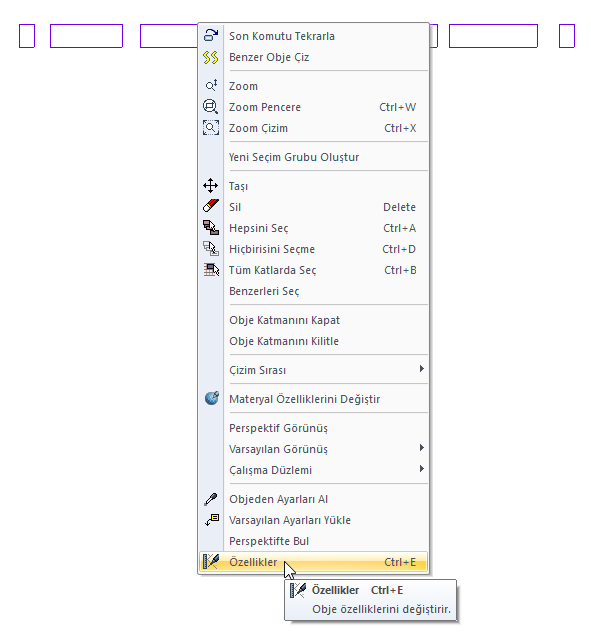

3B yazıyı seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayarak 3B metinin ayarlarına ulaşabilirsiniz.

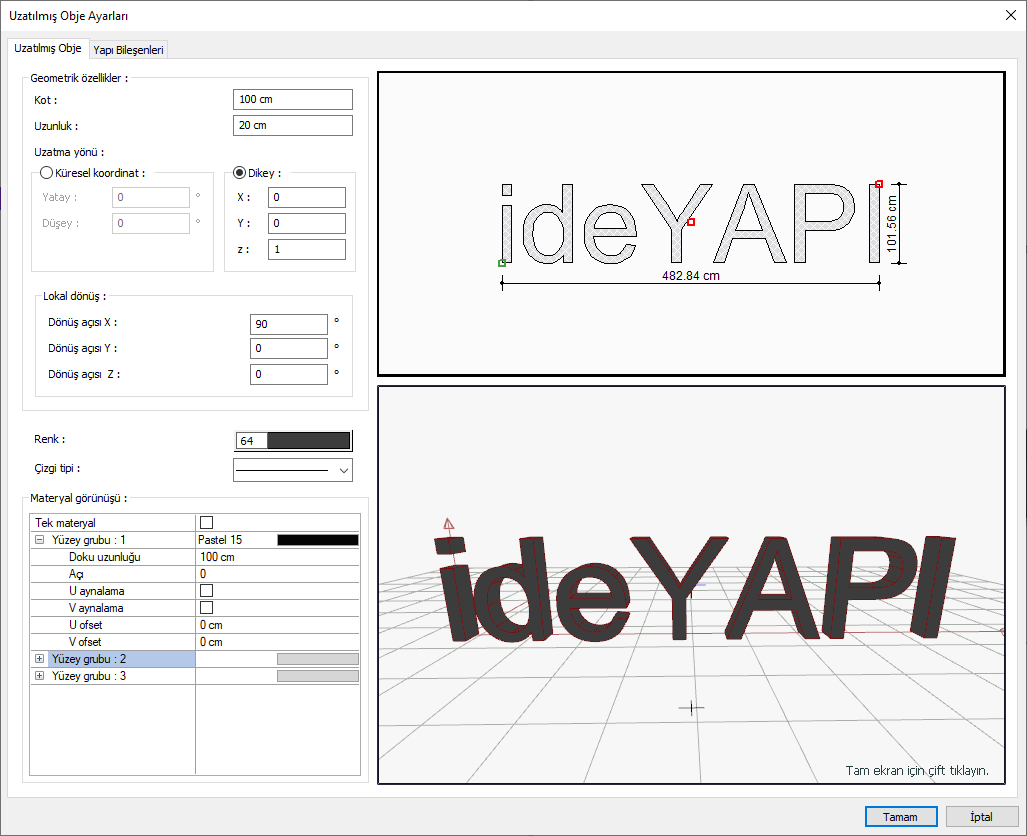

Uzatılmış Obje Sekmesi

Özellikler ve Açıklamaları
Kot Objenin kat tabanından itibaren kotu girilir.
Uzunluk Planda tanımlanan 2 boyutlu kesitin uzama boyudur.
Küresel koordinat yatay Aksın yatayla (x ekseni) ile yaptığı açıdır.
Küresel koordinat düşey Aksın düşeyle (z ekseni) ile yaptığı açıdır.
Dikey (Vektörel) x/y/z Uzatma işleminin vektörel olarak doğrultusunu ifade eden değerlerdir.

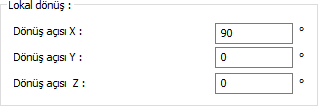

Lokal dönüş x/y/z Ana eksen etrafına sarılacak kesitin kendi lokal eksenlerine göre yaptığı açıyı belirleyen değerlerdir.
Renk Objenin rengini tıklandığında açılan renk paletinden seçin.
Çizgi tipi 3B yazının planda görünen çizgisinin çizgi tipi tıklandığında açılan listeden seçilir.

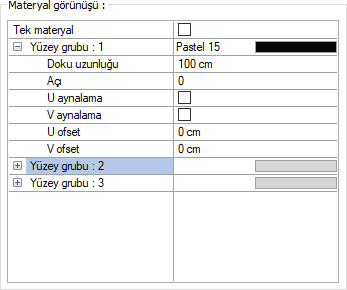

Materyal görünüşü 3B yazının üst, alt ve diğer yüzeylerinde kullanılacak materyal listeden seçilir. Yüzeyler seçilen materyal ile kaplanır ve renderlarda bu şekilde görüntülenir. Gerçek doku uzunluğuna doku uzunluğu girilir. Örneğin; 1 girilirse seçilen materyal dokusu genişliği 1 metre olarak alınır ve ilgili duvarlar üzerine kaplanır. Açıya, dokunun açısı girilir. U ve V ötelemeye dokunun x ve y düzlemindeki hareket değeri girilir. U ve V aynalama ile dokunun y ve x düzlemine göre simetrisi alınır. Tek materyal seçeneği işaretlenerek, 3B yazının tüm yüzeylerinde, “Yüzey grubu : 1” ‘de seçilen materyal kullanılır.

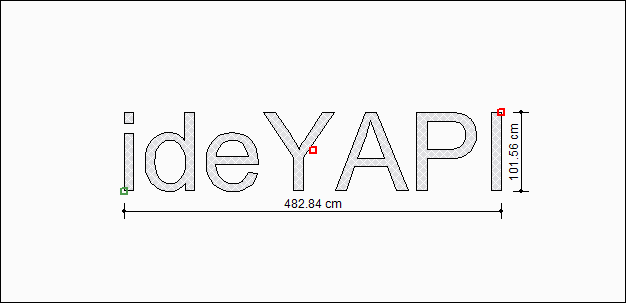

Şematik çizim 3B yazının şematik çizimi ve ölçüleri yer alır.

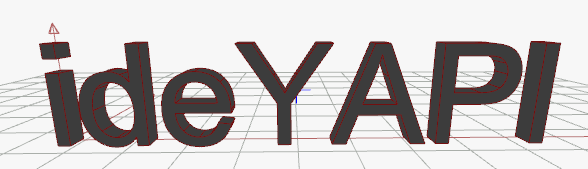

3B önizleme 3B yazının 3 boyutlu görüntüsüdür. Fareyi sol tuşunu basılı tutup hareket ettirerek görüntüyü kendi etrafında döndürebilirsiniz. Fareyi sağ tuşuna basılı tutup hareket ettirerek görüntüyü yakınlaştırıp uzaklaştırabilirsiniz.

Yapı Bileşenleri Sekmesi

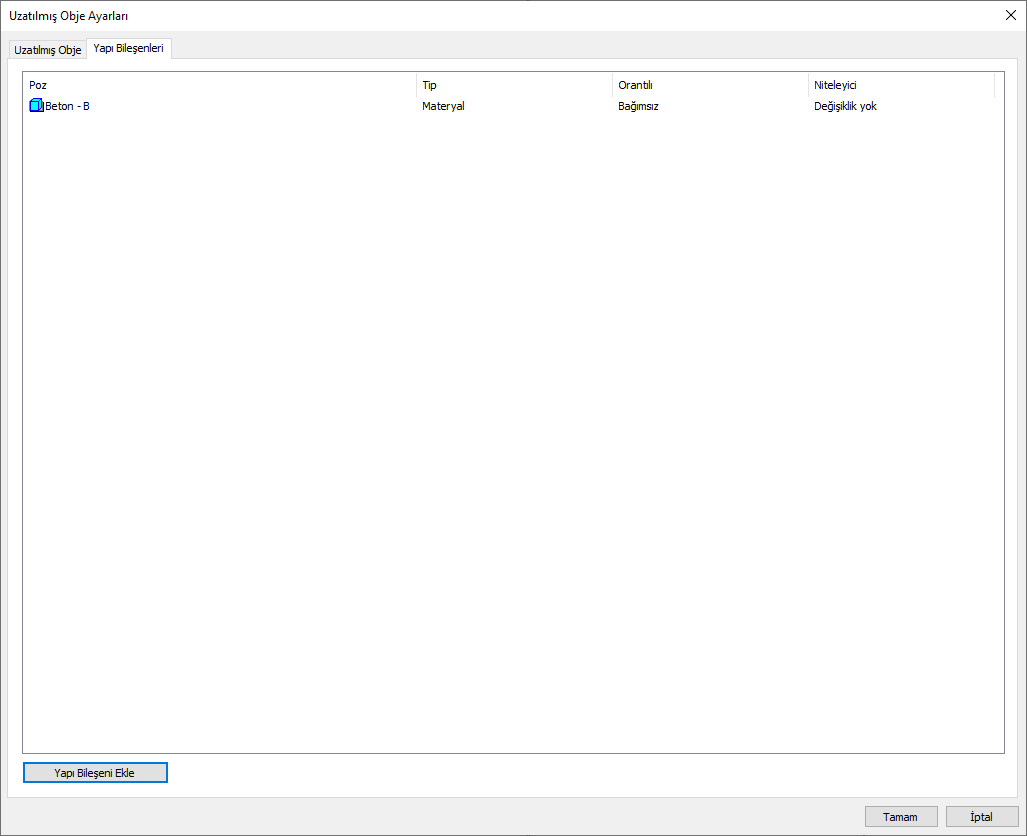

Yapı bileşenleri ekle: Detaylı yapı bileşenleri metrajı için tanımlanan yapı malzemelerini duvar objesine atar.

• Yapı Bileşeni Ekle butonunu tıklayın.

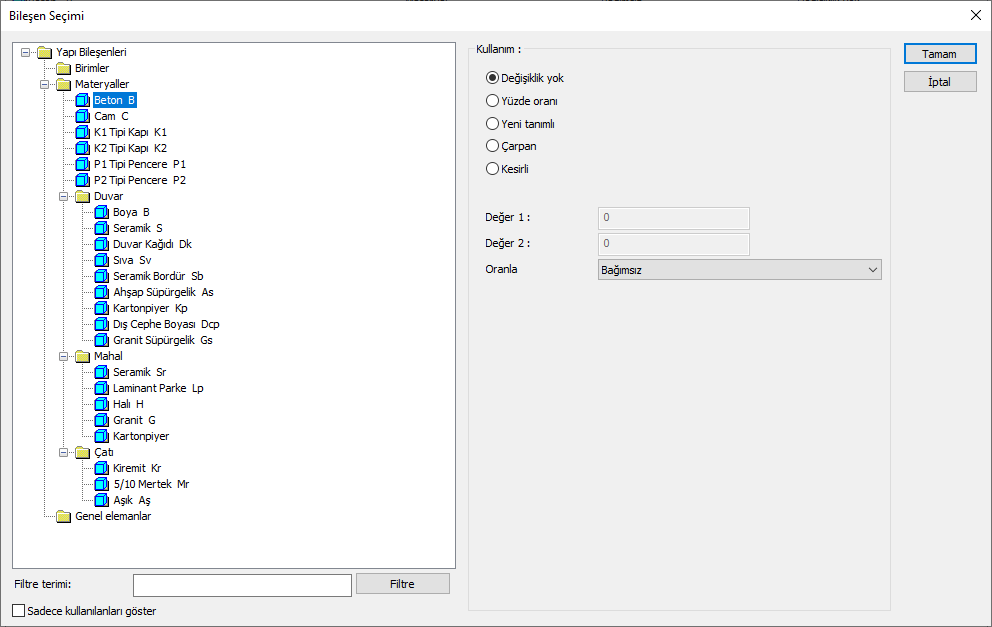

• Bileşen Seçimi diyaloğu açılacaktır.

• Bu diyalogda sol tarafta bulunan listeden malzeme ile ilgili klasörü tıklayın. Kullanmak istediğiniz malzemeyi seçin.

• Sağ tarafta bulunan parametreleri ayarlayın.

• Tamam butonu tıklayın. “Bileşen Seçimi” diyaloğu kapanacaktır. Yapı Bileşenleri sekmesinde malzemeye ait özet bir satır görünecektir. Bir objeye birden fazla malzeme ataması yapılabilir.

Bileşen seçimi diyaloğu kullanım bölümünde bulunan parametreler şunlardır:

Değişiklik yok: Söz konusu obje için atanacak malzemenin miktarı, daha önce malzeme tanımında belirlendiği büyüklükte kullanılması istendiği zaman işaretlenir.

Yüzde oranı: Bu satır, daha önce malzeme tanımında belirlenen miktarın, aynı diyalogda bulunan “Değer 1” satırında girilen değer kadar yüzdesi ile kullanılmak istendiği zaman işaretlenir. Örneğin, malzeme miktarı 70 ise, “Değer 1” satırında 40 yazıyorsa, malzeme miktarı %40’ı kadar kullanılacak demektir.

Yeni tanımlı: Bu satır, daha önce malzeme tanımında belirlenen miktarın yerine aynı diyalogda bulunan “Değer 1” satırında girilen miktarın kullanılması için işaretlenir.

Çarpan: Bu satır, daha önce malzeme tanımında belirlenen miktar ile aynı diyalogda bulunan “Değer 1” satırında girilen değerin çarpımın sonucunda bulunan değerin miktar olarak kullanılması için işaretlenir.

Kesirli: Bu satır, daha önce malzeme tanımında belirlenen miktarın aynı diyalogda bulunan “Değer 1” ve “Değer 2” satırlarında girilen değerlerin oluşturduğu kesir değeri kadar kullanılması için işaretlenir. “Değer 1” pay “Değer 2” paydadır.

Oranla: Malzemenin hangi ölçeğe -alana, çevreye, uzunluğa vs.-, bölgeye -yan alan, üst, kenar vs.- oranlanacağı belirlenir. Oranla liste kutusunun içeriği işlem yapılan objeye ve malzemenin ölçüsüne göre otomatik belirlenir. Örneğin kolon için işlem yapılıyorsa farklı bir liste, kütüphane için işlem yapılıyorsa farklı bir liste, hacim ise farklı bir liste, alan ise farklı bir liste oluşacaktır.

Oranla listesinde uzatılmış obje ve malzeme ölçüsüne göre beliren satırlar şunlardır.
