Eleman Raporlarında Bodrum Kat Elemanları İçin Tasarıma Esas İç Kuvvetler

  • Eleman raporlarında sünek ve sünek olmayan iç kuvvetler tablo içinde ayrılır ve D katsayısı ile arttırım yapılması özetlenir.

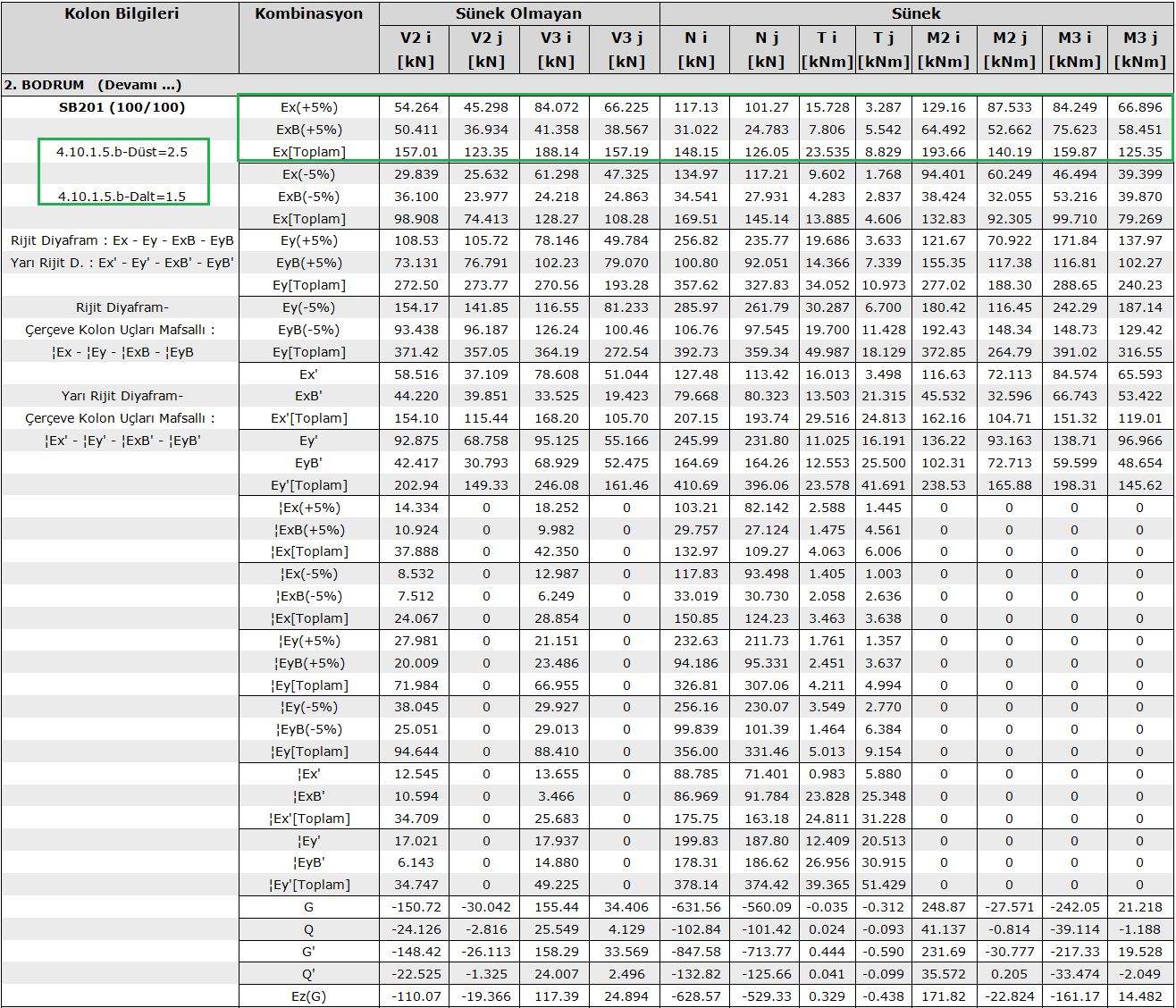

  • Örneğin yukarıdaki tabloda 2.Bodrum kat S01 kolonu analiz sonrası tasarıma esas iç kuvvetler hesabı verilmiştir. EX yönünü detaylı inceleyecek olursak sünek olmayan davranış için V2(i) hesabı şu şekildedir:

  • Ex (+5%) için V2(i)=54.264 kN, ExB(+5%) için V2(i)=50.411

Tasarıma esas (0.6*2.5*54.264)+(1.5*50.411)=157.0125 √

  • Sünek iç kuvvetlerin tasarıma esas iç kuvvetleri ise herhangi bir arttırıma uğramaz. Alt ve üst bölüm analiz sonuçları toplanır.

  • Ex (+5%) için Ni=117.13 kN, ExB (+5%) Ni=31.022

Tasarıma esas 117.13+31.022=148.15 √
