Yapının Analiz Model Görünümü
Yapının analiz modelinde gösterilecek düğüm noktası, eleman isimleri, lokal akslar gibi detaylar belirlenir. Detay seçimi Görselleştirme diyaloğu Analiz Modeli sekmesinden yapılır.
Analiz Modeli Görünümü Özelliğinin Yeri

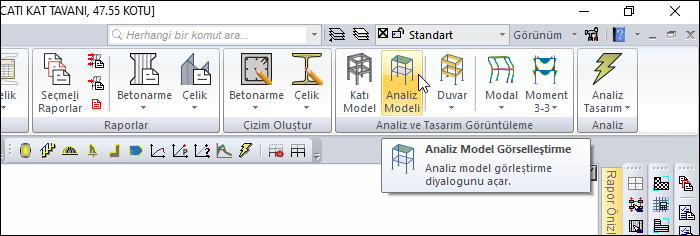

Ribbon menü Betonarme sekmesi Analiz ve Tasarım Görüntüleme başlığı altından Analiz Modeli komutuna tıklayarak Analiz Modeli sekmesinden ulaşabilirsiniz.

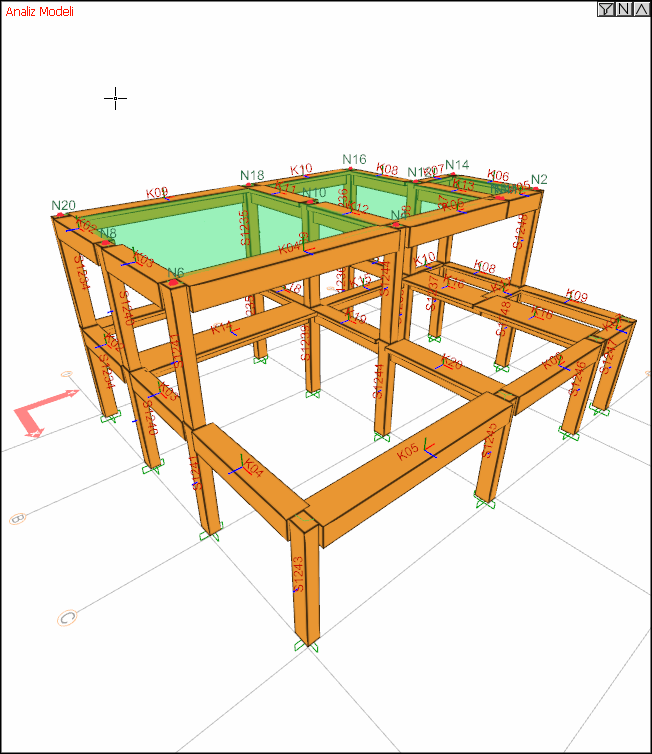

Tüm seçenekler işaretliyken örnek ekran görüntüsü

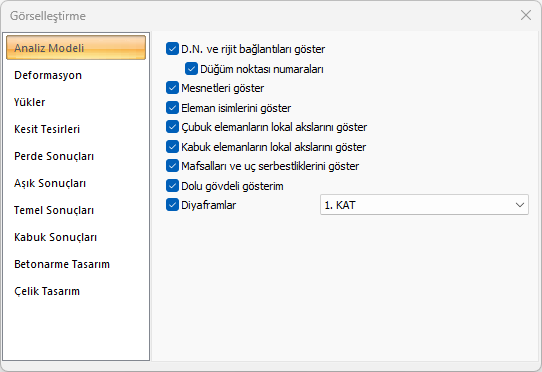

Analiz Modeli Sekmesi
Özellikler |
|---|
Düğüm noktası göster  İşaretlenirse analiz modeldeki eleman birleşimlerime oluşturulan tüm düğüm noktaları kırmızı nokta olarak gösterilir.  |
Düğüm noktası numaraları Düğüm Noktası Göster işaretli ise aktif olur. İşaretlenirse tüm düğüm noktalarının isimleri de gösterilir.  |
Mesnetleri göster  İşaretlenirse çerçeve sistemdeki mesnetler gösterilir.  |
Eleman isimleri  İşaretlenirse elemanların isimleri her bir elemanın üzerinde gösterilir. Örneğin K109, S1235 elemanın adı gibi.  |
Lokal akslar  İşaretlenirse elemanların lokal aksları elemanlar üzerinde gösterilir. Daha detaylı bilgi için Lokal Akslar.  |
Eleman uç serbestlikleri  İşaretlenirse uç serbestliği tanımlanmış elemanların bilgisi eleman üzerinde gösterilir.  |
Dolu/Çubuk gövdeli gösterim  İşaretlenirse çerçeve sistem dolu gövdeli(katı) olarak gösterilir. İşaretlenmezse çizgi(çubuk) olarak gösterilir.  |
Diyaframlar  Bu seçenek işaretlenirse analiz sonrasında sistemde bulunan tüm diyaframlar seçilen kata göre gösterilir. 1. kat diyaframı örnek gösterilmiştir.  |
