Yeni Desen Hattı Tanımlama
Desen hattı tanımla komutuyla, plan düzleminde ilkel objelerle oluşturulan şekil, desen hattı olarak tanımlanır. Kaçıklık ve bağlantı tipi ayarlanır, desen adı verilerek desen hattı oluşturulur.
Desen Hattı Tanımlama Komutunun Yeri

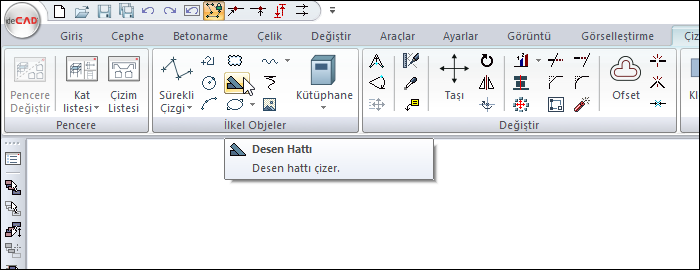

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altında yer alan Desen Hattı komutuna girildikten sonra açılan Rota Bölümleri diyaloğundan Desen Hattı Tanımlama ikonuna ulaşabilirsiniz.
İşlem Adımları
Sürekli çizgi, rota, yay gibi ilkel objelerle deseni oluşturun.
Desen hattı tanımla ikonunu tıklayın.
Oluşturduğunuz deseni seçip farenin sağ tuşuna tıklayın.
Kullanıcı Tanımlı Desen diyaloğu açılacaktır.
İstediğiniz kaçıklık ve bağlantı tipini seçip desene isim verin.
Tamam butonunu tıkladığınızda yeni desen hattı tanımlanacaktır.
İşlem adımı |
|---|

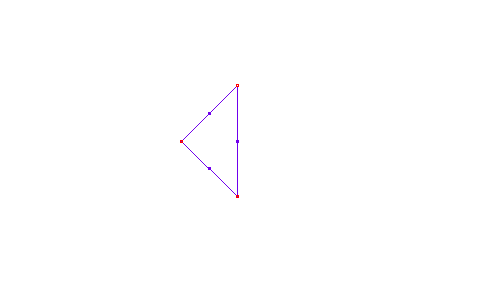

İlkel objelerle desenin oluşturulması  |
Desenin seçilmesi  |

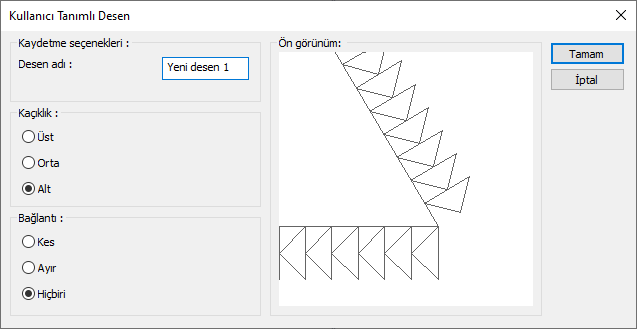

Kullanıcı tanımlı desen diyaloğunda ayarların yapılması ve isimlendirilerek kaydedilmesi  |

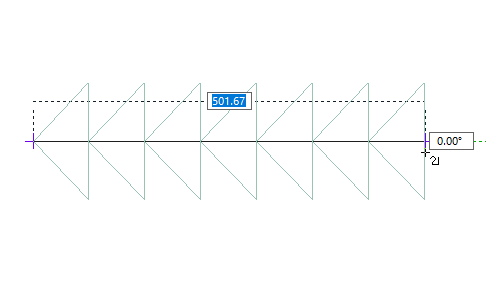

Yeni desen 1  |
