Rota Oluşturma

Rota komutu düz, eğri ve yay formunda çizgi çizer. Rota, merdiven ve havuz gibi objeleri oluşturmak için kullanılan yardımcı bir komuttur.

Rota Komutunun Yeri

Mimari Programda

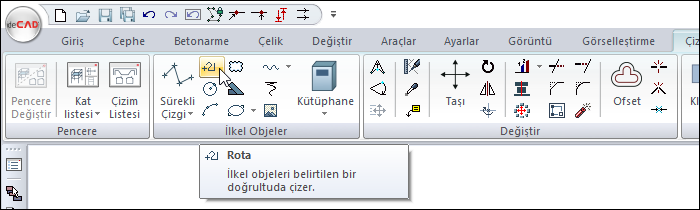

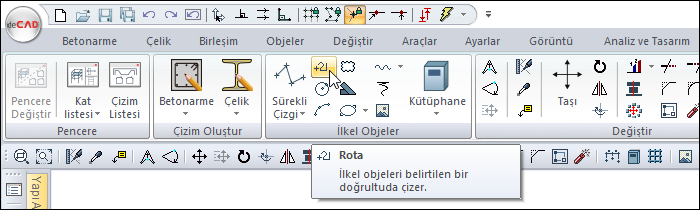

Mimari program da ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

Statik Programda

Statik program da ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

Rota Bölümleri

Özellikler

Çizim hattını düz, dairesel ve eğri formda çizmek için seçim yapılır.

Eğri ve dairesel çizgi hattı çizilirken kullanılan bir parametredir. Bu sayı büyüdükçe eğri ve dairesel çizgiler daha hassas (daha eğrisel) çizilirler.

Eğri çizgi hattı çizilirken kullanılan parametredir. Bu sayı küçüldükçe dönüşler daha keskin çizilir.

Rota Oluşturma İşlem Adımları

  • Ribbon menüde Rota ikonunu tıklayın.

  • Çizim alanında herhangi bir noktayı farenin sol tuşu ile tıklayın. Bu rotanın başlangıç noktasıdır.

  • Fareyi sürükleyin. Farenizin hareketine bağlı olarak rotanızın öngörüntüsü değişecektir.

  • Rota bölümleri adında yüzer bir toolbar açılacaktır. Bu toolbarda düz, yay ve eğrisel formda rota oluşturmak için butonlar bulunmaktadır.

  • Çizeceğiniz şekle göre ilgili butonu tıklayın. Düz hat ile devam edebilirsiniz.

  • Shift tuşuna basarak düz ya da dik bir kenar çizebilirsiniz.

  • Sol tuşu tıklayarak rotanın bitiş noktasını belirleyin.

  • Rota çizilecektir. Program rota komutundan çıkmayacak, ilk çizilen rotanın bitiş noktası başlangıç noktası kabul edilerek rota çizimine devam edilecektir.

  • İkinci noktasını belirledikten sonra açı girmek için klavyeden A tuşuna basın. İmleç koordinat kutusundaki A hanesine gidecektir. Buraya açı değeri olarak 90 (derece) girin ve enter tuşuna basın. Çizilmekte olan rotanın doğrultusu, girilen açı değerine kilitlenecektir.

  • Uzunluk girmek için klavyeden L tuşuna basın. İmleç koordinat kutusundaki L hanesine gidecektir. Buraya uzunluk değeri olarak 350 (cm) girin ve enter tuşuna basın. Çizilmekte olan rota uzunluk değeriyle sınırlanacaktır.

  • Çizim alanında girdiğiniz açı doğrultusunda ve uzunluğunda rotanın öngrüntüsü oluşacaktır. Farenin sol tuşuna tıklayarak son noktanızı oluşturun.

  • İsterseniz yeni noktalar tıklayarak rota çizimine devam edebilirsiniz. İşlemi sonlandırmak için farenin sağ tuşuna tıklayın.

İşlem adımı

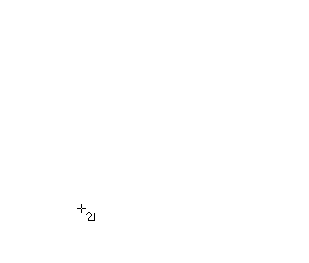

Rotanın ilk noktasının belirlenmesi

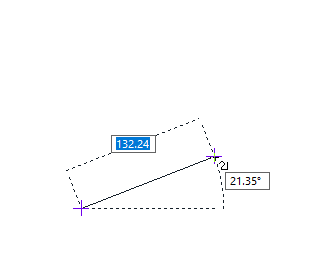

Fare hareketine bağlı olarak rota öngörüntüsünün değişmesi

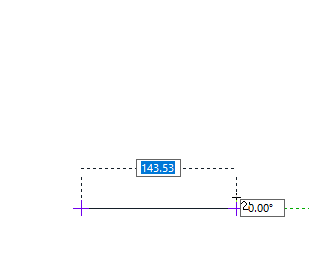

Rotanın ikinci noktasının shift tuşuna basarak belirlenmesi - shift tuşu ile düz ya da dik bir kenar çizilebilir

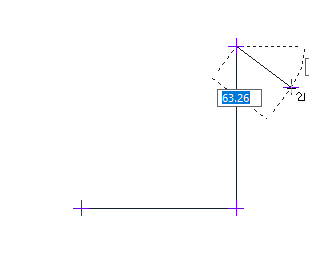

Üçüncü nokta için koordinat kutusu açı bölümünün kullanılması - klavyeden A tuşuna basılması ve 90 değerinin girilip enter tuşuna basılması

Üçüncü nokta için koordinat kutusu uzunluk bölümünün kullanılması - klavyeden L tuşuna basılması ve 150 değerinin girilip enter tuşuna basılması

Farenin sol tuşuna tıklanarak üçüncü noktanın belirlenmesi ve bir sonraki kenarın öngörüntünün oluşması

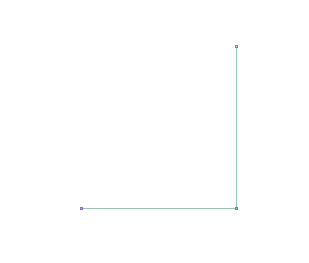

Farenin sağ tuşu tıklanarak rotanın tamamlanması

Rota Ayarları Diyaloğunun Yeri

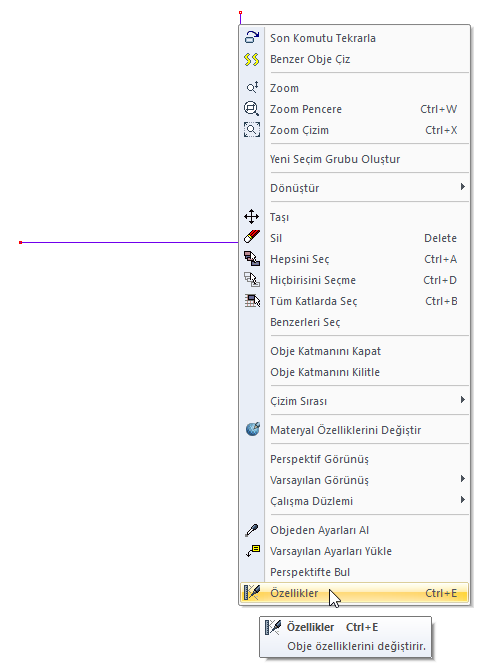

Ayarlarına girmek istediğiniz rotayı seçin farenin sağ tuşuna tıklayarak açılan menüden Özellikler satırına tıklayın.

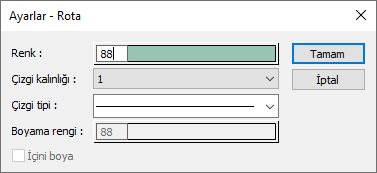

Rota Ayarları

Özellikler

Renk

Çizginin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Çizgi kalınlığı

Çizgi kalınlığı seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun kalınlık seçilir. Burada seçilen kalınlık sadece ekranda geçerlidir. Çizim çıktılarına etki etmez.

Çizgi tipi

Çizgi tipi seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun çizgi tipi seçilir.


Sonraki Konu

Eğri
