Desen Hattı Ayarları
Desen hattı ayarlarından çizgi rengi, kalınlığı, desen kalınlığı, bağlantı ve kaçıklık tipi ayarlanır. Tanımlanmış desen tipleri listelenir, proje tasarımına uygun desen seçilir.
Desen Hattı Ayarlarının Yeri

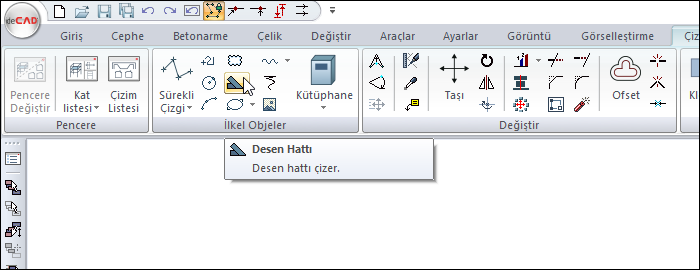

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altında yer alan Desen Hattı komutuna girildikten sonra açılan Rota Bölümleri diyaloğundan Ayarlar ikonuna ulaşabilirsiniz.

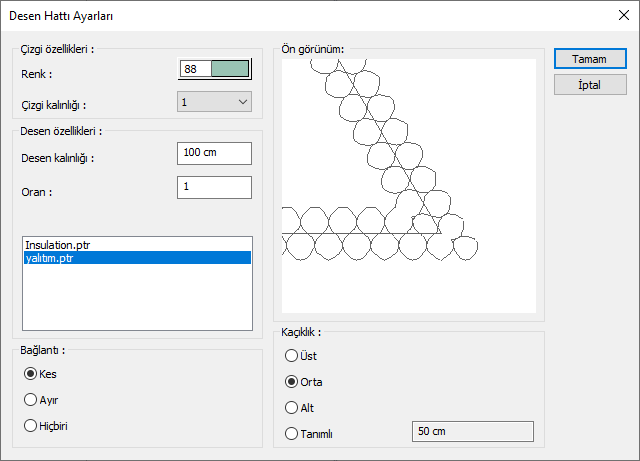

Desen Hattı Ayarları
Özellikler ve Açıklamaları |
|---|
Renk  Desen hattının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir. |
Çizgi kalınlığı  Desen hattının çizgi kalınlığı seçilir. Kutucuğun yanındaki aşağı ok butonu tıklandığında açılan listeden uygun kalınlık seçilir. Burada seçilen kalınlık sadece ekranda geçerlidir. Çizim çıktılarına etki etmez. |
Desen kalınlığı  Desen kalınlığı girilir. |
Oran  Desenin tasarım haline göre oranı/ölçeği girilir. |
Desen hattı listesi  Kayıtlı olan desen hatları listelenir. İstenilen desen hattı listeden seçilir. |
Bağlantı  Desen hattında köşe gibi iki kenarın bağlandığı noktlar iççin bağlantı tipi seçilir. Kes seçeneği  Ayır seçeneği  Hiçbiri seçeneği  |
Kaçıklık  Desen hattının tanımlanacağı referans noktasını belirleyen seçenektir. Alt, orta ya da üst noktası referans olarak kullanılabileceği gibi tanımlı seçeneği ile hattın üst kenarına göre girilen mesafe de kullanılabilir. Girilen mesafe hat kalınlığından fazla olamaz. |
Ön görünüm  Oluşacak desen hattı ve seçilen bağlantının öngörüntüsü yer alır. |
