Yarı Rijit Diyafram (Elastik Diyafram) Davranışı

Döşemelerin kabuk elemanlara bölünerek ve deformasyonları dikkate alınarak analiz yapılmasıdır.

Yarı Rijit Diyafram Davranışı ile;

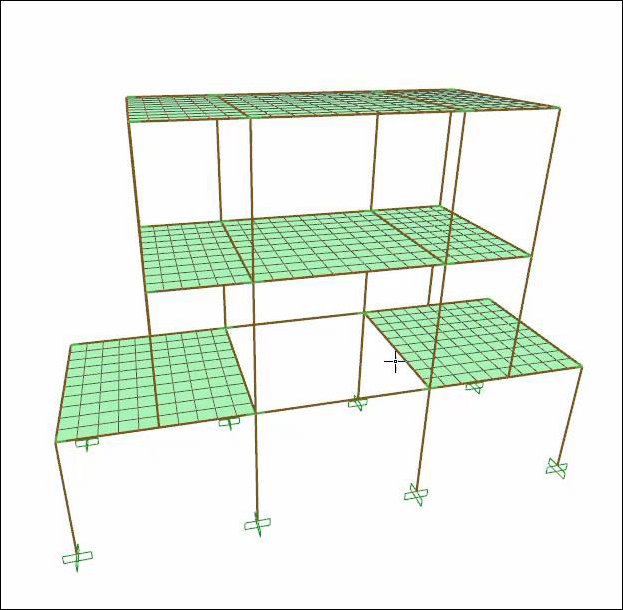

  • Döşemeler kabuk elemanlara bölünür.

  • Döşeme düzlem içi etkiler göz önüne alındığı için daha hassas sonuçlar verir.

  • Kat kütleleri döşemeler boyunca yayılı kütleler olarak dikkate alınır.

Tercih edilen yapı türleri;

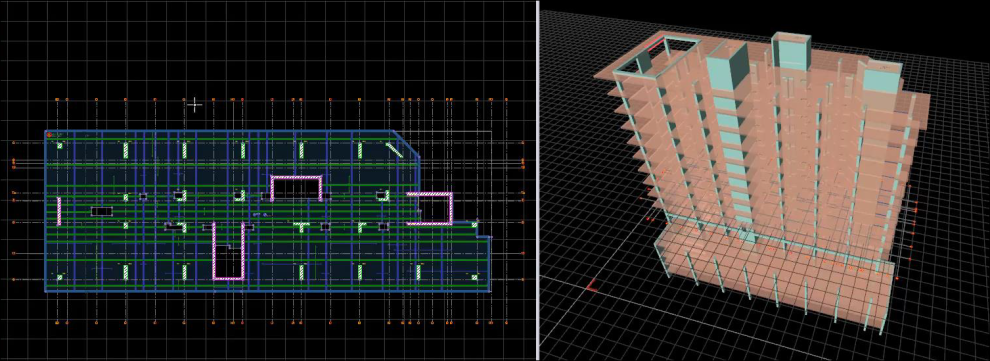

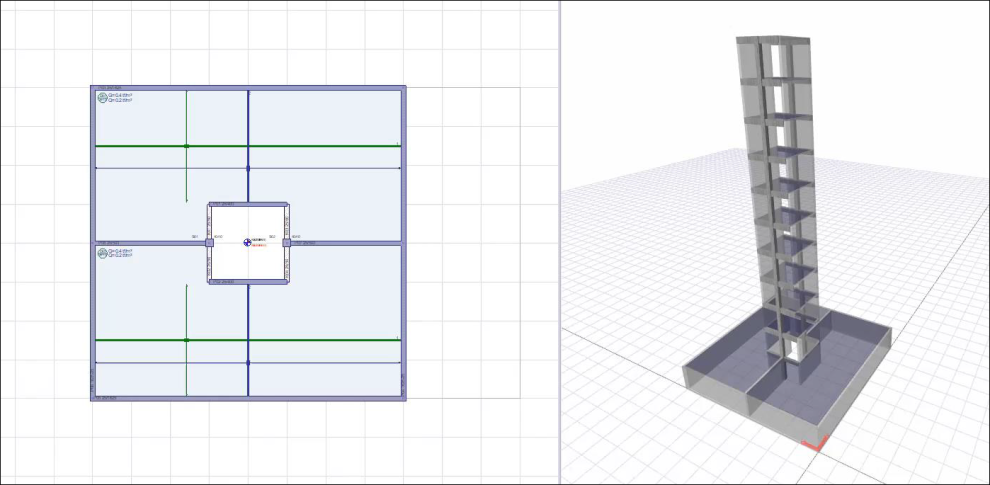

  • Plan düzensizliği ve burulma düzensizliği olan yapılar

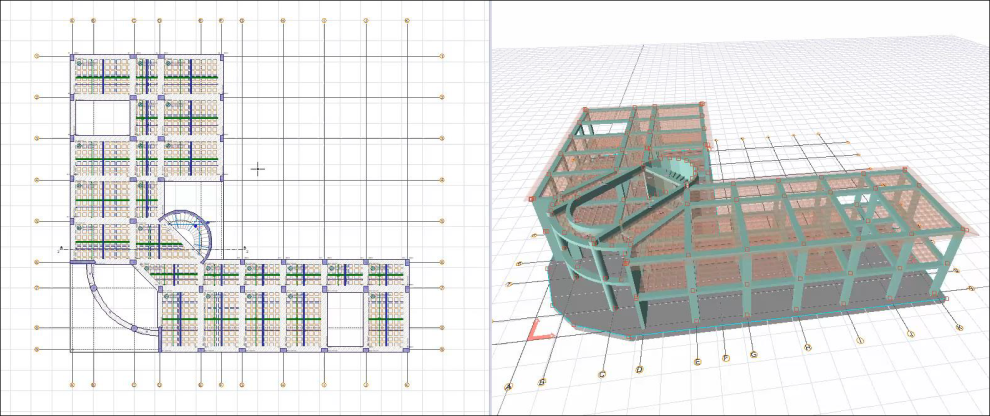

  • Döşeme süreksizliği olan yapılar

  • Kirişsiz döşeme sistemi olan yapılar

  • Nervür veya kaset döşeme sistemi olan yapılar

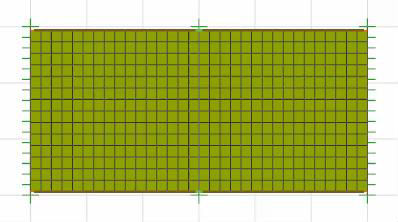

Döşeme kabuk elemanlara bölünerek, şekil değişimleri dikkate alınıyor.

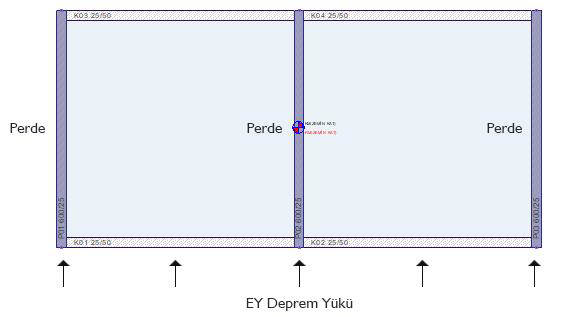

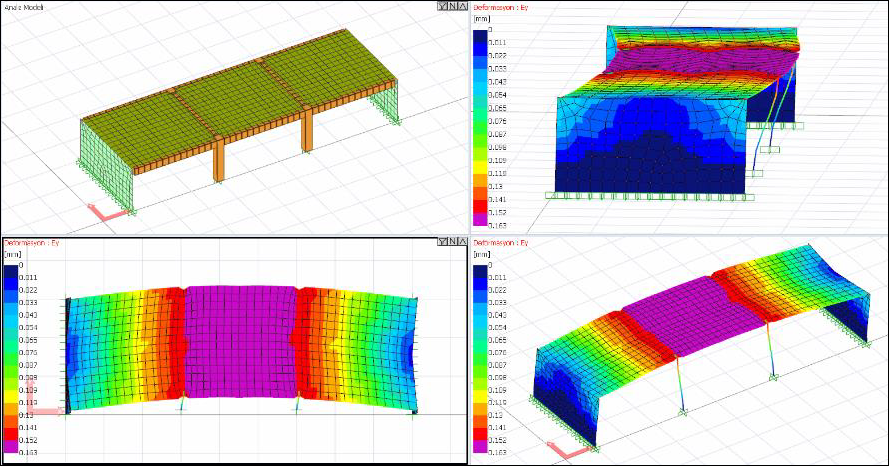

  • Rijit diyafram ile yarı rijit diyafram modellerini karşılaştırdığımızda modellerin orta bölgesinde farklı deplasman değerleri görülmektedir.

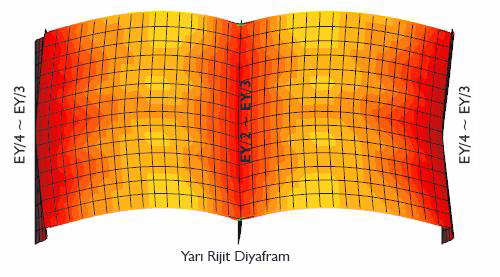

  • Yarı rijit diyaframlı modelde deplasman değeri 0.163 milimetredir.

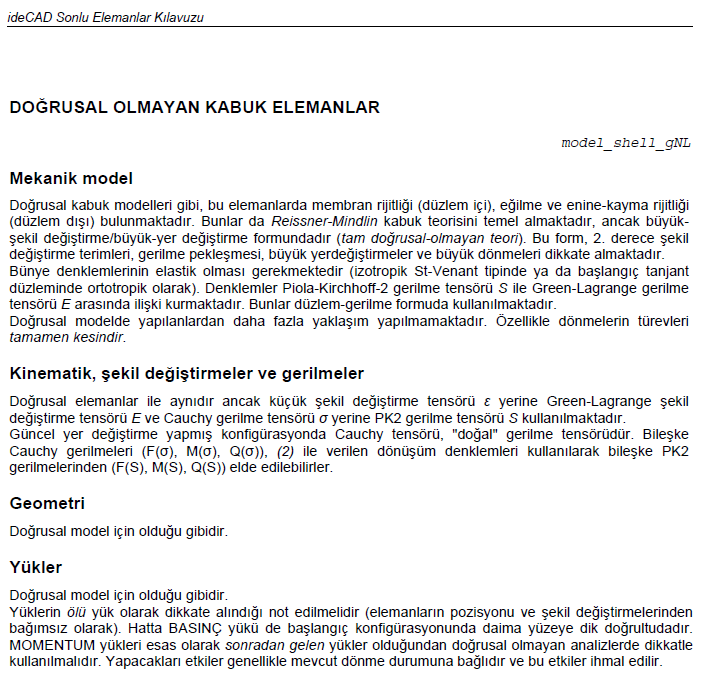

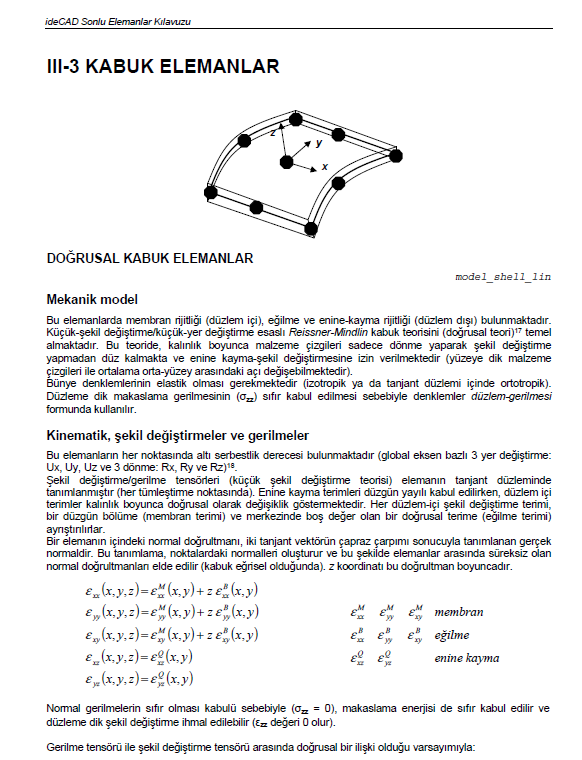

ideCAD Sonlu Elemanlar Kılavuzu 57.nci sayfalardan sonraki sayfalardan alınmıştır.

Diyafram Modelleme Seçimi

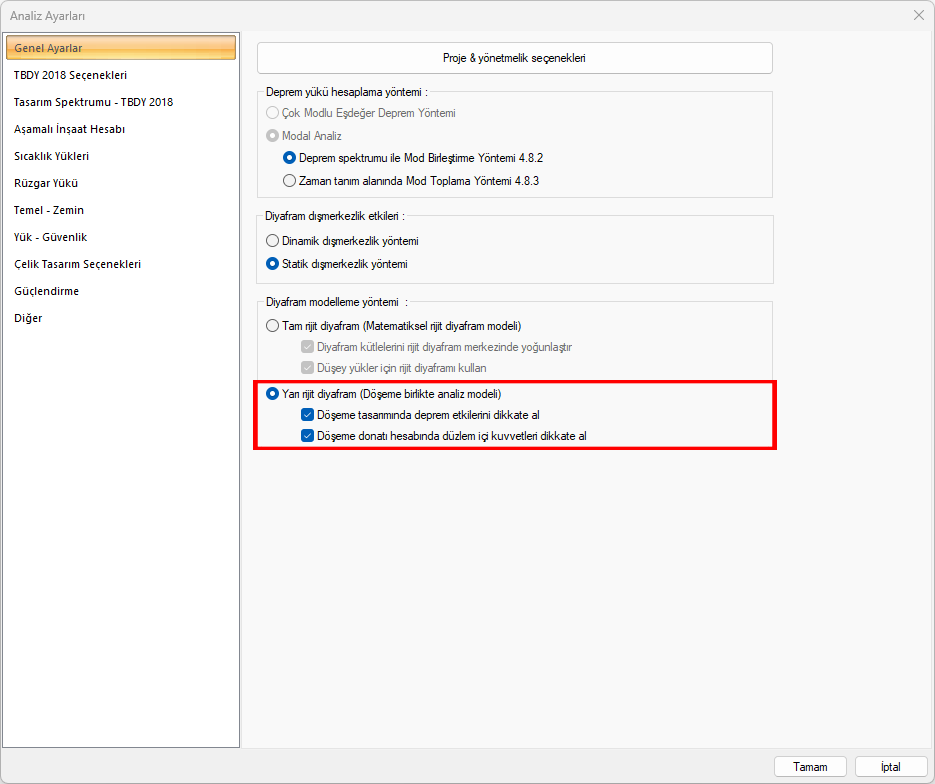

Yarı Rijit diyafram modellemek için Analiz Ayarları diyaloğundan diyafram modelleme yöntemi seçilir.

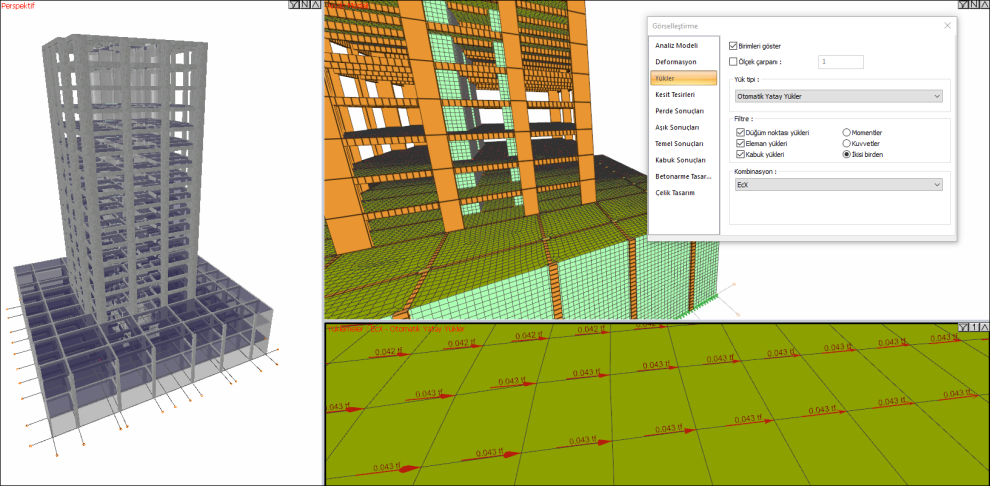

Yatay Yüklerin Gösterimi

Düşey Yükler Altında Yapının Davranışı

Geçiş Katlı Yapıların Yarı Rijit Diyafram ile İrdelenmesi

A2 - A3 Düzensizliği Olan Yapıların Yarı Rijit Diyafram ile İrdelenmesi

Kirişsiz Döşeme Olan Yapıların Yarı Rijit Diyafram ile İrdelenmesi
