Yönetmeliklere Göre Diyafram Modellenmesi
TBDY 2018’e Göre Diyafram Modellenmesi
![](../__attachments/2174582879/image-20220603-080303.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
![](../__attachments/2174582879/image-20220603-080309.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

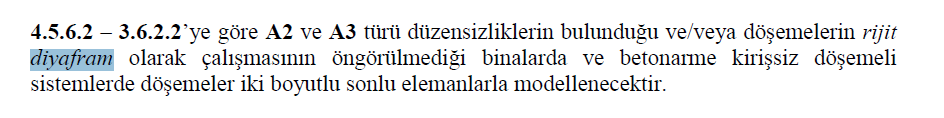

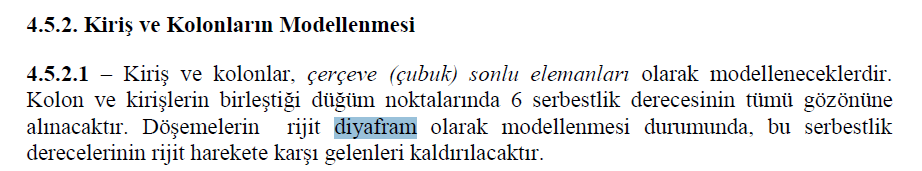

TBDY 2018 - 4.5 Doğrusal Hesap için Taşıyıcı Sistemin Modellenmesine İlişkin Kurallar kısmına göre;
A2 ve A3 Düzensizliği Bulunan Binalar
Kirişsiz Döşemeler
Rijit Diyafram çalışmasının öngörülmediği sistemler
Yarı Rijit Diyafram kabulüne göre hesaplanacaktır.
![](../__attachments/2174582879/image-20220603-080443.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

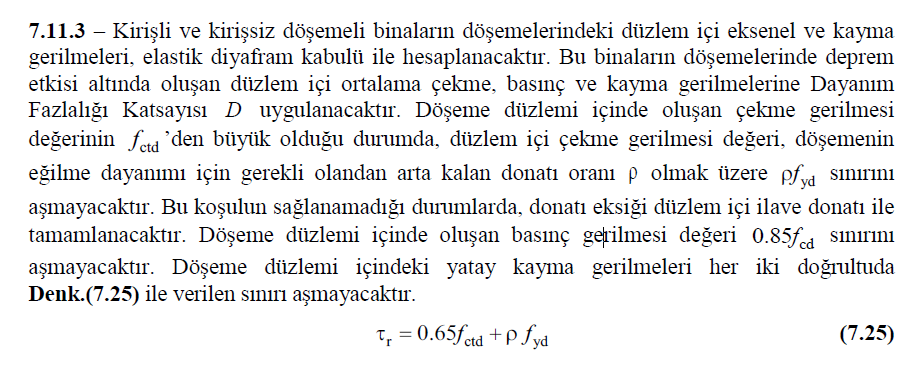

Yeni Deprem Yönetmeliği - Bölüm 7 Deprem Etkisi Altında Yerinde Dökme Betonarme Bina Taşıyıcı Sistemlerinin Tasarımı İçin Özel Kurallar kısmına göre;
Kirişli Döşemeli Binalar
Kirişsiz Döşemeli Binalar
Yarı Rijit Diyafram kabulüne göre hesaplanacaktır.
ASCE/SEI 7-16 Yönetmeliğine Göre Diyafram Modellenmesi
![](../__attachments/2174582879/image-20220603-080607.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

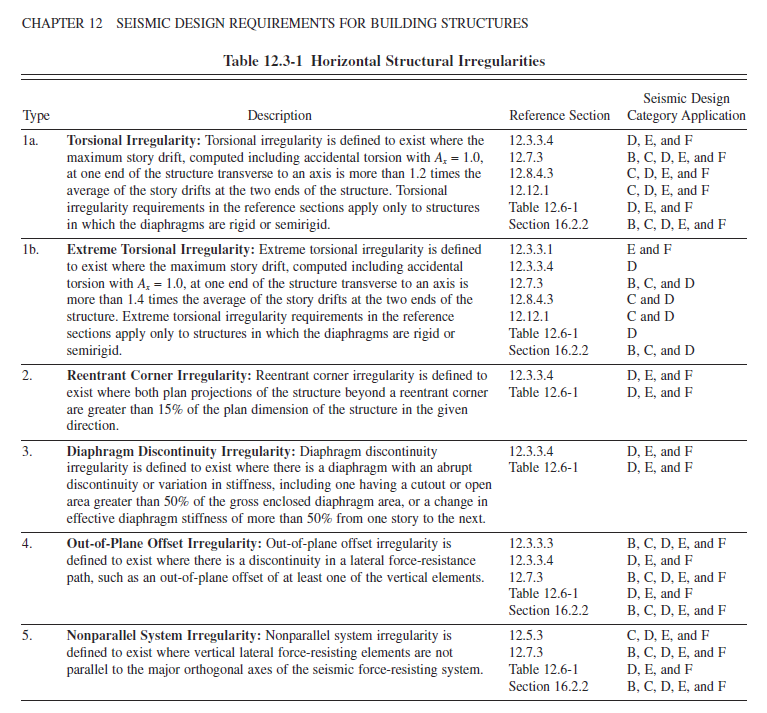

ASCE/SEI 7-16 Yönetmeliği - 12.3.1 Diaphragm Flexibility kısmına göre;
Planda Düzensizliği bulunmayan yapılar
Rijit Diyafram kabulüne göre hesaplanabilir.
![](../__attachments/2174582879/image-20220603-080758.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)

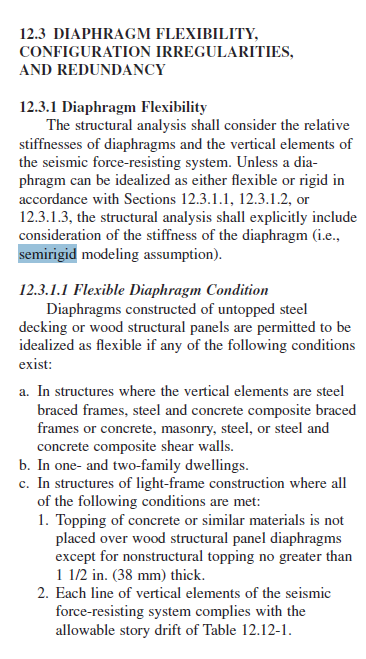

ASCE/SEI 7-16 Yönetmeliği - 12.3.1 Diaphragm Flexibility kısmına göre;
Burulma Düzensizliği
Döşeme Süreksizlikleri(A2 Düzensizliği)
Planda Çıkıntıları olan yapılar (A3 Düzensizliği)
Yarı Rijit Diyafram kabulüne göre hesaplanacaktır.

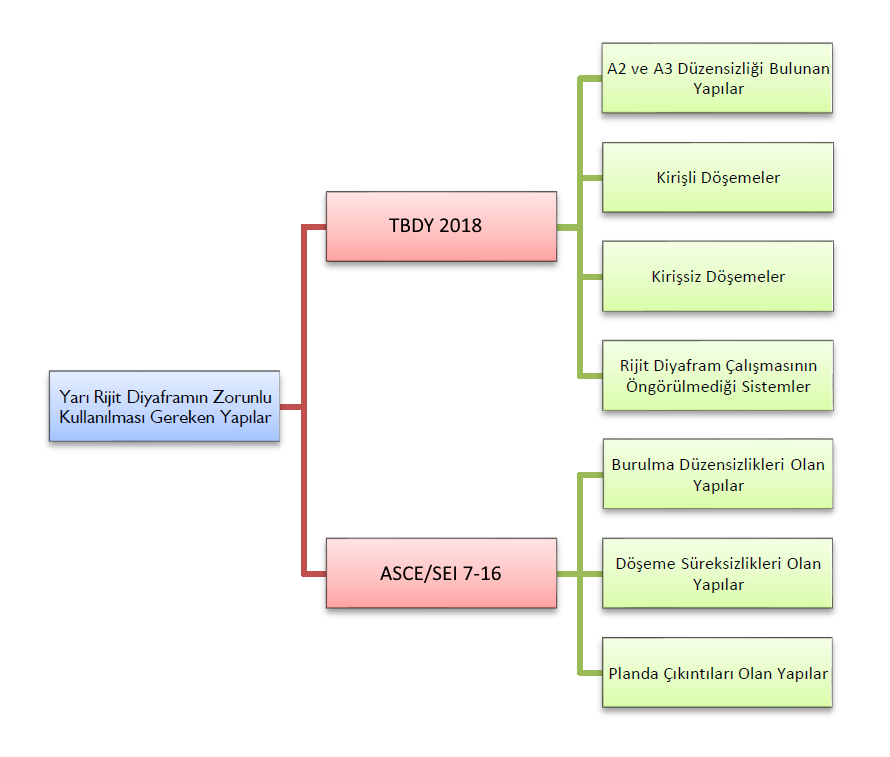

Yönetmeliklere Göre Yarı Rijit Diyaframın Zorunlu Kullanılması Gereken Yapılar
![](../__attachments/2174582879/image-20220603-081256.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
