Rijit Diyafram Davranışı
Yapıya gelen yatay kuvvetlerin, döşeme düzlem içi şekil değiştirmeleri olmadan aktarıldığı varsayılan diyaframdır.
Rijit Diyafram Davranışı ile;
Kat kütleleri döşemenin kütle merkezinde tanımlanabilmektedir.
Bilinmeyen sayısı az olduğu için hızlı analiz yapılır.
Kirişler, eksenel kuvvet almaz.
Tercih edilen yapı türleri;
Plan düzensizliği olmayan, boşluksuz döşemeli yapılar

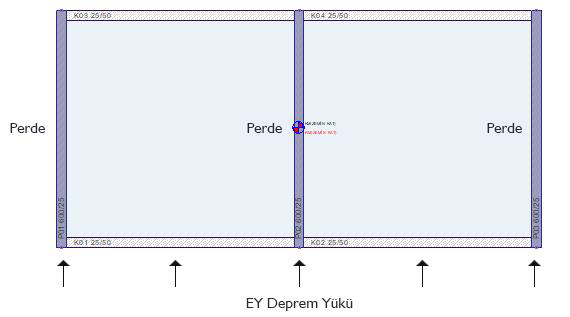

Kat döşemelerinin kendi düzlemleri içinde yatay kuvvetleri taşıyıcı sisteme güvenle aktardığı yapılar
![](../__attachments/2173567909/image-20220603-082508.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)
![](../__attachments/2173567909/image-20220602-142439.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)

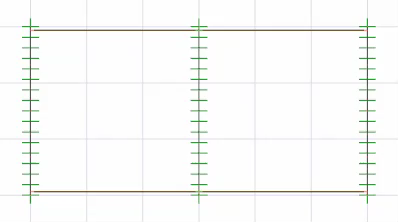

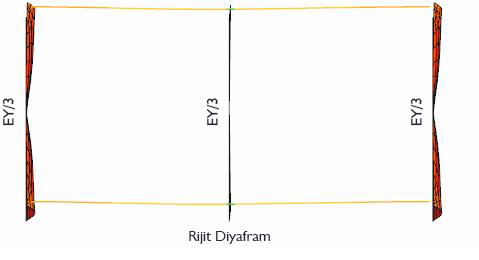

Döşeme düzlem içi sonsuz rijit kabul ediliyor ve şekil değiştirmiyor.
![](../__attachments/2173567909/image-20220603-082531.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)
![](../__attachments/2173567909/image-20220603-060515.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)

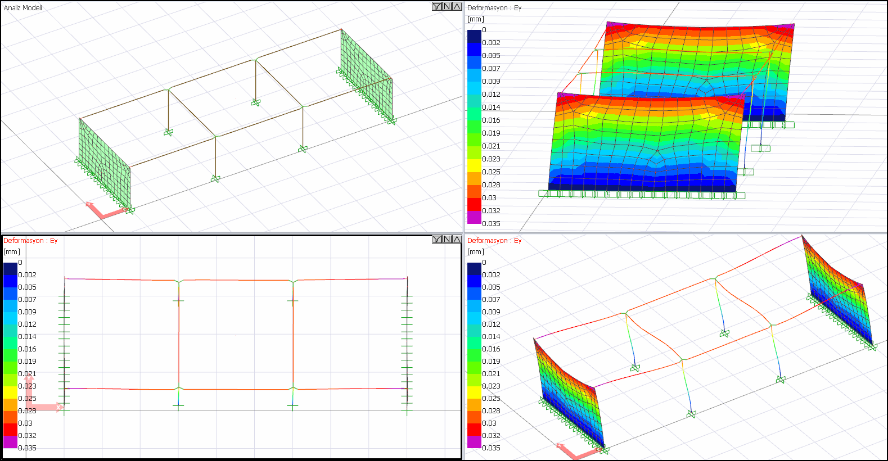

Rijit diyafram ile yarı rijit diyafram modellerini karşılaştırdığımızda modellerin orta bölgesinde farklı deplasman değerleri görülmektedir.
Rijit diyaframlı modelde maksimum deplasman 0.035 milimetredir.
![](../__attachments/2173567909/image-20220603-063510.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)

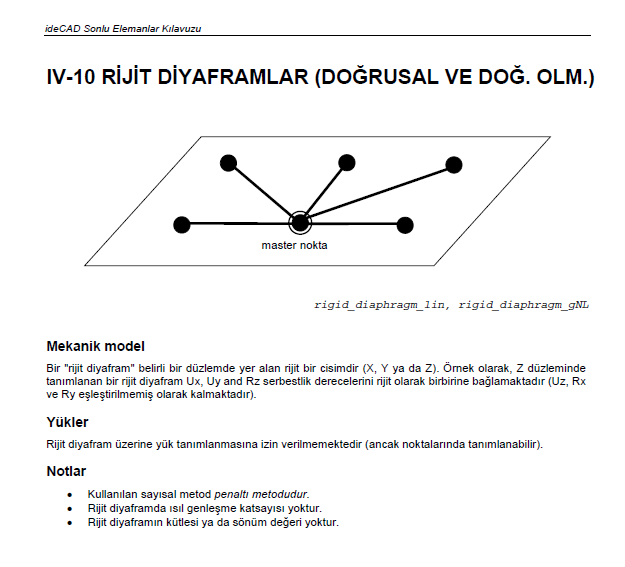

ideCAD Sonlu Elemanlar Kılavuzu 93.ncü sayfayı inceleyebilirsiniz.
Diyafram Modelleme Seçimi

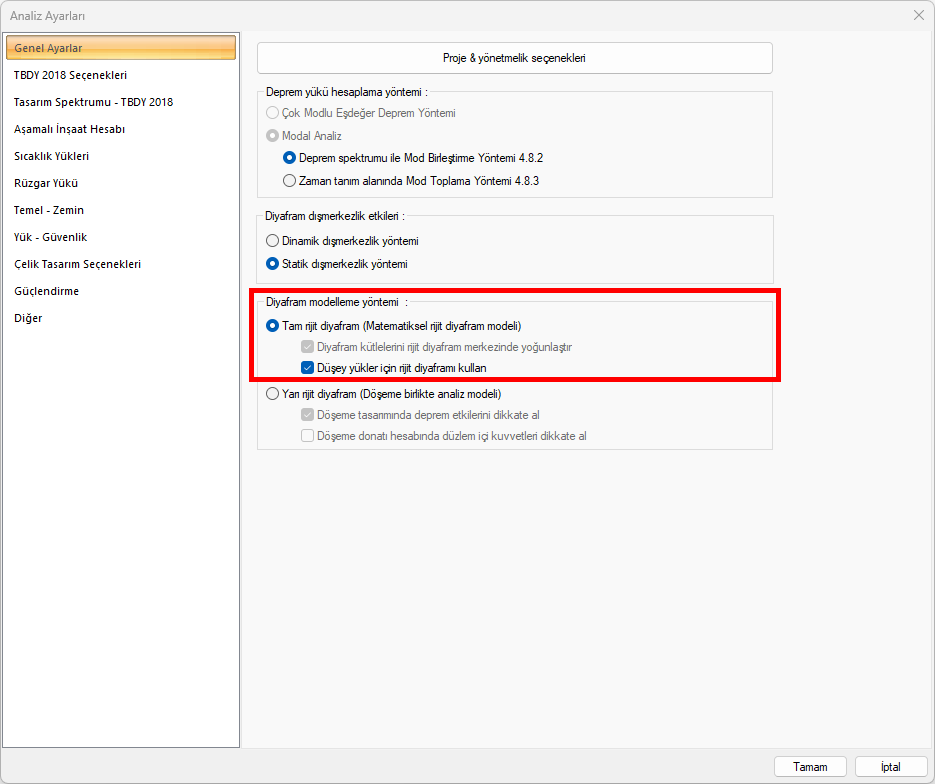

Rijit diyafram modellemek için Analiz Ayarları diyaloğundan diyafram modelleme yöntemi seçilir.
![image-20240522-071731.png](../__attachments/2173567909/image-20240522-071731.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)

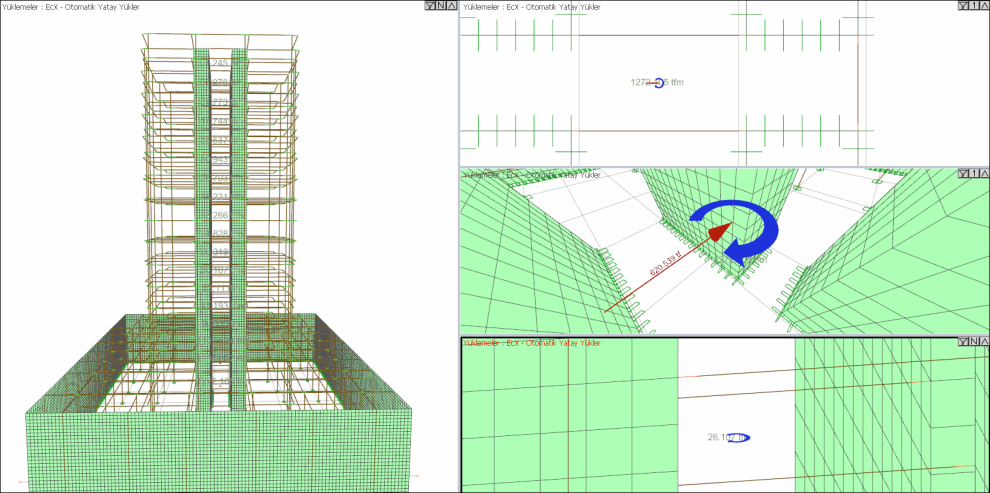

Yatay Yüklerin Gösterimi
![](../__attachments/2173567909/image-20220603-070125.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)

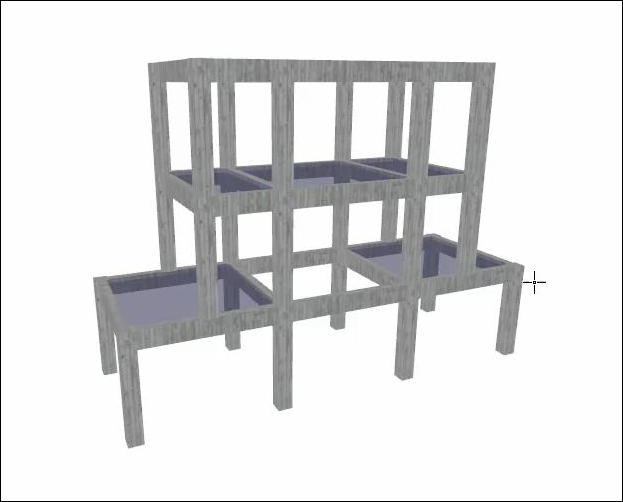

Düşey Yükler Altında Yapının Davranışı
![](../__attachments/2173567909/image-20220603-071628.png?inst-v=5350f2c1-3481-42e2-a2f0-14f1546e8ea1)
