Çelik yapıların tekil eleman çizimlerinin hazırlanması için Tekil Eleman Çizimi komutu kullanılır.
Tekil Eleman Çizimi Komutunun Yeri
Ribbon menüde çelik sekmesi Çizim Oluştur başlığından ulaşabilirsiniz.
İşlem Adımları
-

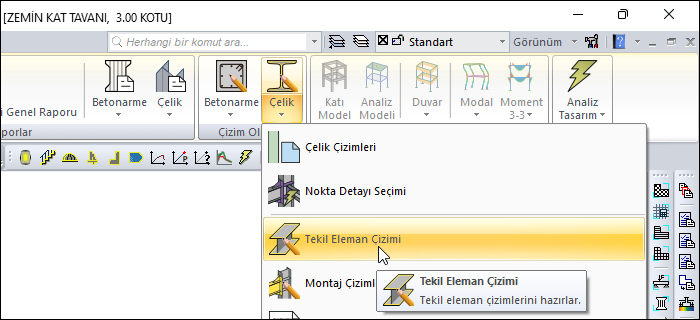

Tekil Eleman Çizimi ikonuna tıklayın.
-
Tekil eleman çizimleri oluşturulacaktır.
-
Çizimleri oluşturmadan önce çelik çizimleri diyaloğundan ayarlar butonuna tıklayarak Çelik Çizim Ayarları diyaloğuna ulaşabilirsiniz. Bu diyalogdan pafta ayarları, ölçekler, yazı tipleri vb. çelik çizimlerle ilgili parametrelere ulaşabilirsiniz.
|

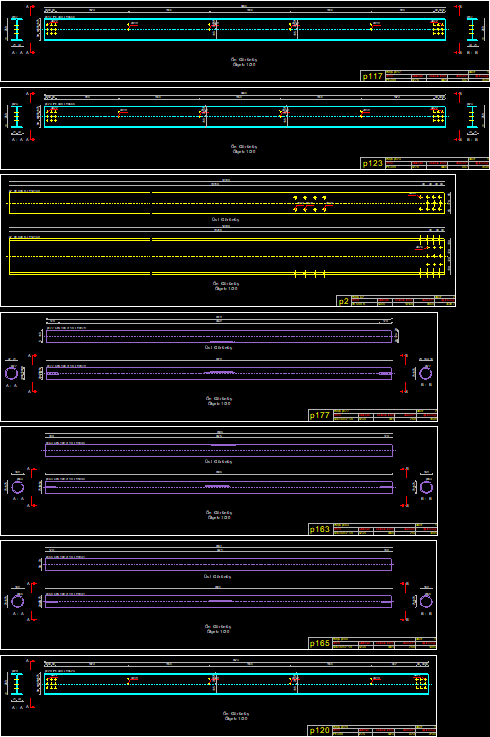

Örnek tekil eleman çizimi |
|---|
|
