3B izometrik görünüş çizimlerinin hazırlanması için 3B İzometrik Görünüş Çizimleri komutu kullanılır.
3B İzometrik Görünüş Çizimleri Komutunun Yeri

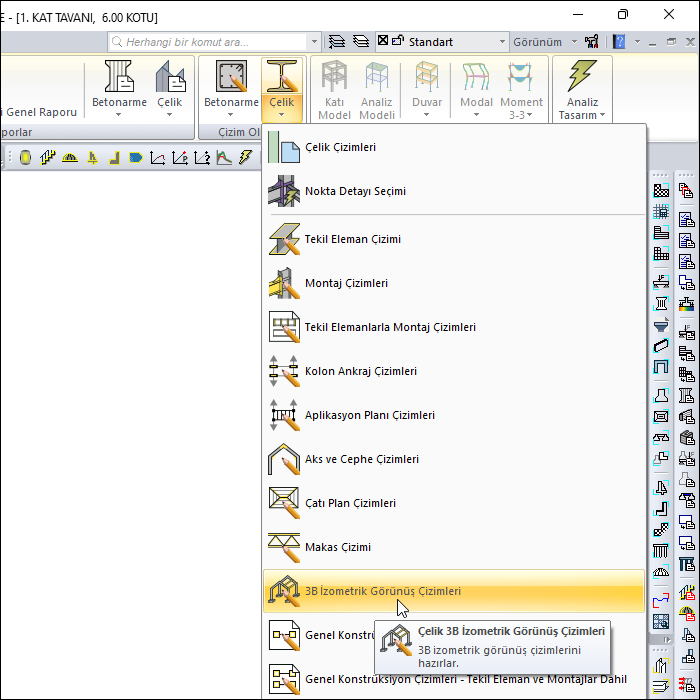

Ribbon menüde çelik sekmesi Çizim Oluştur başlığından ulaşabilirsiniz.
İşlem Adımları
-
3B İzometrik Görünüş Çizimleri ikonuna tıklayın.
-
İzometrik görünüş çizimi oluşturulacaktır.
-
Çizimleri oluşturmadan önce çelik çizimleri diyaloğundan ayarlar butonuna tıklayarak Çelik Çizim Ayarları diyaloğuna ulaşabilirsiniz. Bu diyalogdan pafta ayarları, ölçekler, yazı tipleri vb. çelik çizimlerle ilgili parametrelere ulaşabilirsiniz.
|

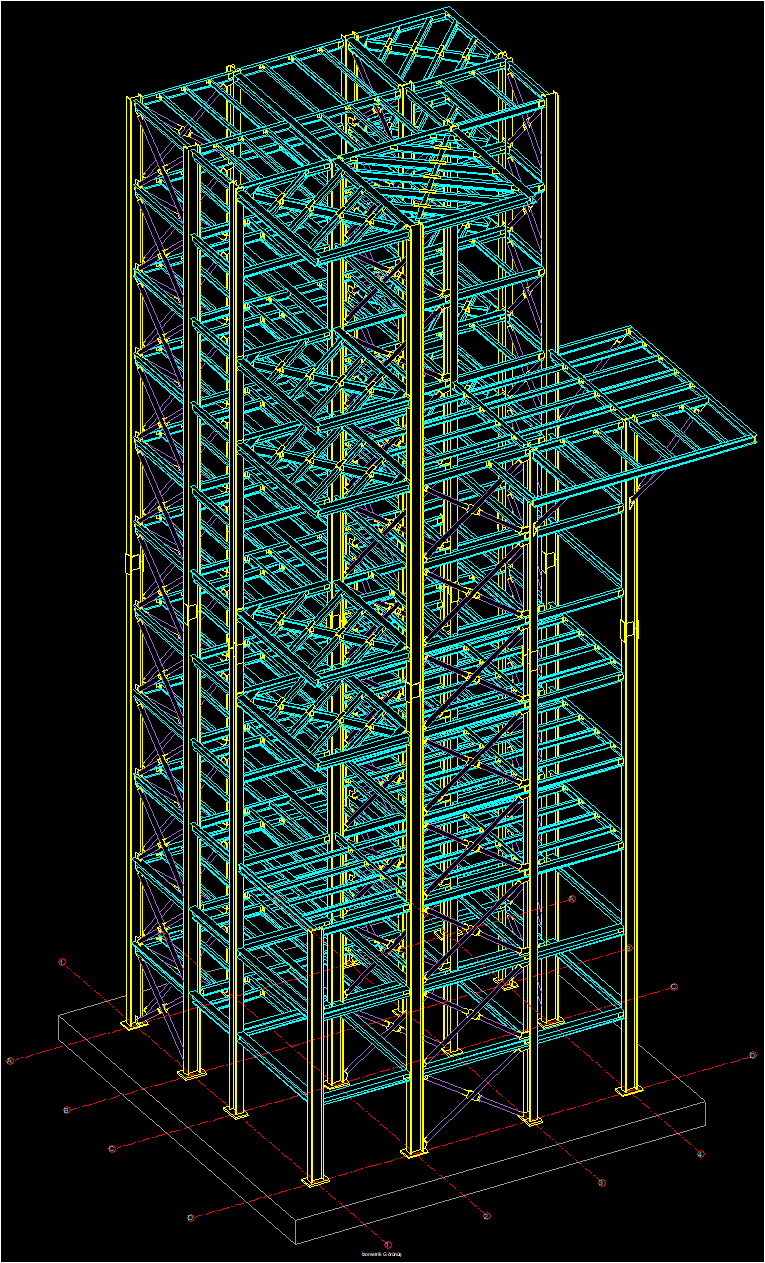

Örnek 3B izometrik görünüş çizimi |
|---|
|
