Montaj çizimlerinin hazırlanması için Montaj Çizimleri komutu kullanılır.
Montaj Çizimleri Komutunun Yeri

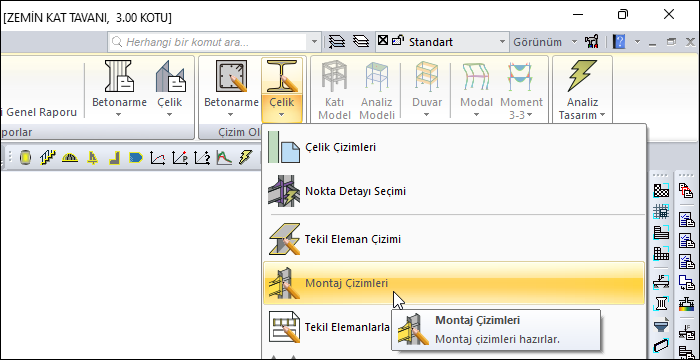

Ribbon menüde çelik sekmesi Çizim Oluştur başlığından ulaşabilirsiniz.
İşlem Adımları
-
Montaj Çizimleri ikonuna tıklayın.
-
Montaj çizimleri oluşturulacaktır.
-
Çizimleri oluşturmadan önce çelik çizimleri diyaloğundan ayarlar butonuna tıklayarak Çelik Çizim Ayarları diyaloğuna ulaşabilirsiniz. Bu diyalogdan pafta ayarları, ölçekler, yazı tipleri vb. çelik çizimlerle ilgili parametrelere ulaşabilirsiniz.
|

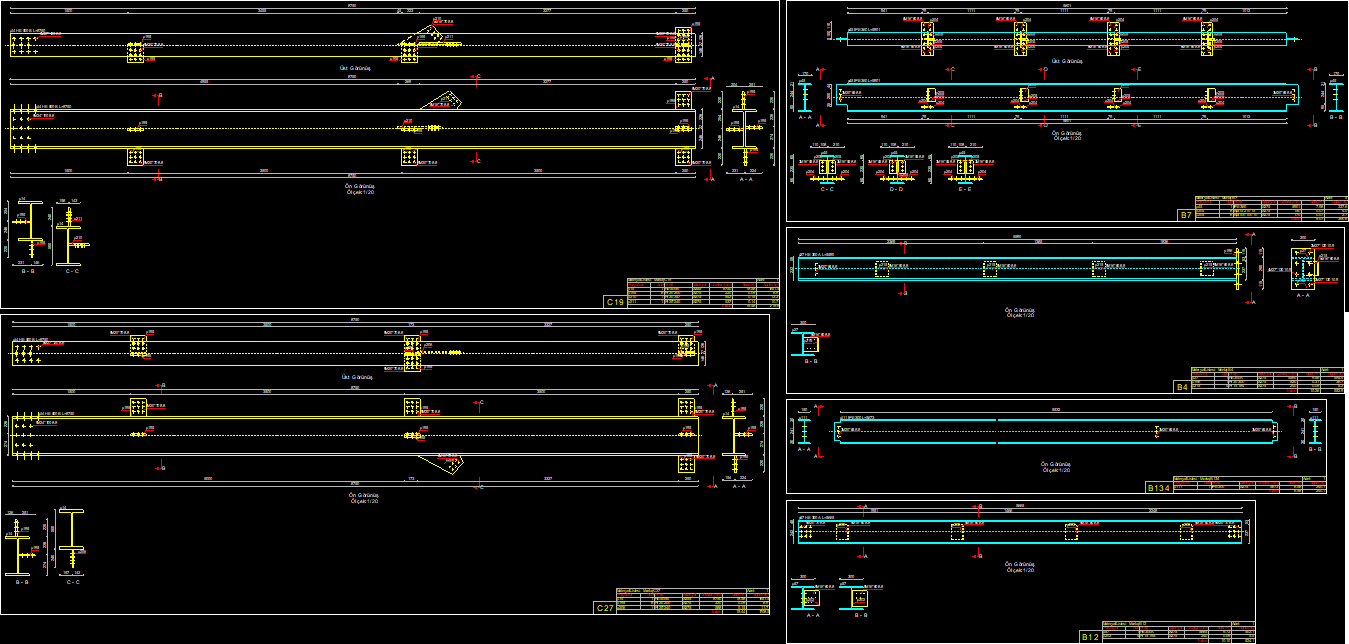

Örnek montaj çizimi |
|---|
|
