Cephe İskelesi Çizimleri
ideCAD ile modellenen iskelenin izometrik, plan ve cephe çizimleri hazırlanır. Eğer iskele modeli flanşlı ise, flanş detayları da çizim olarak verilecektir.
İskele Çizimi Komutunun Yeri

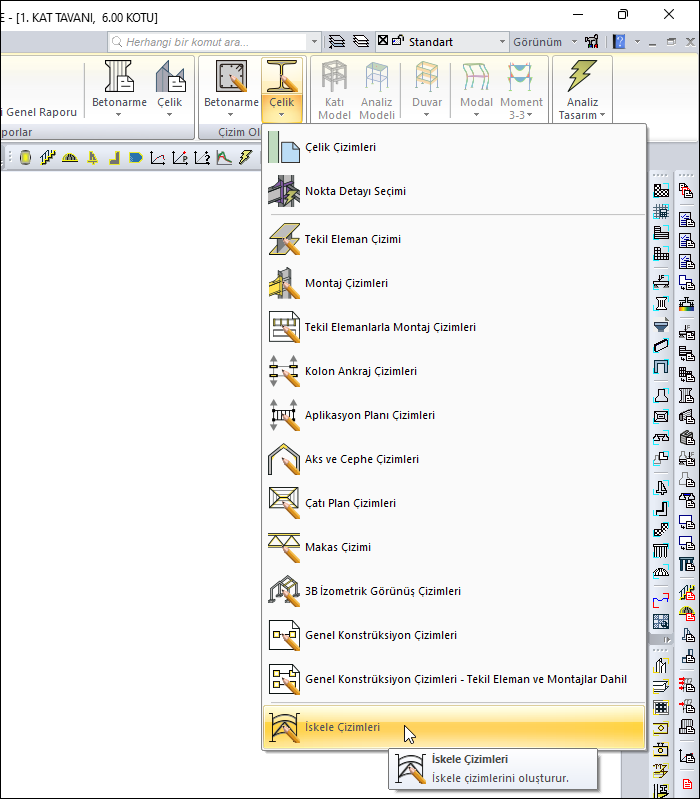

Ribbon menüde çelik sekmesi Çizim Oluştur başlığından ulaşabilirsiniz.
İşlem Adımları
İskele Çizimi ikonunu tıklayın.
İskele Çizim Diyaloğu açılacaktır.

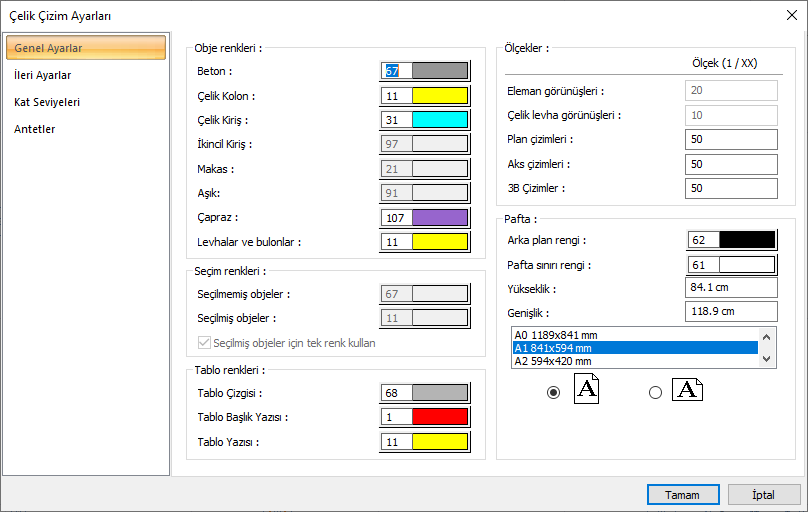

Ayarlar butonuna tıkladığınızda açılan çizim özellikleri diyaloğunda istediğiniz düzenlemeleri yapıp tamam butonuna tıklayın.
Oluştur butonuna tıklayarak iskele çizimlerinizi oluşturun.

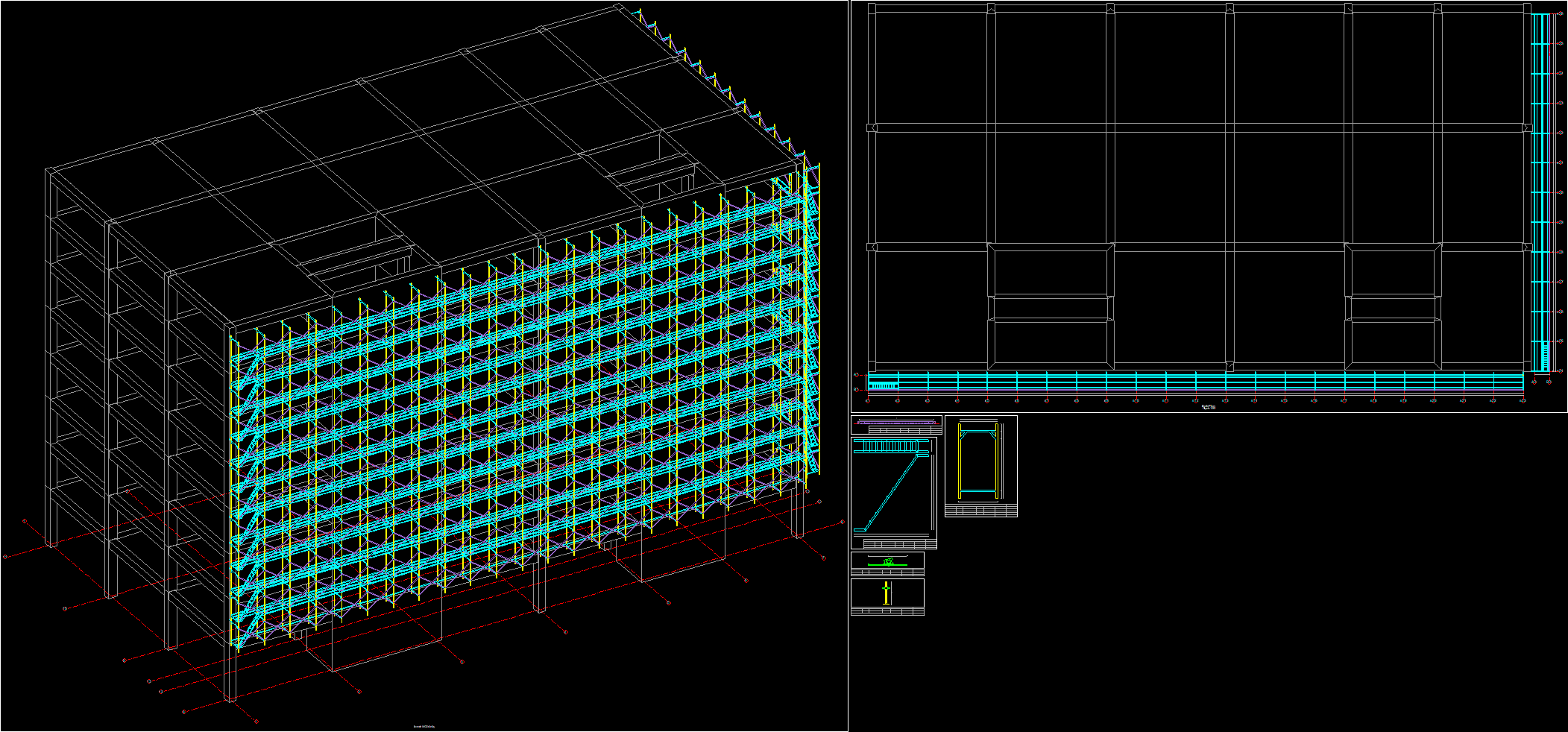

Örnek iskele çizimi |
|---|
 |

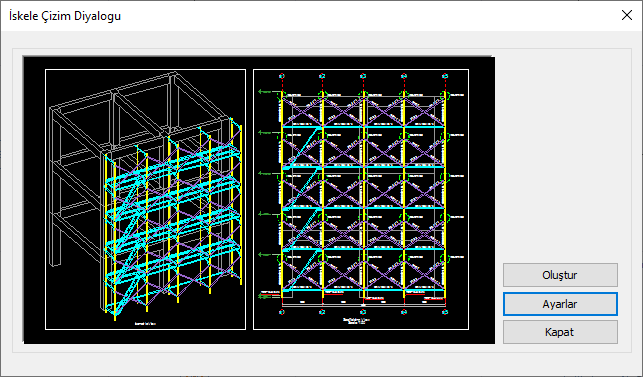

İskele Çizim Diyaloğu
Özellikler ve Açıklamaları |

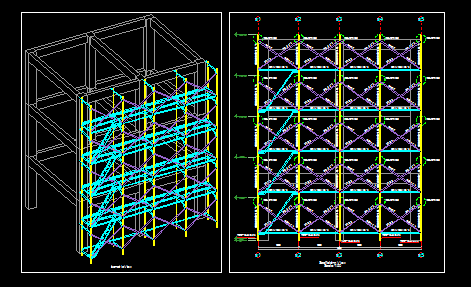

İskele şematik çizim  Şematik iskele çizimi yer alır. |
Oluştur  İskele çizimleri oluşturulur. |
Ayarlar  İskele çizimlerine ait çelik çizim ayarları diyaloğunu açar. |
Kapat  Butonu tıklanarak iskele çizim diyaloğu kapatılır. |
Ayarlar
Ayarlarla ilgili detaylı bilgiye Çelik Çizim Ayarlarından ulaşabilirsiniz.
