Genel Konstrüksiyon Çizimleri
Genel konstrüksiyon çizimlerinin hazırlanması için Genel Konstrüksiyon Çizimleri komutu kullanılır. Genel konstrüksiyon çizimleri aplikasyon planı çizimleri, aks ve cephe çizimleri, 3B izometrik görünüş çizimlerini içermektedir.
Genel Konstrüksiyon Komutunun Yeri

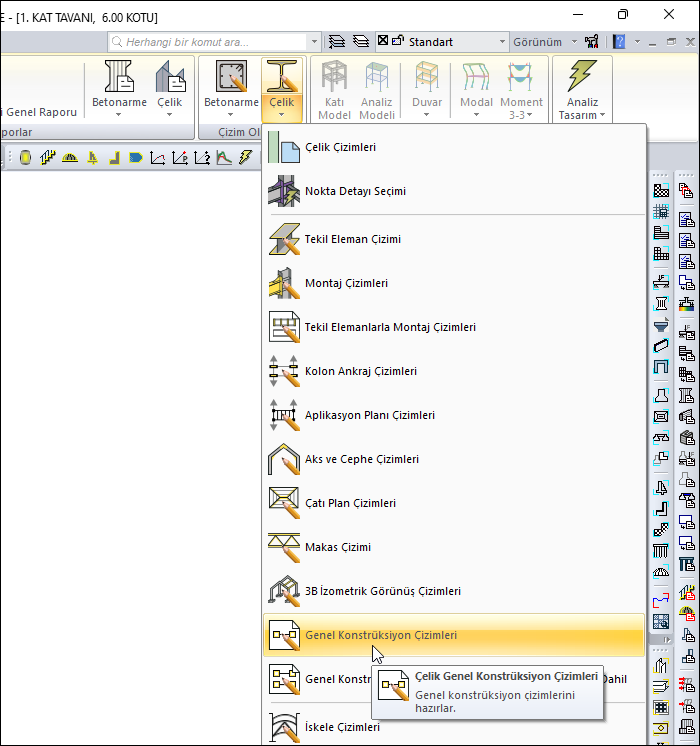

Ribbon menüde çelik sekmesi Çizim Oluştur başlığından ulaşabilirsiniz.
İşlem Adımları
Genel Konstrüksiyon Çizimleri ikonuna tıklayın.
Genel konstrüksiyon çizimleri oluşturulacaktır.
Çizimleri oluşturmadan önce çelik çizimleri diyaloğundan ayarlar butonuna tıklayarak Çelik Çizim Ayarlarıdiyaloğuna ulaşabilirsiniz. Bu diyalogdan pafta ayarları, ölçekler, yazı tipleri vb. çelik çizimlerle ilgili parametrelere ulaşabilirsiniz.

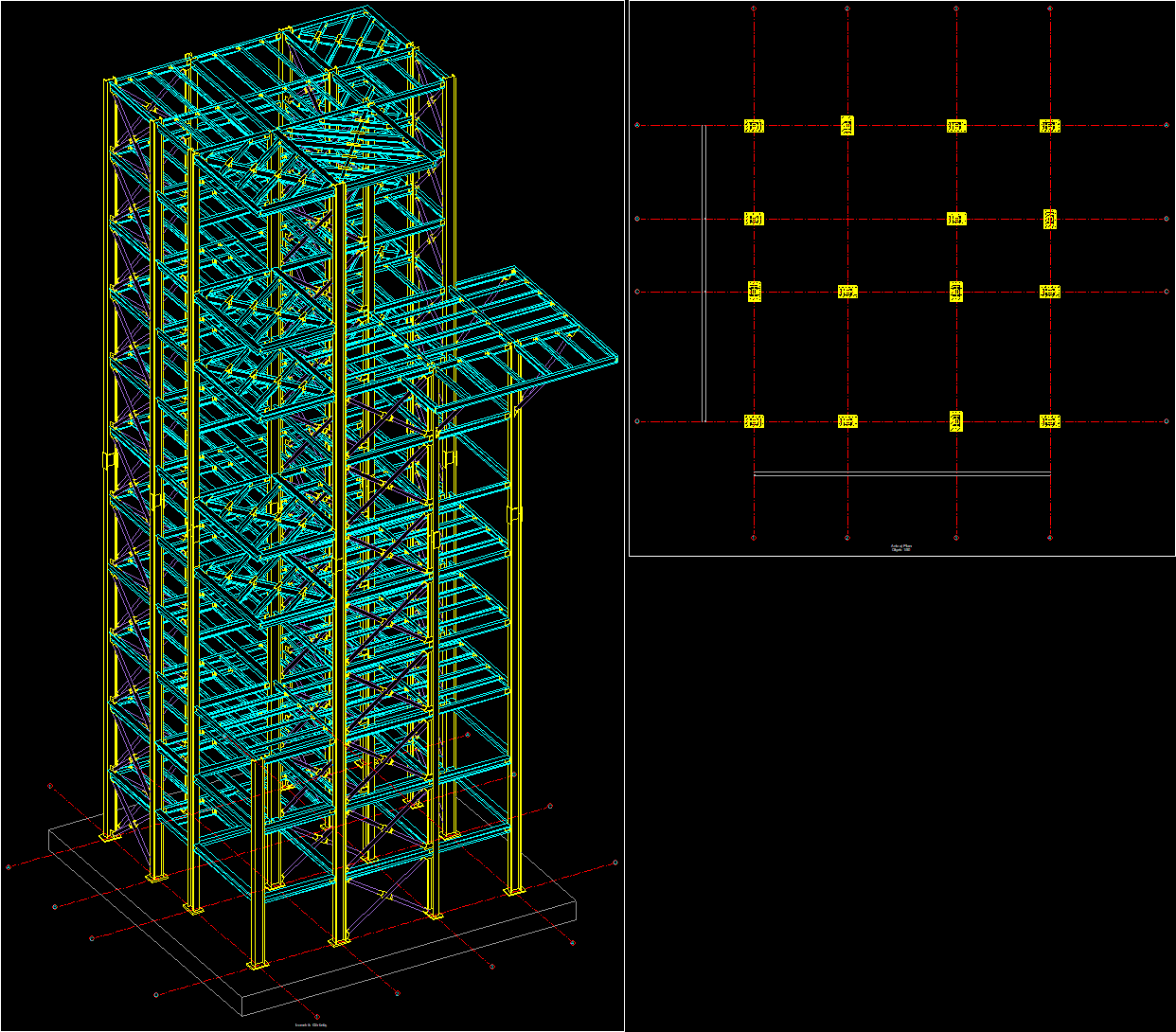

Örnek genel konstrüksiyon çizimi |
|---|
 |
