Çelik elemanların ve detayların benzer parçalarının gruplanarak pozlandırılması Çelik Pozlandırması Yap komutu kullanılarak gerçekleştirilir. Pozlandırma yapmadan önce Çelik Pozlandırma Ayarları komutu ile başlangıç numaraları isteğe göre belirlenir.

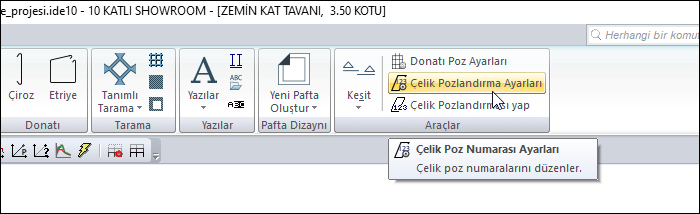

Çelik Pozlandırma Ayarları Komutunun Yeri
Çizimler sekmesi Araçlar başlığından ulaşabilirsiniz.

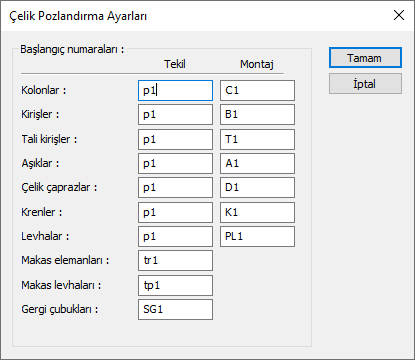

Çelik Pozlandırma Ayarları
|
Özellikler ve Açıklamaları |
|
Kolonlar
Tekil ve montaj çizimlerinde kolon elemanlarına verilecek poz isimleri kutucuklara yazılır. |
|
Kirişler
Tekil ve montaj çizimlerinde kiriş elemanlarına verilecek poz isimleri kutucuklara yazılır. |
|
Tali kirişler
Tekil ve montaj çizimlerinde tali kirşlere verilecek poz isimleri kutucuklara yazılır. |
|
Aşıklar
Tekil ve montaj çizimlerinde aşık elemanlarına verilecek poz isimleri kutucuklara yazılır. |
|
Çelik çaprazlar
Tekil ve montaj çizimlerinde çelik çaprazlara verilecek poz isimleri kutucuklara yazılır. |
|
Krenler
Tekil ve montaj çizimlerinde krenlere verilecek poz isimleri kutucuklara yazılır. |
|
Levhalar
Tekil ve montaj çizimlerinde levhalara verilecek poz isimleri kutucuklara yazılır. |
|
Makas elemanları
Tekil çizimlerinde makas elemanlarına verilecek poz isimleri kutucuklara yazılır. |
|
Makas levhaları
Tekil çizimlerinde makas levhalarına verilecek poz isimleri kutucuklara yazılır. |
|
Gergi çubukları
Tekil çizimlerinde gergi çubuklarına verilecek poz isimleri kutucuklara yazılır. |

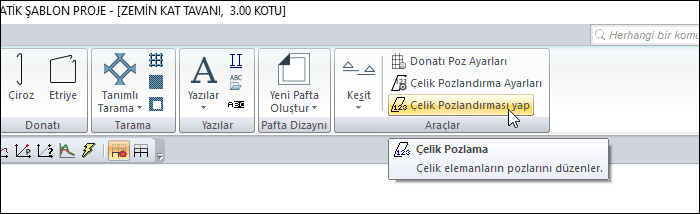

Çelik Pozlandırması Yap Komutunun Yeri
Çizimler sekmesi Araçlar başlığından ulaşabilirsiniz.
İşlem Adımı
-
Çelik Pozlandırması Yap komutuna tıklayın.
-
ideCAD pozlandırma işlemine başlayacaktır.
-
Pozlandırma tamamlandığında çalışmaya devam edebilirsiniz.
