Genel Konstrüksiyon Çizimleri - Tekil Eleman ve Montaj Dahil
Tekil eleman ve montaj çizimleri dahil olacak şekilde genel konstrüksiyon çizimlerinin hazırlanması için Genel Konstrüksiyon Çizimleri - Tekil Eleman ve Montaj Dahil komutu kullanılır. Genel konstrüksiyon çizimleri - tekil eleman ve montaj dahil aplikasyon planı çizimleri, aks ve cephe çizimleri, 3B izometrik görünüş çizimleri, tekil eleman çizimleri ve montaj çizimlerini içermektedir.
Genel Konstrüksiyon Çizimleri - Tekil Eleman ve Montaj Dahil Komutunun Yeri

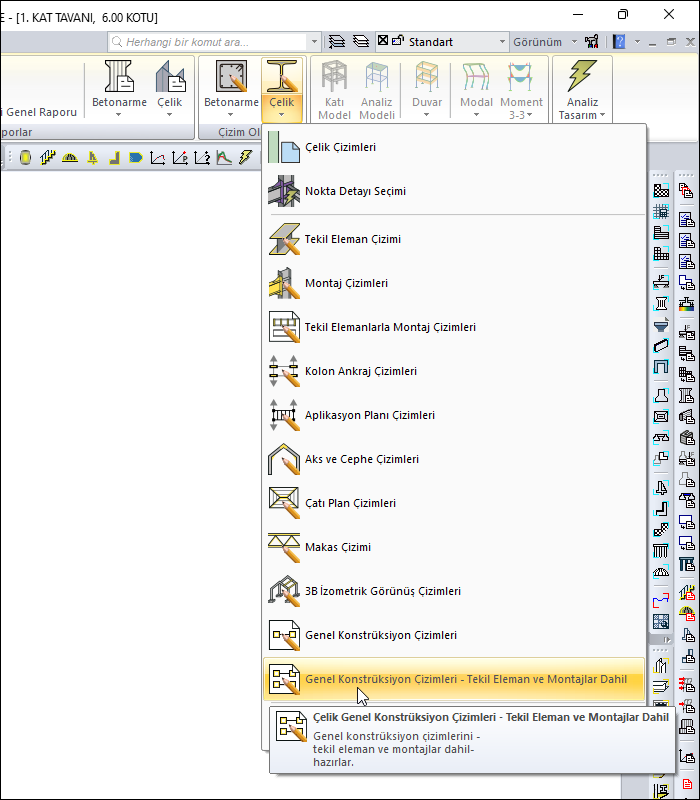

Ribbon menüde çelik sekmesi Çizim Oluştur başlığından ulaşabilirsiniz.
İşlem Adımları
Genel konstrüksiyon çizimleri - tekil eleman ve montaj dahil ikonuna tıklayın.
Çizimler oluşturulacaktır.
Çizimleri oluşturmadan önce çelik çizimleri diyaloğundan ayarlar butonuna tıklayarak Çelik Çizim Ayarlarıdiyaloğuna ulaşabilirsiniz. Bu diyalogdan pafta ayarları, ölçekler, yazı tipleri vb. çelik çizimlerle ilgili parametrelere ulaşabilirsiniz.

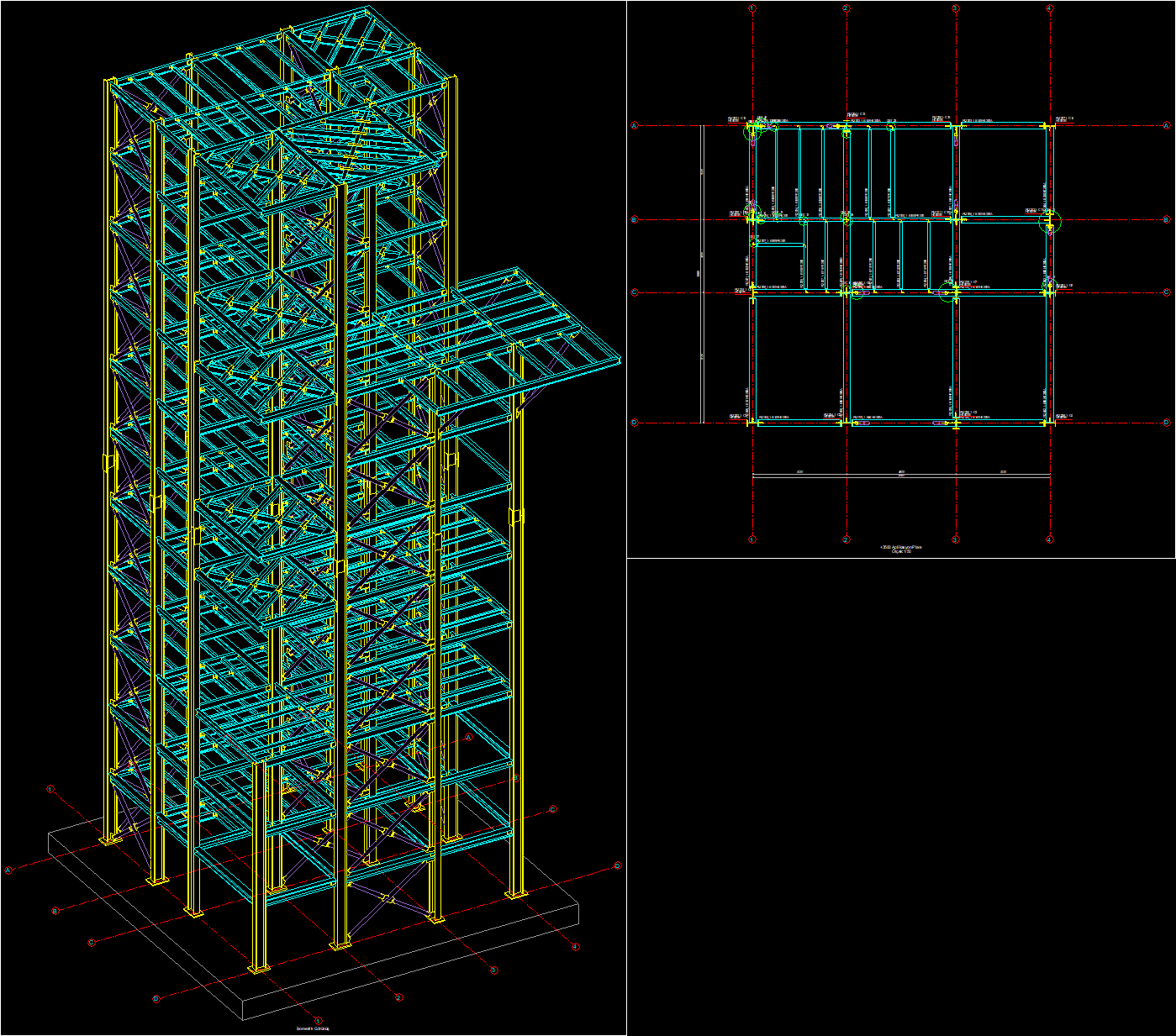

Örnek genel konstrüksiyon çizimi |
|---|
 |
