TBDY 'e Göre Kolon Boyuna Donatı Tasarımı
Betonarme kolonların boyuna donatılarının bindirmeli ekleri TBDY 7.3.3.1 'e göre otomatik yapılmaktadır.
Kolon boyuna donatılarının bindirmeli eklerinin kolonun serbest yüksekliğinin orta bölgesine olması durumuna göre boyuna donatı tasarımı otomatik yapılır.
SİMGELER
lb = TS 500 ’de çekme donatısı için verilen kenetlenme boyu

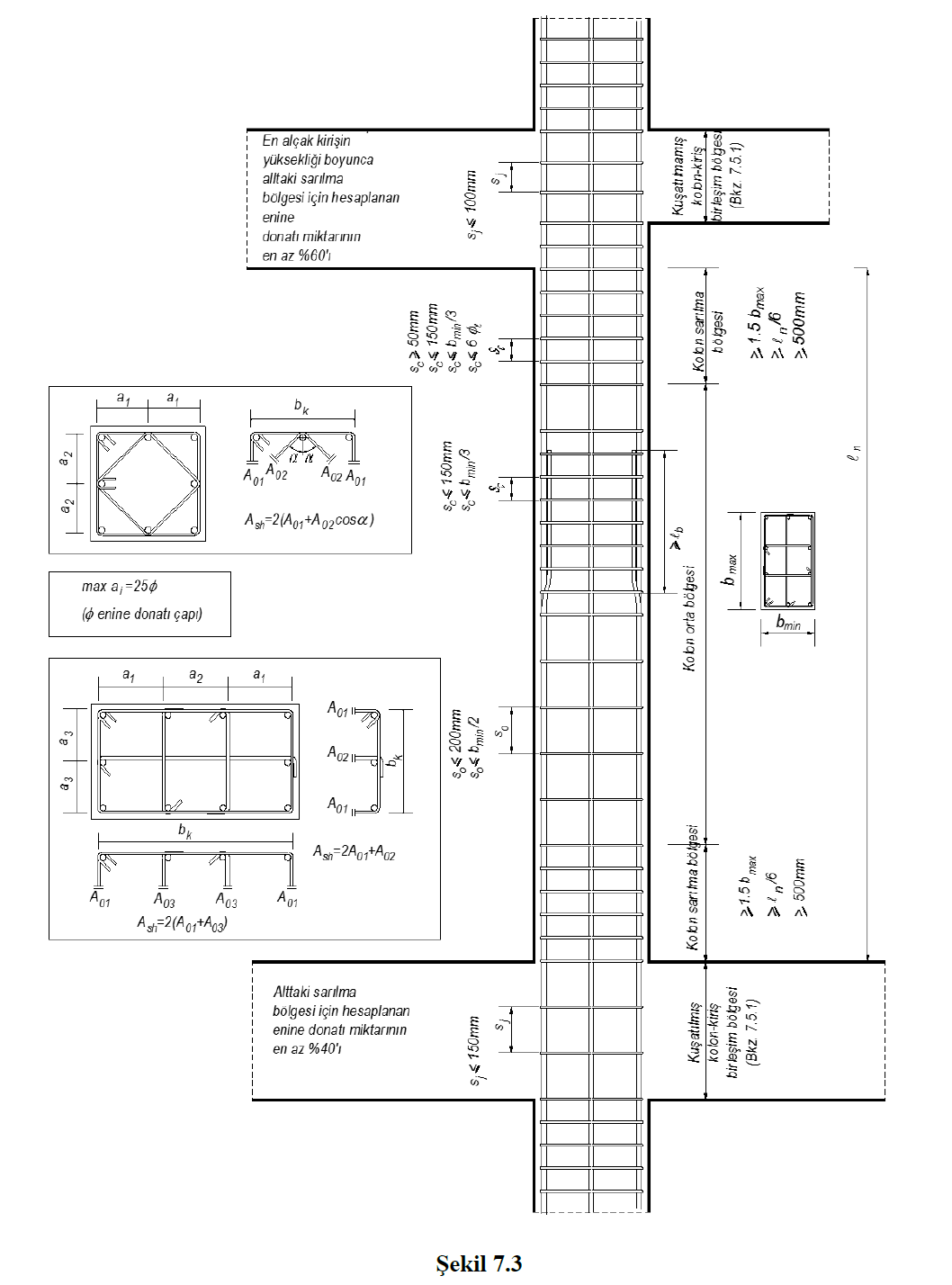

TBDY 7.3.3.1 'e göre kolon boyuna donatılarının bindirmeli ekleri, kolonun serbest yüksekliğinin orta üçte birlik bölgesinde yapılmalıdır. Bindirmeli ekinin boyu lb 'den küçük olmamalıdır. Şekil 7.3 'te kolon bindirmeli ek bölgesi gösterilmektedir.
Kolon boyuna donatılarının bindirmeli eklerinin kolonun orta bölgesinde olması, boyuna donatı tasarımda farklı bir yaklaşıma sebep olmaktadır. Bu tasarım kolonun alt ucu ve üst ucunda farklı boyuna donatı durumlarının oluşmasına olanak verir. ideCAD Statik 'te kolon boyuna donatılarının bindirme bölgelerinin kolon ortasında olması durumuna göre bir boyuna donatı tasarımı yapılmaktadır.

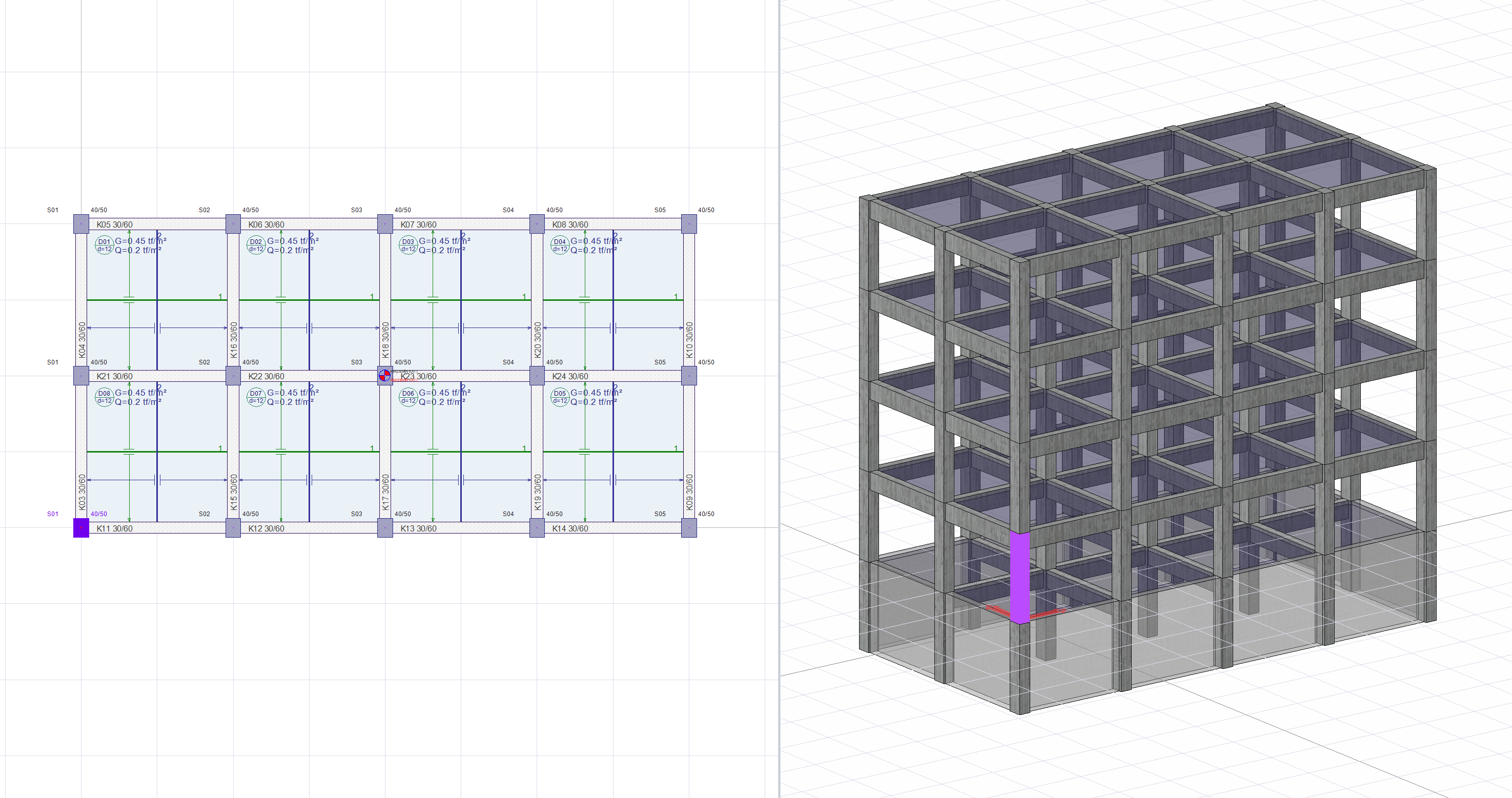

Örnek olarak aşağıda gösterilen 1 Bodrum 4 Normal katlı betonarme bina projesinin bir kolonunun tasarım sonuçları incelenecektir.

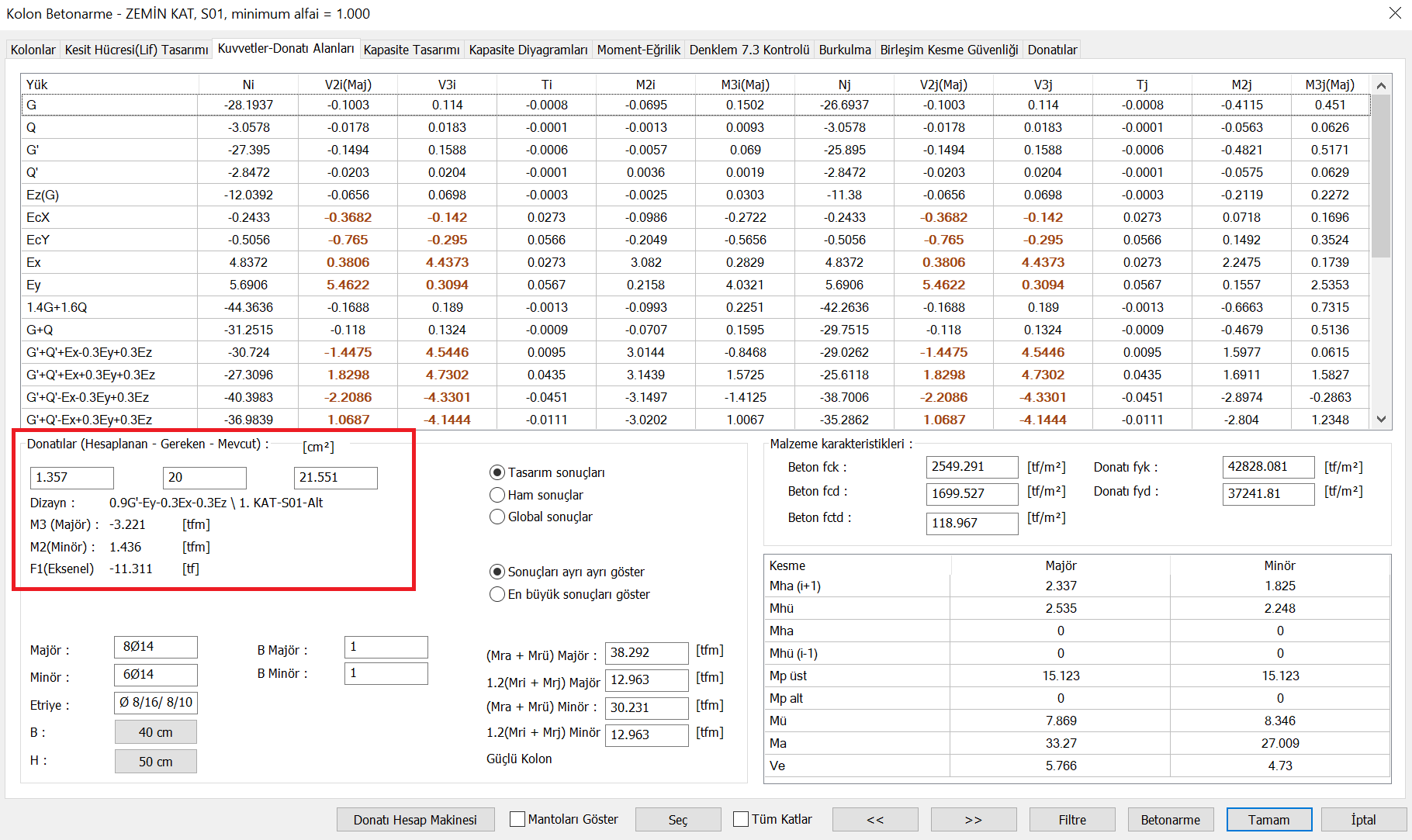

Yukarıda seçilen Zemin Kat S01 kolonu boyuna donatı tasarımında 2 enkesitin betonarme donatı hesabı yapılır. Bu enkesitler Zemin Kat S01 kolonun üst ucu ve 1. Kat S01 kolonunun alt ucudur. Zemin Kat S01 kolonu boyuna donatı tasarımı betonarme tasarım penceresinde bu iki enkesitteki en olumsuz koşula göre yapılır. Aşağıdaki resimde Zemin Kat S01 kolonun betonarme tasarım sonuçları görülmektedir. Bu kolonda hesaplanan donatı alanı 1.KAT-S01-Alt enkesitine göre hesaplanmıştır. Dizayn bölümünde de bu durum belirtilmiştir.

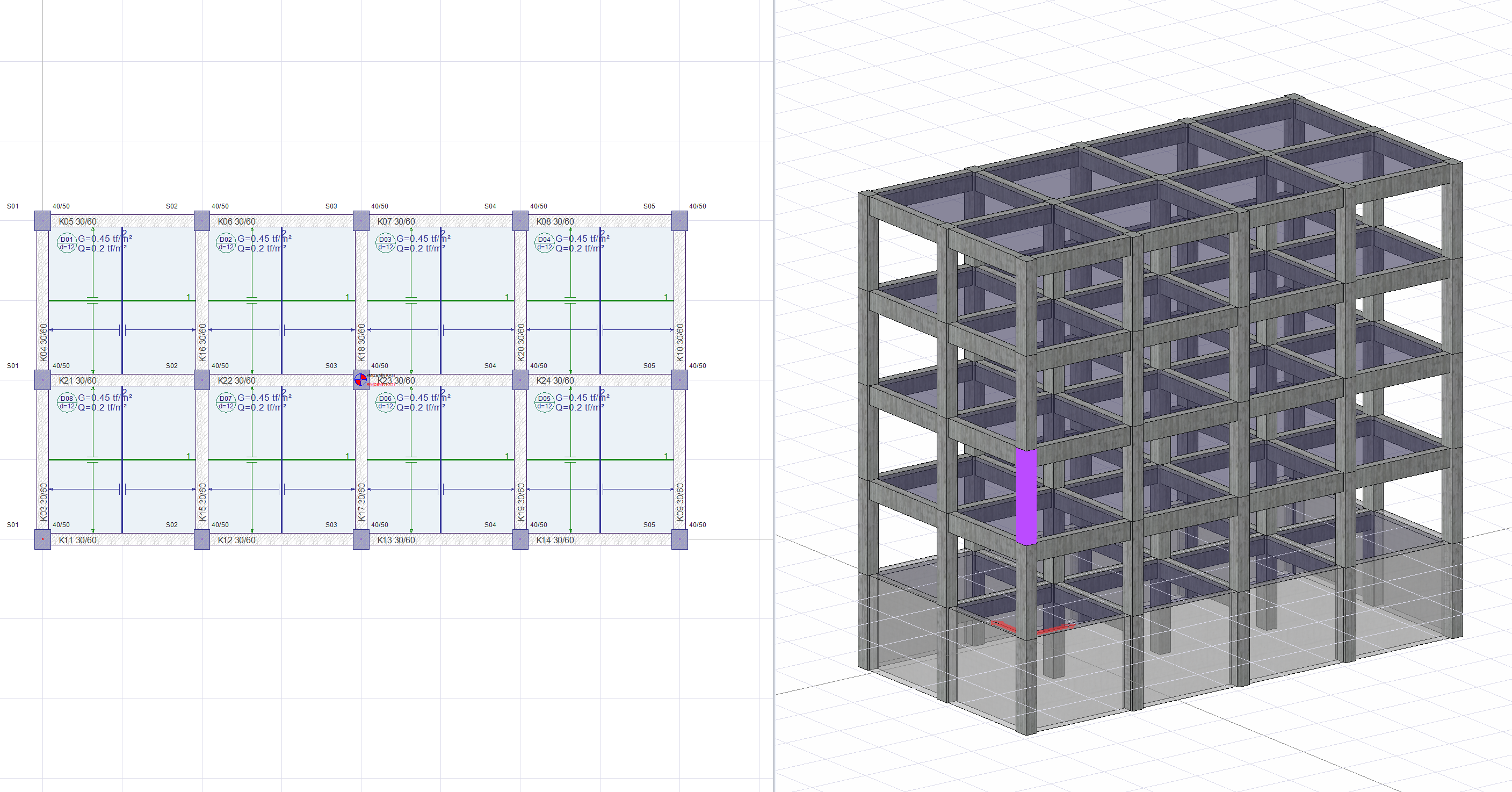

1.Kat S01 kolonu boyuna donatı bindirme bölgesi orta bölgesinde olduğundan boyuna donatı tasarımında kolon 2 enkesitin betonarme hesabı yapılır. Bu enkesitler 1.Kat S01 kolonu üst ucu ve 2.Kat S01 kolonu alt ucudur. 1.Kat S01 kolonu boyuna donatı tasarımı betonarme tasarım penceresinde bu iki enkesitteki en olumsuz koşula göre yapılır.

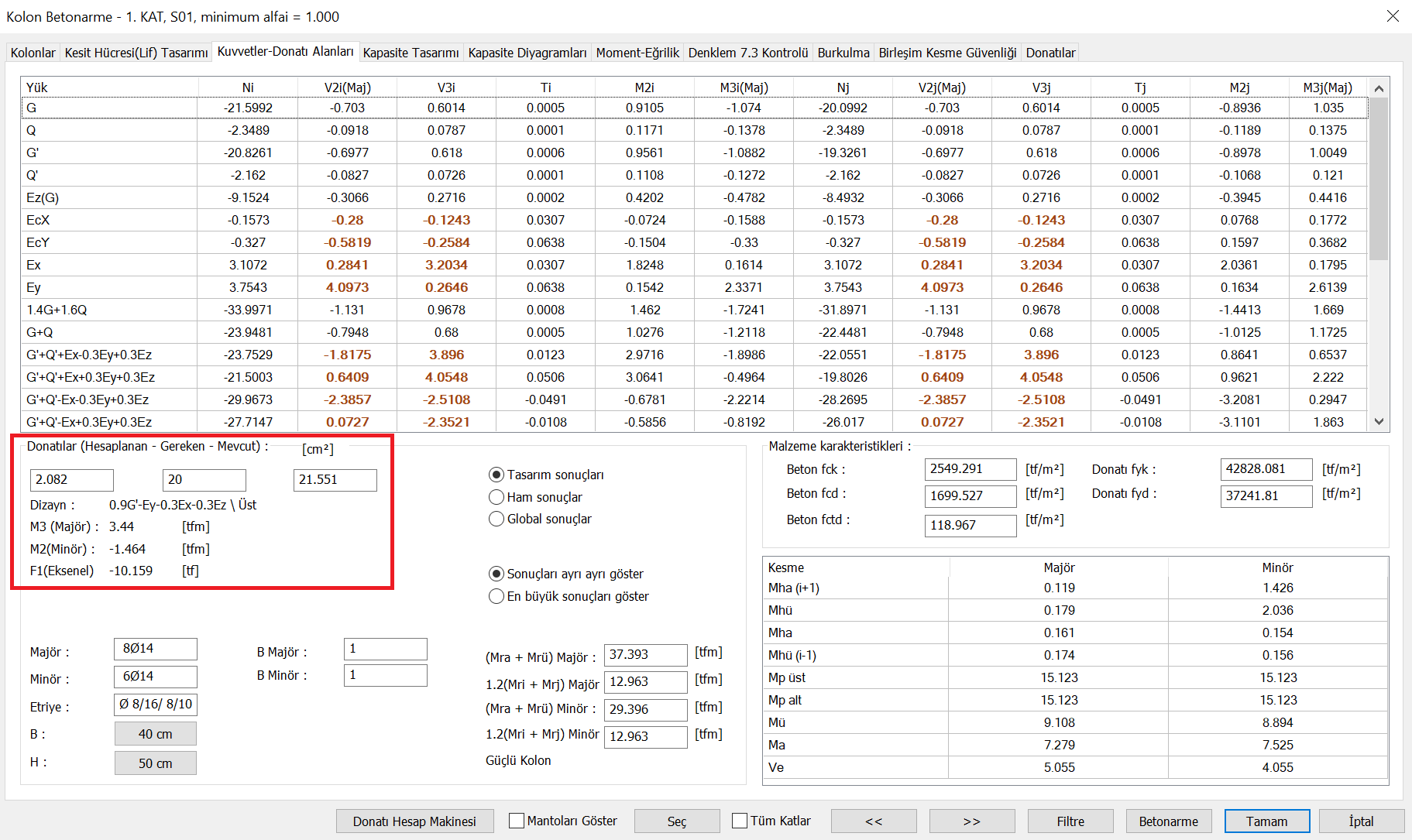

Aşağıdaki resimde 1. Kat S01 kolonun betonarme tasarım sonuçları görülmektedir. Bu kolonda donatı alanı 1.KAT-S01-Üst ve 2.KAT-S01-Alt enkesitlerinden en olumsuz sonucu veren duruma göre hesaplanmıştır. Dizayn bölümünde de bu durum belirtilmiştir.

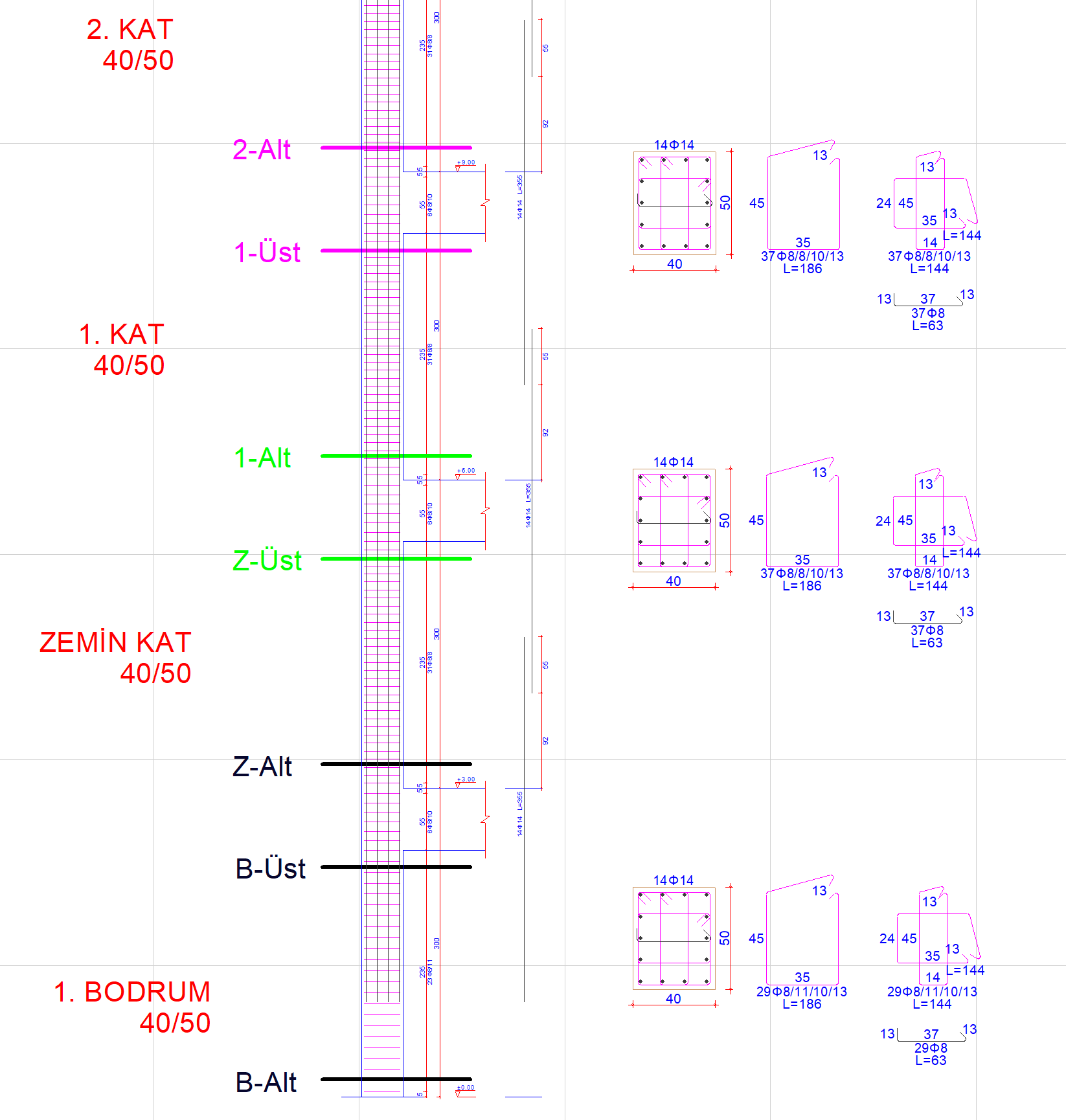

Aşağıdaki şekilde kolon boyuna donatıları ve tasarımı yapılan kesitler gösterilmiştir. 1.Bodrum Kat S01 için boyuna donatı 14Φ14 olarak belirlenmiştir. Bu donatı tasarımı siyah renkte gösterilen “B-Alt” , “B-Üst” ve “Z-Alt” kesitlerindeki en olumsuz duruma göre belirlenmektedir. Zemin Kat S01 için boyuna donatı 14Φ14 olarak belirlenmiştir. Bu kolonun boyuna donatı tasarımında yeşil renkte gösterilen “Z-Üst” ve “1-Alt” kesitlerinin en olumsuz durumuna göre belirlenmektedir. Benzer şekilde 1. Kat S01 için boyuna donatı 14Φ14 olarak belirlenmiştir. Bu kolonun boyuna donatı tasarımında pembe renkte gösterilen “1-Üst” ve “2-Alt” kesitlerinin en olumsuz durumuna göre belirlenmektedir.

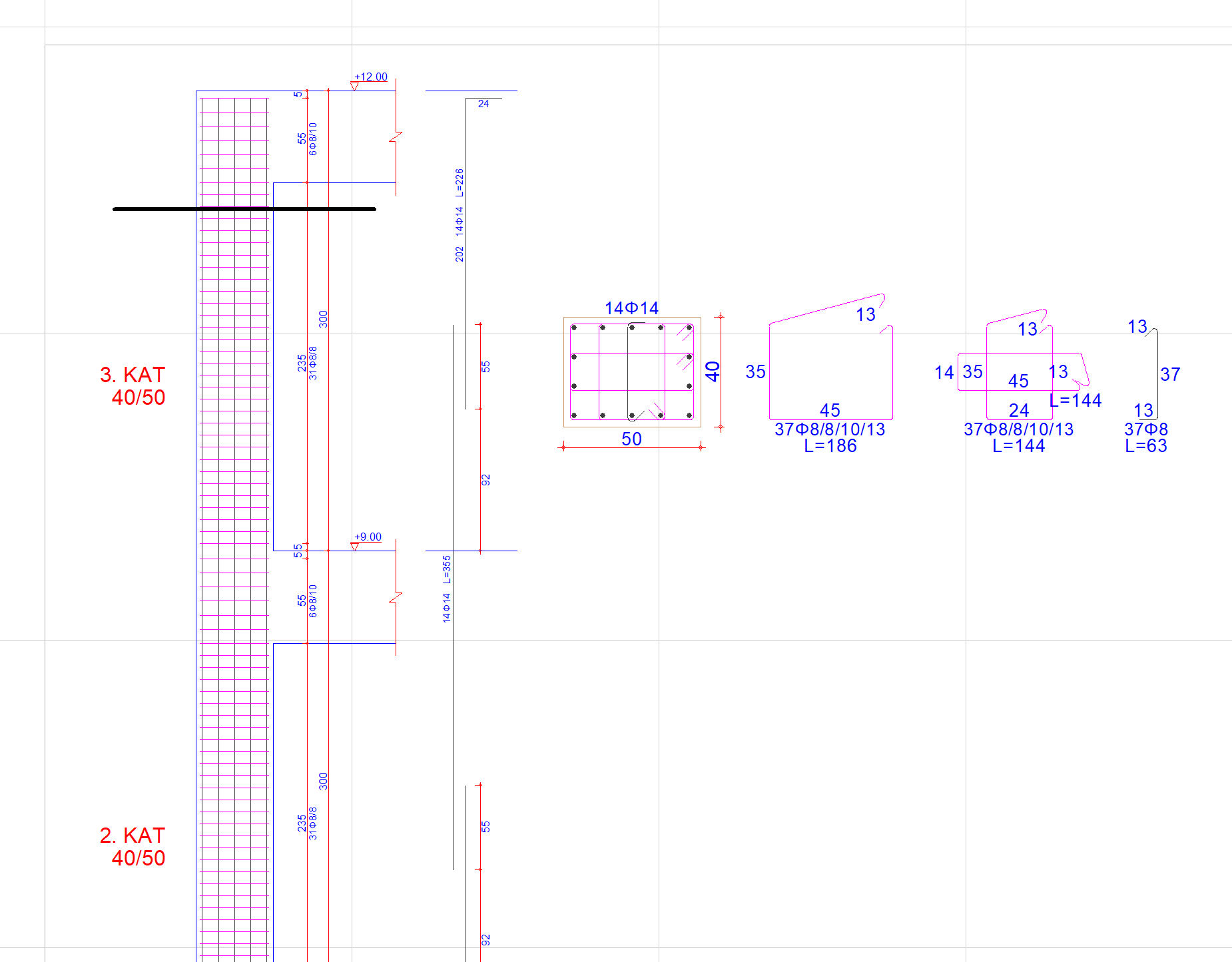

En üst katlarda bulunan kolonlar için de ilgili kolonun üst ucuna göre boyuna donatı hesabı yapılmaktadır. En üst kat kolonlarının alt ucundaki boyuna donatı tasarımı yukarıda anlatılan yöntemlere uygun olarak bir alt kat kolonunun betonarme tasarım sonuçlarında belirtilmektedir. Aşağıdaki resimde siyah renk ile çizilmiş enkesit bu durumu göstermektedir.
