Metal Döşeme Oluşturma
Metal Döşeme komutuyla, metal döşeme oluşturulur. Metal döşemeler çelik kirişler arasına ve tali kirişlerin üzerine çizilen, yük aktaran elemanlardır.

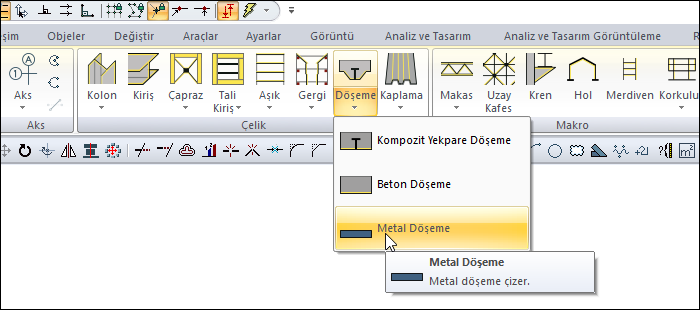

Metal Döşeme Komutunun Yeri
Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüden Çelik Döşeme ikonunu tıklayın.
Çelik döşeme toolbarı açılacaktır.
En sağda yer alan ayarlar ikonuna tıklayın. Açılan beton kalınlığı, malzeme ve yük bilgisi parametreleri yer alır.
Çelik kirişlerinden ilkini seçin.
Çelik kirişleri kapalı bir poligon oluşturacak şekilde seçin ve son kiriş üzerinde sağ tuş yaparak bitirin.
Metal döşemeniz oluşacaktır.
İşlem adımı |
|---|

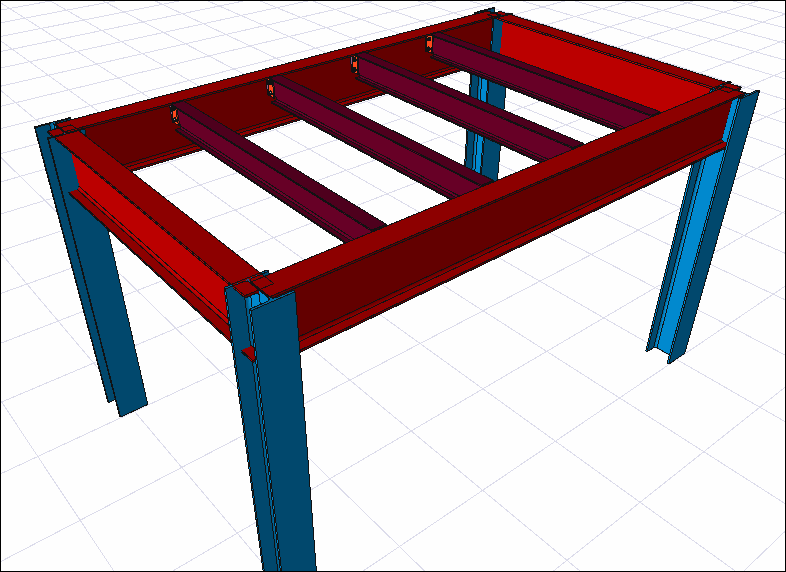

Metal döşeme oluşturulacak alan  |

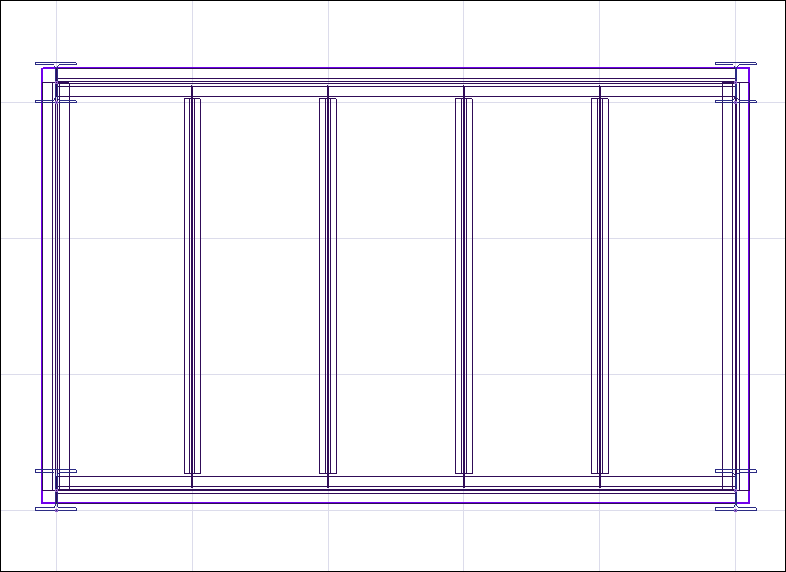

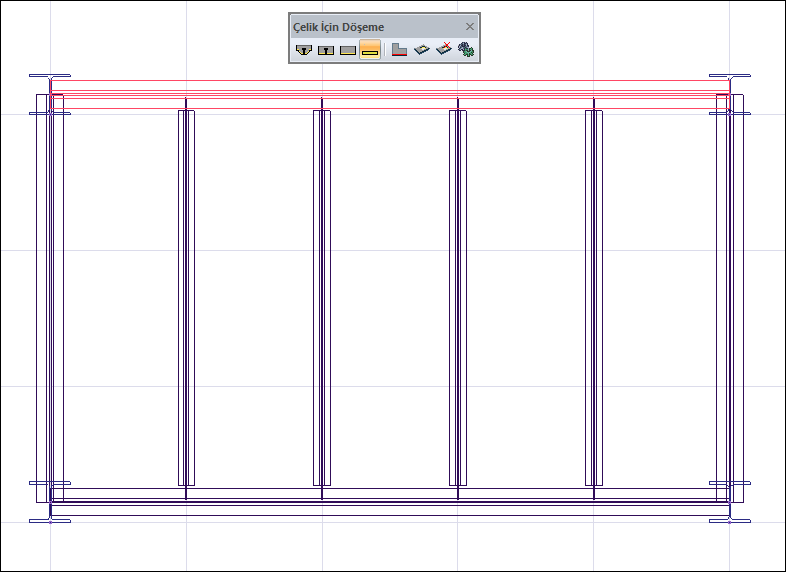

İlk çelik kirişin seçilmesi  |

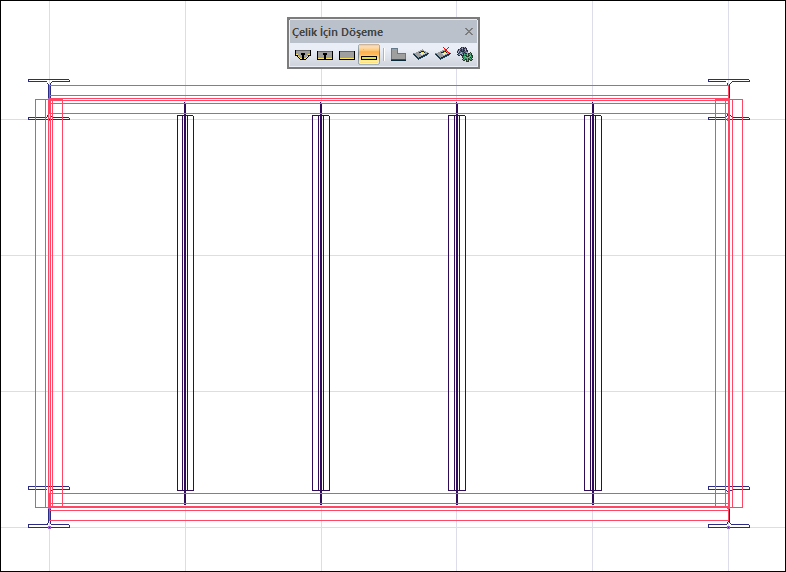

Kapalı bir poligon oluşturacak şekilde ikinci, üçüncü ve dördüncü çelik kirişin seçilmesi  |

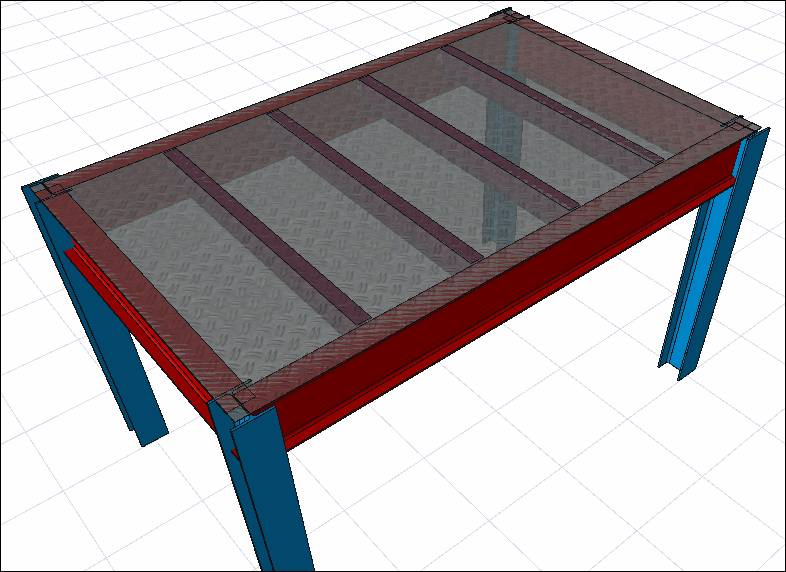

Metal döşemenin oluşması   |
