Kolon Temel Birleşimi komutu ile çelik kolon-temel birleşimi tanımlanır.

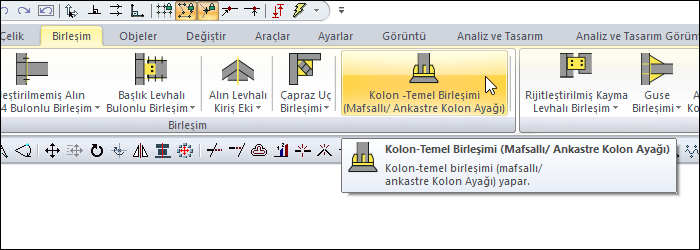

Kolon Temel Birleşimi (Mafsallı/Ankastre Kolon Ayağı) Komutunun Yeri
Ribbon menü Birleşim sekmesi Birleşim başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
-
Çelik menüsünden Kolon Temel Birleşimi (Mafsallı/Ankastre Kolon Ayağı) satırını tıklayın.
-
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
-
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
-
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
-
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
-
Çelik menüsünden Kolon Temel Birleşimi (Mafsallı/Ankastre Kolon Ayağı) satırını tıklayın.
-
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
-
Kolon temel birleşimi (mafsallı/ankastre kolon ayağı) ayarları diyaloğu açılacaktır.
-
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Kolon Temel Birleşimi (Mafsallı/Ankastre Kolon Ayağı) Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Kolon Temel Birleşimi (Mafsallı/Ankastre Kolon Ayağı) Ayarları Diyaloğu

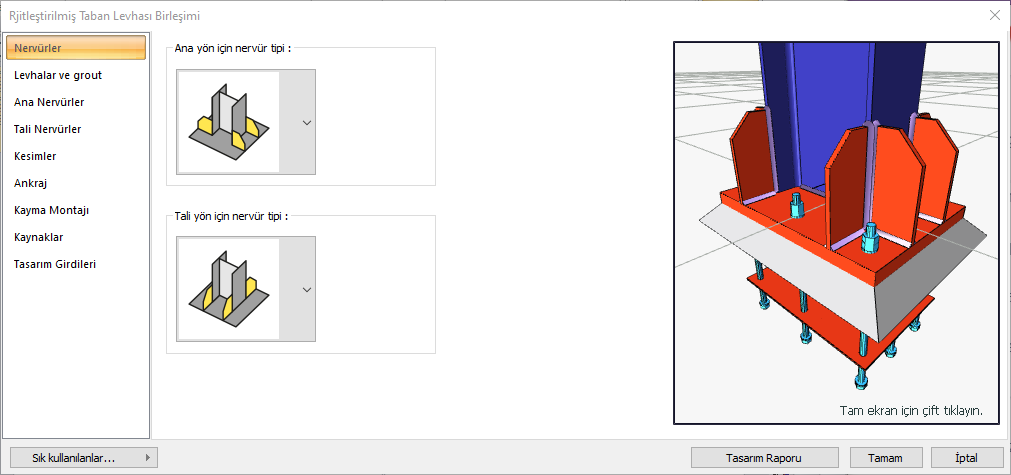

Nervürler Sekmesi
|
Özellikler |
|---|
|

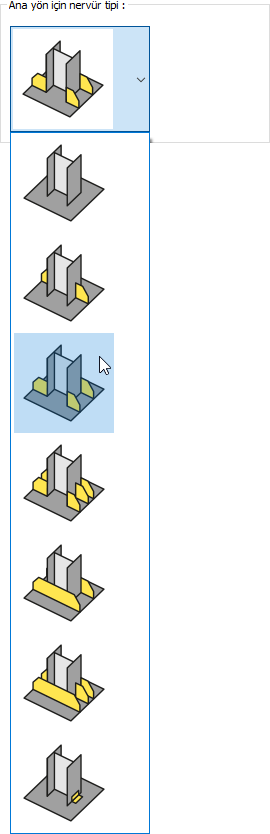

Ana yön için nervür tipi
Ana yöndeki nervür tipi seçeneklerden seçilir. |
|

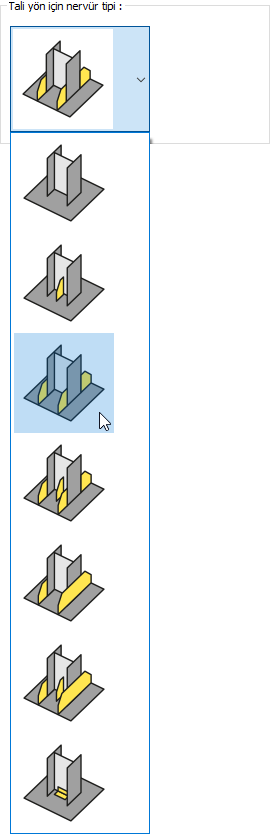

Tali yön için nervür tipi
Tali yöndeki nervür tipi seçeneklerden seçilir. |
|

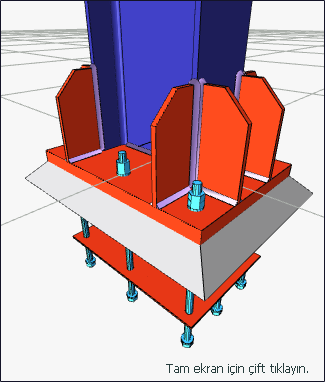

Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

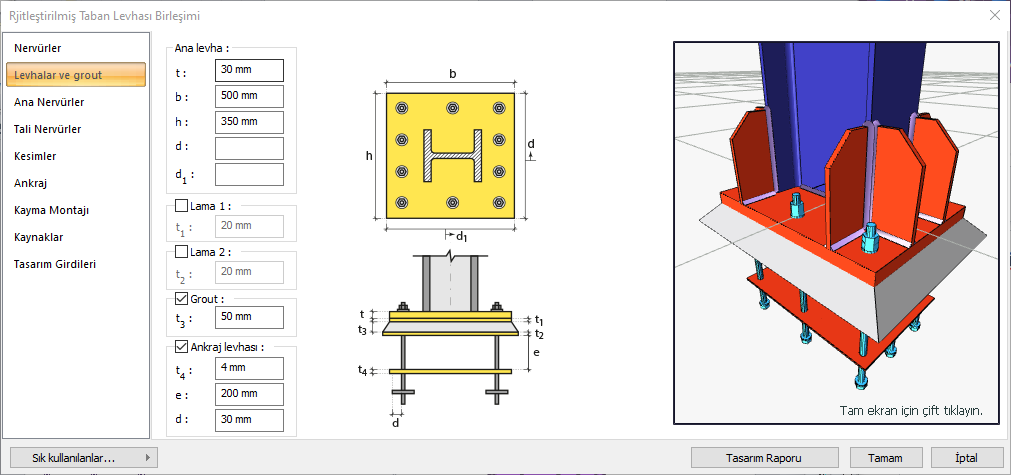

Levhalar ve Gro Beton Sekmesi
|
Özellikler |
|---|
|

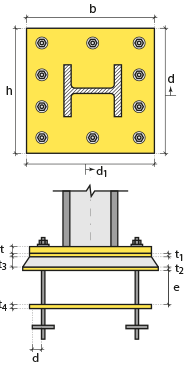

Ana levha
Ana levhanın boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Lama 1
Lama 1 boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Lama 2
Lama 2 boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grout
Grout için değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Ankraj levhası
Ankraj levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

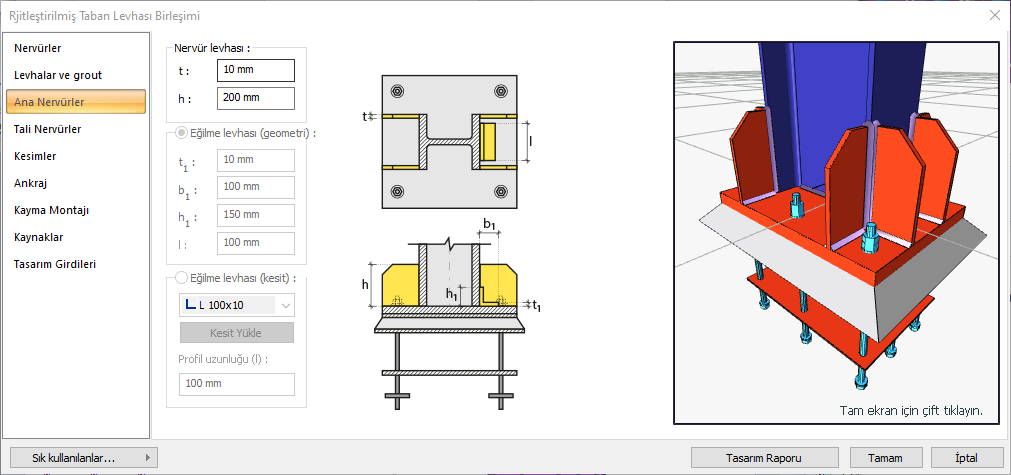

Ana Nervürler Sekmesi
|
Özellikler |
|---|
|

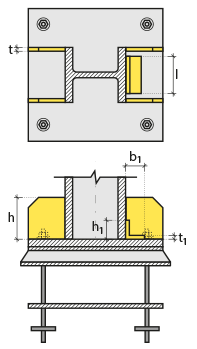

Nervür levhası
Nervür levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Eğilme levhası (geometri)
Eğilme levha geometrisi değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Eğilme levhası (kesit)
Eğilme levha kesiti değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

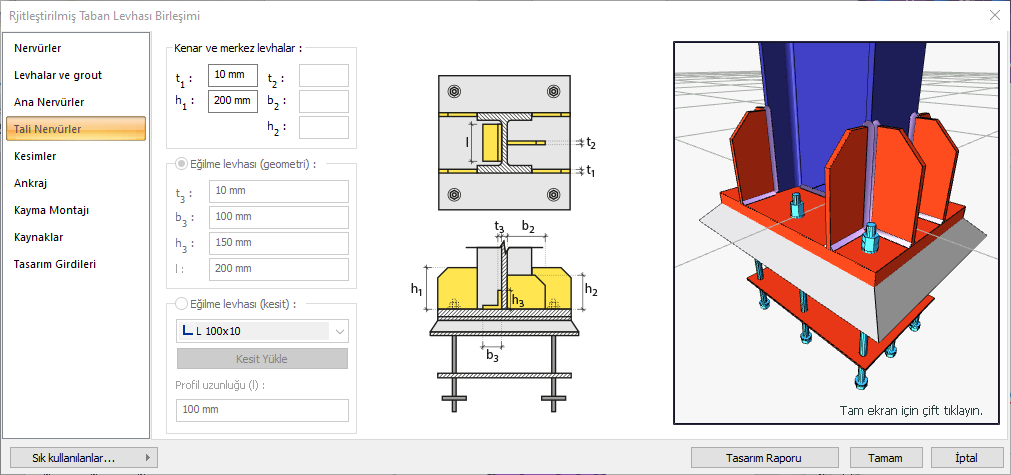

Tali Nervürler Sekmesi
|
Özellikler |
|---|
|

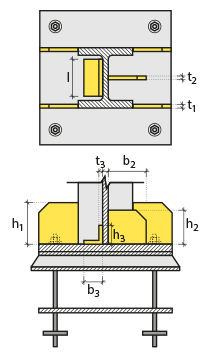

Kenar ve merkez levhası
Kenar ve merkez levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Eğilme levhası (geometri)
Eğilme levha geometrisi değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Eğilme levhası (kesit)
Eğilme levha kesiti değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

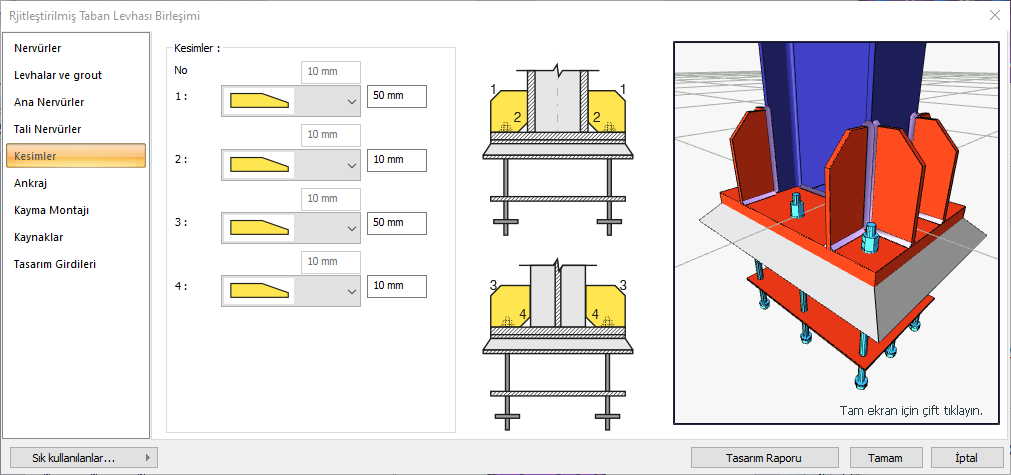

Kesimler Sekmesi
|
Özellikler |
|---|
|

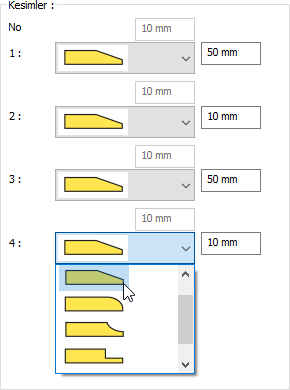

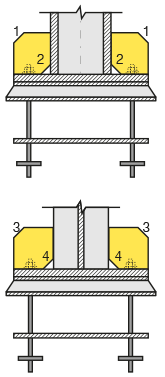

Kesimler
Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
|
Şematik çizim
Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

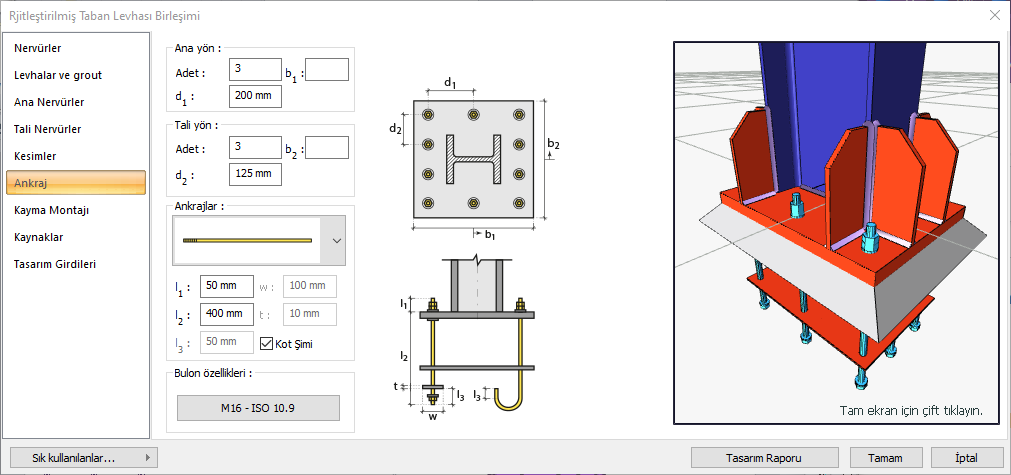

Ankraj Sekmesi
|
Özellikler |
|---|
|
Ana yön
Ana yönde yer alan alacak ankraj sayısı ve uzaklık değerşeri girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Tali yön
Tali yönde yer alan alacak ankraj sayısı ve uzaklık değerşeri girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Ankrajlar
Listeden ankraj tipi seçilir. Ankraj boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Bulon özellikleri
Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
|

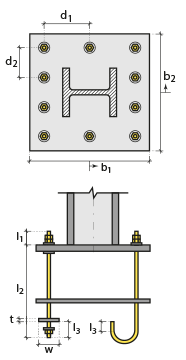

Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

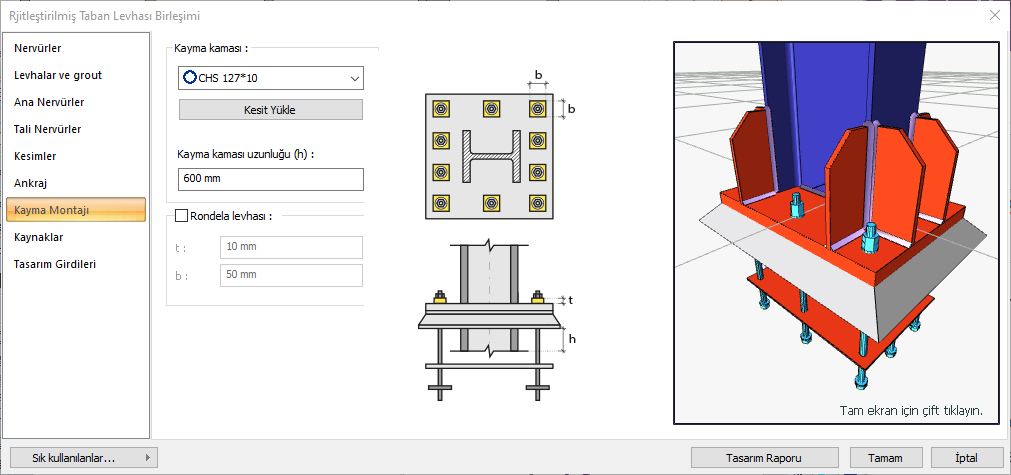

Kayma Montajı Sekmesi
|
Özellikler |
|---|
|
Kayma kaması
Hazır profillerden biri kayma kaması olarak listeden seçilir. Kesit yükle butonu tıklanarak hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır. |
|
Kayma kaması uzunluğu
Kayma kaması uzunluğu girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Rondela levhası
Rondela levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|

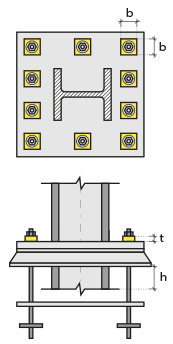

Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

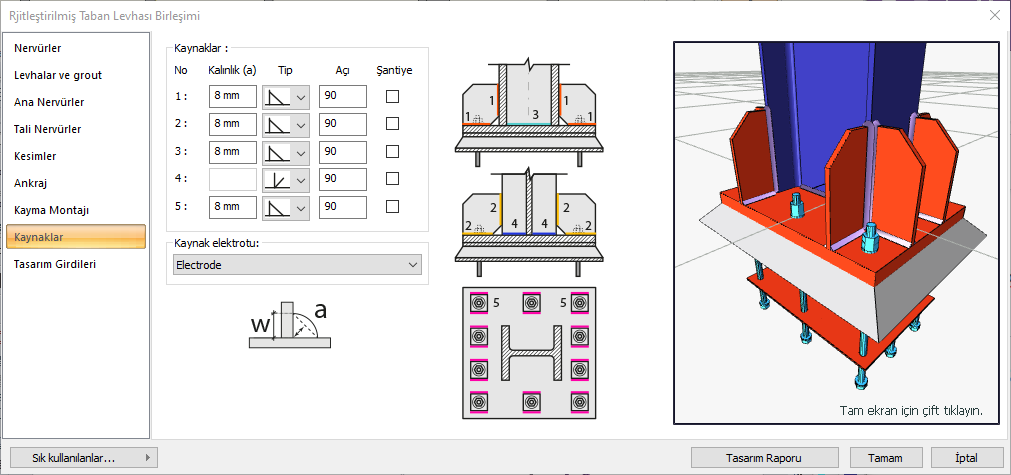

Kaynaklar Sekmesi
|
Özellikler |
|---|
|
Kaynaklar
Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
|
Kaynak elektrodu
Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.
|
|

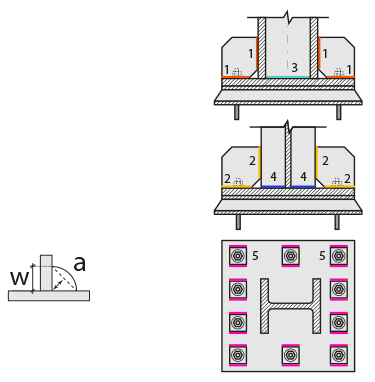

Şematik çizim
Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

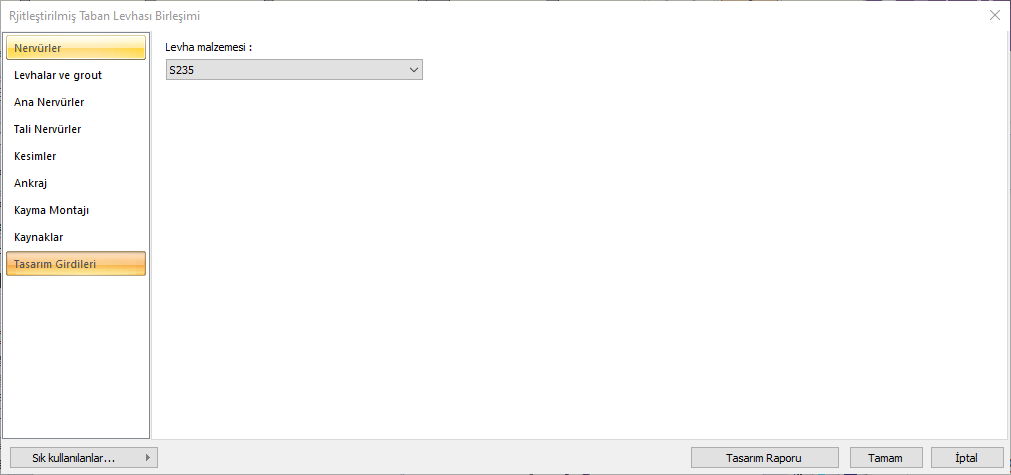

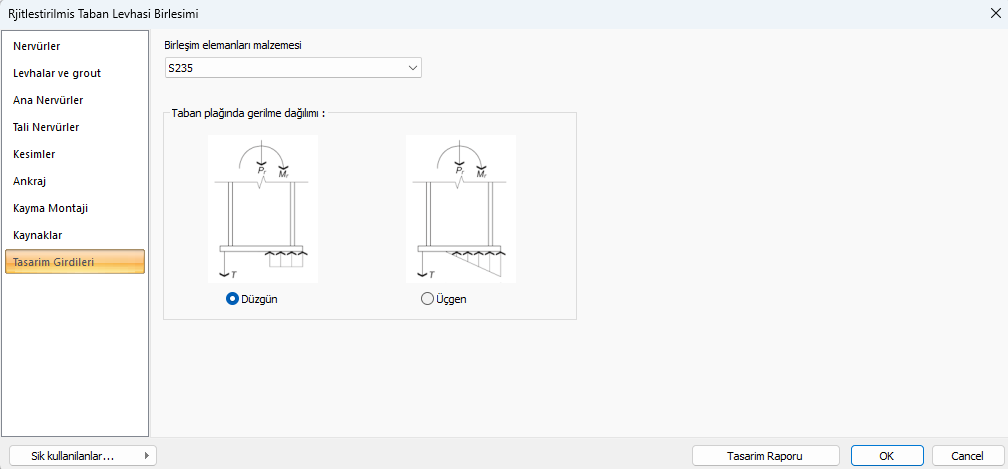

Tasarım Girdileri Sekmesi
Tasarım girdileri alt sekmesinde levha malzemesi tanımlanır ve taban plağında gerilme dağılım tipi seçilerek birleşim tasarımında kullanılacak yöntem belirlenmiş olur.
Gerekirse listeyi tıklayıp "yeni levha malzemesi" tanımlayın. Levha malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
Taban levhasında gerilme dağılımı için hesap yöntemi olarak düzgün ve üçgen yöntemlerinden birini seçebilirsiniz. Seçim yapmak için ilgili yöntemin adının yanında yazan kutucuğa bir kez tıklamanız gerekir. Kutucuk içi mavi renkli olarak işaretli ise seçim yapılmış demektir.
