Tekil Temel Oluşturma
Tekil Temel komutu ile betonarme tasarıma ait tekil temeller oluşturulur. Tekil temel çizimi yapmak için ön koşul kolon çizmektir. Öncelikle kolonların çizilmesi gerekir. Çünkü tekil temeller kolon altına tanımlanır.
Tekil Temel Komutunun Yeri

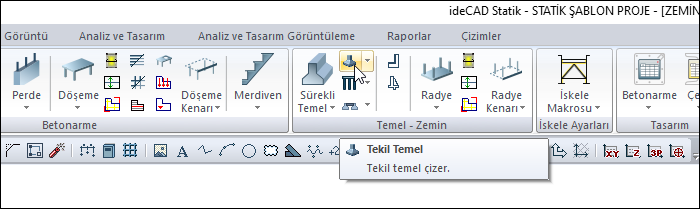

Ribbon menüde Betonarme sekmesi Temel-Zemin konu başlığından ulaşabilirsiniz.
Tekil Temel Toolbarı
İkonlar |
|---|
Varsayılan tekil temel  Tekil temel ayarları diyaloğundaki mevcut kaçıklık değerlerine göre tekil temel çizer. Klavyeden 1 tuşuna basarak da komut çalıştırılır. |
Kenara yanaşık tekil temel  Tekil temel ayarlarından kaçıklık ayarı yapılmadan kenara yanaşık tekil temel çizmek içindir. Kenara yanaşık tekil temelde kolon tekil temelin kenarına çakışık olarak kenarı ortalar. Klavyeden 2 tuşuna basarak da komut çalıştırılır. |
Köşeye yanaşık tekil temel  Tekil temel ayarlarından kaçıklık ayarı yapılmadan köşeye yanaşık tekil temel çizmek içindir. Köşeye yanaşık tekil temelde kolon tekil temelin köşesinde yer alır. Klavyeden 3 tuşuna basarak da komut çalıştırılır. |
Ortalanmış tekil temel  Tekil temel ayarlarına girip kaçıklık ayarı yapmaya gerek kalmadan kolonu ortalayan tekil temeller çizmek içindir. Klavyeden 4 tuşuna basarak da komut çalıştırılır. |
Boyutları ters çevir  Tekil temel çizimi esnasında ilk tıklamadan sonra tıklanırsa, tekil temel boyutlarını ters çevirir. |
Temel en/boy kutucukları  Tekil temelin kolon X/Y boyutuna paralel boyutu. Tekil temel çizimi esnasında ilk tıklamadan sonra Space-bar tuşuna basılarak temel eni ile boyu değiştirilebilir. |
Ayarlar  Tekil Temel Ayarları diyalogunu açar. Tekil temel ile ilgili çeşitli parametreler buradan ayarlanabilir. |
İşlem Adımları
Tekil temel çizmek için:
Kolon tanımlayın.
Ribbon menüde Tekil Temel ikonuna tıklayın.
Tekil temel toolbarı açılacaktır.
Tekil temel toolbarındaki kaçıklık butonlarını kullanarak tekil temeli farklı noktalardan tutarak tanımlayabilirsiniz. Soldan sağa olmak üzere; varsayılan, kenara yanaşık, köşeye yanaşık, ortalanmış tekil temel seçenekleri bulunmaktadır.

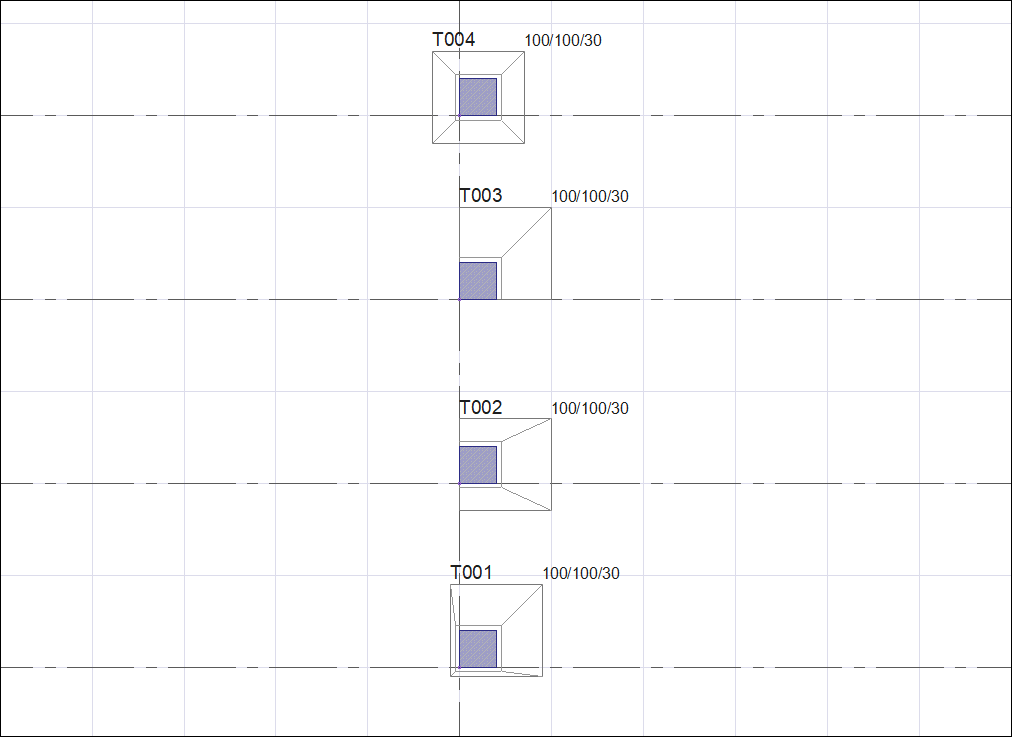

Seçtiğiniz kaçıklık durumuna göre düğüm noktalarınız oluşacaktır. Aşağıdaki resimde düğüm noktaları aynı doğrultuda yer alan, farklı kaçıklık tiplerine göre tekil temel yerleşimleri yer almaktadır.
Sizin için uygun olan kaçıklık tipini seçin
Farenizin hareketiyle beraber tekil temelinizin öngörüntüsü de hareket edecektir.
Fare imlecini tekil temeli yerleştirmek istediğiniz kolon üzerine sürükleyin ve farenin sol tuşunu tıklayın. Tekil temelinizin öngörüntüsü sabitlenecektir.
Tekil temel toolbarında yer alan boyut kutucuklarına tekil temelin boyutlarını girin. Değer girdikçe tekil temelinizin öngörüntüsü değişecektir.
Tekil temelinizin X ve Y boyutları birbirinden farklı ise bu aşamada tekil temel toolbarından boyutları ters çevir ikonuna tıklayarak ya da klavyeden boşluk tuşuna basarak boyutları ters çevirebilirsiniz.
İkinci defa farenin sol tuşunu tıkladığınızda kolon başlığı yerleşecektir.
İşlem adımı |
|---|
tekil temel toolbarından kaçıklık tipinin seçilmesi - aşağıdan yukarıya; varsayılan, kenara yanaşık, köşeye yanaşık, ortalanmış  |

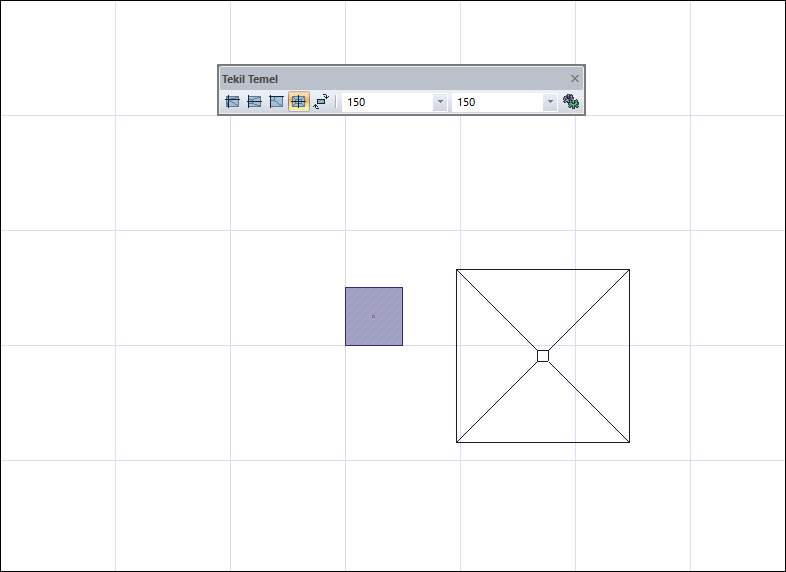

Fare hareketiyle beraber tekil temel öngörüntüsünün hareket etmesi  |
Yerleştirilecek kolonun farenin sol tuşu tıklanarak seçilmesi  |

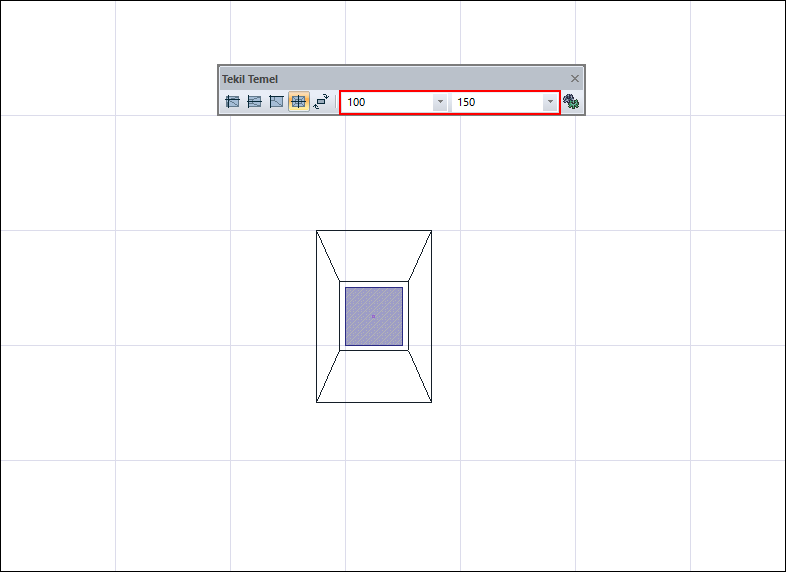

Tekil temel boyutlarının değiştirilmesi  |

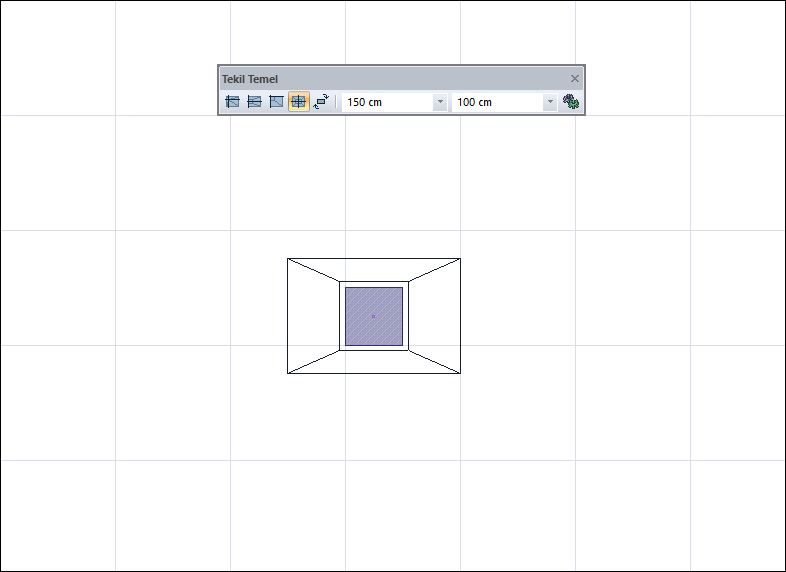

Klavyeden boşluk tuşuna basılarak boyutların ters çevrilmesi  |

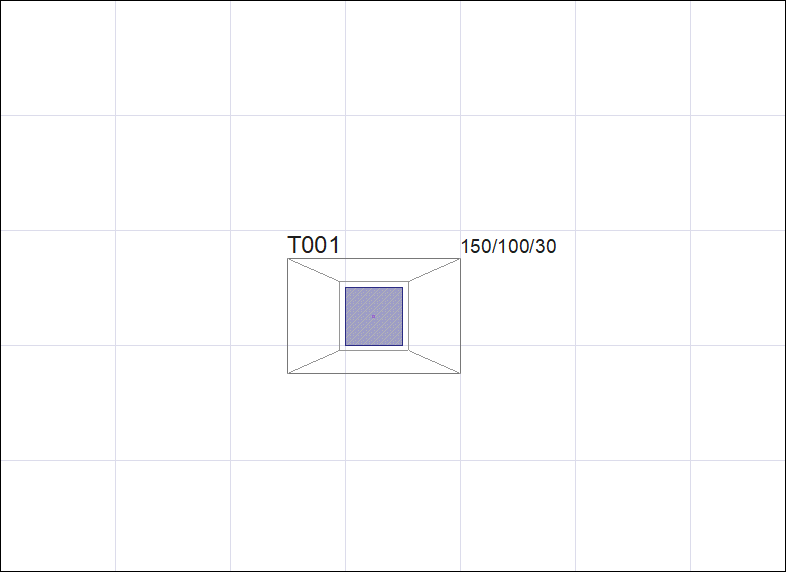

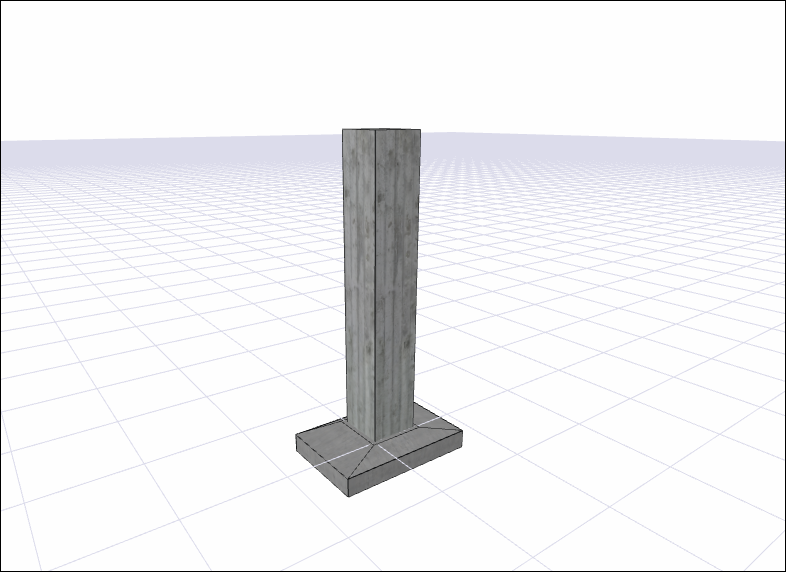

Farenin sol tuşu tıklanarak tekil temelin oluşturulması   |
