Etkileşimli Kolon-Temel ile Çapraz Uç Birleşimi

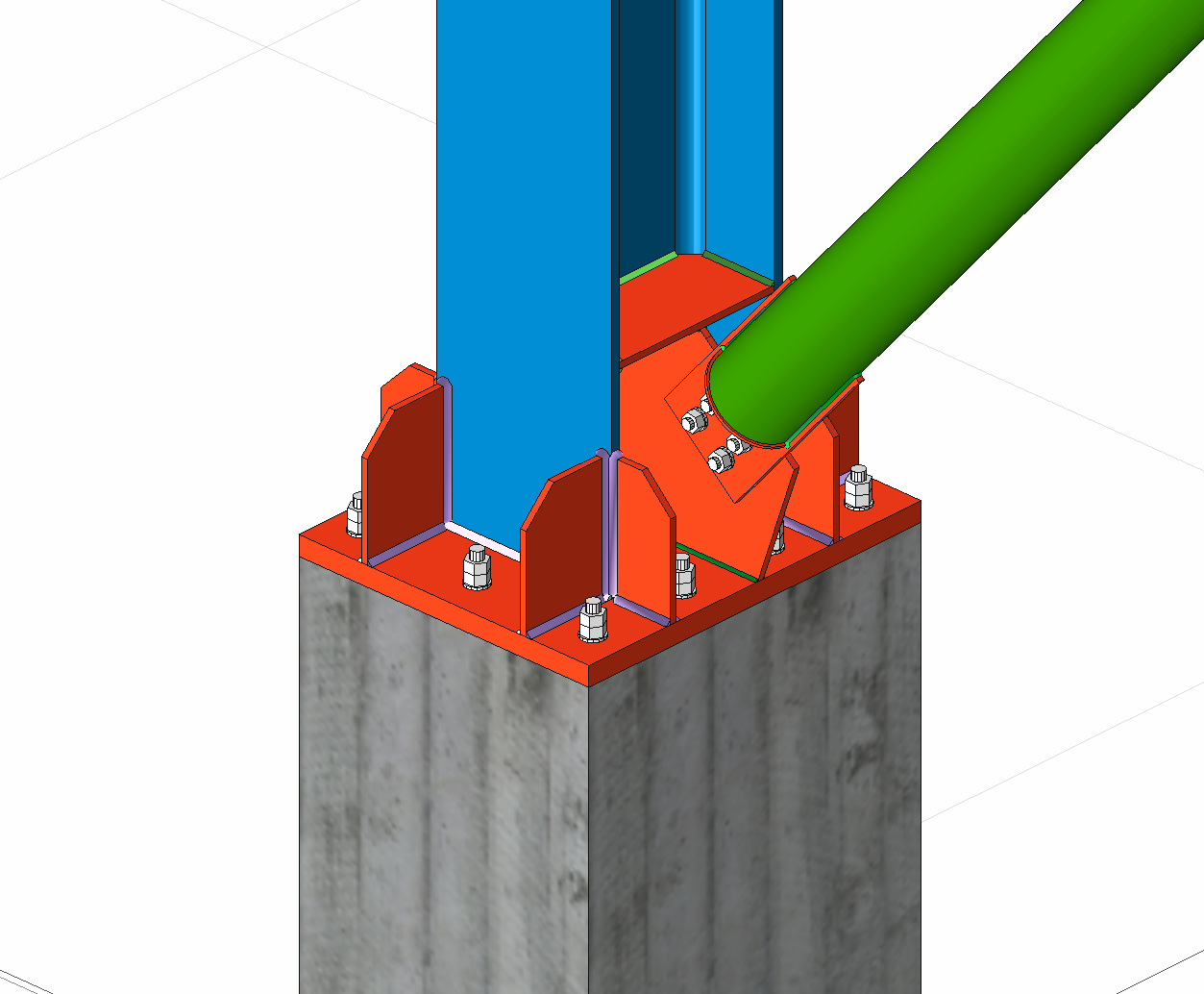

Etkileşimli Kolon-Temel ile Çapraz Uç Birleşimi, temel veya betonarme kolon üzerine tanımlanan çelik kolonlara tanımlanan Kolon-Temel birleşimi, betkitme levhaları ile çapraz uç birleşimleri tanımlanarak oluşturulur.

Çelik Kolon ve Çapraz Geometrisini Oluşturma

Çelik kolon, ve çapraz komutlarını kullanarak kolon-çapraz sistemini oluşturabilirsiniz.

İşlem Adımları

Hızlı çizim modu kapalı olarak işlemler yapılacaktır.

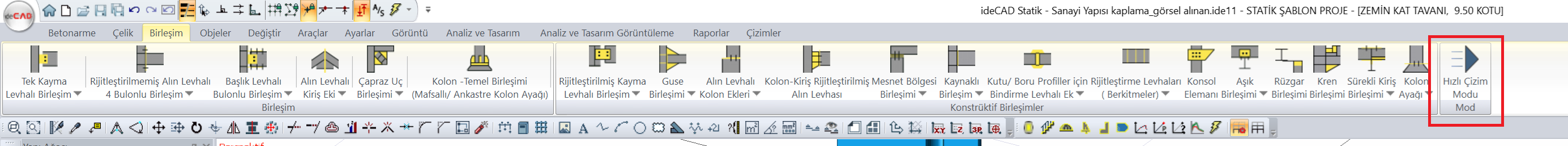

• Hızlı çizim modu 'nu kapatmak için ribbon menü Birleşim sekmesinde bulunan Hızlı çizim modu komutunu inaktif hale getirin.

• Çelik kolon, ve çelik çapraz komutlarını kullanarak birleşim tanımlanacak yapıyı oluşturun.

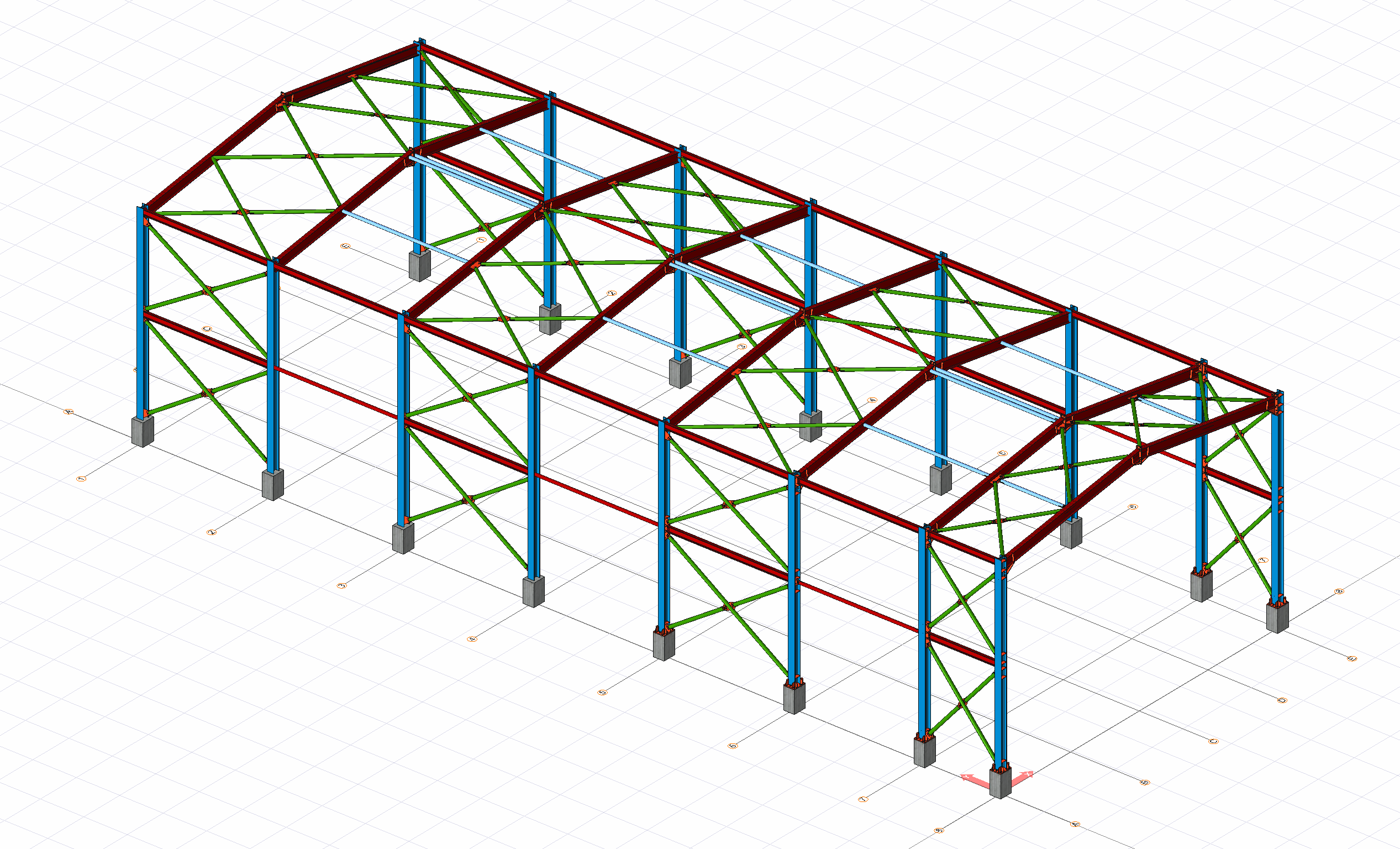

• Modellemesi yapılan sanayi yapısı örnek görseli aşağıdaki gibidir.

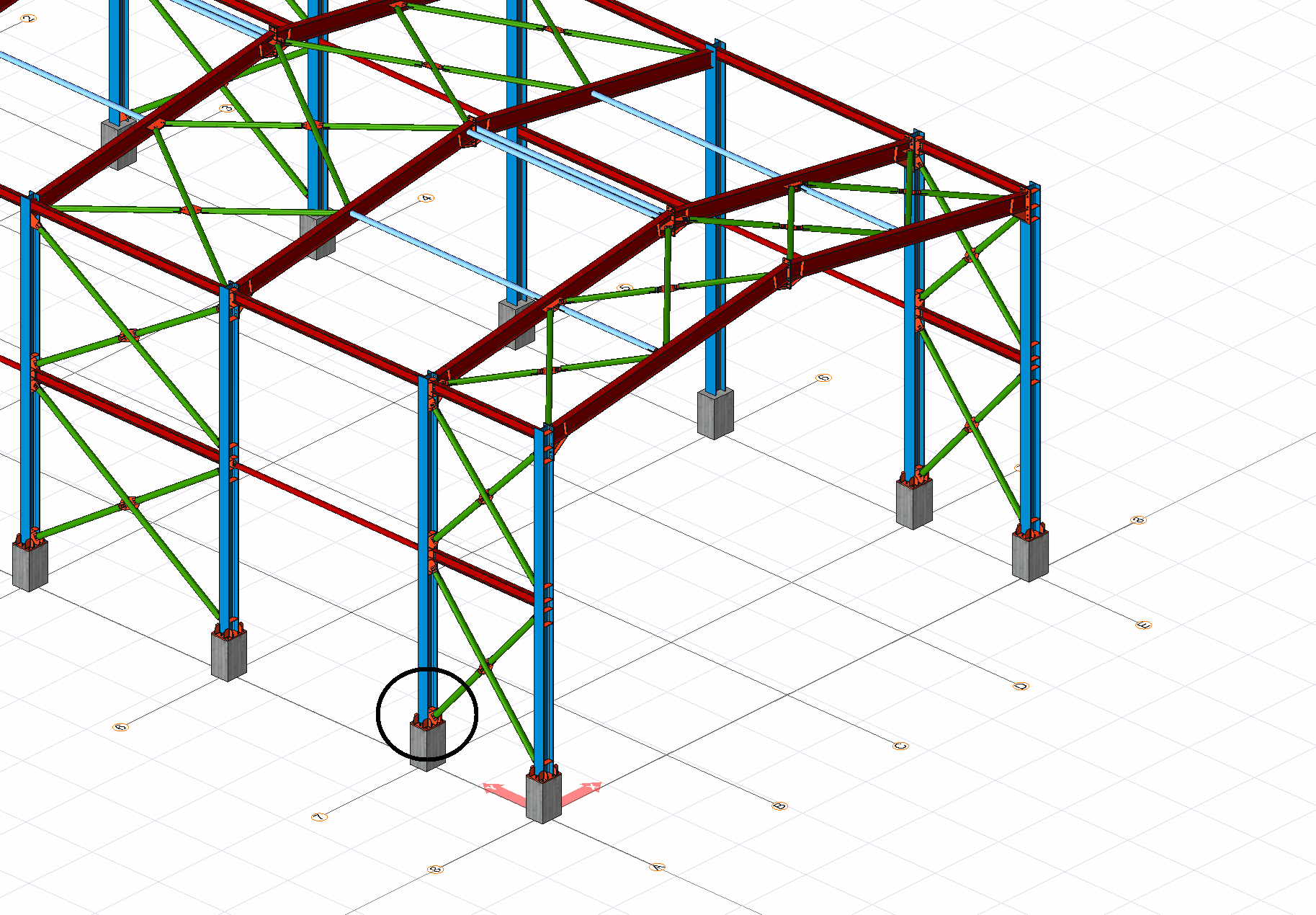

• Bu örnekte aşağıda siyah yuvarlak ile işaretlenen bölümün birleşimleri oluşturulacaktır.

• Burada örnek olarak HE320A kolona düşey çapraz kesiti olarak CHS 139.7*5 enkesiti tanımlanmıştır.

• NOT: Çaprazlar oluşturultan sonra çapraz uç birleşimleri otomatik olarak tanımlanır. İsteğe bağlı olarak bu birleşimlerin özellikleri çapraz uç birleşimleri penceresinden değiştirilebilir. Ancak bu örnekte çapraz birleşimlerinin oluşturulmasının anlatılması adına çapraz birleşimleri silinmiştir ve tekrar tanımlanacaktır.

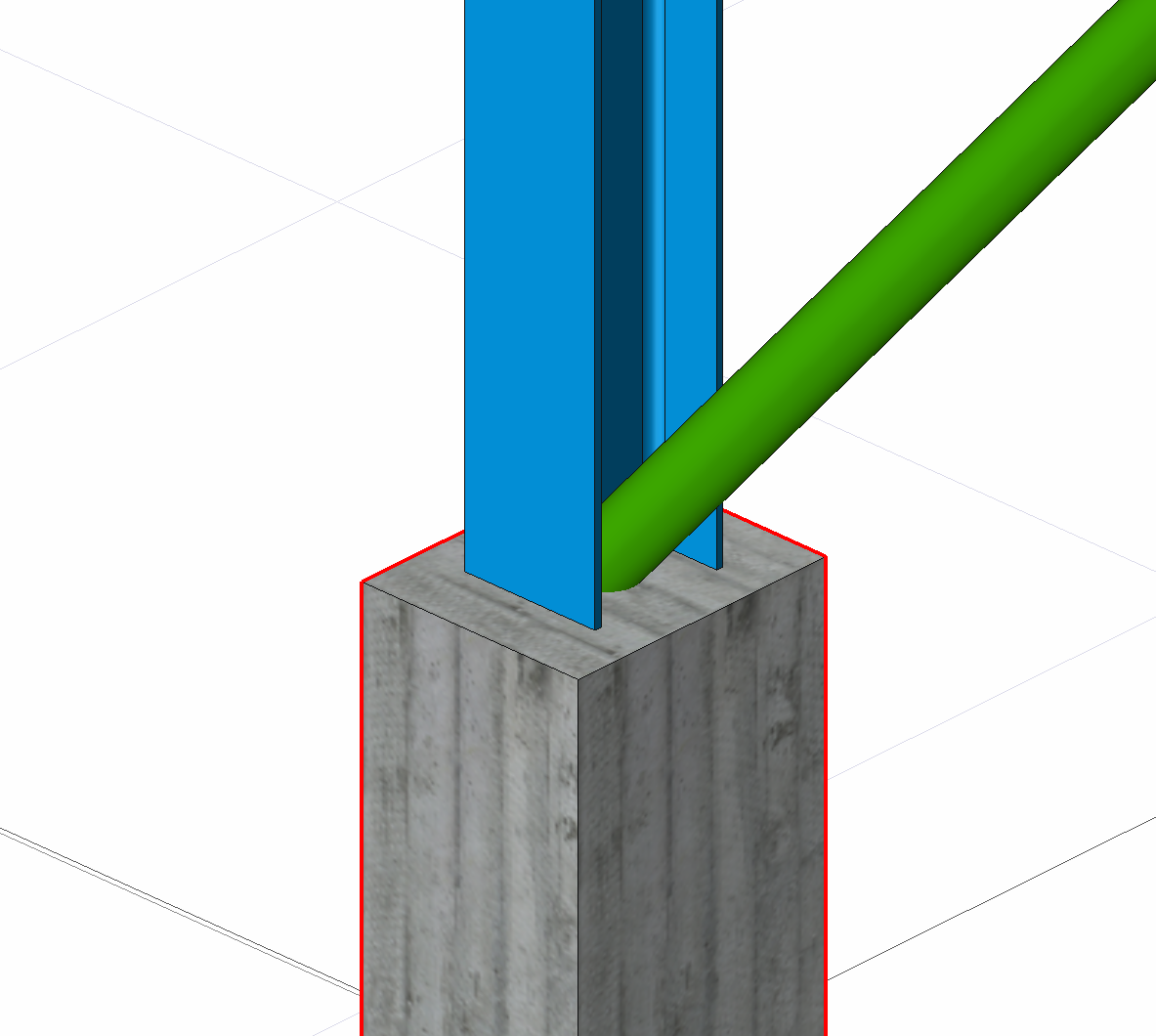

• Kolon ve çapraz sistemi oluşturulduktan sonra etkileşimli birleşimlerin oluşturulacağı bölüm aşağıdaki gibi gözükecektir. Bu aşamadan itibaren çaprazların geometrisi birleşimlere uygun şekilde ayarlanacak daha sonra da birleşimler etkileşimli şekilde oluşturulacaktır.

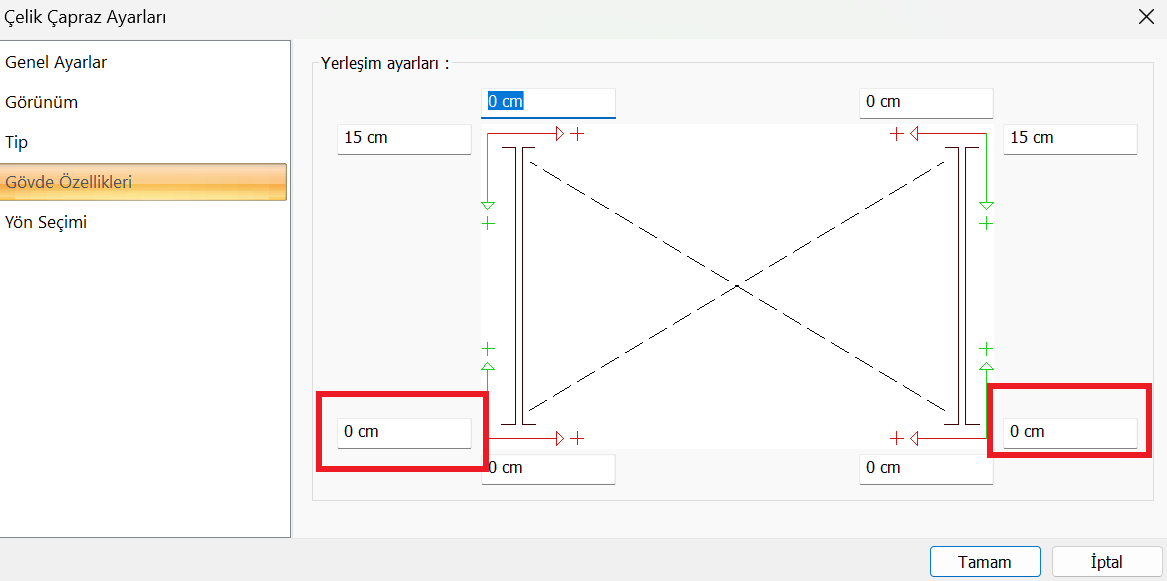

• Düşey çapraz elemanına iki kere tıklayın ve açılan Çelik çapraz ayarları penceresinden Gövde Özellikleri sekmesine tıklayın. Yerleşim Ayarları bölümünden çapraz geometirisini birleşimi uygun şekilde ayarlayın. Bu örnekte aşağıdaki gibi oluşturulacaktır.

• Çapraz geometrisinin alt ucunda herhangi bir değişiklik yapılmayacaktır.

Kolon-Temel Birleşimi Oluşturma

Uygun geometride tanımlanmış betonarme kolon üzerine çelik kolon için Kolon-Temel Birleşimi (Mafsallı/ankastre Kolon Ayağı) komutu kullanılacaktır.

İşlem Adımları

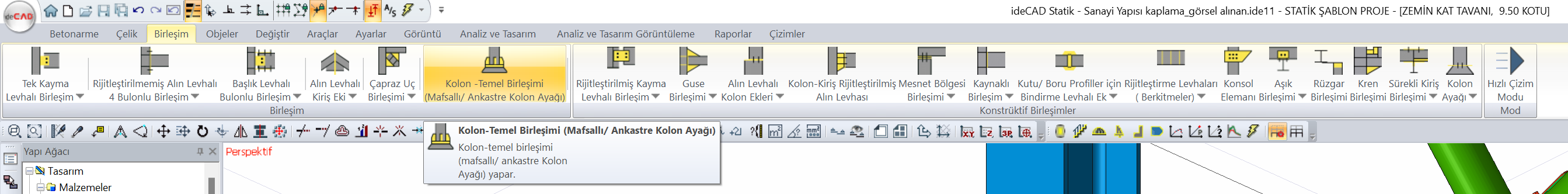

• Ribbon menü Birleşim sekmesinde bulunan Kolon-Temel Birleşimi (Mafsallı/ankastre Kolon Ayağı) komutuna tıklayın.

• Üç boyutlu perspektif görüntüde çelik kolona tıklayın.

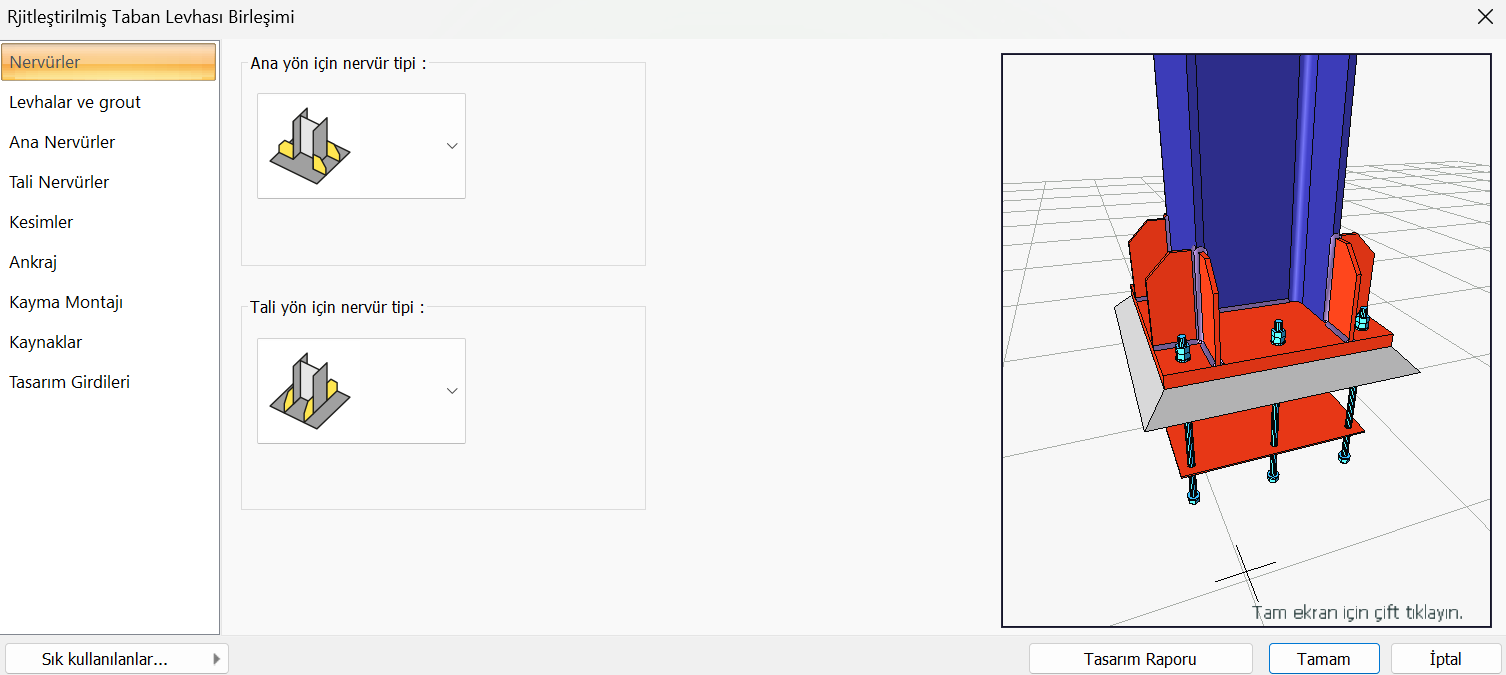

• Rijitleştirilmiş Taban Levhası Birleşimi penceresi açılacaktır. Bu pencereden birleşim parametreleri istenilen şekilde ayarlanabilir. Bu örnekte aşağıdaki adımlar izlenecektir.

• Nervürler sekmesinden ana yön ve tali yön nervür tipleri için aşağıda gösterilen seçenekleri seçin.

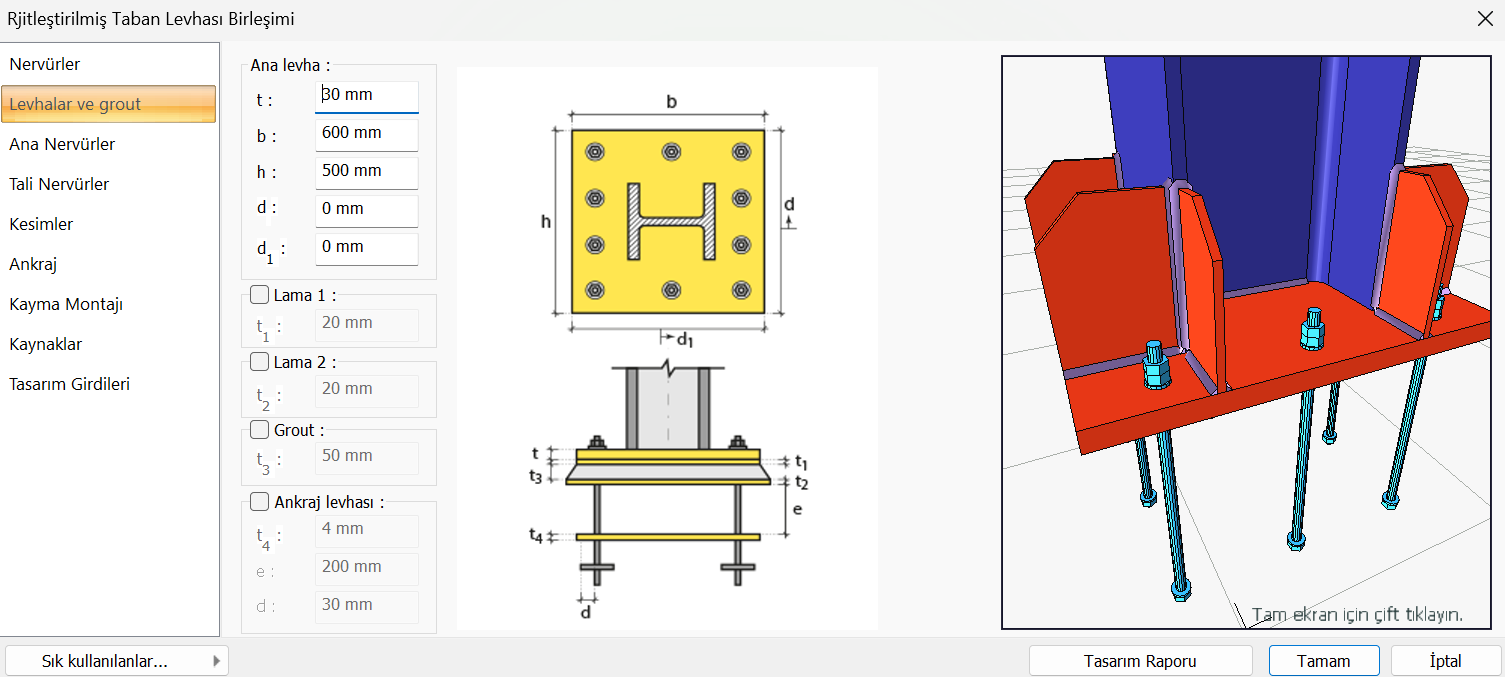

• Levhalar ve Grout sekmesinde bulunan Lama 1, Lama 2, Grout ve Ankraj Levhası bölümlerini işaretsiz hale getirin. Ana Levha bölümünde sırasıyla verilen ilgili parametreleri tanımlayın.
  t: 30 mm, b: 600 mm ve h: 500 mm,

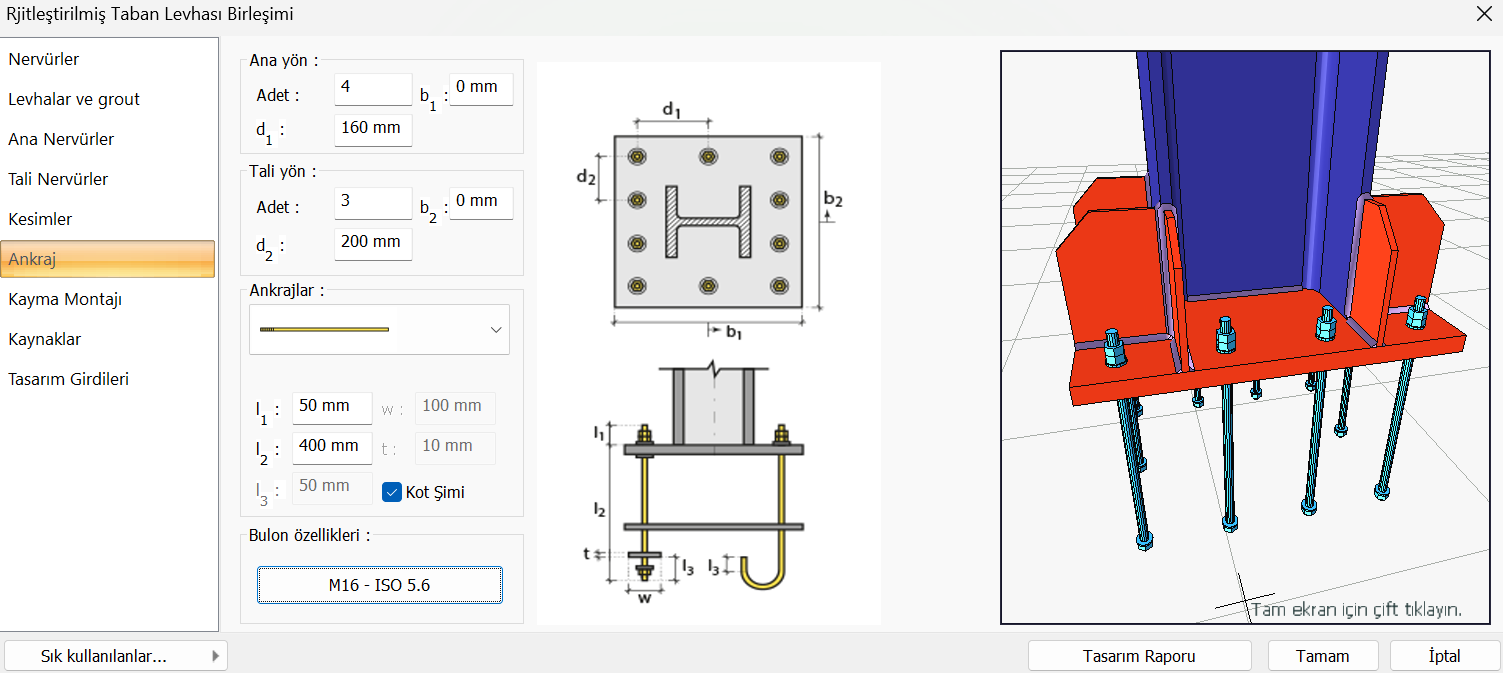

• Ankraj sekmesinde bulunan Ana Yön bölümünde sırasıyla verilen ilgili parametreleri tanımlayın.
  Adet: 4, d₁: 160 mm

• Ankraj sekmesinde bulunan Tali Yön bölümünde sırasıyla verilen ilgili parametreleri tanımlayın.
  Adet: 3, d₂: 200 mm

• Bulon özellikleri bölümüne tıklayın ve M16 - ISO 5.6 bulon tipini seçin.

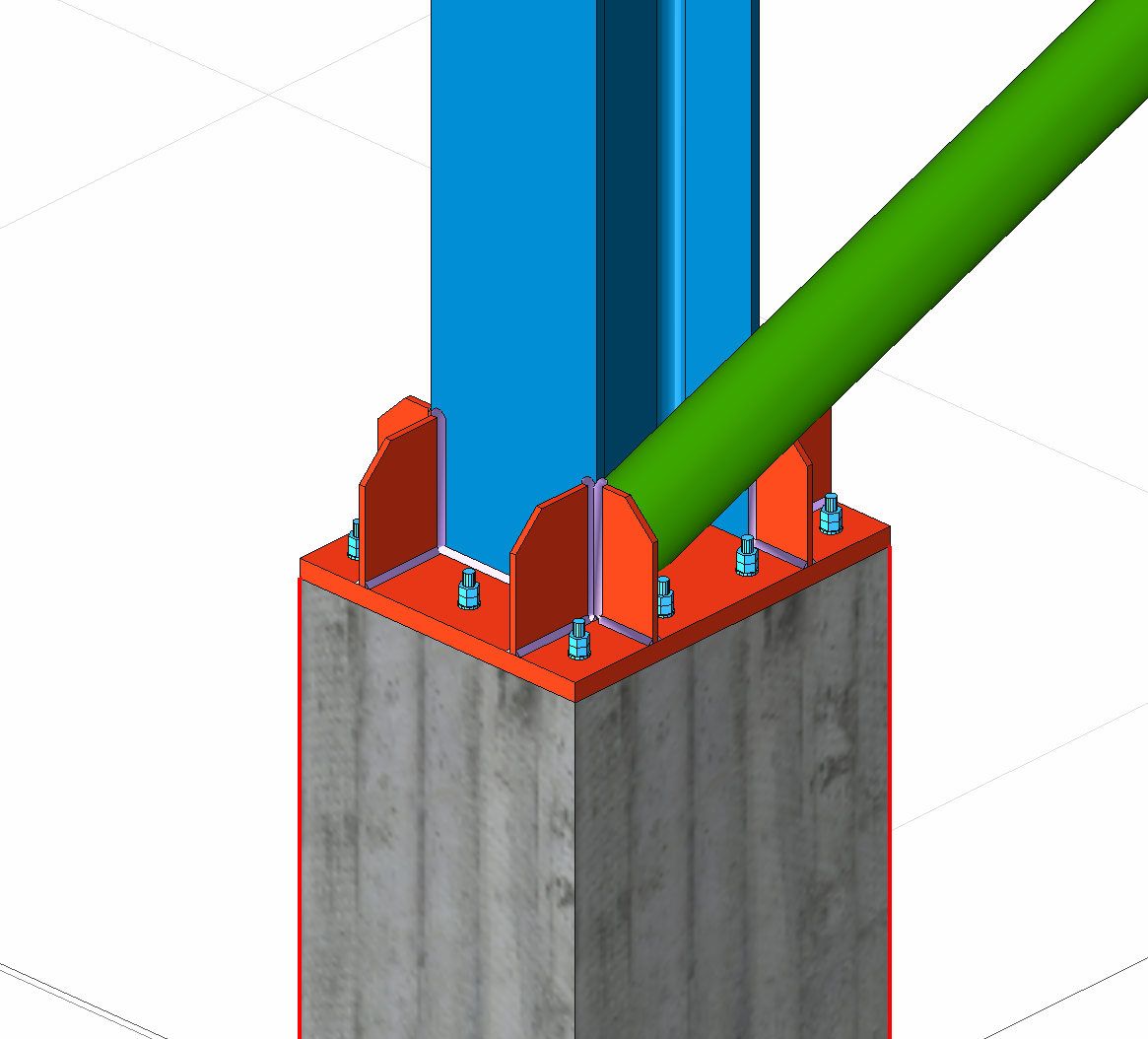

• Tamam butonuna tıklandığında birleşim oluşacaktır.

Berkitme Levhası Oluşturma

Uygun geometride tanımlanmış betonarme kolon üzerine çelik kolon için Rijitleştirme Levhaları (Berkitmeler) komutu kullanılacaktır.

İşlem Adımları

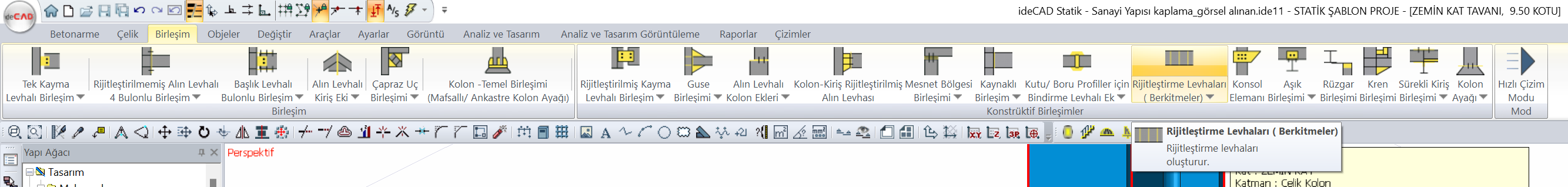

• Ribbon menü Birleşim sekmesinde bulunan Rijitleştirme Levhaları (Berkitmeler) komutuna tıklayın.

• Üç boyutlu perspektif görüntüde çelik kolona tıklayın.

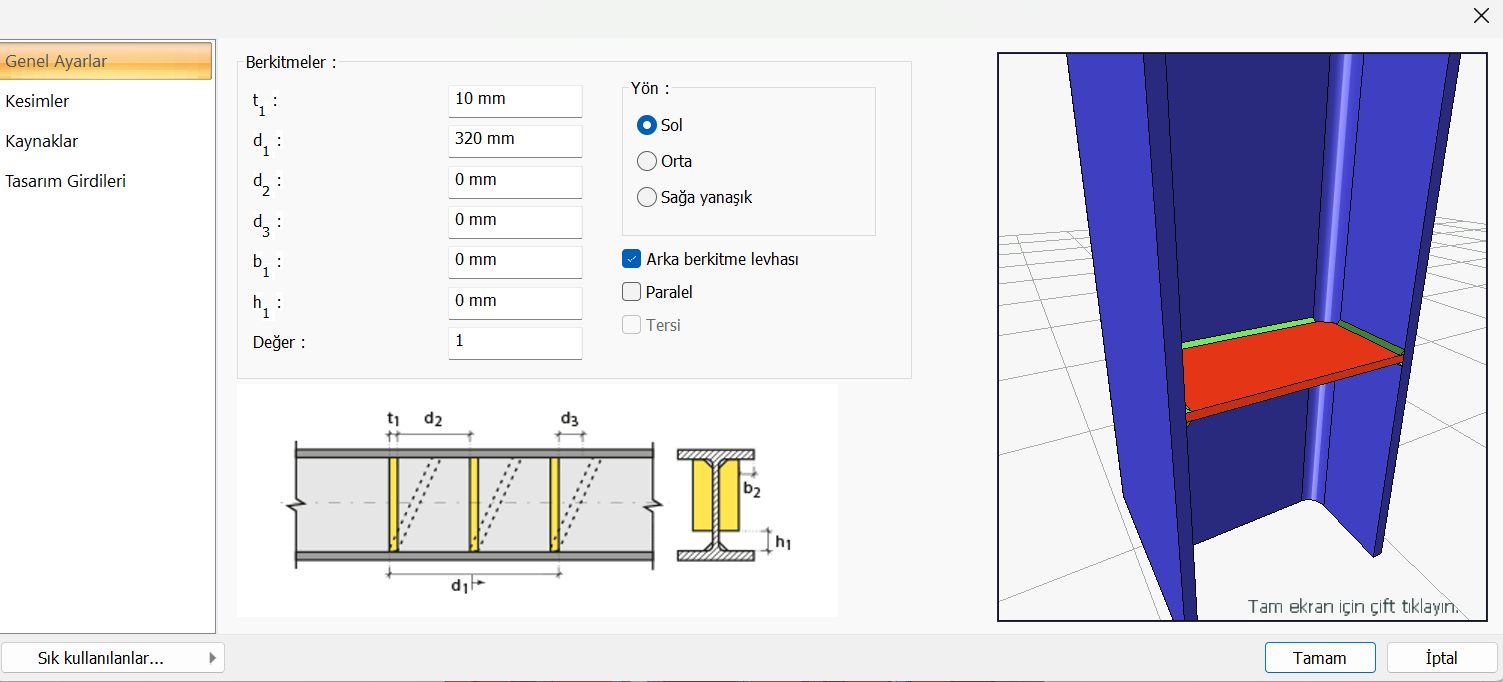

• Berkitmeler penceresi açılacaktır. Bu pencereden birleşim parametreleri istenilen şekilde ayarlanabilir. Bu örnekte aşağıdaki adımlar izlenecektir.

• Genel Ayarlar sekmesinde bulunan Yön seçeneğini sol olarak seçin. Arka Berkitme levhası seçeneğini işaretli olarak ayarlayın. Berkitmeler bölümünde sırasıyla verilen ilgili parametreleri tanımlayın.
  t: 10 mm, d₁: 320 mm ve Değer: 1

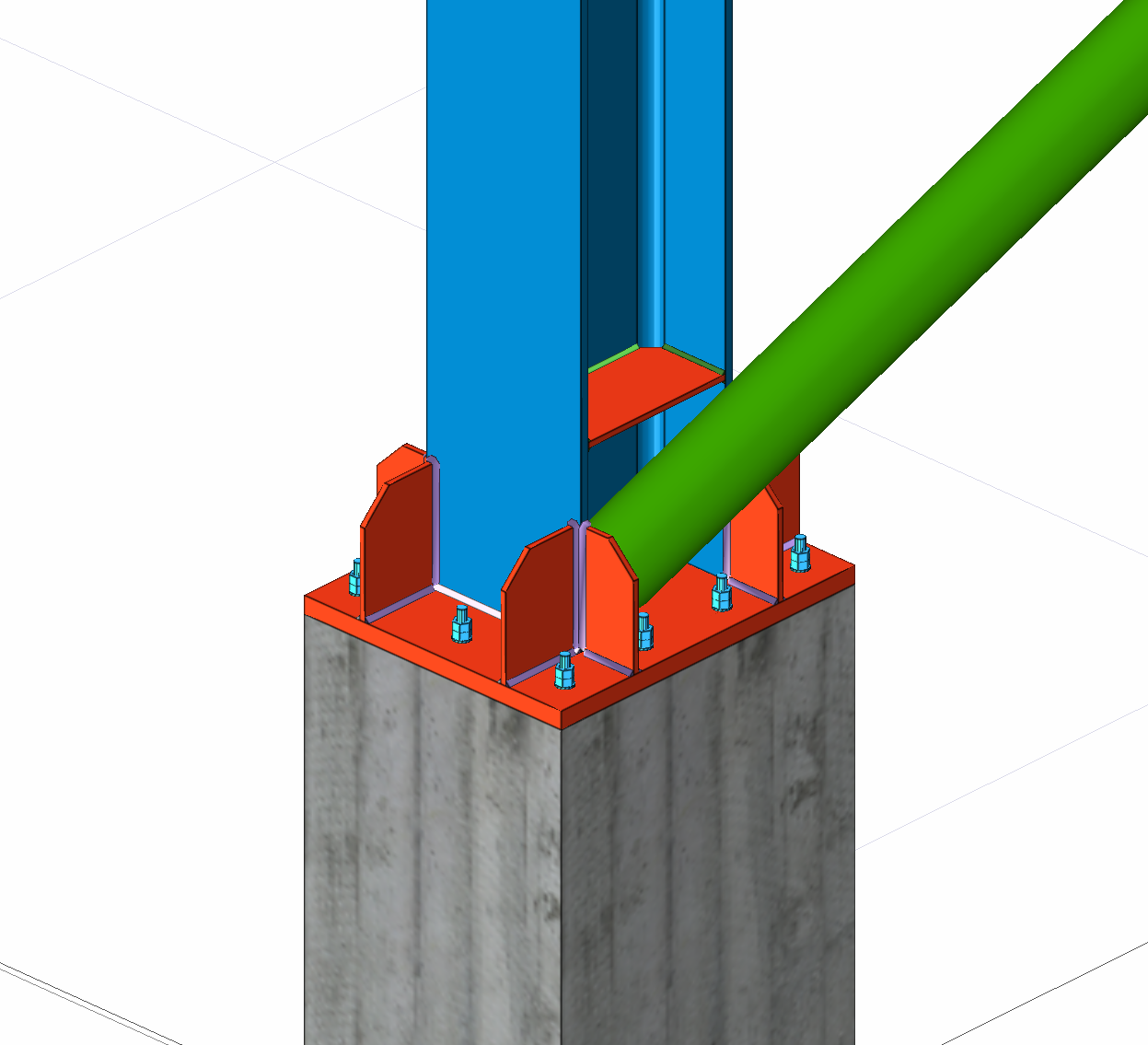

• Tamam butonuna tıklandığında birleşim oluşacaktır.

Etkileşimli Çapraz uç Birleşimi Oluşturma

Uygun geometride tanımlanmış betonarme kolon üzerine çelik kolon çapraz sistemi için Çapraz Uç Birleşimi komutu kullanılacaktır.

İşlem Adımları

• Ribbon menü Birleşim sekmesinde bulunan Çapraz Uç Birleşimleri komutuna tıklayın.

• Çelik çapraza tıklayın, ardından farenin sağ tuşuna tıklayın. Daha sonra kolona tıklayın ve tekrar farenin sağ tuşuna tıklayın.

• Çapraz Uç Birleşimi penceresi açılacaktır. Bu pencereden birleşim parametreleri istenilen şekilde ayarlanabilir. Bu örnekte aşağıdaki adımlar izlenecektir.

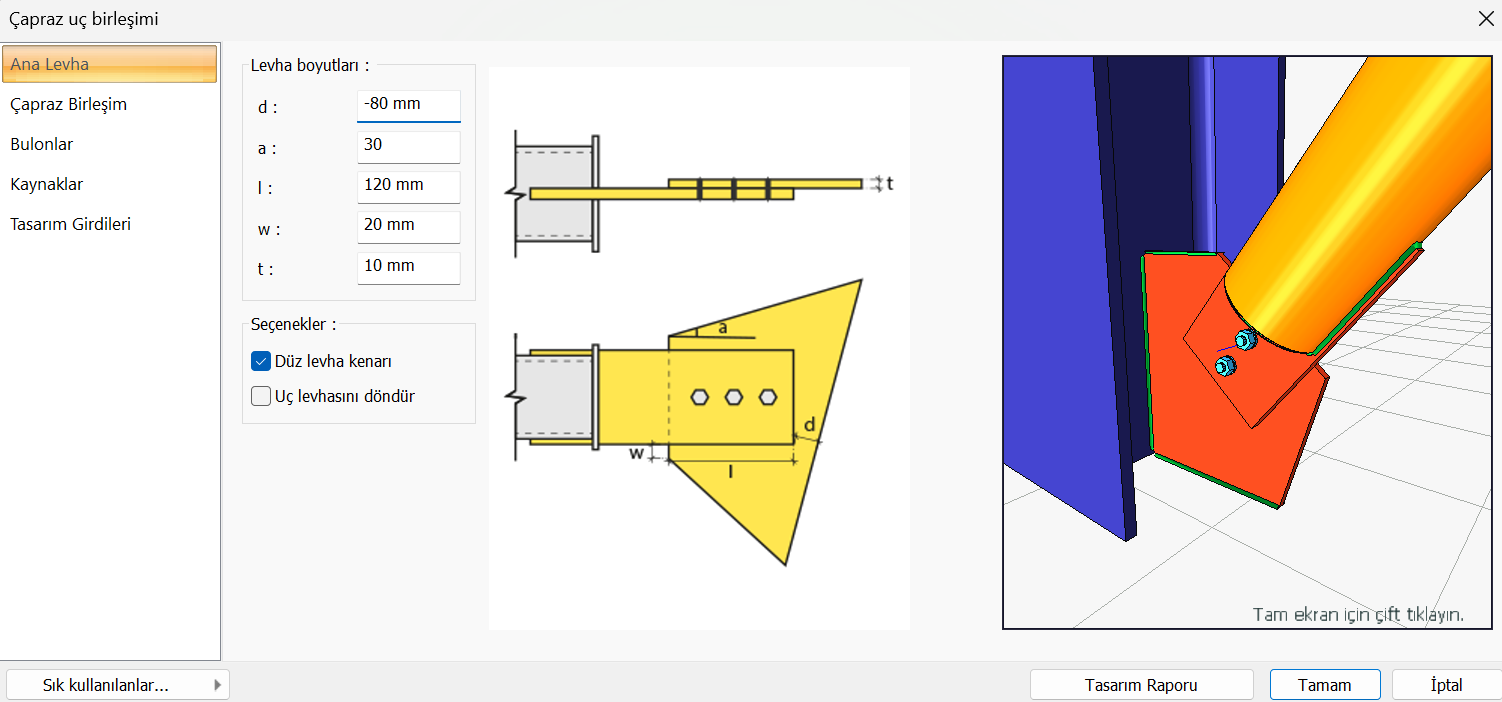

• Ana Levha sekmesinde bulunan Levha boyutları parametrelerini sırasıyla belirtilen şekilde girin.
  d: -80 mm, a: 30, l: 120 mm, w: 20 mm, t:10 mm. Düz levha kenar seçeneğini işaretli duruma getirin.

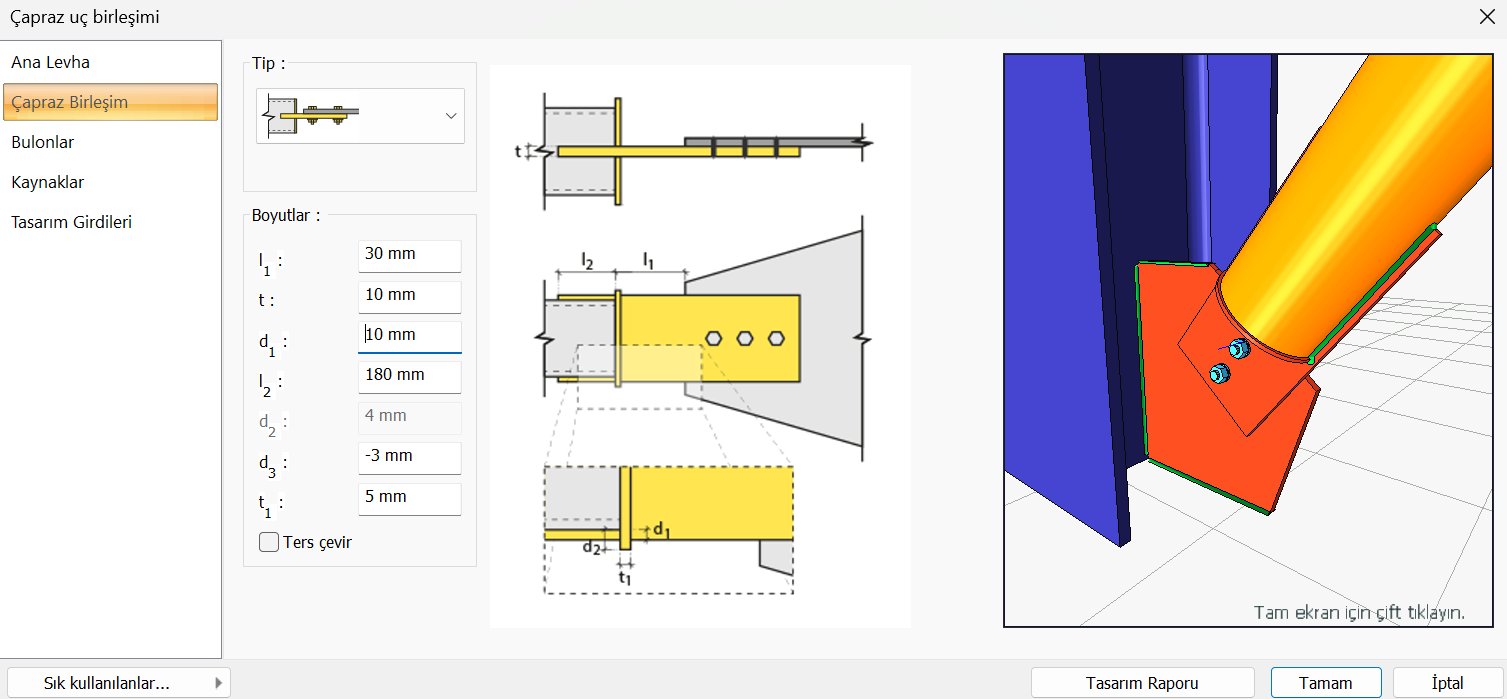

• Çapraz Birleşim sekmesinde bulunan boyutları parametrelerini sırasıyla belirtilen şekilde girin.
  l₁: 30 mm, t: 10 mm, d₁: 10 mm, l₂: 180 mm, d₃: -3 mm, t₁: 5 mm.

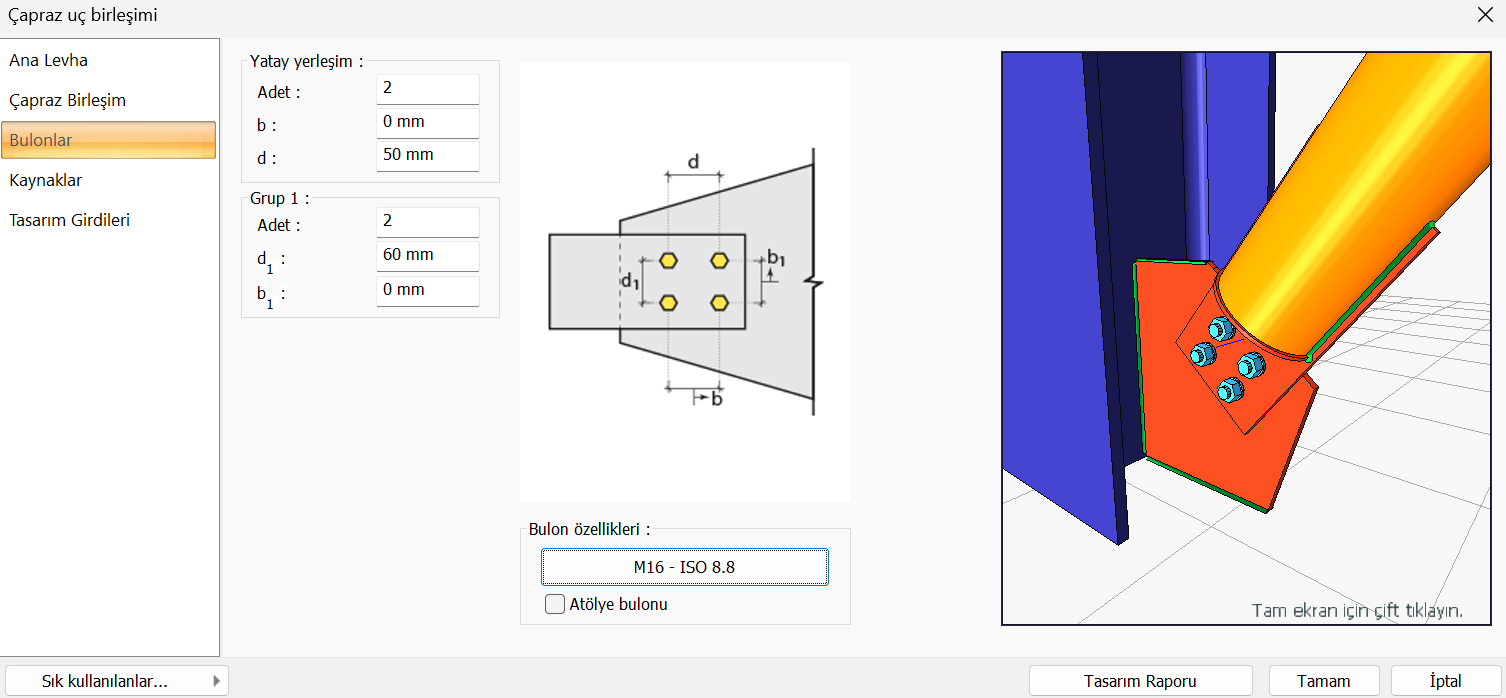

• Bulonlar sekmesinden Yatay Yerleşim kısmını Adet: 2, d: 50 mm olarak düzenleyin.

• Bulonlar sekmesinden Grup 1 kısmını Adet: 2, d₁: 60 mm olarak düzenleyin.

• Bulon özellikleri bölümüne tıklayın ve M16 - ISO 8.8 bulon tipini seçin.

• Kaynaklar sekmesinde 4 numaralı kaynağı 6 mm kalınlığında seçin.

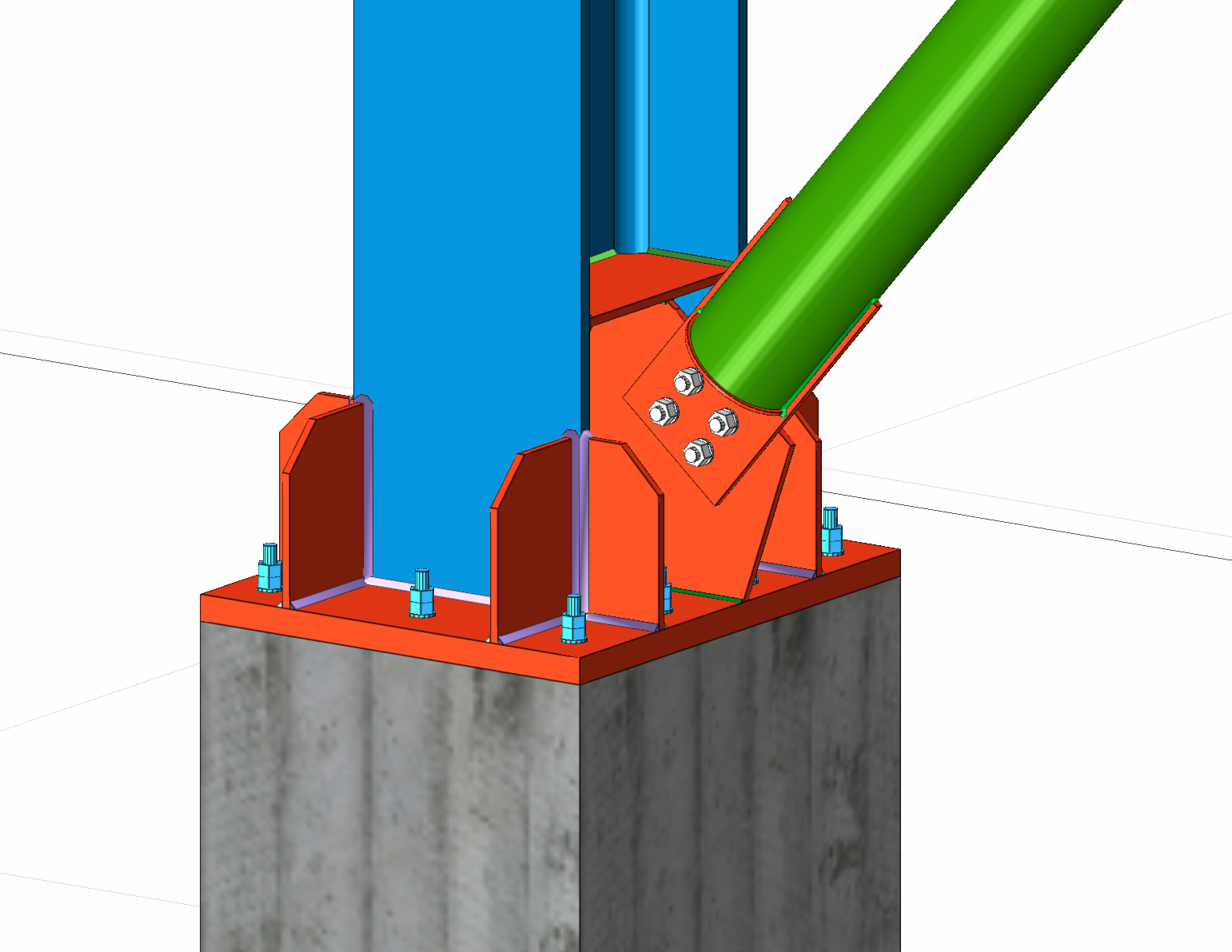

• Tamam butonuna tıklandığında birleşim berkitme levhaları ile etkileşimli olacak şekilde modellenecektir.
