Eliptik Yay-Köşeler komutu, üç eliptik yay çizim tekniğinden birisidir. İki köşe noktası, yay başlangıç ve bitiş noktası belirlenerek eliptik yay oluşturulur.
Eliptik Yay-Köşeler Komutunun Yeri

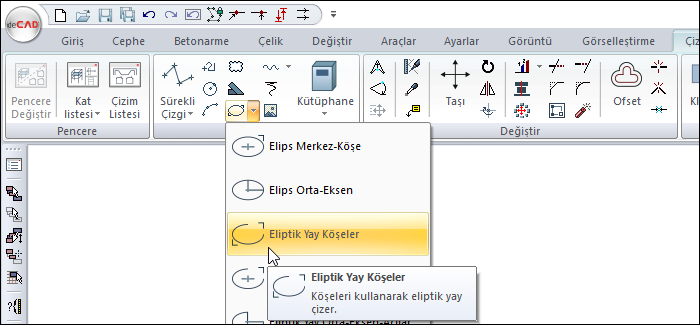

Mimari Programda
Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

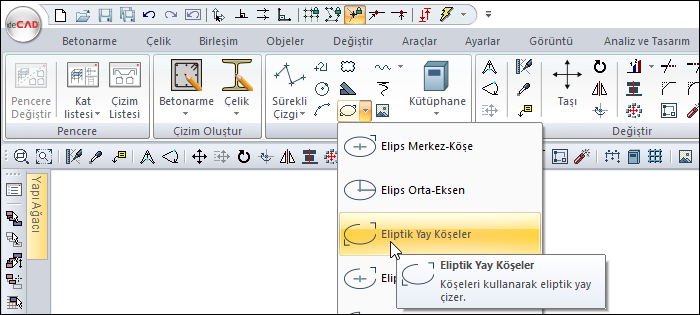

Statik Programda
Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Bu komutu kullanarak eliptik yay çizmek için:
-
Ribbon menüde Eliptik Yay-Köşeler ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile herhangi bir nokta tıklayın. Bu nokta çizilecek yayın 1.köşesi olacaktır.
-
Fareyi sürükleyin ve sol tuş ile tıklayarak ikinci bir nokta belirleyin. Bu nokta çizilecek yayın 2.köşesi olacaktır
-
Fareyi tekrar sürükleyin. Ekranda bir yay parçası belirecektir. Yayın uzunluğunu belirledikten sonra sol tuşu tıklayın.
-
Fareyi ters istikamette sürükleyin. Başlangıç noktasından diğer istikamete bir yay parçası daha belirecektir. Yay parçası uygun uzunluğa gelince sol tuşu tıklayın.
-
Eliptik yay çizilecektir.
|
İşlem adımı |
|---|
|

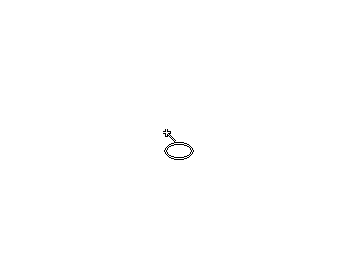

Eliptik yayın ilk noktasının belirlenmesi - 1.köşe
|
|

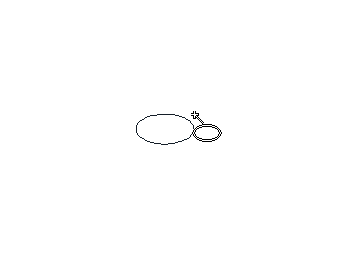

Farenin hareketine bağlı olarak öngörüntünün oluşması
|
|

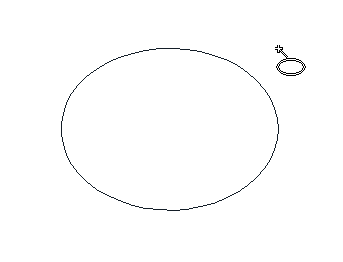

Eliptik yayın ikinci noktasının belirlenmesi - 2.köşe
|
|

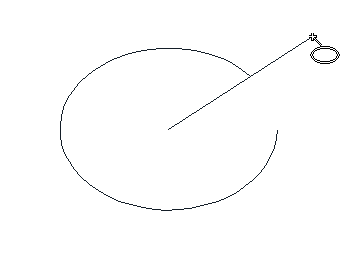

Eliptik yayın üçüncü noktasının belirlenmesi - yayın başlangıç noktası
|
|

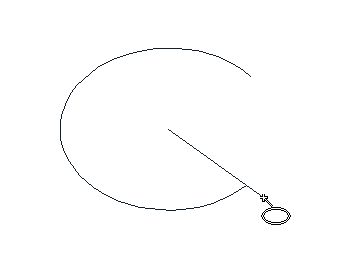

Eliptik yayın dördüncü noktasının belirlenmesi - yayın bitiş noktası
|
|

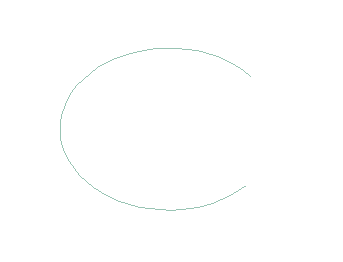

Eliptik yayın oluşması
|
