Eliptik Yay Merkez-Köşeler
Eliptik Yay Merkez-Köşeler komutu, üç eliptik yay çizim tekniğinden birisidir. Bir merkez, bir köşe noktası, yay başlangıç ve bitiş noktası belirlenerek eliptik yay oluşturulur.
Eliptik Yay Merkez-Köşeler Komutunun Yeri
Mimari Programda

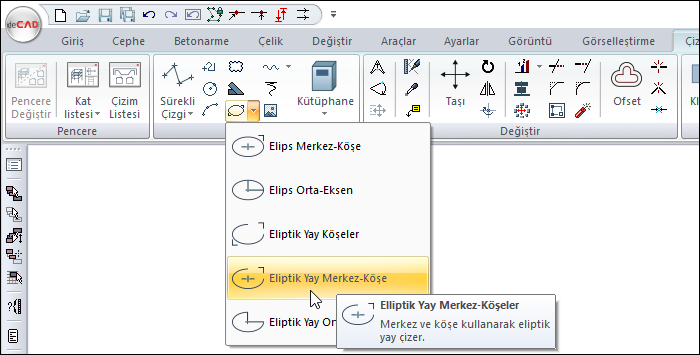

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
Statik Programda

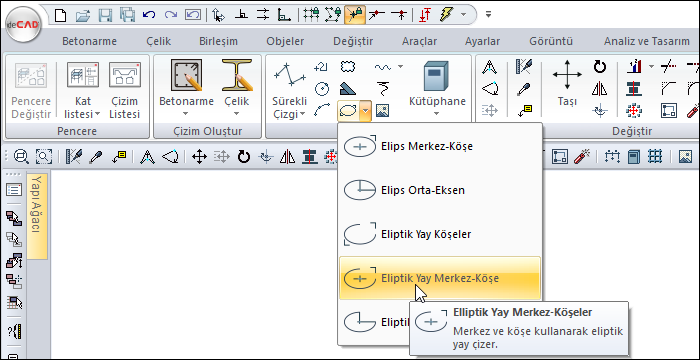

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Bu komutu kullanarak eliptik yay çizmek için:
Ribbon menüde Eliptik Yay Merkez-Köşeler ikonunu tıklayın.
Çizim alanında farenin sol tuşu ile herhangi bir nokta tıklayın. Bu nokta çizilecek yayın merkezi olacaktır.
Fareyi sürükleyin ve sol tuş ile tıklayarak ikinci bir nokta belirleyin. Bu nokta çizilecek yayın büyüklüğünü belirleyecektir.
Fareyi tekrar sürükleyin. Ekranda bir yay parçası belirecektir. Yayın uzunluğunu belirledikten sonra sol tuşu tıklayın.
Fareyi ters istikamette sürükleyin. Başlangıç noktasından diğer istikamete bir yay parçası daha belirecektir. Yay parçası uygun uzunluğa gelince sol tuşu tıklayın.
Eliptik yay çizilecektir.
İşlem adımı |
|---|

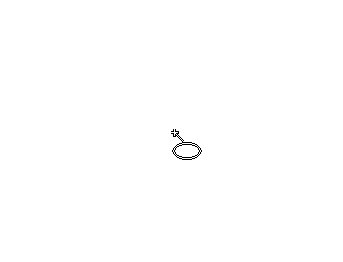

Eliptik yayın ilk noktasının belirlenmesi - 1.köşe  |

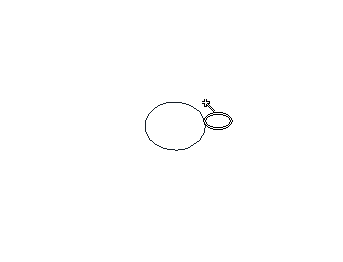

Farenin hareketine bağlı olarak öngörüntünün oluşması  |

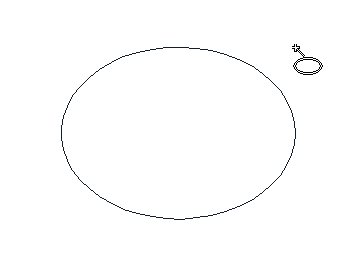

Eliptik yayın ikinci noktasının belirlenmesi - 2.köşe  |

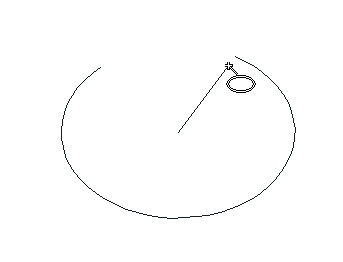

Eliptik yayın üçüncü noktasının belirlenmesi - yayın başlangıç noktası  |

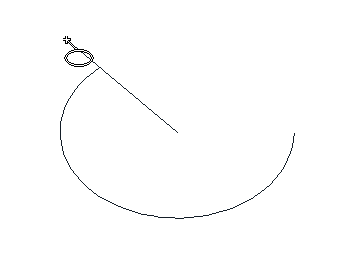

Eliptik yayın dördüncü noktasının belirlenmesi - yayın bitiş noktası  |

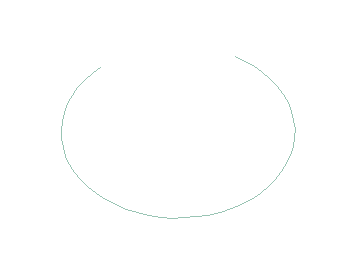

Eliptik yayın oluşması  |
