Eliptik Yay Orta-Eksen-Açılar komutu, üç eliptik yay çizim tekniğinden birisidir. Orta nokta (merkez), iki nokta, yay başlangıç ve bitiş noktaları belirlenerek eliptik yay oluşturulur.
Eliptik Yay Orta-Eksen-Açılar Komutunun Yeri

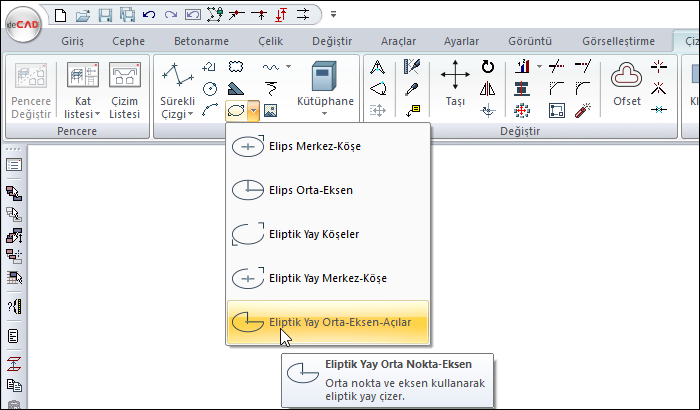

Mimari Programda
Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.

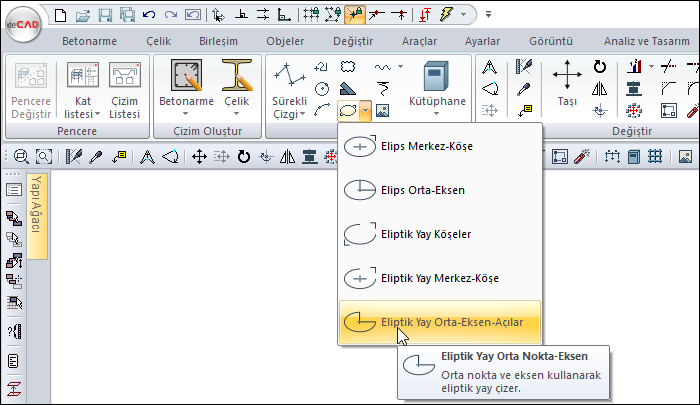

Statik Programda
Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Bu komutu kullanarak eliptik yay çizmek için:
-
Ribbon menüde Eliptik Yay Orta-Eksen-Açılar ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile herhangi bir nokta tıklayın. Bu nokta çizilecek yayın merkezi olacaktır.
-
Fareyi sürükleyin ve sol tuş ile tıklayarak ikinci bir nokta belirleyin. Bu nokta çizilecek yayın büyüklüğünü belirleyecektir.
-
Fareyi tekrar sürükleyin. Elipsin diğer istikametteki büyüklüğünü belirleyin ve sol tuşu tıklayın.
-
Fareyi sürüklediğiniz de ekranda bir yay parçası belirecektir. Yayın uzunluğunu belirledikten sonra sol tuşu tıklayın.
-
Fareyi ters istikamette sürükleyin. Diğer istikamete bir yay parçası daha belirecektir. Yay parçası uygun uzunluğa gelince sol tuşu tıklayın.
-
Eliptik yay çizilecektir.
|
İşlem adımı |
|---|
|

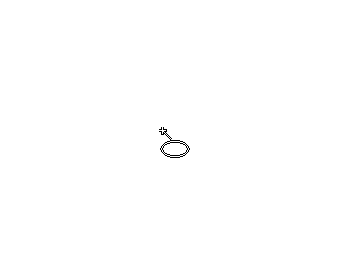

Eliptik yayın ilk noktasının belirlenmesi - yay merkezi
|
|

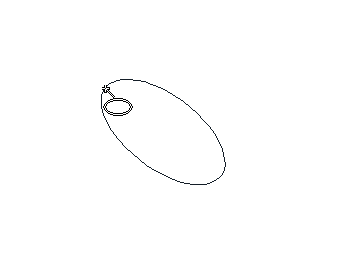

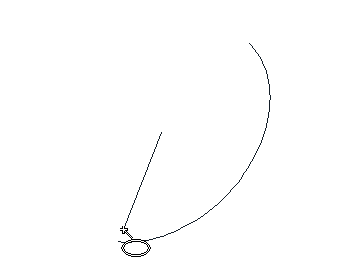

Farenin hareketine bağlı olarak öngörüntünün oluşması
|
|

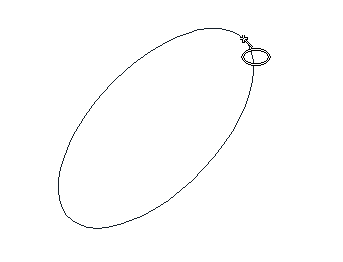

Eliptik yayın ikinci noktasının belirlenmesi - 1.köşe
|
|

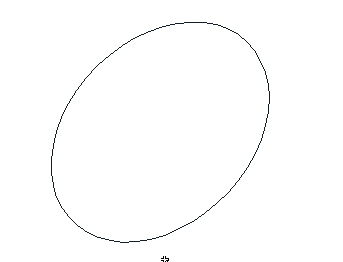

Eliptik yayın üçüncü noktasının belirlenmesi - 2.köşe
|
|

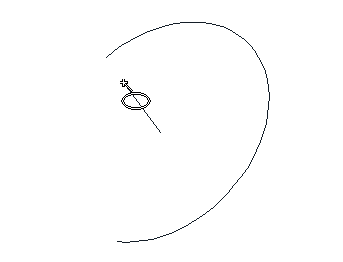

Eliptik yayın dördüncü noktasının belirlenmesi - yayın başlangıç noktası
|
|
Eliptik yayın beşinci noktasının belirlenmesi - yayın bitiş noktası
|
|

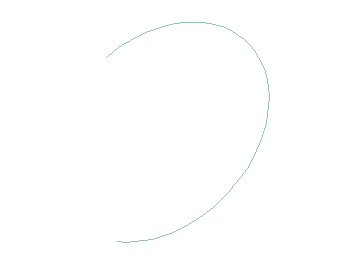

Eliptik yayın oluşması
|
