Düzlemsel Doku Kaplama

Düzlemsel Doku Kaplama komutu ile aynı cephede yer alan duvar, kolon, kiriş gibi farklı objelerin yüzeylerine atanan materyalin devamlılığı sağlanır.

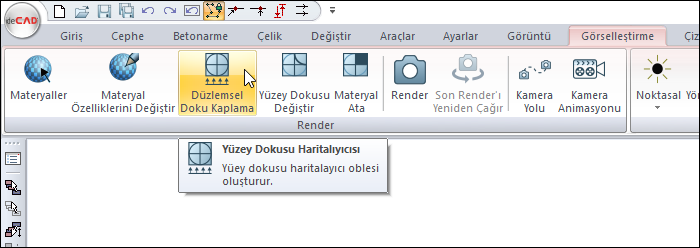

Düzlemsel Doku Kaplama Komutunun Yeri

Ribbon menü Görselleştirme sekmesi Render başlığı altından ulaşabilirsiniz.

İşlem Adımları

• Düzlemsel Doku Kaplama ikonuna tıklayın.

• Materyali düzenlenmek istenen yüzeyleri seçin.

• Farenin sağ tuşuna tıklanarak Seçimi Bitir satırını tıklayın.

• Doku kaplamasının başlangıç noktasını belirleyin. Materyaliniz o nokta baz alınarak objelere tanımlanacaktır.

• Plan ekranı üzerinden farenin sol tuşu tıklanarak bakış noktası belirlenir.

• Bakış yönünü gösteren okların önizlemesi oluşacak ve fare hareketine bağlı olarak dönecektir.

• Farenin sol tuşu tıklanarak bakış yönünü gösteren okları sabitlenir.

• Projeksiyon Parametreleri penceresi otomatik açılır.

• Gerekli ayarlar yapıldıktan sonra tamam tuşuna basılarak seçilen yüzeylerdeki doku düzenleme işlemi tamamlanır.

İşlem adımı
Düzlemsel doku kaplama öncesi

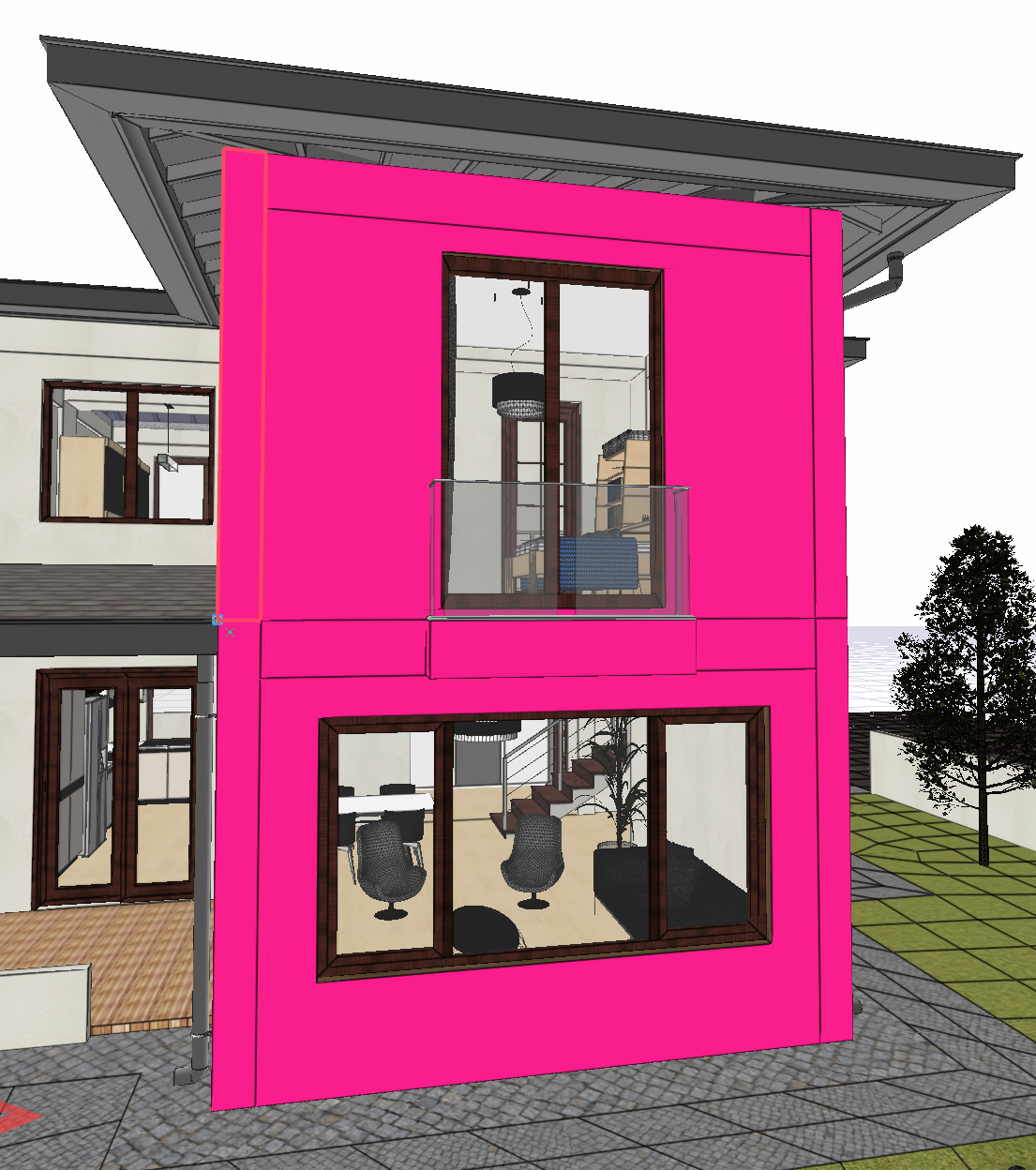

Materyali düzenlenmek istenen yüzeylerin seçilmesi
Başlangıç noktasının belirlenmesi

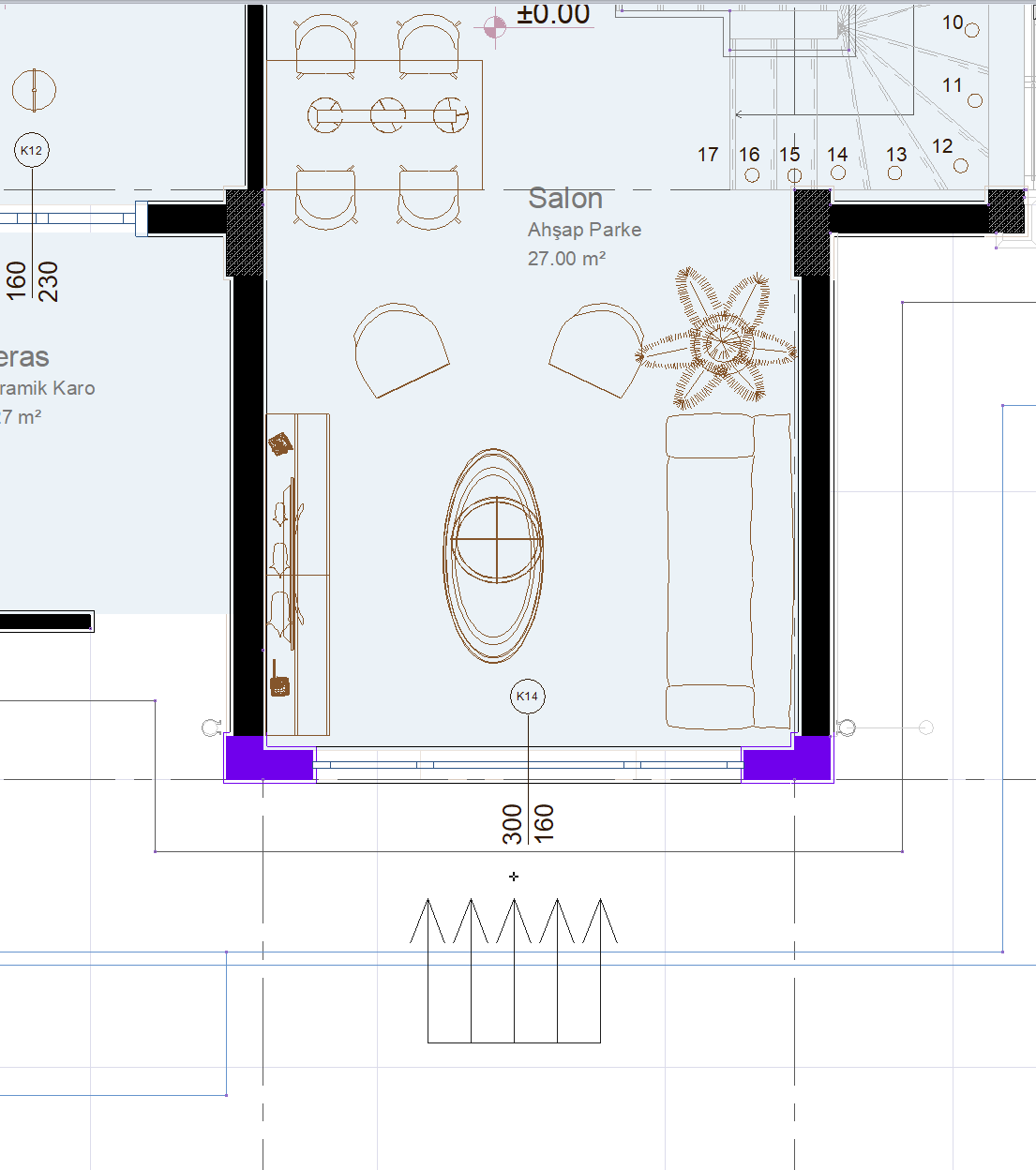

Bakış yönünün belirlenmesi
Ayarların yapılması

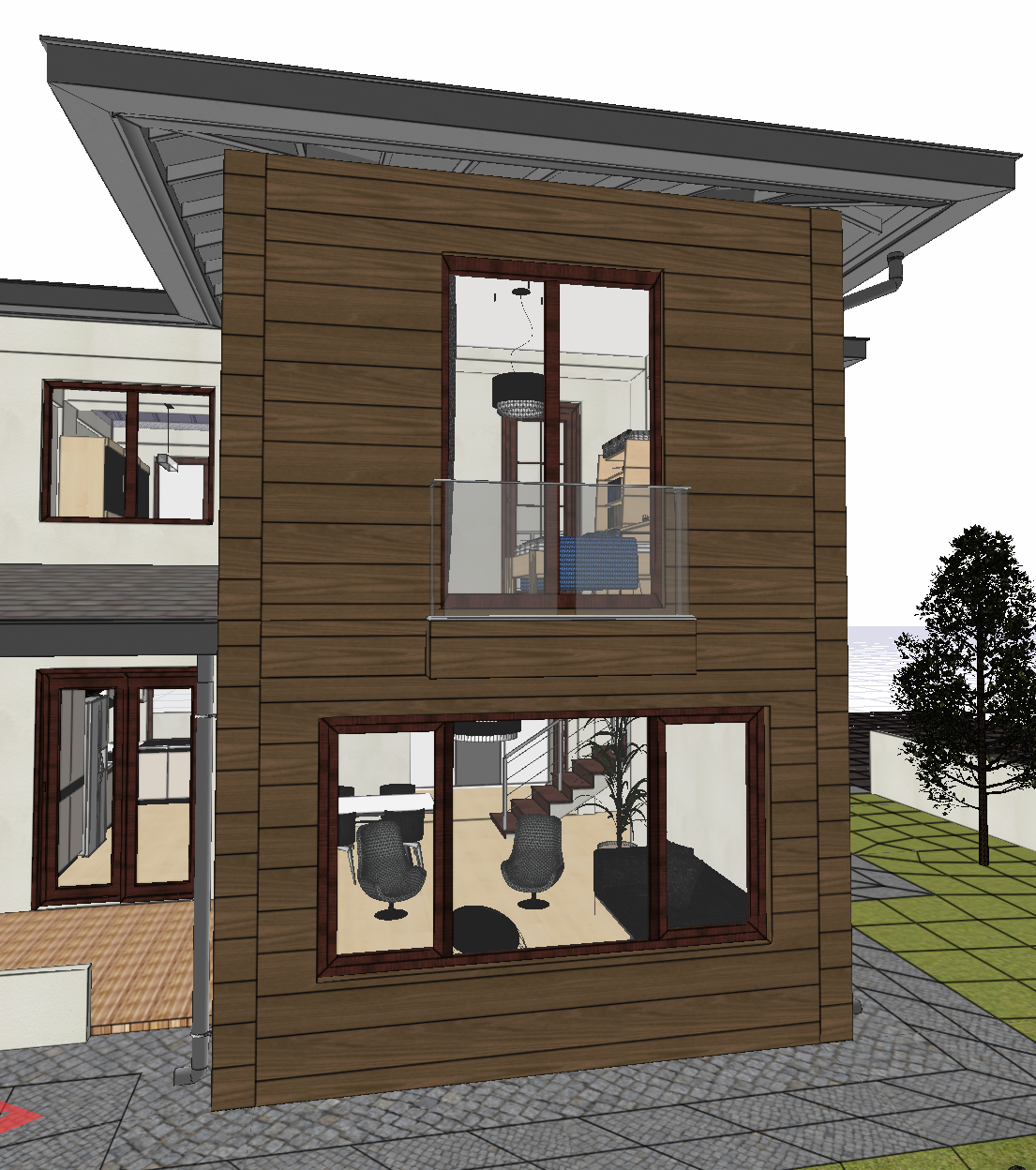

Düzlemsel doku kaplama sonrası

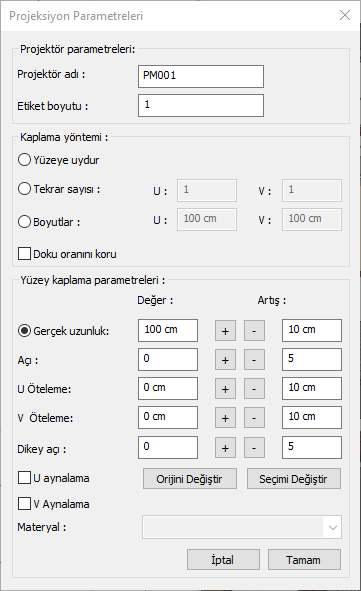

Projeksiyon Parametreleri

Özellikler ve Açıklamaları
Projektör adı Düzenlemenin planda görülecek ismidir.
Etiket boyutu Düzenlemeyi belirten simge boyutu belirlenir.
Yüzeye uydur Seçilen yüzeyleri kaplayacak şekilde dokuyu yerleştirir.
Tekrar sayısı Seçilen yüzeylerde girilen değerler kadar dokuyu tekrar ettirir.
Boyutlar Doku uzunluğu iki doğrultuda değer girilerek belirlenir.
Doku oranını koru İşaretlenirse tekrar sayısı ve boyutlar satırlarından sadece U kutusuna değer girilerek doku düzenlenir.

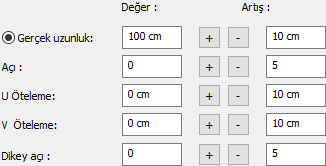

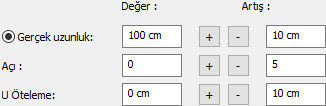

Gerçek doku uzunluğu Doku uzunluğu girilir.
Açı Doku açısı girilir.

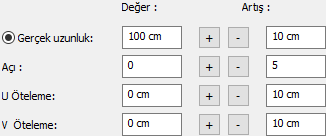

U öteleme Dokunun x düzlemindeki hareket değeri girilir.
V öteleme Dokunun y düzlemindeki hareket değeri girilir
Dikey açı Dokunun z düzlemindeki açı değeri girilir.
U aynalama Dokunun y düzlemine göre simetrisini alır.
V aynalama Dokunun x düzlemine göre simetrisini alır.
Orijini değiştir Başlangıç noktası yeniden belirlenir.
Seçimi değiştir Seçilen yüzeylere ekleme/çıkarma yapılır.
