Çapraz Ek Birleşimi Tanımlama

Çapraz Ek Birleşimi komutu ile çelik çaprazlarda merkez noktası birleşimi tanımlanır.

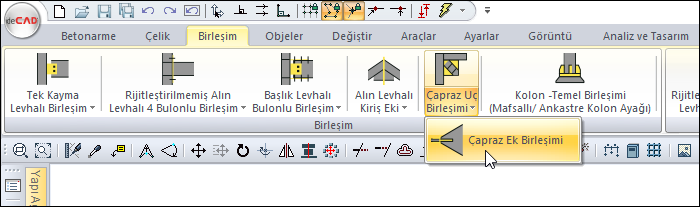

Çapraz Ek Birleşimi Komutunun Yeri

Ribbon menü Birleşim sekmesi Birleşim başlığı altından ulaşabilirsiniz.

İşlem Adımları

Çelik çapraz tanımlandığında program bu birleşimleri otomatik yapar. Bununla birlikte, otomatik yapılan birleşim silinip yenisi de yapılabilir.

  • Çelik menüsünden Çapraz Ek Birleşimi-9 satırını tıklayın.

  • 3 Boyutlu perspektif görüntüden sırasıyla birleşen çaprazları tıklayın.

  • Birleşim varsayılan ayarlarla oluşacaktır.

Çapraz Ek Birleşimi Ayarları Diyaloğunun Yeri

Oluşan birleşimi seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.

Çapraz Ek Birleşimi Ayarları Diyaloğu

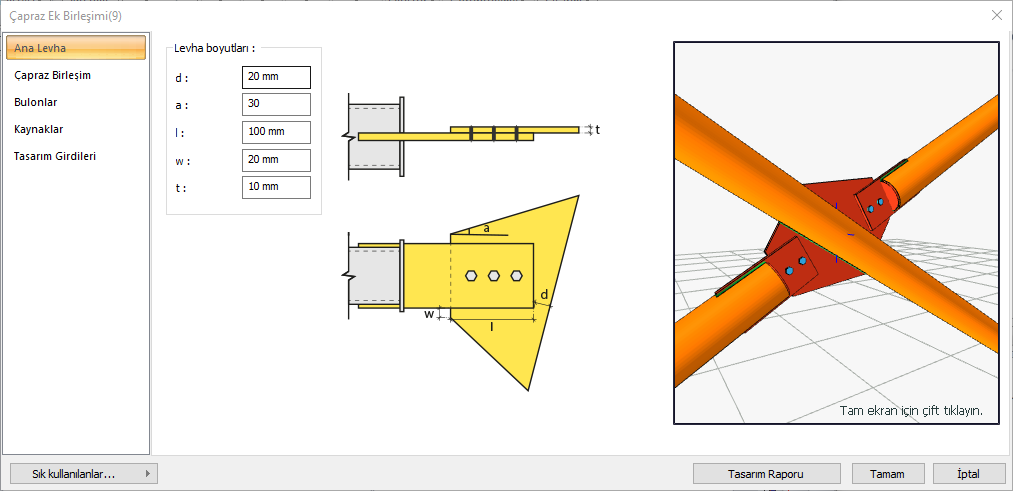

Ana Levha Sekmesi

Özellikler

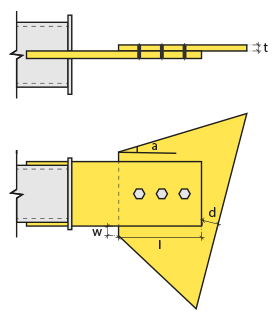

Levha boyutları

Levhanın boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Şematik çizim

Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

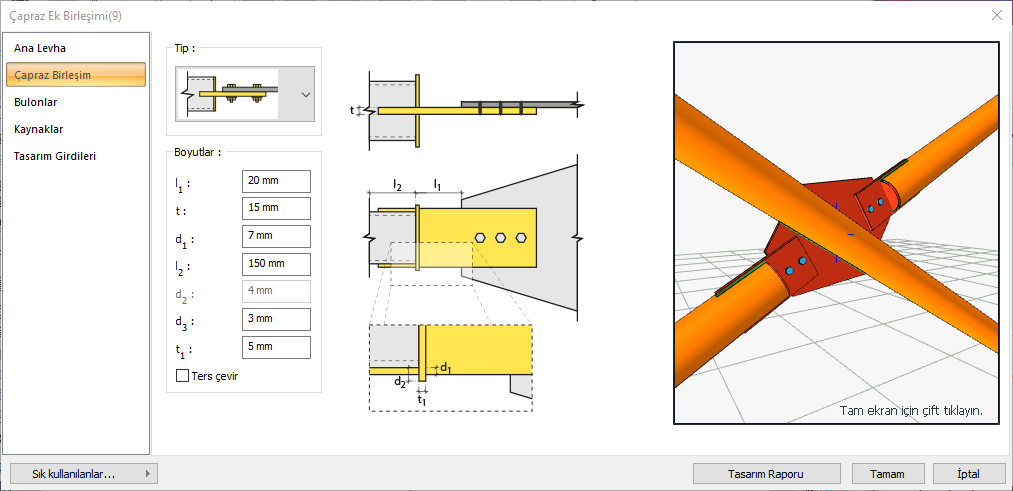

Çapraz Birleşim Sekmesi

Özellikler

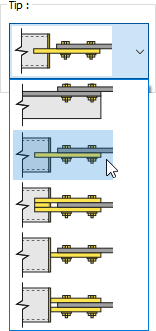

Tip

Çapraz birleşim tipi seçilir.

Boyutlar

Levhanın boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

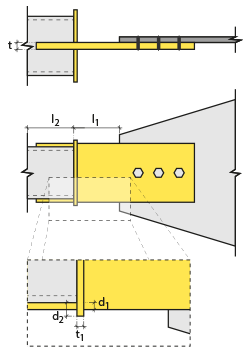

Şematik çizim

Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

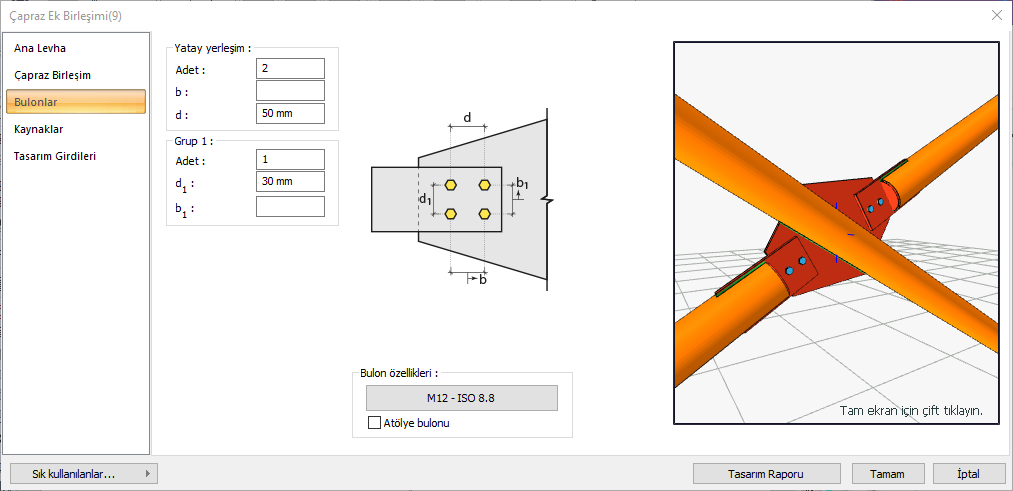

Bulonlar Sekmesi

Özellikler

Yatay yerleşim

Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir.

Grup 1

Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir.

Bulon özellikleri

Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır.

Şematik çizim

Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

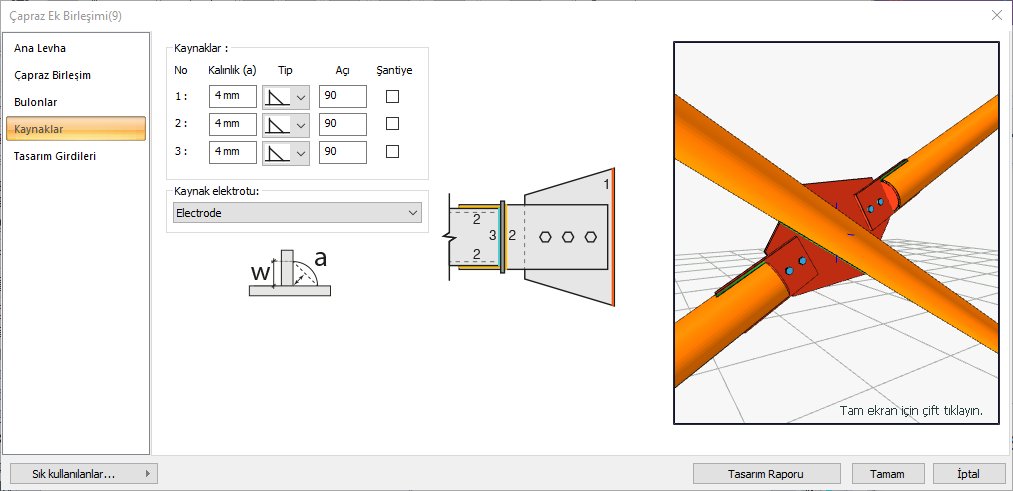

Kaynaklar Sekmesi

Özellikler

Kaynaklar

Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir.

Kaynak elektrodu

Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir.

Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin.

Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.

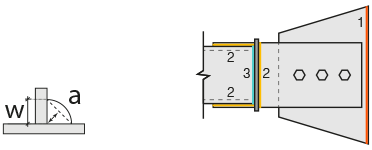

Şematik çizim

Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

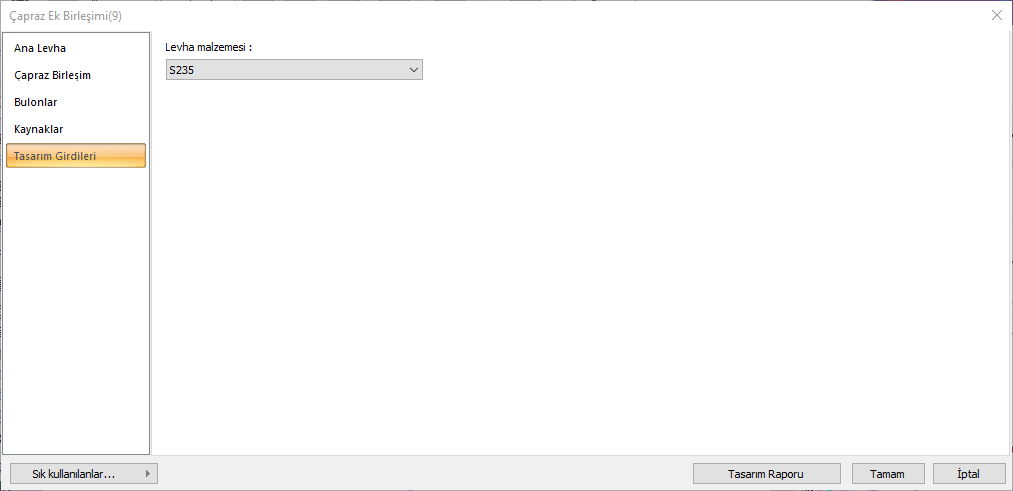

Tasarım Girdileri Sekmesi

Tasarım girdilerinde levha malzemesi tanımlanır.

Gerekirse listeyi tıklayıp "yeni levha malzemesi" tanımlayın. Levha malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
