Tek Çelik Çapraz komutu ile kirişler, kolonlar veya makaslar arasına tek çelik çapraz çizilir. Çelik çaprazlar düşey ve yatay stabilite elemanlarıdır.

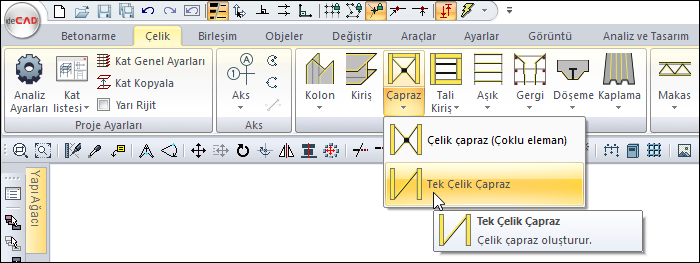

Tek Çelik Çapraz Komutunun Yeri
Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüden Tek Çelik Çapraz ikonuna tıklayın.
-
Çelik çapraz toolbarı açılacaktır.
-
Toolbarda bulunan profil listesinden bir profil seçin.
-
Çaprazın başlamasını istediğiniz kirişin üzerinden ilk noktayı belirleyin.
-
Farenizin hareketiyle beraber çaprazınız da hareket edecektir.
-
Boşluk tuşuna basarak çaprazınızı farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
-
İmleci diğer kirişin üzerine getirerek ikinci noktanızı oluşturun. Program sonraki çaprazınızın öngörüntüsünü oluşturacaktır.
-
Komuttan çıkmak için Esc tuşuna basın. Çaprazınız oluşacaktır.
|
İşlem adımı |
|---|
|

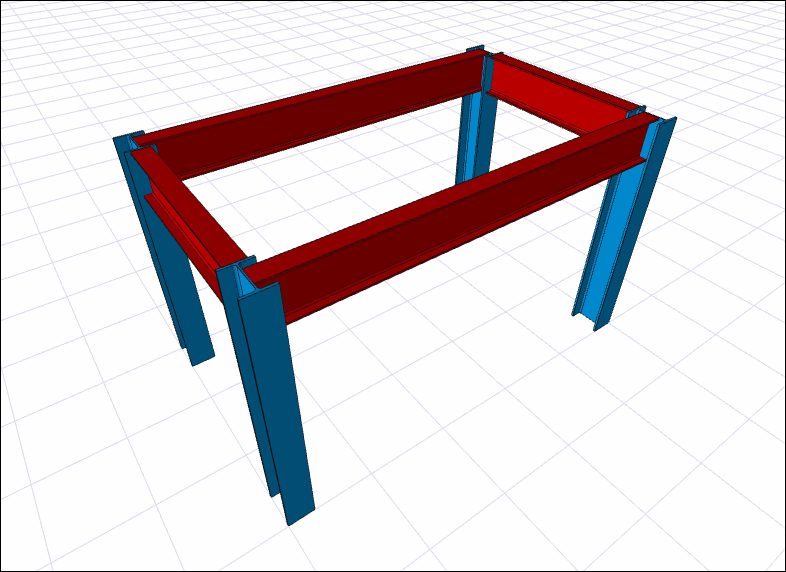

Çelik çapraz oluşturulacak alan
|
|

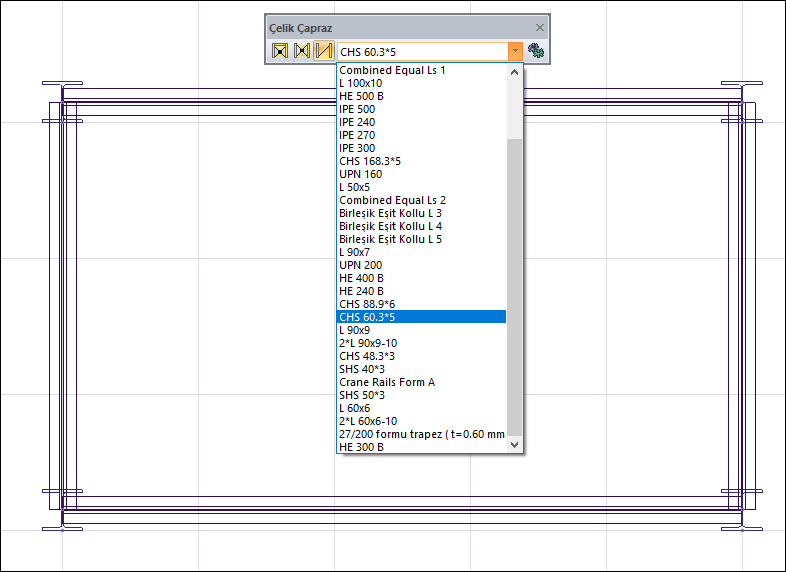

Profil listesinden yeni profilin seçilmesi
|
|

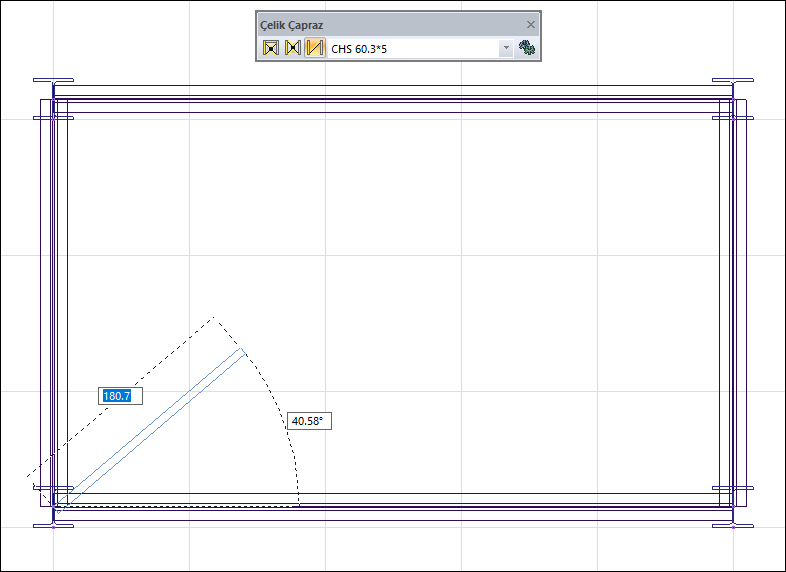

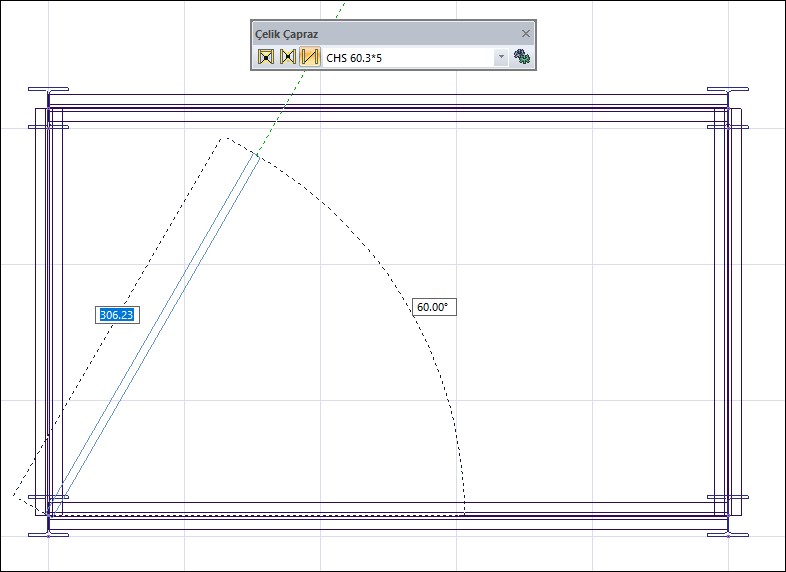

Çelik çaprazın ilk noktasının belirlenmesi
|
|

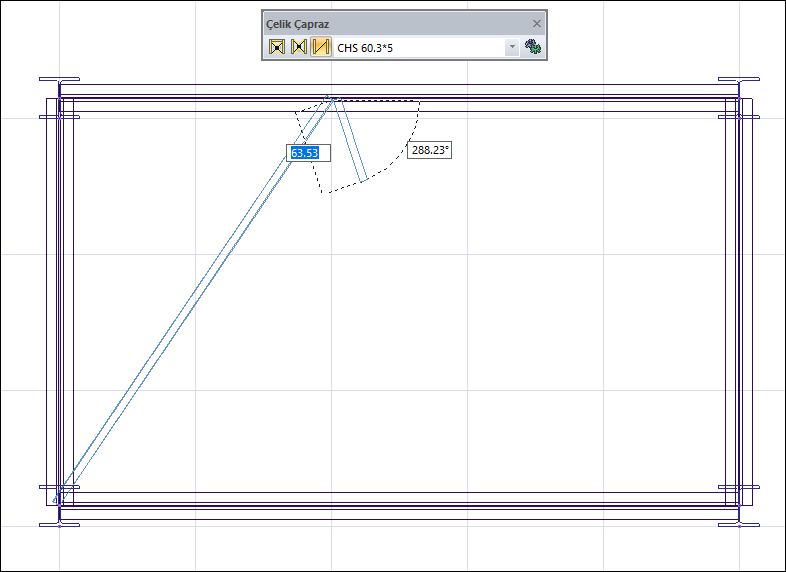

Klavyeden boşluk tuşuna basarak kaçıklığın değiştirilmesi
|
|

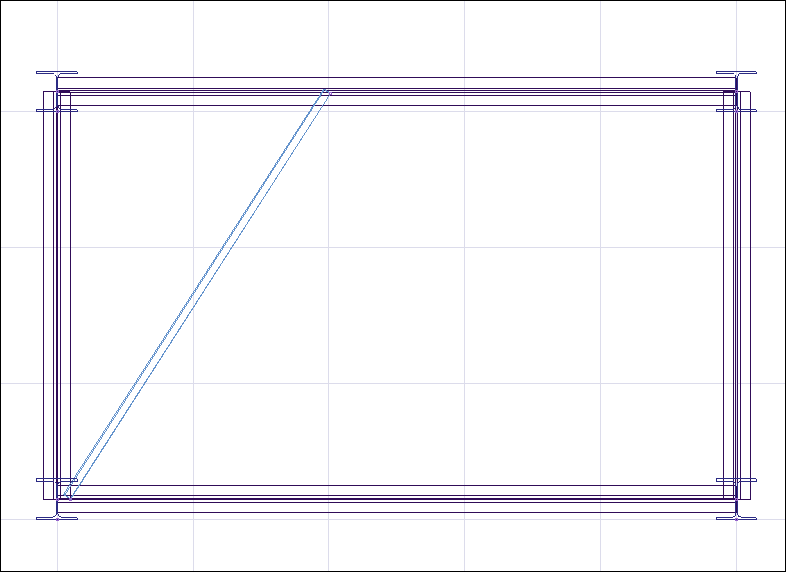

Çelik çaprazın ikinci noktasının oluşturulması
|
|

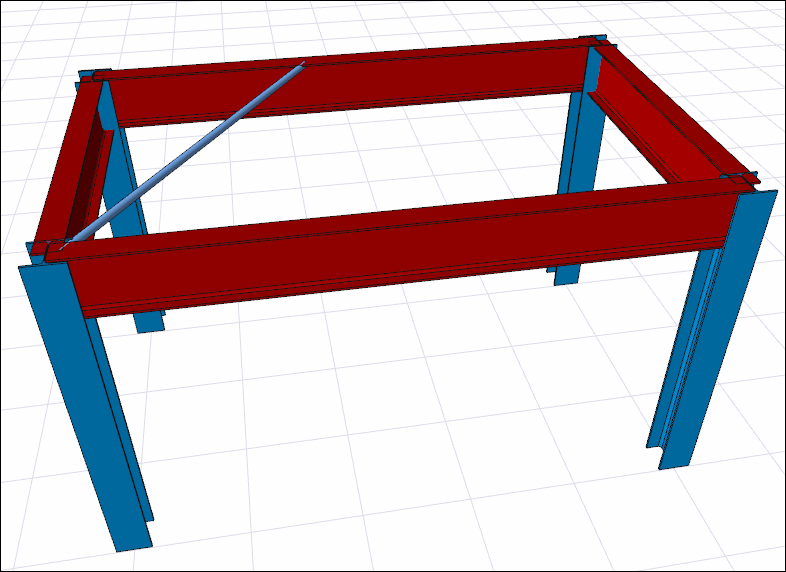

Çelik çaprazın oluşturulması
|
