SİMGELER
k = Rijitlik değeri, çubuklar çekme etkisinde olduğu zaman (ya da basınç)
S = Çubuklar için kesit değeri
α = Isıl genleşme katsayısı
ε = İki noktanın yer değiştirme değerleri

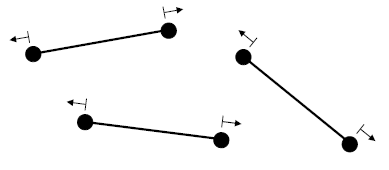

Mekanik Model
Göründüğü gibi özdeş doğrusal olmayan sadece çekmeye (ya da sadece basınca) çalışan çubuklar yığınıdır. “Bağ-çubuğu” altı ana parametre ile tanımlanır:
-
Çubukların noktalarının tanımını veren (kolonlar gibi) bağlantı matrisi.
-
Rijitlik değeri k, çubuklar çekme etkisinde olduğu zaman (ya da basınç).
-
Çubuklar için kesit değeri S.
-
Isıl genleşme katsayısı α .
-
Ön şekil değiştirme değeri ε .
-
Eğer çubuklar yalnızca çekme (ön tanımlı) ya da yalnızca basınç etkisi altındaysa opsiyonel bir
işaret belirtilir.
Yükler
Bağ çubukları üzerine yük tanımlanmasına izin verilmemektedir (ancak noktalarına tanımlanabilir).
Notlar
-
"Bağ-çubuğu", aynı doğrusal olmayan yay yasası ile birleştirilmiş doğrusal çubuklar serisi ile modellenmektedir. Çubuk yönündeki negatif yer değiştirmeler için rijitlik sıfır ve diğer yönde ise k değeridir:
-
Bağ çubuğunun ısıl genleşme katsayısı yoktur.
-
Bağ çubuğunun kütlesi ya da sönüm değeri yoktur.
